4-21
4

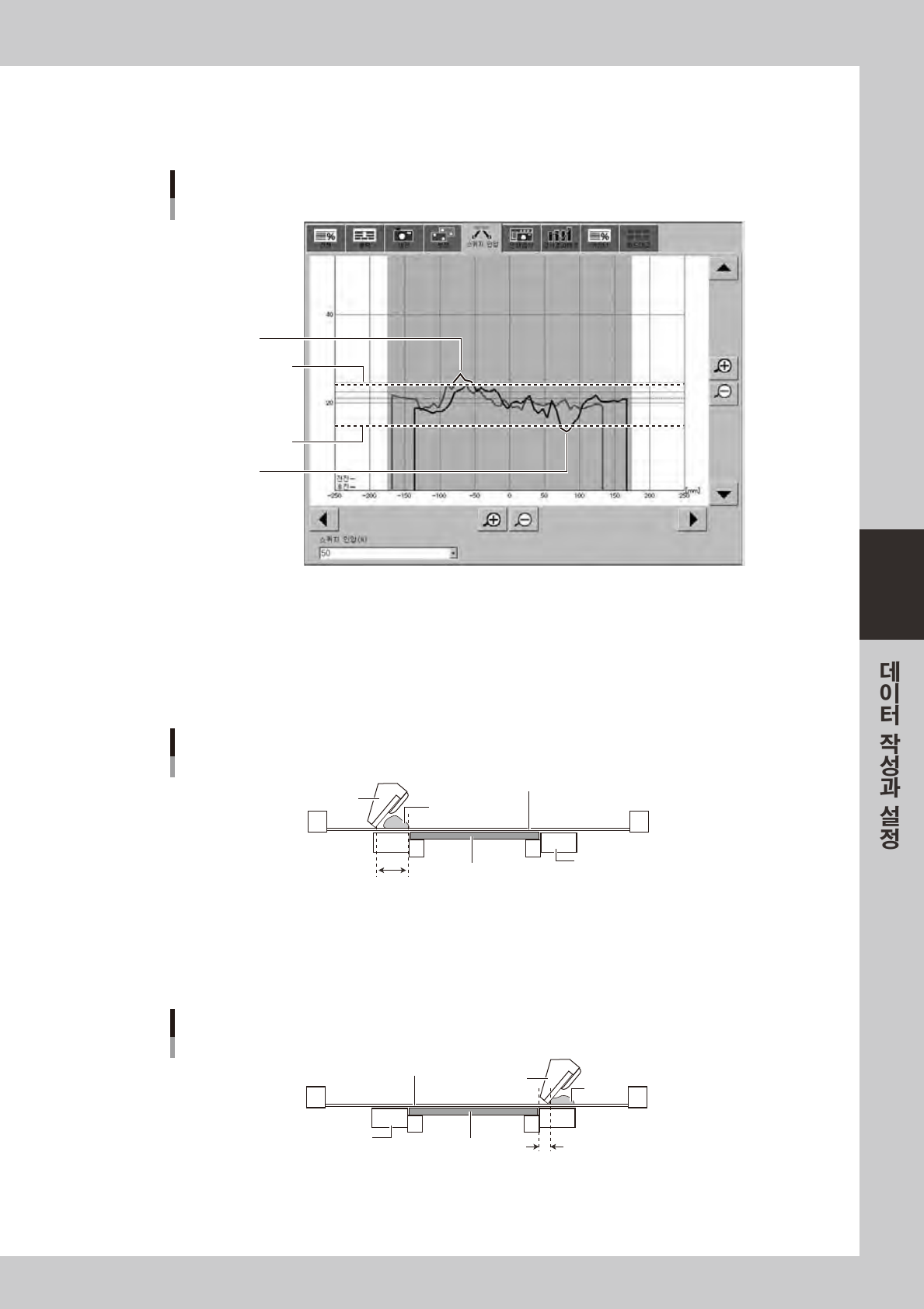

m,n. 스퀴지 상한 인압범위 (N), 스퀴지 하한 인압범위 (N)
스퀴지의인압으로부터의옵셋값을설정합니다 .인압이여기에서설정한상한 / 하한값을초과한부위는 ,노란색으로
표시되며 ,상한이나하한값에「0.000」로설정했을경우는 ,인쇄압력범위가무시됩니다 .
스퀴지 상한/하한 인압 범위
스퀴지 상한 인압범위
상한값 초과 부위
하한값 초과 부위
스퀴지 하한 인압범위
68445-L3- 00
J. 솔더 공급 간격 ( 장）
한번의솔더공급으로몇장의기판을인쇄할지설정합니다 .솔더공급량과인쇄에사용하는양에따라설정하십시오 .
K. 스퀴지 롤링 스트로크 (mm)
스퀴지가마스크면상에하강한위치에서인쇄할기판의선단까지의거리 (mm) 를지정합니다 .보통은40~45mm 로설정
하십시오 .
스퀴지 롤링 스트로크
솔더
기판
컨베이어부
마스크표면
스퀴지 롤링 스트로크
스퀴지
67414-L3-00
L. 스퀴지 오버 스트로크 (mm)
인쇄한기판의선단에서스퀴지가인쇄를마치고마스크표면으로부터떨어지는위치까지의거리 (mm) 를지정합니다 .
보통은5~10mm 로설정해주십시오 .
스퀴지 오버 스트로크
솔더
기판
컨베이어부
마스크표면
스퀴지 오버 스트로크
스퀴지
67415-L3-00
4-22
4

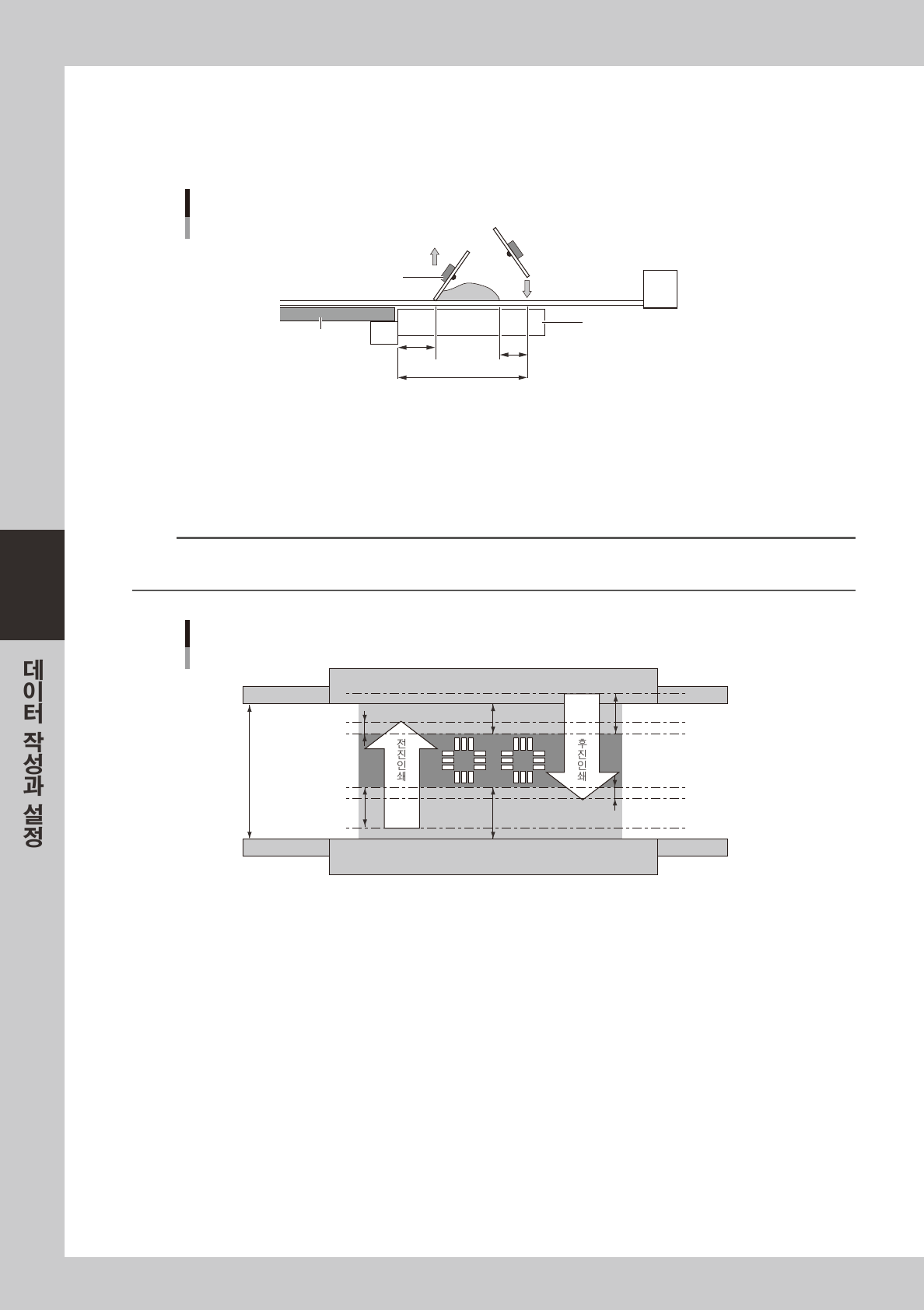

● 롤링 / 오버 스트로크의 관계에 대해서
극단적으로롤링스트로크를짧게하고 ,오버스트로크를길게하면 ,스퀴지가솔더의바로위에내려옵니다 .롤링스트로
크는오버스트로크 + α의여유를보고입력해주십시오 .또 ,롤링스트로크와오버스트로크의어느한쪽이50mm 를
넘으면 ,하기의컨베이어에서벗어나므로 ,인쇄압력이비정상으로될가능성이있습니다 .
롤링/오버 스트로크의 관계
＋α
기판
컨베이어부
롤링 스트로크
스퀴지
오버 스트록
롤링 시작위치 하강
67416-L3-00
M. 전진 시작옵셋 (mm)
기판의앞쪽끝에서얼마만큼기판안쪽으로옵셋시킨위치에서전진인쇄를할지그옵셋량을설정합니다 .
N. 후진 시작옵셋 (mm)
기판의안쪽끝에서얼마만큼기판내측으로옵셋시킨위치에서후진인쇄를할지그옵셋량을설정합니다 .
n
요점
스퀴지 인쇄범위는 기본적으로 전진 시작옵셋과 후진 시작옵셋에서 정해진 기준위치 사이가 됩니다 .
또한 「스퀴지 롤링 스트로크」「스퀴지 오버 스트로크」파라미터를 상기의 인쇄범위에 대해서 설정할 수 있습니다 .
「전진 시작옵셋」「후진 시작옵셋」파라미터의 사용 예
기판사이즈 Y=130[mm]
오버 스트로크=10[mm]
후진 시작옵셋=30[mm]
전진 시작옵셋=50[mm]
롤링 스트로크=40[mm]
롤링 스트로크=40[mm]
오버 스트로크=10[mm]
67417-L3-00
위그림과같이기판사이즈Y 가130mm 의기판에대해기판전면에서50mm,기판안쪽에서30mm 의사이 ( 진한음
영부 ) 에서인쇄할경우를생각해봅니다 .솔더 Paste 폭을안정시키기위한거리를고려해서롤링스트로크를40mm,
오버스트로크를10mm 로하면전진인쇄시와후진인쇄시의스퀴지인쇄이동범위는위그림의화살표부분이됩니다 .
이경우의파라미터설정은아래와같습니다 .
스퀴지롤링스트로크 (mm) 40.000
스퀴지오버스트로크 (mm) 10.000
전진시작옵셋 (mm) 50.000
후진시작옵셋 (mm) 30.000
O. 왕복 위치맞춤 옵셋
육안확인옵셋을「왕복동일지정」으로할지「왕복별지정」으로할지지정합니다 .「왕복동일지정」으로할경우전진
•
후진모두「전진위치맞춤옵셋X,Y,Z,R」의설정치가사용되고「후진위치맞춤옵셋X,Y,Z,R」은무효가됩니다 .
4-23
4
P. 전진 위치맞춤 옵셋 X（mm)
장비의전면에서안쪽으로인쇄할때랜드패턴에대해X 방향의위치어긋남이발생할경우이옵셋치를입력합니다 .
플러스방향으로어긋날때는플러스치 ,마이너스방향으로어긋날때는마이너스치를입력해주십시오 .
Q. 전진 위치맞춤 옵셋 Y
장비의전면에서안쪽으로인쇄할때랜드패턴에대해Y 방향의어긋남이발생할경우이옵셋치를입력합니다 .플러스방
향으로어긋날때는플러스치 ,마이너스방향으로어긋날때는마이너스치를입력해주십시오 .
R. 전진 위치맞춤 옵셋 Z
장비의전면에서안쪽으로인쇄할때Z 방향의보정을할경우이옵셋치를입력합니다 .보통이옵셋 Z 는“0.000”으로
합니다 .
S. 전진 위치맞춤 옵셋 R（도 )
장비의전면에서안쪽으로인쇄할때랜드패턴에대해R 방향의어긋남이발생할경우이옵셋치를입력합니다 .시계반대
방향으로어긋날때는플러스치 ,시계방향으로어긋날때는마이너스치를입력하십시오 .
T. 후진 위치맞춤 옵셋 X
장비의안쪽에서전면으로인쇄할때랜드패턴에대해X 방향의위치어긋남이발생할경우이옵셋치를입력합니다 .플러
스방향으로어긋날때는플러스치 ,마이너스방향으로어긋날때는마이너스치를입력하십시오 .「왕복위치맞춤옵셋」
을「왕복동일지정」으로설정하면이옵셋은무효입니다 .
U. 후진 위치맞춤 옵셋 Y
장비의안쪽에서전면으로인쇄할때랜드패턴에대해Y 방향의위치어긋남이발생할경우이옵셋치를입력합니다 .플러
스방향으로어긋날때는플러스치 ,마이너스방향으로어긋날때는마이너스치를입력해주십시오 .
「왕복위치맞춤옵셋」을「왕복동일지정」으로설정하면이옵셋은무효입니다 .
V. 후진 위치맞춤 옵셋 Z
장비의안쪽에서전면으로인쇄할때Z 방향의보정을할경우이옵셋치를입력합니다 .보통이옵셋 Z 는“0.000”으로
합니다 .「왕복위치맞춤옵셋」을「왕복동일지점」으로지정하면이옵셋은무효입니다 .
W. 후진 위치맞춤 옵셋 R
장비의안쪽에서전면으로인쇄할때랜드패턴에대해R 방향의위치어긋남이발생할경우이옵셋치를입력합니다 .시계
반대방향으로틀어질때는플러스치 ,시계방향으로틀어질때는마이너스치를입력해주십시오 .「왕복위치맞춤옵셋」을
「왕복동일지정」으로지정하면이옵셋은무효입니다 .
X. 퇴피위치 지정
스퀴지헤드의대피위치를지정합니다 .보통「표준위치지정」으로합니다 .생산기판에따라스퀴지헤드의대기위치를
변경할때는「기판별지정」으로하고「대피위치SY,SZ」를지정합니다 .
Y,Z. 퇴피위치 SY, SZ
스퀴지헤드의대피위치를「기판마다지정」으로할경우그위치 (SY) 와높이 (SZ) 를지정합니다 .
f. 탈착위치 지정
스퀴지헤드의탈착위치를지정합니다 .일반적으로「표준위치지정」으로합니다 .생산기판에따라스퀴지헤드의탈착위
치를변경할때에는「기판별지정」으로해서 ,「탈착위치 SY,SZ」를지정합니다 .
g,h. 탈착위치 SY, SZ
스퀴지헤드의탈착위치를「기판별지정」으로했을경우 ,그위치 (SY) 와높이 (SZ) 를지정합니다 .
참고
위치맞춤 옵셋량의 해석 방법에 대해서는 본 장「9. 테스트 인쇄를 한다」를 참조해 주십시오 .
