4-34 4 7 .3 형상 파라미터 「형상 」탭을 선 택 하면 아 래의 형 상 파라 미 터를 설 정 할 수 있 습니 다 . 형상 파라미터 68429-L3-0 0 형상 타입 형상타입 에 는5 종류가있 습니 다 .사 용할마 크에맞 추어리스트 에서선 택 하여주십시 오 . 형상 타입 설 명 예 원 사각형 •장방형 정삼각형 특수형상 각 검출 마크의 형상이 원형일 경우에 선택합니다. 마크…
4-33
4
7.2 기본 파라미터
「기본」탭에서는 「마크타입」을 설정합니다 .
기본 파라미터
1 2
68427-L3- 00
1. 마크타입
기판피듀셜마크를작성할때에는「기판피듀셜」,마크피듀셜마크를작성할때에는「마스크피듀셜」을드롭다운리스
트에서선택합니다 .
2. 데이터베이스
데이터베이스로부터마크의파라미터값을복사할수가있습니다 .[D/B] 버튼을누르면 ,「마크데이터베이스일람」화면
이열립니다 .복사할마크데이터를선택하고 ,[ 세팅 ] 버튼을누르면복사됩니다 .「데이터베이스번호」란에는 ,복사원
데이터베이스번호가표시됩니다 .
데이터베이스 일람
[세팅]버튼
[세팅]버튼
68428-L3-10
4-34
4

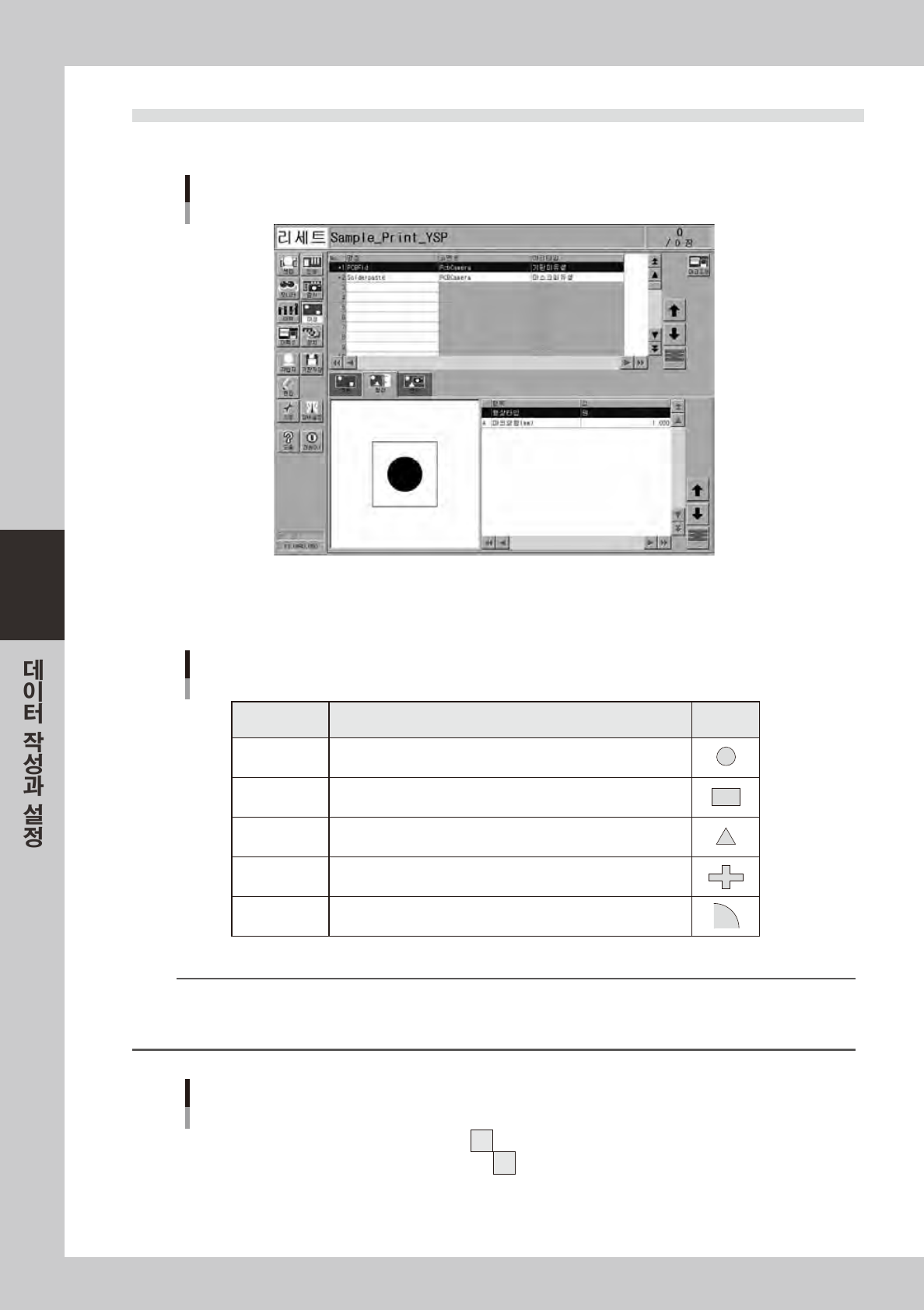

7.3 형상 파라미터
「형상」탭을 선택하면 아래의 형상 파라미터를 설정할 수 있습니다 .
형상 파라미터
68429-L3-0 0
형상 타입
형상타입에는5 종류가있습니다 .사용할마크에맞추어리스트에서선택하여주십시오 .
형상 타입 설 명 예
원
사각형•장방형
정삼각형
특수형상
각 검출
마크의 형상이 원형일 경우에 선택합니다.
마크의 형상이 가로 또는 세로의 직사각형일 경우에 선택합니다.
마크의 형상이 정삼각형일 경우에 선택합니다.
패턴 등의 각부를 마크로 검출할 경우에 선택합니다.
형상 타입
마크의 형상이 원, 직사각형, 정삼각형 이외로, 1개의 물체로 된 경우에
선택합니다.
67420-L 3-00
참고
아래의 그림처럼 2 개 이상의 마크를 조합하여 1 개의 마크로 사용할 때는 「패턴」으로 등록해 주십시오 . 이런 경우 「형상타
입」은 인식상 무시되므로 어느 타입으로 설정해도 무관합니다 . 패턴등록에 대해서는 제 6 장「2. 패턴매칭」을 참조해 주십시
오.
패턴의 형상 예
674 21-L3-00
4-35
4
A,B. 마크외형 X,Y
마크의외형치수를입력합니다 .아래의표를참조하고자동으로계측한정확한수치를입력해주십시오 .
예 마크 외형 형상 타입
X
X
Y
Y
지름의 길이를 입력한다.
각변의 길이를 입력한다.
한 변의 길이를 입력한다.
X의 길이를 「마크외형 X」로, Y의 길이
를 「마크외형 Y」에 입력한다.
마크 검출 범위내에 표시된 두 변중에 짧은
변의 길이를 입력한다.
원
사각형•장방형
정삼각형
특수형상
각 검출
마크 외형
67422-L3-00
C: 마크면적
이파라미터는 ,「형상타입」을「특수형상」으로설정했을때만표시됩니다 .마크의면적을mm 단위로입력하여주십시오 .
D: 마크 주변길이
이파라미터는 ,「형상타입」을「특수형상」으로설정했을때만표시됩니다 .
마크의주변길이를mm 단위로입력하여주십시오 .
n
요점
조명의 상태 등 환경에 의해 , 인식시의 값이 실측치와 달라서 , 에러가 나올 경우가 있습니다 . 그럴 경우 , 인식파라미터의
「마크 인식공차」를 크게 하거나 ,「마크 인식공차」를 일단 100% 로 설정하여 보조조정의 인식테스트를 실행해서 , 얻은 면적
과 주변길이 데이터를 입력합니다 . 데이터를 얻은 후는 , 「마크 인식공차」를 원래의 값으로 되돌려 주십시오 .
