4-44 4 4 「그래픽 위치맞춤」을 실 행합니다 . 1 . 티 칭화면 을닫 은후에 ,[ 셋업 ] 버 튼 을눌러서 「셋 업 」탭 을선 택합니 다 . 2. [ 그래 픽위 치 맞춤 ] 버튼 을눌러 서 「그래픽위 치 맞춤 」대 화창을표시 합니 다 . 3. 표시 되 는겹 침 화 상에서 ,기 판 과마스크의위치 맞춤상태 를확인 합니 다 .  [ 트레 이 스 ] 버 튼을…

100%1 / 274
4-43
4
3
그래픽 위치맞춤 좌표를 티칭합니다 .
1. [ 티칭 ] 버튼을눌러서「그래픽위치맞춤티칭」화면을표시합니다 .
2. 1 점째의좌표에커서를맞춰서[ 트레이스 ] 버튼을누릅니다 .
3. [ 화살표 ] 키를사용해서 ,목적의좌표 ( 패드 ) 를중심에맞춥니다 .
4. [ 티칭 ] 버튼을눌러서티칭합니다 .
「그래픽 위치맞춤 티칭」대화창
화살표 키
NG OK
위치맞춤에
설정할 패드
위치맞춤 좌표
68436-L3-10
c
주의
위치맞춤좌표는반드시패드의중심에맞춰주십시오 .화상의가장자리에서위치맞춤을하면 ,틀어짐이발생할경우가있습니
다.
4-44
4
4
「그래픽 위치맞춤」을 실행합니다 .
1. 티칭화면을닫은후에 ,[ 셋업 ] 버튼을눌러서「셋업」탭을선택합니다 .
2. [ 그래픽위치맞춤 ] 버튼을눌러서「그래픽위치맞춤」대화창을표시합니다 .
3. 표시되는겹침화상에서 ,기판과마스크의위치맞춤상태를확인합니다 .
[ 트레이스 ] 버튼을눌러서 ,각좌표의상태를체크해주십시오 .
「그래픽 위치맞춤」대화창
기판 카메라 화상
마스크 카메라 화상
1
4
5
6
9
8
7
2 3
68437-L3-0 0
1. 위치맞춤 좌표
위치맞춤을할좌표를선택합니다 .이좌표는[ 인쇄 ]-「스퀴지」탭화면에서미리설정합니다 .
( 본장「5.1스퀴지데이터의상세설정」참조 )
2. 비젼화면
기판과마스크의화상이겹쳐서표시됩니다 .
[+] 버튼으로16 배까지화상을확대 ,[-] 버튼으로1/16 까지축소할수있습니다 .[ 이동 ] 버튼을누르면화상을상하좌
우로이동할수있습니다 .
3. 투과율
슬라이드바또는[ 화살표 ] 버튼으로기판화상과마스크화상의투과율을조정할수있습니다 .
4.[ 티칭 ] 버튼
「티칭」화면이열립니다 .
5.[ 그래픽 위치맞춤 ] 버튼
「그래픽위치맞춤」화면이열립니다 .위치어긋남이있을경우는이화면상에서미세한조정을할수있습니다 .
(Step4참조 )
6.[ 카메라 축이동 ] 버튼
카메라유니트를이동하기위한화면이표시됩니다 .
7.[ 기판테이블 이동 ] 버튼
이버튼을누르면스퀴지헤드부가맨뒤쪽으로이동하고기판테이블이마스크뒷면까지상승합니다 .이상태에서비상정
지버튼을누르고안전커버를열어서육안으로확인할수있습니다 .
8. [ 점프 ] 버튼
위치맞춤좌표리스트내에서이동할행으로점프할수있습니다 .
9. [ 트레이스 ] 버튼
[ 트레이스 ]버튼을누르면선택된사전점검좌표로트레이스합니다 .[ 이전을트레이스 ] 를누르면선택된좌표의이전행
의좌표로트레이스합니다 .[ 다음을트레이스 ] 를누르면선택된좌표의다음행의좌표로트레이스합니다 .
4-45
4
5
[ 그래픽 위치맞춤 ] 버튼을 누릅니다 .
위치맞춤을하고위치틀어짐이있을경우[ 그래픽위치맞춤 ] 버튼을누르고「그래픽위치맞춤」화면을
열어서위치조정을합니다 .( 위치틀어짐이없을경우는필요없습니다 .)
1. [ 화살표 ] 버튼으로화상을XY 방향으로이동하면서위치어긋남이없어지도록미세한조정을해주
십시오 .이동한양에따라[ 화살표 ] 버튼위의「옵셋 X」「옵셋 Y」표시가변합니다 .
2. 위치를맞추면[ 옵셋설정 ] 버튼을누릅니다 .
「다점확정수」박스에「1」이표시되며 ,그다음위치맞춤좌표로이동합니다 .
c
주의
위치틀어짐이없을경우라도반드시[ 옵션설정] 버튼을눌러주십시오.각위치맞춤좌표마다[옵셋설정] 버튼을누르지않으면,
정확한옵셋량이계산되지않게됩니다 .
3. 상기와같은방법으로2~4 점째도옵셋설정을해주십시오 .
조정한수만큼「다점확정수」박스의수치가늘어납니다 .

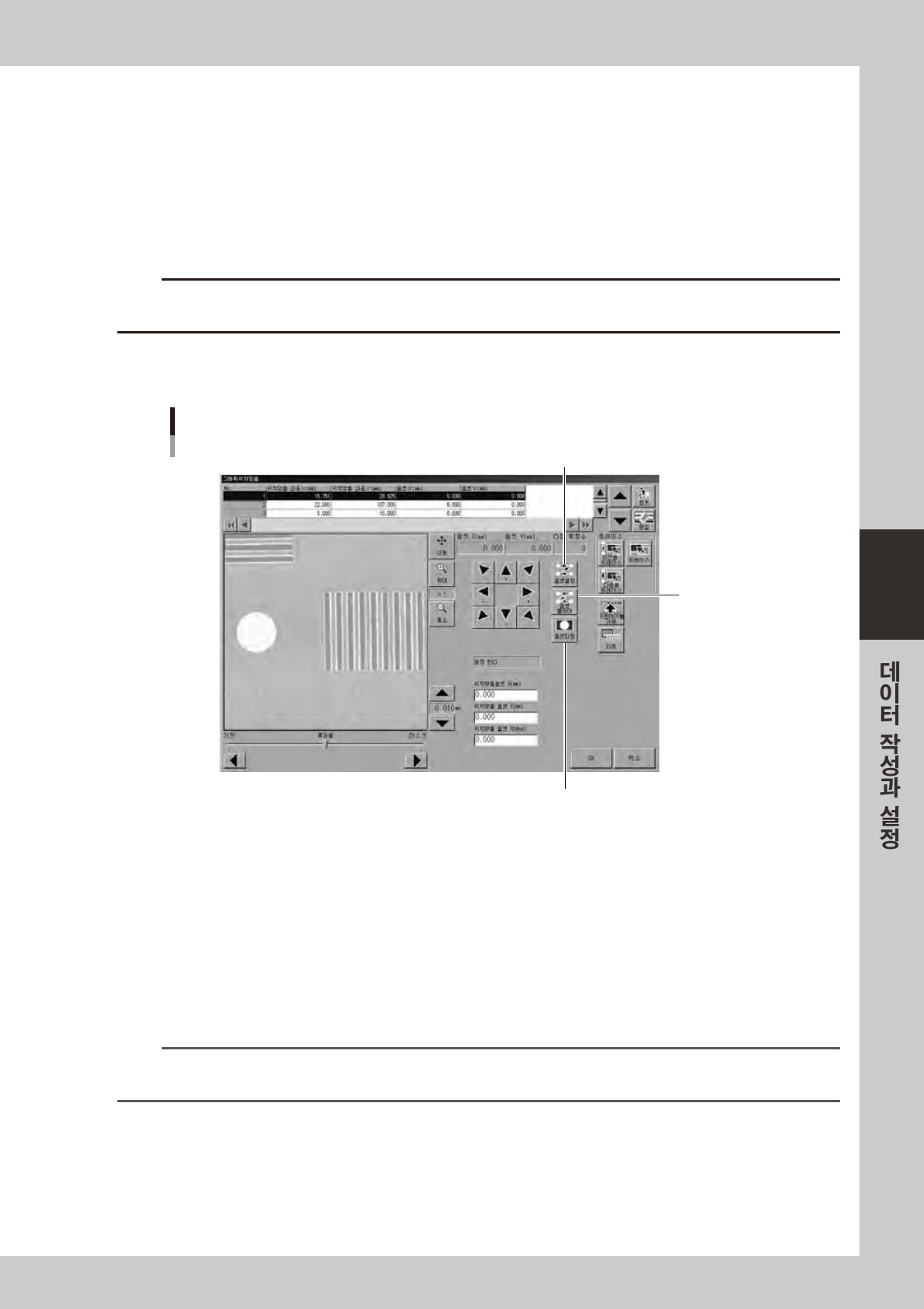

그래픽 위치맞춤
[옵셋설정] 버튼
[옵셋티칭] 버튼
[옵셋클리어] 버튼
68438-L3-0 0
6
위치맞춤 조정이 완료되면 [ 옵셋티칭 ] 버튼을 누릅니다 .
조정한모든옵셋을기준으로기판전체의옵셋량이계산되고화면하단의「위치맞춤옵셋 X」「위치맞춤
옵셋 Y」「위치맞춤옵셋 R」에표시됩니다 .
입력된옵셋량을지우고처음부터다시할때는[ 옵셋클리어 ] 버튼을누르십시오 .
7
[OK] 버튼을 누르고 위치맞춤 옵셋량을 갱신합니다 .
여기에서조정한옵셋량이스퀴지데이터의「전진위치맞춤옵셋 XYR」「후진위치맞춤옵셋 XYR」에
입력됩니다 .위치맞춤옵셋량의갱신을원하지않을경우는[ 취소 ] 버튼을누르십시오 .
n
요점
기판 또는 마스크의 늘어짐에 의해 기판중심 이외의 포인트에 인쇄위치를 맞추고 싶을 경우는 , 중심위치 및 R 틀어짐을 조정
해서 옵셋량을 변경한 후에 그래픽 위치맞춤을 실행해 주십시오 .
