4-46
4
8
특정 부위의 위치맞춤을 조정합니다 .
특정한부위의인쇄위치를맞출경우는 ,중심위치및R 방향의틀어짐을조정하고옵셋량을갱신한후에
그래픽위치맞춤을실행해주십시오 .
1. [ 스퀴지 ]-[ 그래픽위치맞춤 ] 버튼을누르고 ,「그래픽위치맞춤」화면에서위치맞춤할좌표를선택
한후 ,[ 트레이스 ] 버튼을누릅니다 .
2. [ 화살표 ] 버튼으로위치를맞추고[ 옵셋설정 ] 버튼을누릅니다 .
3. [ 옵셋티칭 ] 버튼을누르고 ,[OK] 버튼을눌러서화면을닫습니다 .
9
위치맞춤 조정후의 확인을 합니다 .
올바르게위치맞춤조정이실행되었는지[ 트레이스 ] 버튼을눌러서 ,각좌표의위치맞춤상태를확인해
주십시오 .
0
컨베이어로부터 기판을 반출합니다 .
「셋업」화면의[ 기판반출 ] 버튼을눌러서 ,기판을반출시켜주십시오 .
4-47
4
9. 테스트 인쇄를 한다
데이터작성과육안 ( 눈금 ) 확인이완료되면실제기판생산에들어가기전에테스트인쇄를하고인쇄조건이나
인쇄정도의확인과필요한조정을합니다 .
테스트인쇄단계에서는롤링운전과마찬가지로기판표면에투명시트（옵션）를씌우고인쇄하시기바랍니다 .
n
요점
새로 작성한 데이터로 인쇄할 경우는 반드시 테스트 인쇄를 실행하고 생산을 시작해 주십시오 . 기존에 생산한 적이 있는 기판
에 대해서도 일상작업을 시작하기 전에 테스트 인쇄를 해 주시기 바랍니다 .
1

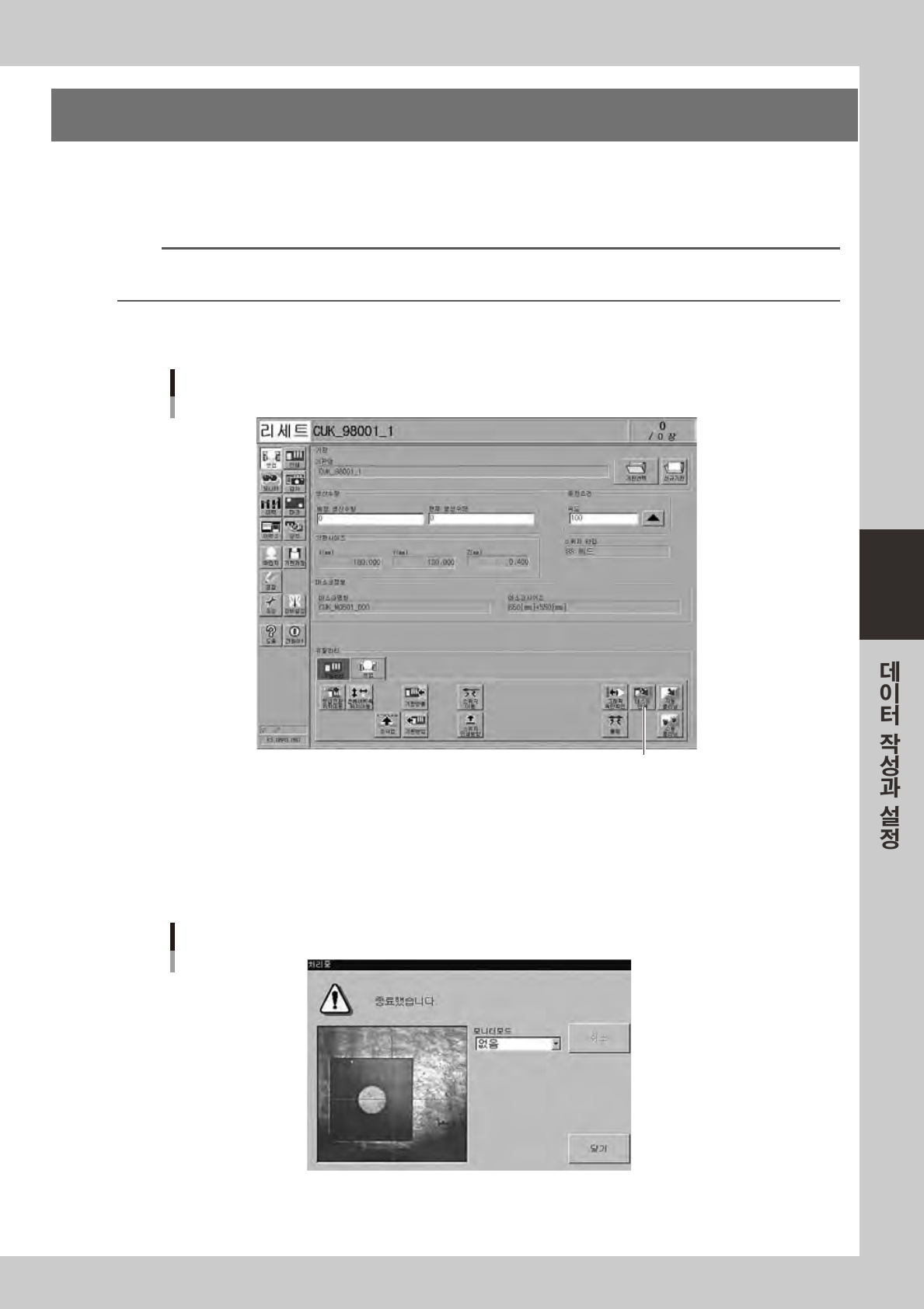

셋업화면의 [ 테스트 인쇄 ] 버튼을 누릅니다 .
[테스트 인쇄] 버튼
[테스트 인쇄] 버튼
68439-L3- 0 0
2
조작화면의 메시지에 따라 기판을 컨베이어에 반입합니다 .
이미기판이컨베이어에고정된경우이절차는생락됩니다 .
기판이컨베이어에고정되면자동적으로기판피듀셜마크인식,마스크피듀셜마크인식이실행됩니다 .
（피듀셜마크를사용하지않을때는마크인식은스킵됩니다 .）
피듀셜 마크 인식화면
68440 -L3- 00
4-48
4
3
테스트 인쇄가 시작되는 것을 확인합니다 .
마크인식이끝나면컨베이어테이블이인쇄위치에고정되고자동적으로테스트인쇄가시작됩니다 .
4
테스트 인쇄가 완료되면 화면의 메시지에 따라 기판을 반출합니다 .
n
요점
테스트 인쇄상태를 조작화면상에서 육안검사할 경우 기판은 컨베이어상에 고정한채 다음 절차를 진행해 주십시오 .
5
인쇄상태를 확인합니다 .
e
● 기판을 반출한 경우：
이전절차에서기판을반출한경우는비상정지버튼을누르고기판을컨베이어에서꺼낸다음눈으
로직접인쇄상태를확인해주십시오 .
● 기판을 컨베이어에 고정한 상태인 경우：
아래의요령으로조작화면상에서인쇄상태를육안검사합니다 .

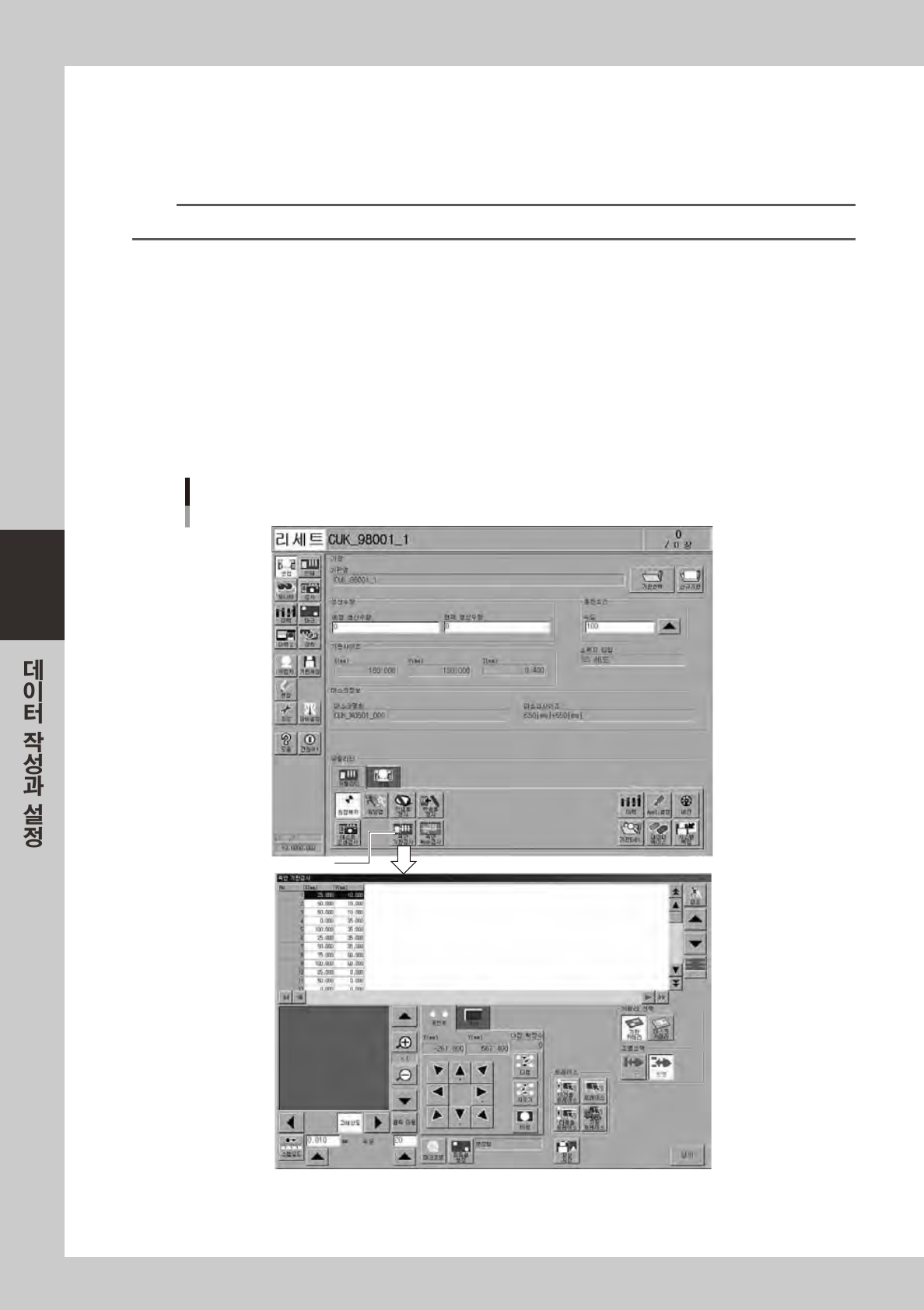

1. 셋업화면의「유틸리티」탭을열고[ 육안기판검사 ] 버튼을누릅니다 .
육안기판검사화면이표시됩니다 .
[육안 기판검사] 버튼
[육안 기판검사] 버튼
68441-L3-0 0
