4-49
4
2.「육안기판검사」화면에서검사할좌표를선택합니다 .
3. [ 트레이스 ] 버튼을누르고육안검사를시작합니다 .
선택된검사좌표의인쇄상태가화면에나타나면위치어긋남등을확인하십시오 .
[ 자동트레이스 ] 버튼을사용하면설정된검사좌표를자동적으로연속트레이스합니다 .

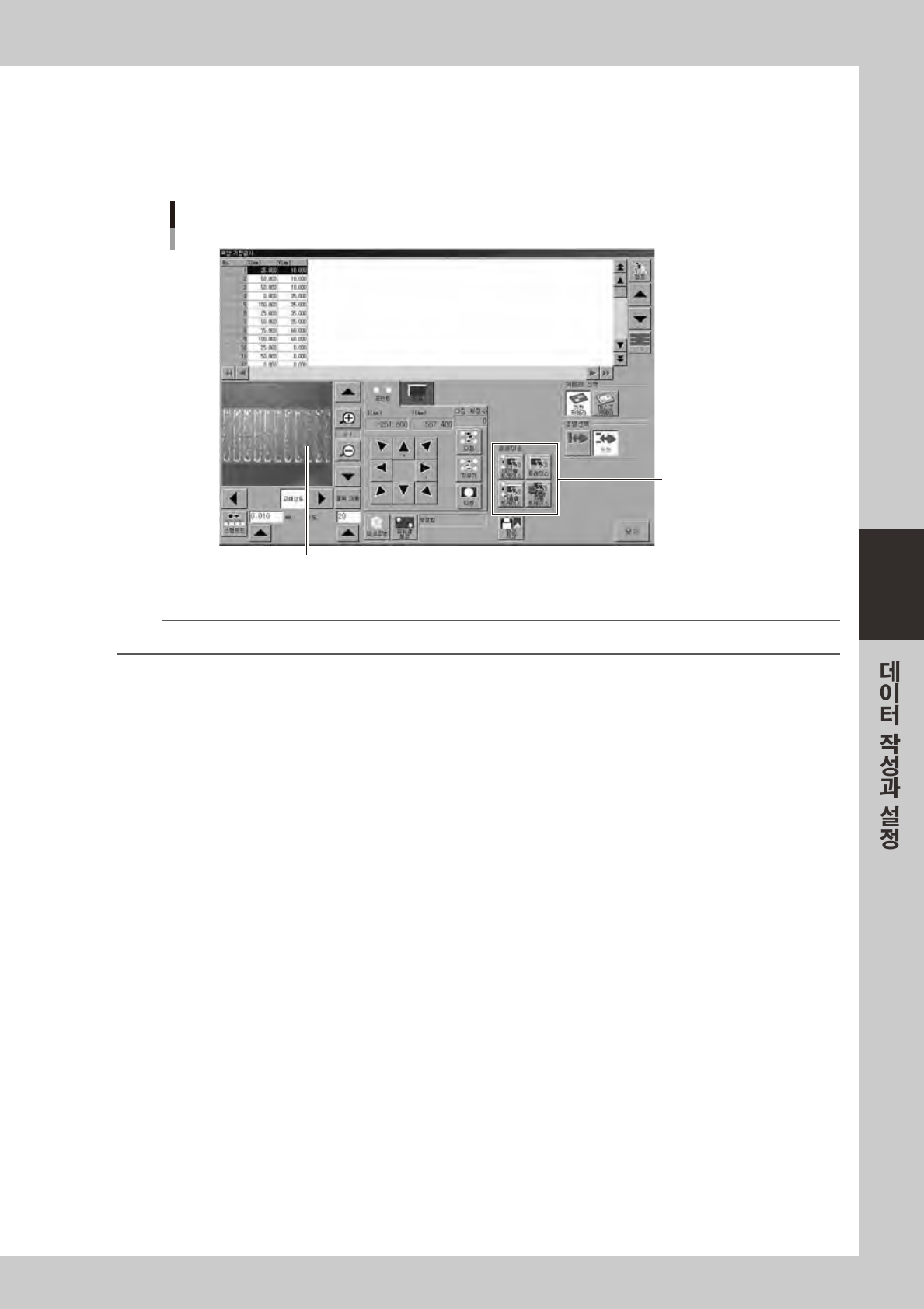

「육안 기판검사」화면
[트레이스] 버튼
인쇄상태가 표시된다
68442-L3- 00
n
요점
트레이스기능을 사용해서 육안검사할 경우는 미리 검사좌표를 입력해 둘 필요가 있습니다 .
● 솔더의 스크레이핑 , 빠짐 등의 불량이 있을 경우
인쇄동작의설정을재검토합니다 .
「스퀴지인압」,「스퀴지속도」등의설정방법은권말의「인쇄의길잡이」를참고해주십시오 .
인쇄위치틀어짐에관해서는 ,다음스텝에서설명합니다 .
4-50
4
6

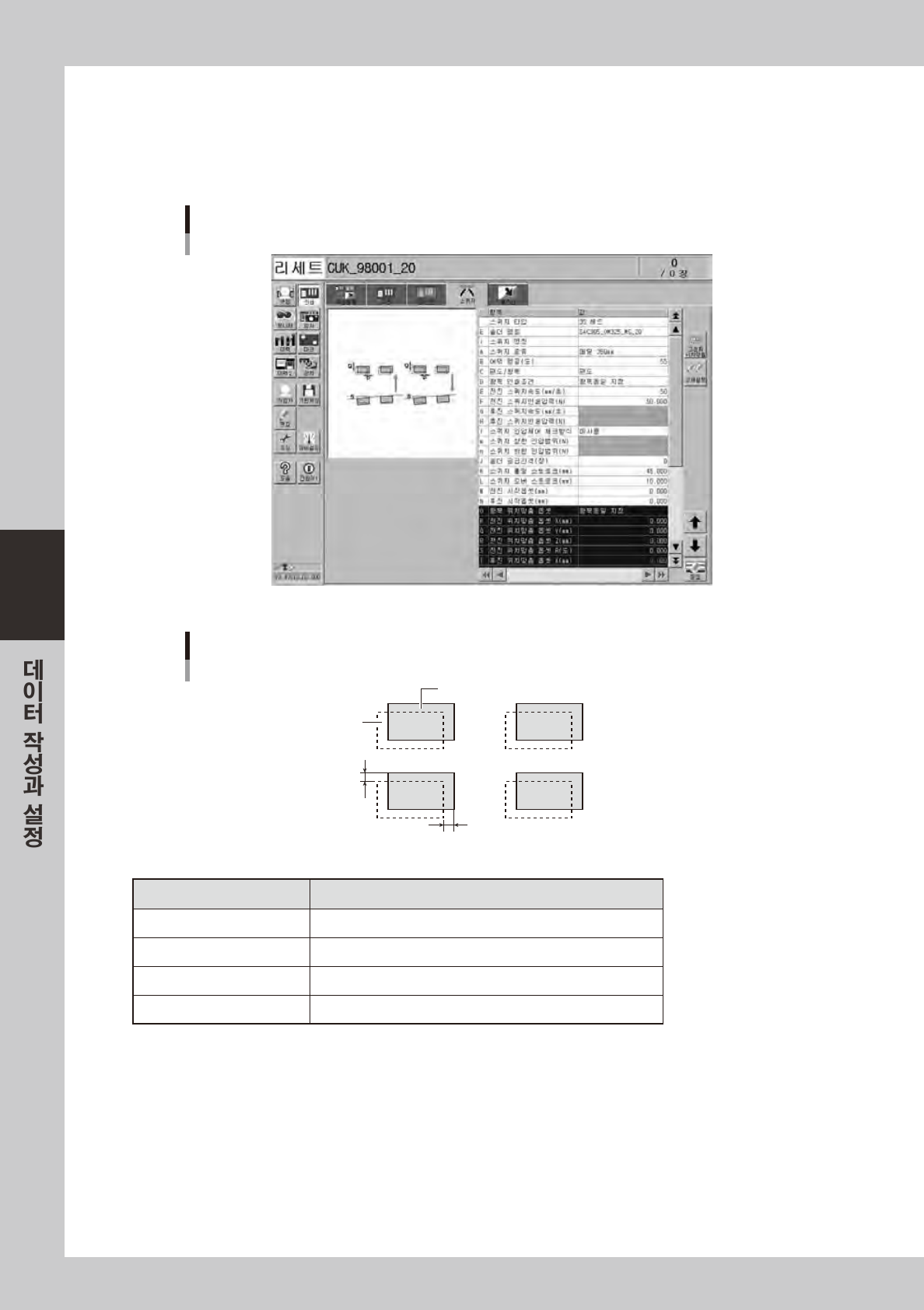

인쇄위치 틀어짐을 조정합니다 .
[ 인쇄 ]-「스퀴지」탭을열고아래의파라미터값을조정합니다 .
위치틀어짐양에따라「육안검사옵셋」XY 와R 에옵셋을입력해주십시오 .（「육안검사옵셋」Z 는 ,
여기에서는조정할필요가없습니다 .)
[인쇄] -「스퀴지」탭 화면
68443-L3- 00
위치맞춤 옵셋 XY
인쇄된 솔더
랜드패턴
X방향의 틀어짐
Y방향의 틀어짐
67429-L3-00
인쇄상태 입력방법
인쇄가우측으로어긋난경우 옵셋X 에틀어짐양 (mm) 을그대로입력
인쇄가좌측으로어긋난경우 옵셋X 에틀어짐양 (mm) 을마이너스부호를부가해서입력
인쇄가위로어긋난경우 옵셋Y 에틀어짐양 (mm) 을그대로입력
인쇄가밑으로어긋난경우 옵셋Y 에틀어짐양 (mm) 을마이너스부호를부가해서입력
4-51
4

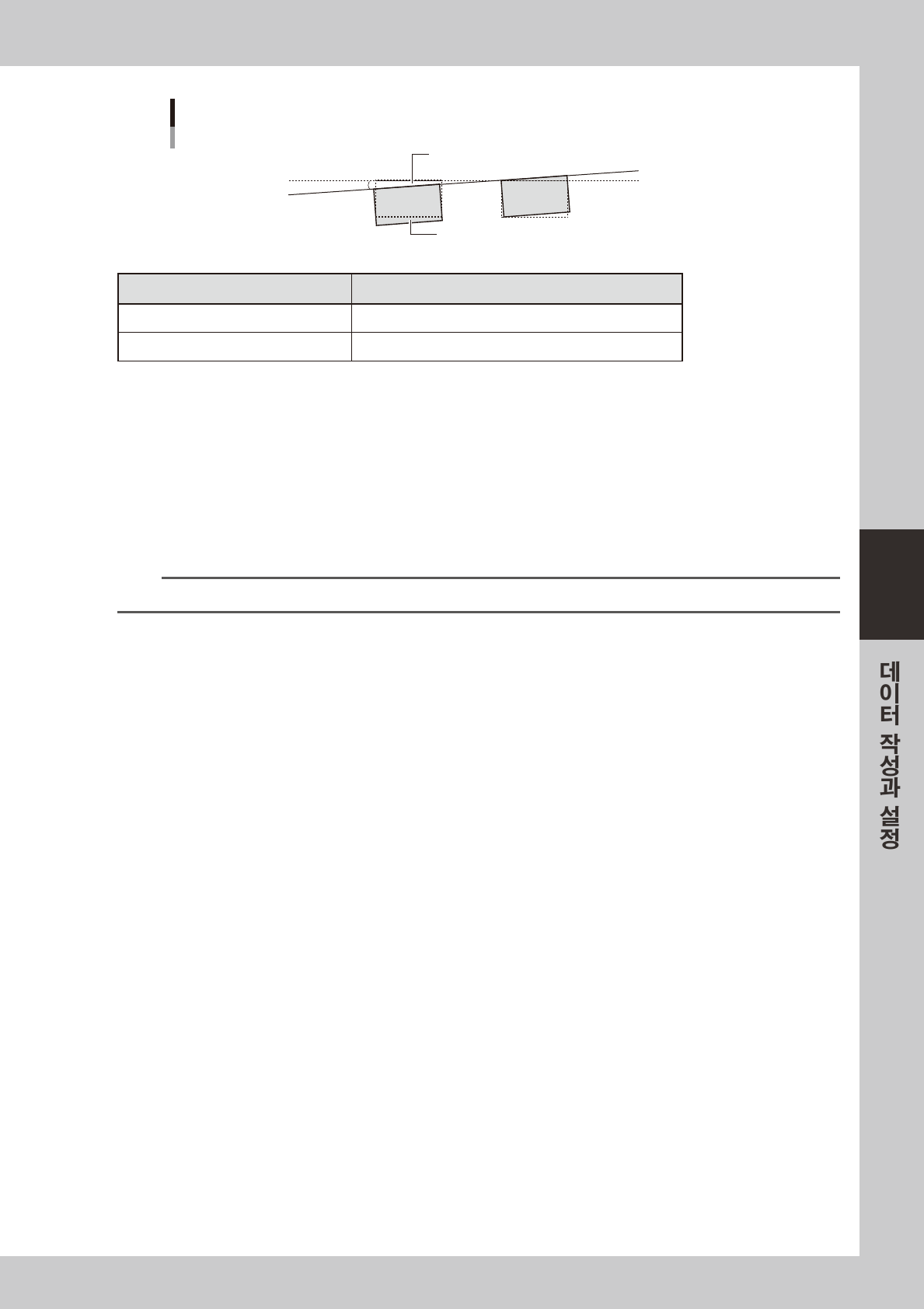

위치맞춤 옵셋 R
인쇄된 솔더
랜드패턴
θ
67430-L3-00
인쇄상태 입력방법
인쇄가시계반대방향으로기울어진경우 옵셋R 에기울어진각도θ를그대로입력
인쇄가시계방향으로기울어진경우 옵셋R 에기울어진각도θ에마이너스부호를부가해서입력
7
양호한 인쇄상태가 될 때까지 상기의 절차를 반복합니다 .
8
마스크를 클리닝합니다 .
테스트인쇄가끝나면필요에따라마스크를클리닝하십시오 .
1. [ 장치 ]-「클리너」탭을열고[ 자동클리닝 ] 버튼을누릅니다 .
클리닝방법을선택하기위한대화창이열립니다 .
2. 클리닝방법을선택하고（「건식」또는「습식」）,[OK] 버튼을누릅니다 .
클리닝유니트가움직이기시작하고마스크뒷면이자동적으로클리닝됩니다 .
참고
수동 클리닝을 할 경우는 [ 수동 클리닝 ] 버튼을 누르고 화면의 메시지에 따라 실행해 주십시오 .
