6-5 6 ● 다 점입력의 경우 [ 클릭 이 동 ] 버 튼을ON 으로한경 우 의티 칭방법을설 명 합니 다 . ( 클릭 이 동을사 용하 지않을때 는 [ 축이동 ] 버 튼을조 작해서티 칭유니 트를각포 인 트로이 동시 켜주십 시 오 . ） 1 . 제 1 포 인 트를마우 스로클릭 합니다 . 티 칭유니 트가이동 하 고제 1 포 인 트가비젼 화면 의…
6-4
6
7

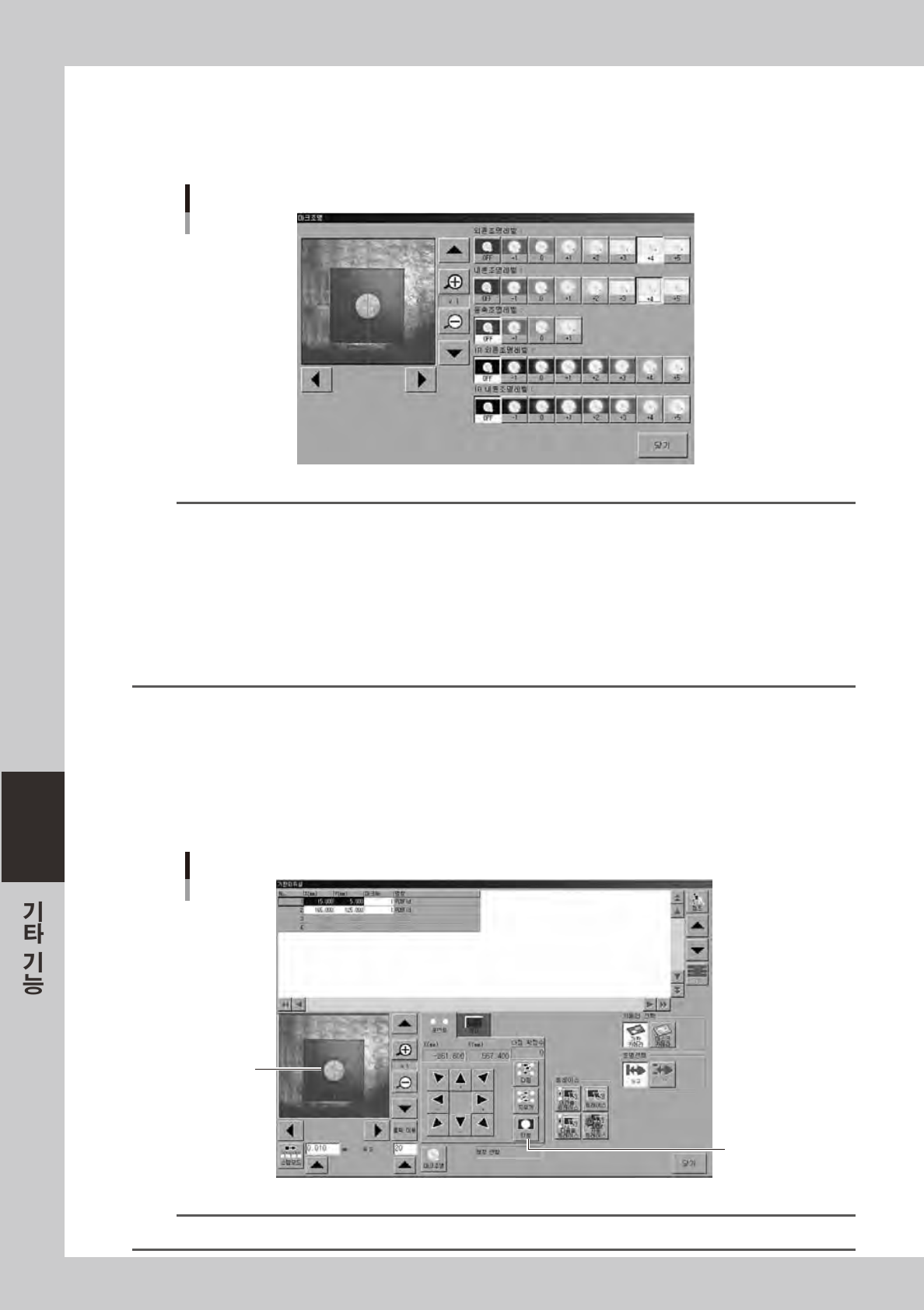

조명레벨을 조정합니다 .
비젼화면에목표물이선명하게표시되지않을경우는[ 마크조명 ] 버튼을누르고조명레벨을조정해주십
시오 .조정후[ 닫기 ] 버튼을눌러서「마크조명」화면을닫습니다 .
조명레벨 조정
68603-L3- 00
참고
조명레벨은 기판이나 마스크 프레임의 재질 , 마크의 소재에 따라 조정할 필요가 있습니다 . 아래의 방법을 참고해서 최적 조명
을 찾아 주십시오 .
1. 일단 모든 조명을 OFF 합니다 .
2. 「외륜」「내륜」「동축」「IR 내륜」「IR 외륜」의 조명을 하나씩 최대 레벨로 점등시키고 그 효과를 봅니다 .
3. 효과가 있는 조명을 조합해서 그 레벨을 조정합니다 .
또한 일반적인 기준치로 기판마크에는 다음의 조명이 효과적입니다 .
• 평평하며 경면가공 마크：「동축」이 유효합니다 .
• 평평하고 산화동박을 사용한 마크：「IR 내륜」이 유효합니다 .
•표면이 균일하지 않아서 난반사하는 마크：「IR 외륜」「IR 내륜」이 유효합니다 .
8
티칭을 실행합니다 .
포인트티칭의입력방법에는「1 점입력」과「다점입력」이있습니다 .
● 1 점입력의 경우
목표물의중심을화면의크로스라인의교점에맞추고[ 티칭 ] 버튼을누릅니다 .목표물의중심좌표
가티칭입력됩니다 .
1점 입력
중심좌표가
티칭된다
[티칭]버튼
68604 -L3-0 0
참고
[ 클릭 이동 ] 버튼을 ON 으로 하고 , 티칭할 위치를 클릭하면 쉽게 위치를 맞출 수 있습니다 .
6-5
6

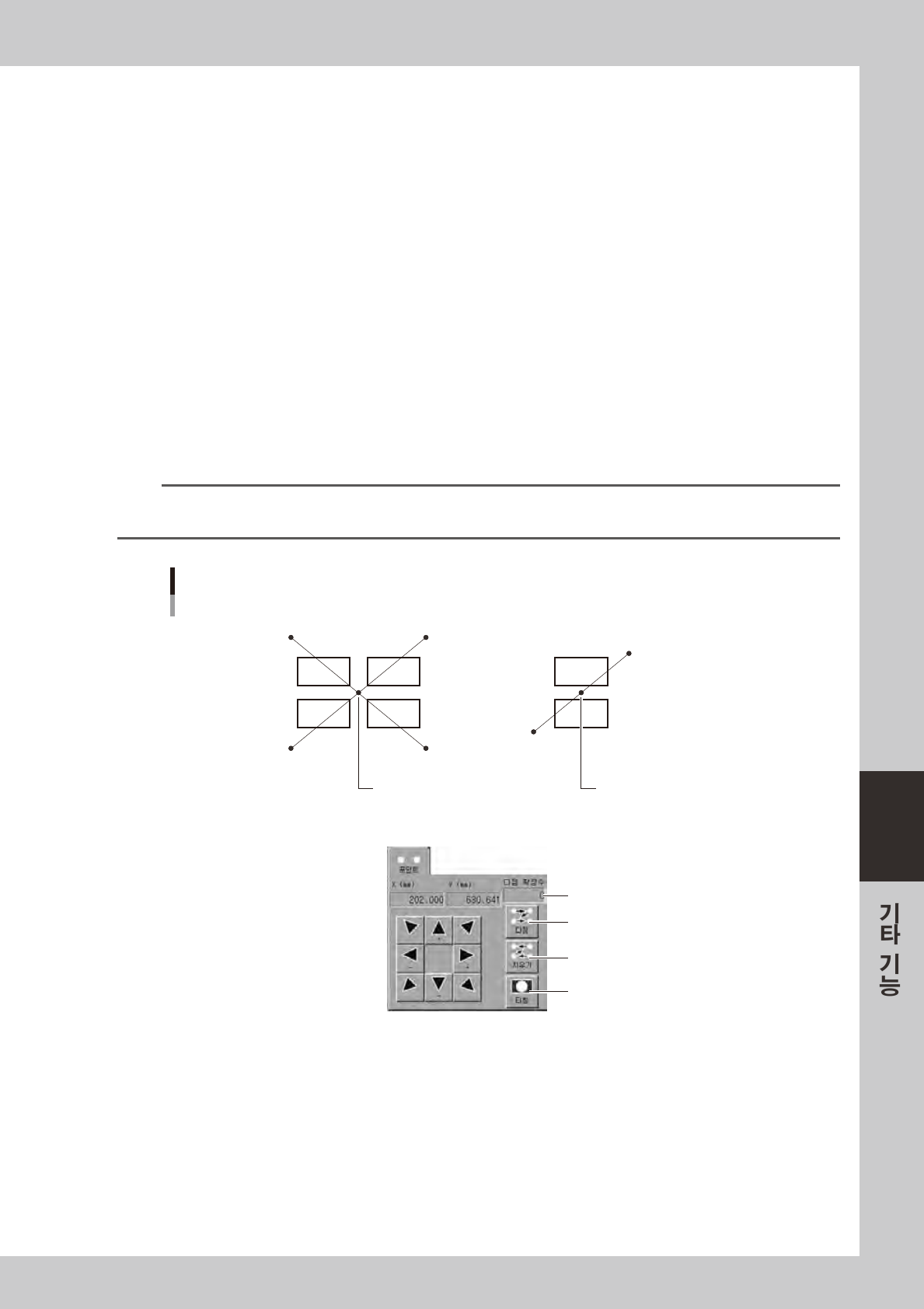

● 다점입력의 경우
[ 클릭이동 ] 버튼을ON 으로한경우의티칭방법을설명합니다 .( 클릭이동을사용하지않을때는
[ 축이동 ] 버튼을조작해서티칭유니트를각포인트로이동시켜주십시오 .）
1. 제 1 포인트를마우스로클릭합니다 .
티칭유니트가이동하고제 1 포인트가비젼화면의중심에표시됩니다 .
2. [ 다점 ] 버튼을누릅니다 .
3. 제 2 포인트를마우스로클릭합니다 .
티칭유니트가이동하고제 2 포인트가비젼화면의중심에표시됩니다 .
4. [ 다점 ] 버튼을누릅니다 .
5. 제 3 포인트를마우스로클릭합니다 .
티칭유니트가이동하고제 3 포인트가비젼화면의중심에표시됩니다 .
6. [ 다점 ] 버튼을누릅니다 .
7. 제 4 포인트를마우스로클릭합니다 .
티칭유니트가이동하고제 4 포인트가비젼화면의중심에표시됩니다 .
8. [ 티칭 ] 버튼을누릅니다 .
지정한4 점의중심좌표가티칭입력됩니다 .
n
요점
2 점입력의 경우는 아래 오른쪽 그림처럼 2 점을 티칭합니다 . 2 점 사이를 연결한 중심좌표가 티칭입력됩니다 . 또한 다점입력
수는 [ 다점 ] 버튼 위에 표시됩니다 . [ 지우기 ] 버튼을 누르면 1 개 앞의 포인트로 되돌아갑니다 .
다점입력 티칭
4점의 중심좌표가
티칭된다
제4포인트 제3포인트
제1포인트
4점입력 2점입력
2점 사이의 중심좌표가
티칭된다
입력한 포인트수
[다점] 버튼
[지우기] 버튼
[티칭] 버튼
제2포인트
제1포인트
제2포인트
676 00-L 3-00
6-6
6

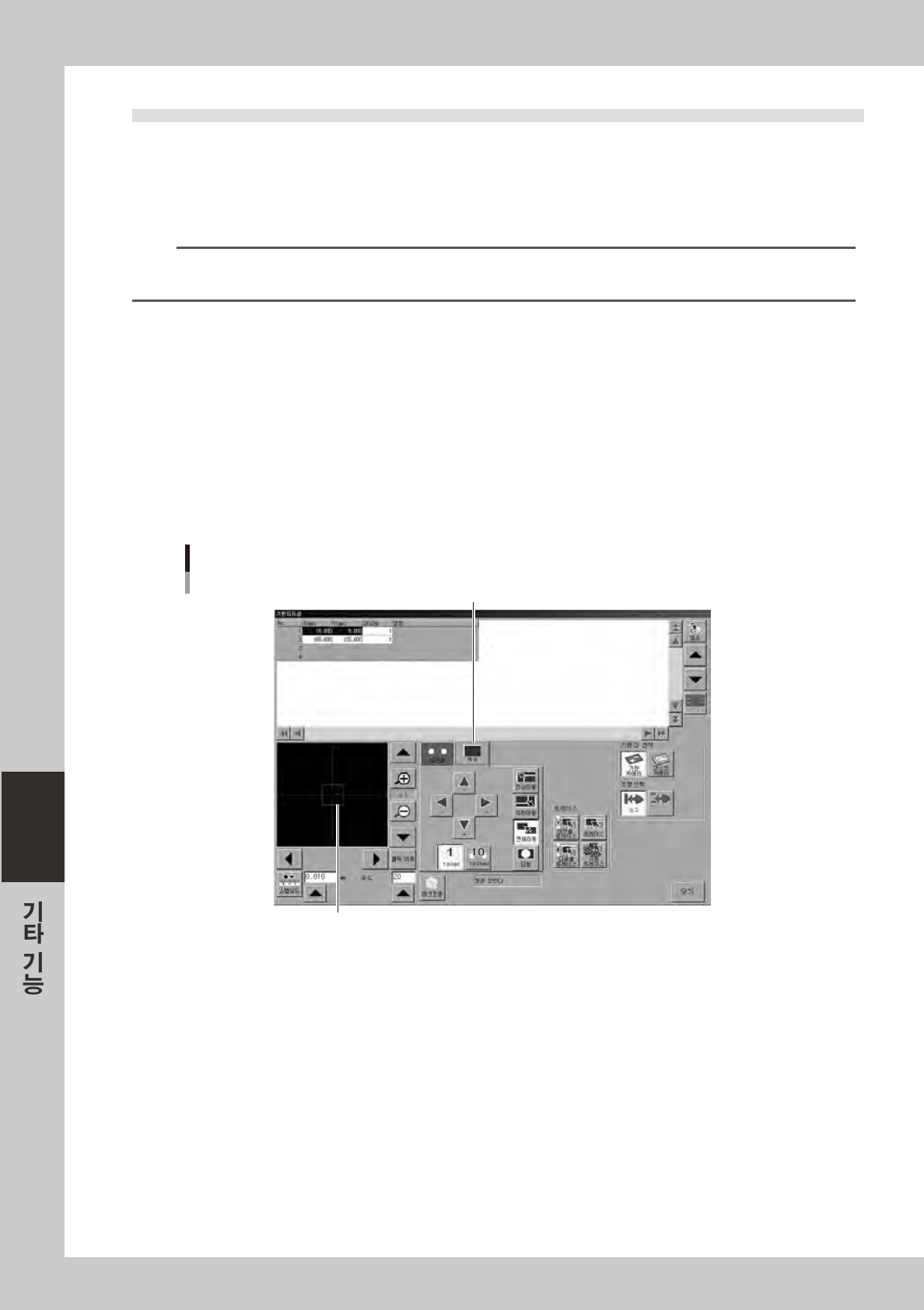

1.4 커서티칭
커서티칭이란 , 비젼모니터상에 임의의 크기로 티칭 윈도우을 표시하고 그 중심위치를 구하는 방법입니다 .
보통 티칭보다 정확한 좌표를 구할 때 사용합니다 . 단 대상물이 비젼화면 안에 들어가지 않을 경우에는 사
용할 수 없습니다 .
1
[ 티칭 ] 버튼을 눌러서「티칭」화면을 표시합니다 .
참고
기판상의 좌표를 티칭할 경우 기판이 고정되어 있지 않을 때는 확인 대화창이 열리므로 그 지시에 따라 기판을 컨베이어상에
반입•고정해 주십시오 . 또한 마스크상의 좌표를 티칭할 때는 마스크를 인쇄위치에 클램프해 주십시오 .
2
티칭유니트를 목표위치로 이동합니다 .
포인트티칭의Step2~6 과같은방법으로실행해주십시오 .
3
조명레벨을 조정합니다 .
비젼화면에목표물이선명하게나오지않을경우는[ 마크조명 ] 버튼을누르고포인트티칭과같은요령
으로조명레벨을조정해주십시오 .
4
「커서」탭을 누릅니다 .
비젼화면에커서티칭을하기위한윈도우 ( 빨간테두리 ) 가표시됩니다 .
「티칭」화면
「커서」탭
커서티칭 윈도우(빨간 테두리)
68660 -L3-0 0
