● 다점입력의 경우
[ 클릭이동 ] 버튼을ON 으로한경우의티칭방법을설명합니다 .( 클릭이동을사용하지않을때는
[ 축이동 ] 버튼을조작해서티칭유니트를각포인트로이동시켜주십시오 .）
1. 제 1 포인트를마우스로클릭합니다 .
티칭유니트가이동하고제 1 포인트가비젼화면의중심에표시됩니다 .
2. [ 다점 ] 버튼을누릅니다 .
3. 제 2 포인트를마우스로클릭합니다 .
티칭유니트가이동하고제 2 포인트가비젼화면의중심에표시됩니다 .
4. [ 다점 ] 버튼을누릅니다 .
5. 제 3 포인트를마우스로클릭합니다 .
티칭유니트가이동하고제 3 포인트가비젼화면의중심에표시됩니다 .
6. [ 다점 ] 버튼을누릅니다 .
7. 제 4 포인트를마우스로클릭합니다 .
티칭유니트가이동하고제 4 포인트가비젼화면의중심에표시됩니다 .
8. [ 티칭 ] 버튼을누릅니다 .
지정한4 점의중심좌표가티칭입력됩니다 .
n
요점
2 점입력의 경우는 아래 오른쪽 그림처럼 2 점을 티칭합니다 . 2 점 사이를 연결한 중심좌표가 티칭입력됩니다 . 또한 다점입력
수는 [ 다점 ] 버튼 위에 표시됩니다 . [ 지우기 ] 버튼을 누르면 1 개 앞의 포인트로 되돌아갑니다 .
다점입력 티칭
4점의 중심좌표가
티칭된다
제4포인트 제3포인트
제1포인트
4점입력 2점입력
2점 사이의 중심좌표가
티칭된다
입력한 포인트수
[다점] 버튼
[지우기] 버튼
[티칭] 버튼
제2포인트
제1포인트
제2포인트
676 00-L 3-00
6-6
6
1.4 커서티칭
커서티칭이란 , 비젼모니터상에 임의의 크기로 티칭 윈도우을 표시하고 그 중심위치를 구하는 방법입니다 .
보통 티칭보다 정확한 좌표를 구할 때 사용합니다 . 단 대상물이 비젼화면 안에 들어가지 않을 경우에는 사
용할 수 없습니다 .
1
[ 티칭 ] 버튼을 눌러서「티칭」화면을 표시합니다 .
참고
기판상의 좌표를 티칭할 경우 기판이 고정되어 있지 않을 때는 확인 대화창이 열리므로 그 지시에 따라 기판을 컨베이어상에
반입•고정해 주십시오 . 또한 마스크상의 좌표를 티칭할 때는 마스크를 인쇄위치에 클램프해 주십시오 .
2
티칭유니트를 목표위치로 이동합니다 .
포인트티칭의Step2~6 과같은방법으로실행해주십시오 .
3
조명레벨을 조정합니다 .
비젼화면에목표물이선명하게나오지않을경우는[ 마크조명 ] 버튼을누르고포인트티칭과같은요령
으로조명레벨을조정해주십시오 .
4
「커서」탭을 누릅니다 .
비젼화면에커서티칭을하기위한윈도우 ( 빨간테두리 ) 가표시됩니다 .
「티칭」화면
「커서」탭
커서티칭 윈도우(빨간 테두리)
68660 -L3-0 0
6-7
6
5
티칭 모니터의 사이즈를 조정합니다 .
「커서」탭상의버튼을사용해서 ,윈도우사이즈를조정한다음 ,대상물전체를윈도우로둘러쌉니다 .
각버튼의기능은아래와같습니다 .
[ 좌상이동 ] 버튼
윈도우좌측상단의각을정지점으로해서화살표키로윈도우를확대
•
축소할수있습니다 .
[ 우하이동 ] 버튼
윈도우우측하단의각을정지점으로해서화살표키로윈도우를확대
•
축소할수있습니다 .
[ 전체이동 ] 버튼
윈도우전체가이동합니다 .
[ 티칭 ] 버튼
티칭을실행합니다 .
[ 화살표 ] 버튼
[ 좌측상단이동 ][ 우측하단이동 ][ 전체이동 ] 버튼에따른움직임으로윈도우의사이즈나위치를변경
합니다 .
[1 Pixel/10 Pixel] 버튼
윈도우의사이즈나위치를변경할때의이동량을전환합니다 .

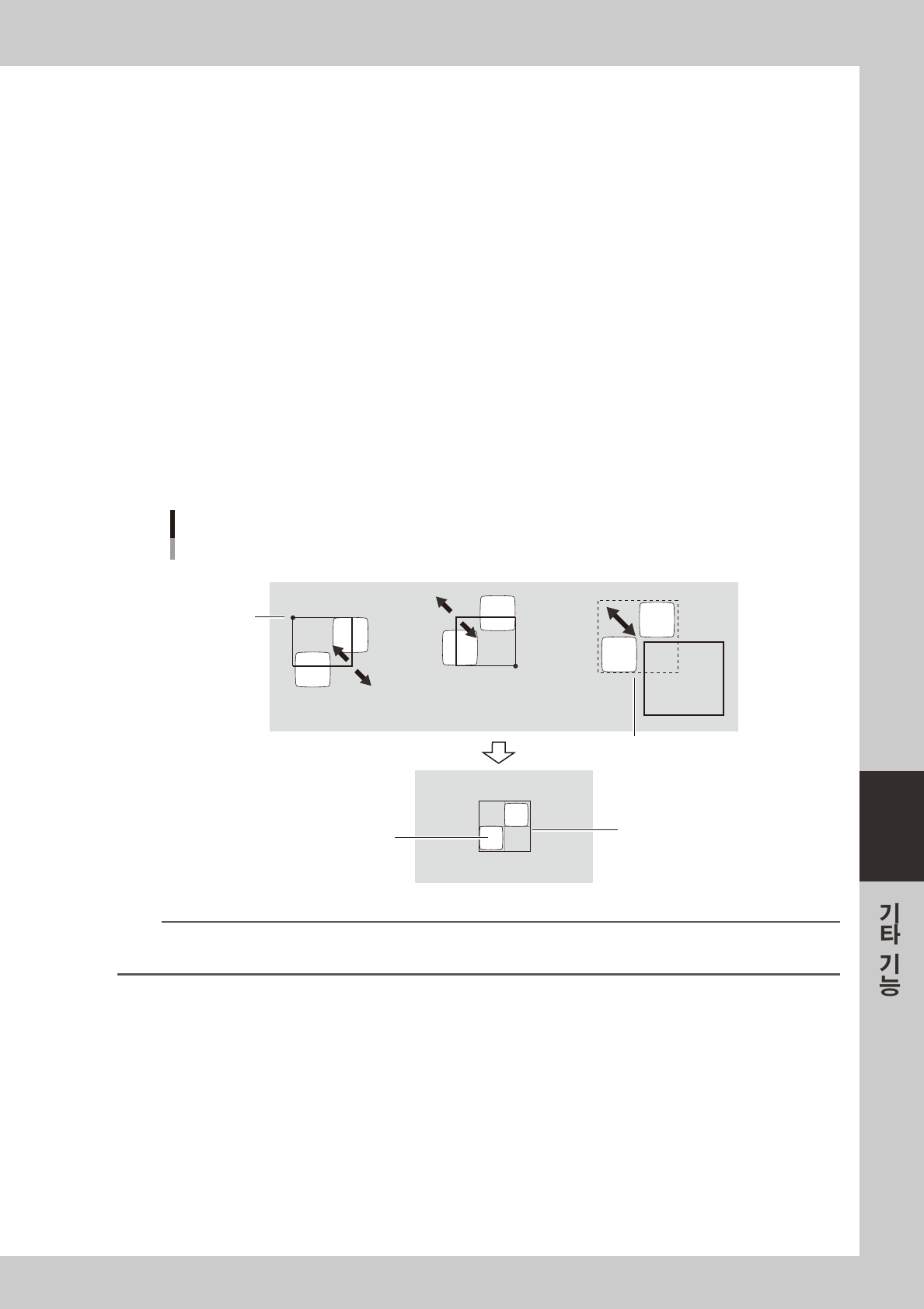

[좌상이동][우하이동] [전체이동]
정지점
창 전체가 이동한다
패턴
패턴 전체를
창으로 둘러싼다
윈도우의 사이즈 조정과 이동
67601-L3-00
참고
마우스 포인터를 비젼 화면상의 티칭 윈도우에 두면 포인터의 형상이 바뀌고 마우스를 드래그하면서 윈도우의 사이즈나 위치
를 간단하게 변경할 수 있습니다 .
6
[ 티칭 ] 버튼을 누릅니다 .
티칭윈도우의중심위치의좌표가입력됩니다 .
