6-8
6
1.5 트레이스
트레이스 기능이란 , 카메라 등의 티칭 유니트를 목적위치에 자동적으로 이동하는 기능입니다 . 주로 입력된
XY 좌표를 확인하거나 솔더의 인쇄상태나 마스크 개구의 검사를 할 때 사용합니다 .
1
[ 티칭 ] 버튼을 누르고「티칭 ( 트레이스 )」화면을 표시합니다 .
「티칭」화면과같은화면이표시됩니다 .
참고
기판상의 좌표를 트레이스할 경우 기판이 고정되어 있지 않을 때는 확인 대화창이 표시되므로 , 그 지시에 따라 기판을 컨베이
어상에 반입•고정해 주십시오 . 또한 마스크상의 좌표를 트레이스 할 경우는 마스크를 인쇄위치에 클램프해 주십시오 .

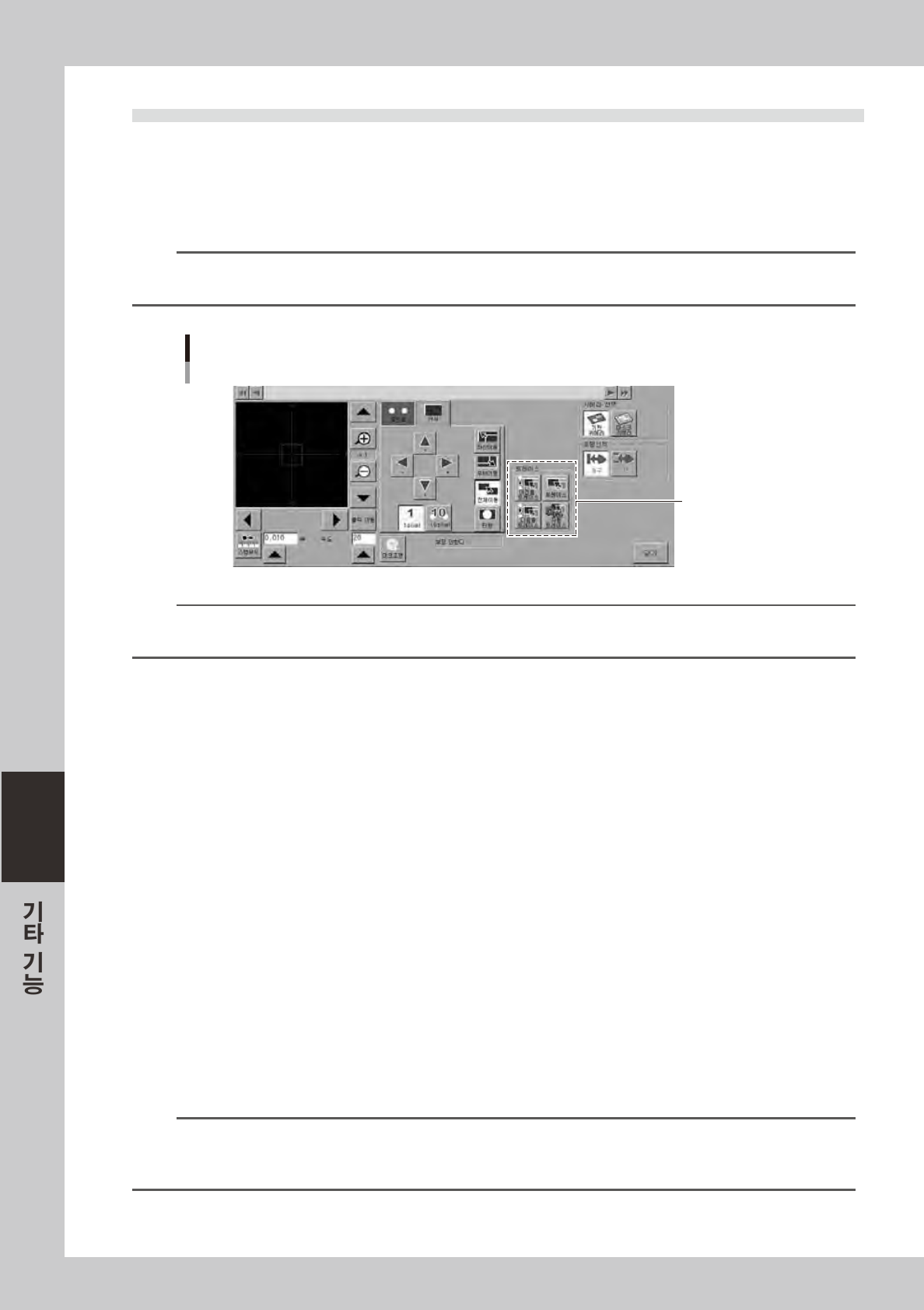

「티칭(트레이스)」화면
[트레이스]버튼
6860 6-L3 -0 0
참고
스탭모드나 속도 설정은 무효이므로 어떤 수치라도 상관없습니다 . （트레이스의 이동속도는 고정되어 있으므로 , 변경할 수 없
습니다 .）
2
트레이스할 데이터를 선택합니다 .
「티칭 ( 트레이스 )」화면의상단데이터행에커서를맞추고선택하십시오 .
3
안전을 확인합니다 .
트레이스를실행하면티칭유니트가이동합니다 .가동범위내에신체의일부등이없음을확인해주십시
오.
4
[ 트레이스 ] 버튼을 누릅니다 .
트레이스가실행되고트레이스된위치가화면에표시됩니다 .필요에따라아래의버튼을구분하여사용
해주십시오 .
[ 트레이스 ] 버튼
선택된데이터좌표에트레이스합니다 .
[ 이전을 트레이스 ] 버튼
선택된데이터행위의데이터좌표에트레이스합니다 .
[ 다음을 트레이스 ] 버튼
선택된데이터행아래의데이터좌표에트레이스합니다 .
[ 자동 트레이스 ] 버튼
선택된데이터행의아래데이터를자동적으로연속트레이스합니다 .
참고
「육안 기판검사」탭이나「육안 마스크검사」탭의 [ 티칭 ] 버튼을 누르고 열린 「티칭 ( 트레이스 )」화면에서 검사좌표가 입력
된 경우는 [ 이전을 트레이스 ] [ 다음을 트레이스 ] [ 자동 트레이스 ] 버튼을 사용하면 쉽게 육안검사를 할 수 있습니다 .
( 제 4 장「3.2 기판 데이터의 상세설정」「4.2 마스크 데이터의 상세설정」을 참조 .)
6-9
6
2. 패턴매칭
패턴매칭이란 ,기판이나마스크상의특정패턴의화상을첨부로등록하고그형상과실제로인식된패턴을비교
한결과에서기판이나마스크의고정기구에서발생하는오차나틀어짐을보정하는기능입니다 .기판이나마스
크상에피듀셜마크가없거나있는경우라도YAMAHA 가권장하는마크에해당되지않아서피듀셜기능을사용
할수없는경우에유효합니다 .
패턴등록을하는형상에제한은없으나다음조건에맞는패턴을선택하십시오 .또한패턴화상은모니터화면의
1/4 정도로해주십시오 .
•
명암대비가명확할것 .
（패턴의윤곽이뚜렷하면된다 .）
•
2 점 ( 동일점은불가）이대각선상에설치되어있어야한다 .
NG
OKOK
OK OK
명암대비가 낮다
기판 또는 마스크 기판 또는 마스크
패턴
패턴
패턴조건
676 02 -L3-00
n
요점
패턴매칭의 인식은 , 일반적인 마크인식에 비하여 시간이 걸립니다 . 또한 , 원과 사각 등의 마크인식에 비하여 정밀도가 약간
떨어집니다 . 인식정보의「인식타입」을「일반」으로 설정해서 인식할 수 있는 마크에 대해서는 사용할 필요가 없습니다 .
6-10
6
2.1 패턴등록
패턴매칭에 사용하는 패턴을 등록하는 방법을 설명합니다 .
1
패턴매칭에 사용하는 패턴을 결정합니다 .
앞페이지의패턴조건을참조하여주십시오 .
2
마크정보 화면에 패턴명칭을 입력합니다 .
마크화면의데이터를등록할행의「명칭」란에패턴이라고구분할수있도록명칭을입력하여주십시오 .
패턴명칭의 입력
패턴의 명칭을 입력한다
68607-L3-0 0
3
「마크타입」을 설정합니다 .
「기본」탭화면의「마크타입」에서기판피듀셜마크를작성할때는「기판피듀셜」로 ,마스크피듀셜
마크를작성할때는「마스크피듀셜」로설정합니다 .
「마크타입」의 설정
마크타입을 설정한다
68608-L3- 0 0
