6-1 1 6 4 「인식타입 」을 설정합니다 . 「인 식 」탭 을열 어 서 「인식 타입 」을 「패턴 윤곽 」또 는 「패 턴 다 치 」로설 정 합니 다 . 패턴윤 곽 ： 패 턴 매 칭 을실 행 할경 우는 ,일 반적으로이설 정 으로합니 다 . 패 턴 의내 부 명 암 에얼 룩이있 는경 우 도 ,이패 턴 의윤곽이확 실 하면인 식 가 능 합니 다 . 패턴다치 ： …
6-10
6
2.1 패턴등록
패턴매칭에 사용하는 패턴을 등록하는 방법을 설명합니다 .
1
패턴매칭에 사용하는 패턴을 결정합니다 .
앞페이지의패턴조건을참조하여주십시오 .
2

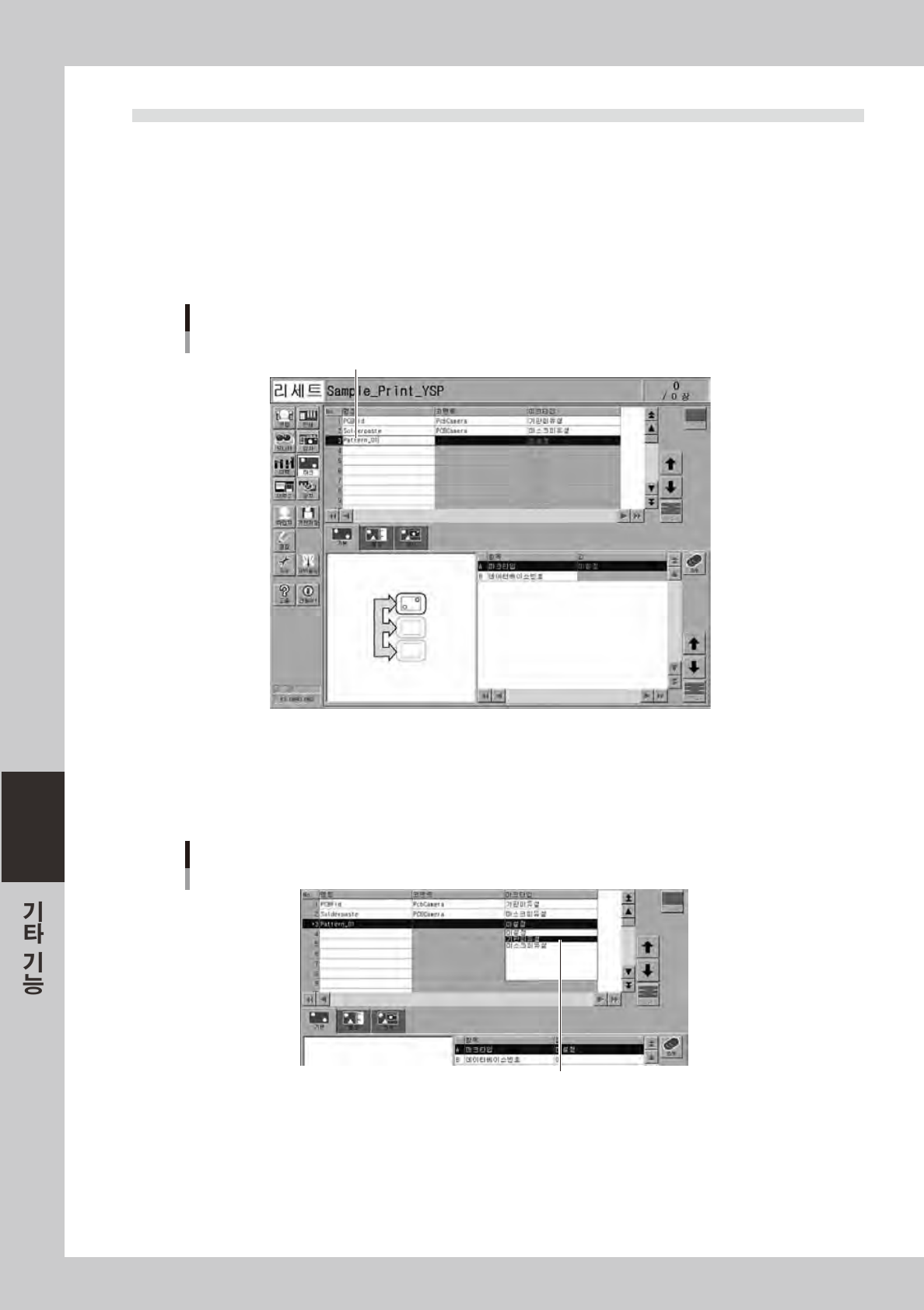

마크정보 화면에 패턴명칭을 입력합니다 .
마크화면의데이터를등록할행의「명칭」란에패턴이라고구분할수있도록명칭을입력하여주십시오 .
패턴명칭의 입력
패턴의 명칭을 입력한다
68607-L3-0 0
3
「마크타입」을 설정합니다 .
「기본」탭화면의「마크타입」에서기판피듀셜마크를작성할때는「기판피듀셜」로 ,마스크피듀셜
마크를작성할때는「마스크피듀셜」로설정합니다 .
「마크타입」의 설정
마크타입을 설정한다
68608-L3- 0 0
6-11
6
4
「인식타입」을 설정합니다 .
「인식」탭을열어서「인식타입」을「패턴윤곽」또는「패턴다치」로설정합니다 .
패턴윤곽
：
패턴매칭을실행할경우는 ,일반적으로이설정으로합니다 .
패턴의내부명암에얼룩이있는경우도 ,이패턴의윤곽이확실하면인식가능합니다 .
패턴다치
：
패턴의내부명암이균등할경우에설정합니다 .
패턴전체를인식하기때문에「패턴윤곽」보다도인식시간이걸리고 ,데이터사이즈도커집니다 .
패턴 전체
：
패턴을상세설정하게넣고싶을경우에유효합니다 .패턴전체를인식하여 ,압축율이낮으므로「패턴값」
보다도인식시간이걸리고 ,데이터사이즈도커지게됩니다 .
「인식타입」의 설정
「패턴윤곽」「패턴다치」또는「패턴전체」로 설정한다
68609 -L3- 00
패턴의 인식타입
패턴윤곽 패턴값
내부에 얼룩이 있지만
윤곽이 확실하게 보인다
내부가 균일
67603-L3-00
5
[ 마크조정 ] 버튼을 눌러서 마크조정 화면을 표시합니다 .
「마크조정」화면
68610-L 3-0 0
6-12
6
6
기판을 컨베이어상에 반입하고 고정합니다 .
[ 기판반입 ] 버튼을누르고화면의메시지에따라실행해주십시오 .마스크피듀셜의경우는마스크를
인쇄부에클램프합니다 .
7
화면 중앙에 패턴이 오도록 합니다 .
[ 카메라이동 ] 버튼을사용하고컨베이어테이블을이동해주십시오 .위치를맞추면[OK] 버튼을눌러
서마크조정화면으로돌아갑니다 .
8
조명레벨을 조정합니다 .
[ 마크조명 ] 버튼을누르고화면에나타난패턴의윤곽이뚜렷해지도록조명레벨을설정해주십시오 .
조정후 ,[ 닫기 ] 버튼을누릅니다 .
조명레벨 조정
68611-L3- 00
참고
조명레벨의 설정기준은 제 4 장「7.5 보조조정을 실행한다 .」의 Step 6 을 참고해 주십시오 .
9
[ 패턴 ] 버튼을 누릅니다 .
아래의그림과같이패턴등록을하기위한화면이표시됩니다 .
패턴 화면
68612-L3-0 0
