6-14

인식테스트를 실행합니다

[ 인식테스트 ] 버튼을누르고 ,패턴을정확하게인식할수있는지확인합니다 .몇회정도인식테스트를

반복해서 ,에러가발생하지않으면완료입니다 .

인식에러가발생된경우에는 ,인식파라미터의「마크경계값」( 제 4 장「7.5보조조정을실행한다 .」를

참조）이나「마크검출범위」가적절한지확인해주십시오 .

아래그림의왼쪽과같이마크검출범위가너무커서다른마크가검출범위에들어왔을때는좁게 ,반대

로오른쪽과같이마크검출범위가너무작을경우는크게하여주십시오 .

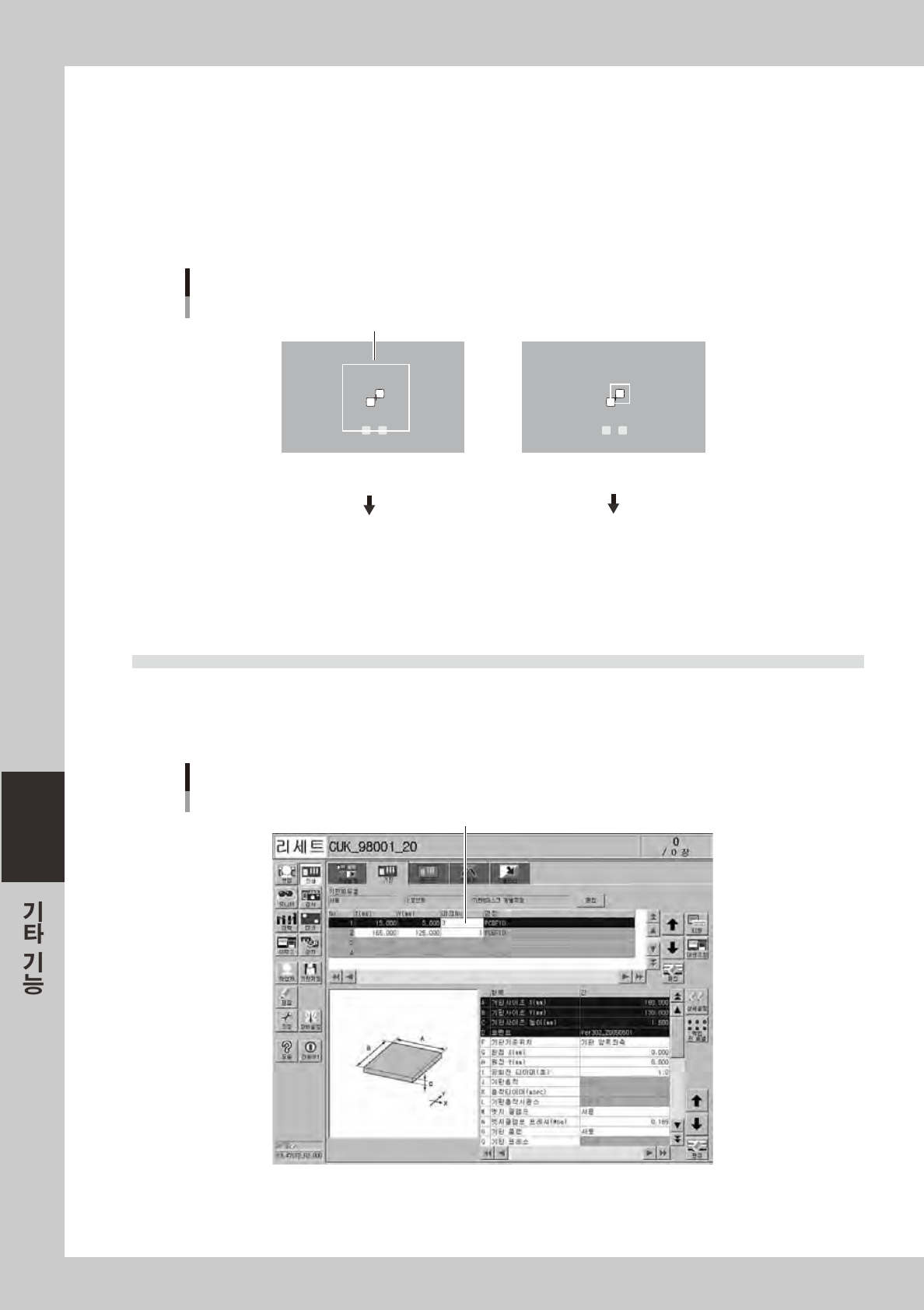

마크검출 범위의 조정

마크검출 범위가 너무 넓어서, 다른

마크가 인식범위에 들어와 버린다

마크검출 범위가 너무 좁아서, 패턴이

인식범위로부터 나와 버린다

마크검출 범위를 작게 한다

마크검출 범위를 크게 한다

676 05 - L3 -0 0

[OK] 버튼을 누르고 조정데이터를 저장합니다 .

마크조정화면이닫히고마크화면으로돌아갑니다 .

2.2 패턴매칭의 사용방법

패턴매칭은 피듀셜마크와 같이 사용할 수 있습니다 . 그러한 경우 [ 인쇄 ]-「기판」 또는 [ 인쇄 ]-「마스크」탭

화면에서 패턴등록한 마크 No. 를 입력해 주십시오 .( 아래 그림은 패턴매칭을 기판 피듀셜로 사용하는 예를

나타냅니다 .）

패턴매칭의 사용예

패턴으로서 등록한「마크No.」를 지정한다

68613-L3-0 0

6-15

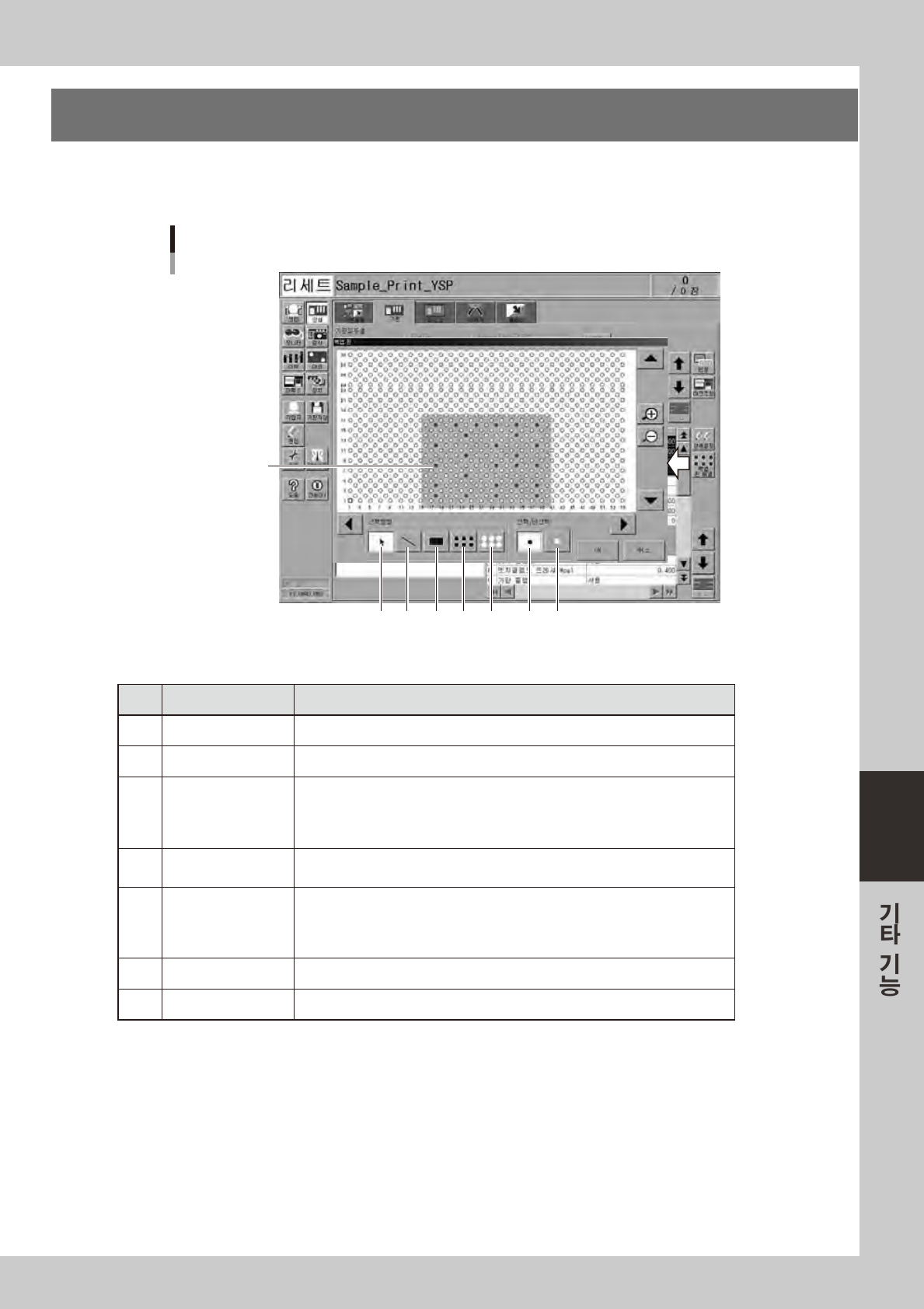

3. 백업 핀 배열

[ 인쇄 ]-「기판」탭의 [ 백업핀배열 ] 버튼을누르면「백업핀」대화창이표시됩니다 .이대화창의그래픽상에서

기판사이즈에맞는백업핀 (Matrix핀 ) 의배열을등록해둘수있습니다 .

「백업핀」대화창

기판사이즈

23 4 5 6 7 1

68614-L3- 00

█

조작버튼

버튼명 기능

1 선택 그래픽상의 핀을 선택할 때는 이 버튼을 누릅니다 .

2 비선택 그래픽상에서 선택된 핀을 해제할 때는 이 버튼을 누릅니다 .

3 포인터

[ 선택 ] 버튼이 눌러져 있으면 , 마우스로 클릭 또는 드래그한 핀이 선택됩니다 .

선택된 핀은 회색으로 됩니다 .

[ 비선택 ] 버튼이 눌러져 있으면 , 마우스로 클릭 또는 드래그한 핀의 선택이 해제됩니다 .

선택된 핀은 회색이 됩니다 .

4 라인

[ 선택 ] 버튼이 눌러져 있으면 , 마우스로 드래그한 라인상의 핀이 선택됩니다 .

[ 비선택 ] 버튼이 눌러져 있으면 , 마우스로 드래그한 라인상의 핀의 선택이 해제됩니다 .

5 직사각형

[ 선택 ] 버튼이 눌러져 있으면 , 마우스로 드래그한 직사각형 테두리상 및 테두리 내의 핀

이 선택됩니다 .

[ 비선택 ] 버튼이 눌러져 있으면 , 마우스로 드래그한 직사각형 테두리상 및 테두리 내의

핀의 선택이 해제됩니다 .

6 전체 핀 선택 그래픽상의 모든 핀이 선택상태로 됩니다 .

7 전체 핀 비선택 그래픽상의 모든 핀이 비선택 상태로 됩니다 .

6-16

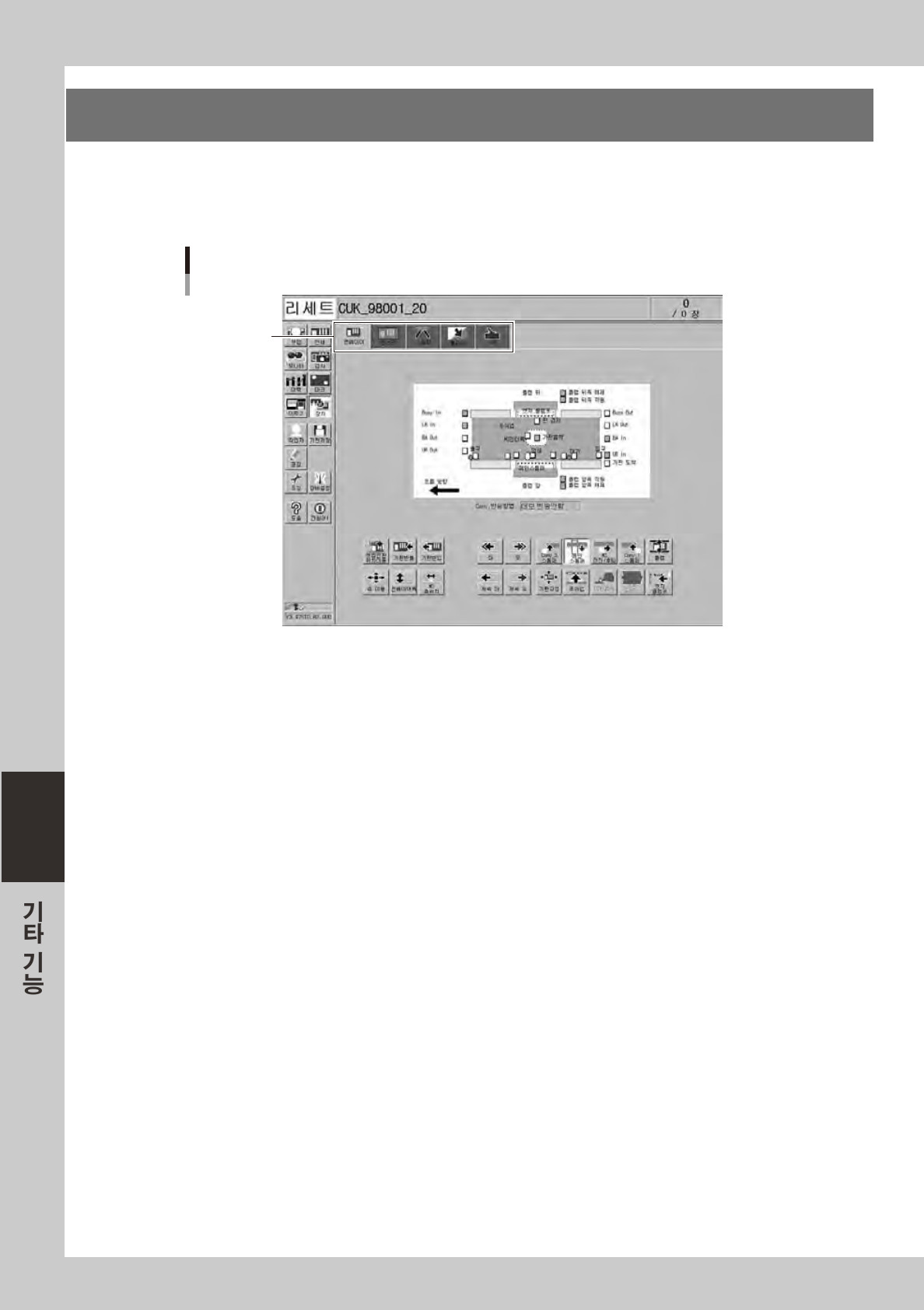

4. 수동 조작

[ 장치 ] 버튼을누르면아래의화면이열립니다 .이화면은「컨베이어」「마스크」「스퀴지」「클리너」등의선택

탭으로나누어져있으며 ,각장치를수동으로조작할수있습니다 .또한「I/O」탭을열면각장치에장착된

센서나입출력신호의상태를확인할수도있습니다 .

「장치」화면

선택 탭

68615-L3-0 0
