6-17 6 4 .1 「축 이동 」화면 「장치」화면 의 [ 축 이동 ] 버 튼을 누르 면 「 축 이동 」화면 이 표시 됩 니다 . 이 화면은 「X1 /X 2 」 「Y/ Z 」 「 CX 」 등의 탭으 로 나 뉘 어져 있 으며 , 각 축 을 수 동 으 로 조작할 수 있습니 다 . 「축이동」화면 선택 탭 686 1 6-L3 -0 0 선택탭 기능 X 1/ X 2 기판 테이블 을 X 방향으 로 이동합…
6-16
6
4. 수동 조작
[ 장치 ] 버튼을누르면아래의화면이열립니다 .이화면은「컨베이어」「마스크」「스퀴지」「클리너」등의선택
탭으로나누어져있으며 ,각장치를수동으로조작할수있습니다 .또한「I/O」탭을열면각장치에장착된
센서나입출력신호의상태를확인할수도있습니다 .
「장치」화면
선택 탭
68615-L3-0 0
6-17
6

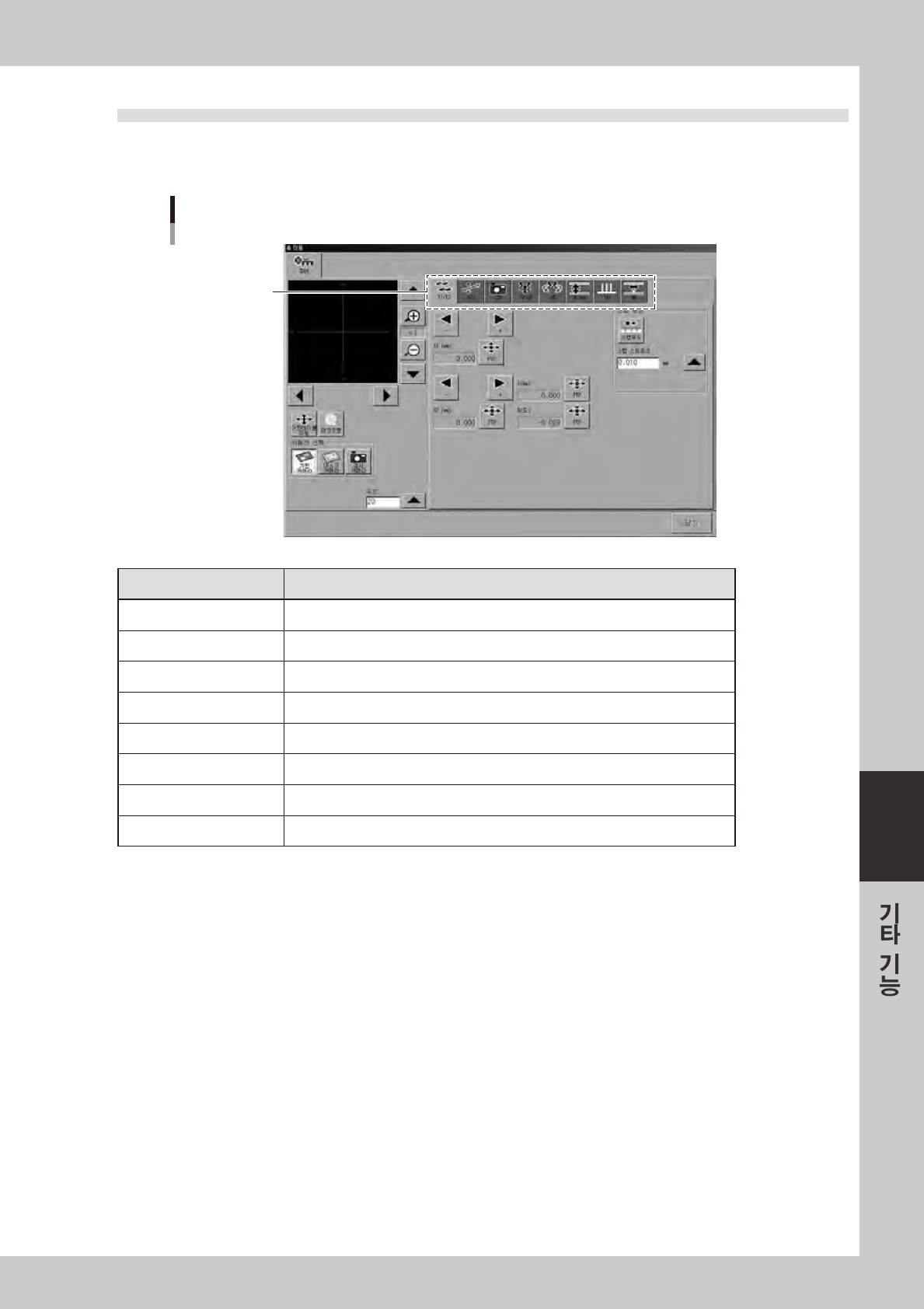

4.1 「축 이동」화면
「장치」화면의 [ 축 이동 ] 버튼을 누르면 「축 이동」화면이 표시됩니다 . 이 화면은 「X1/X2」「Y/Z」「CX」
등의 탭으로 나뉘어져 있으며 , 각 축을 수동으로 조작할 수 있습니다 .
「축이동」화면
선택 탭
68616-L3 -0 0
선택탭 기능
X1/X 2 기판 테이블을 X 방향으로 이동합니다 .
Y/Z 기판 테이블을 상하 또는 Y 방향으로 이동합니다 .
CX 기판 ( 인쇄검사 ) 카메라 유니트를 X 방향으로 이동합니다 .
SY/S Z 스퀴지 헤드를 Y 방향으로 이동 또는 상하로 움직입니다 .
SR 3S 스퀴지의 각도를 돌립니다 . (3S 스퀴지 헤드에 한함 )
Width 컨베이어폭을 변경합니다 .
PU 푸쉬업 플레이트를 상하로 움직입니다 .
MS 메인스톱퍼 및 마스크 카메라를 기판테이블에 따라서 X 방향으로 이동합니다 .
6-18
6

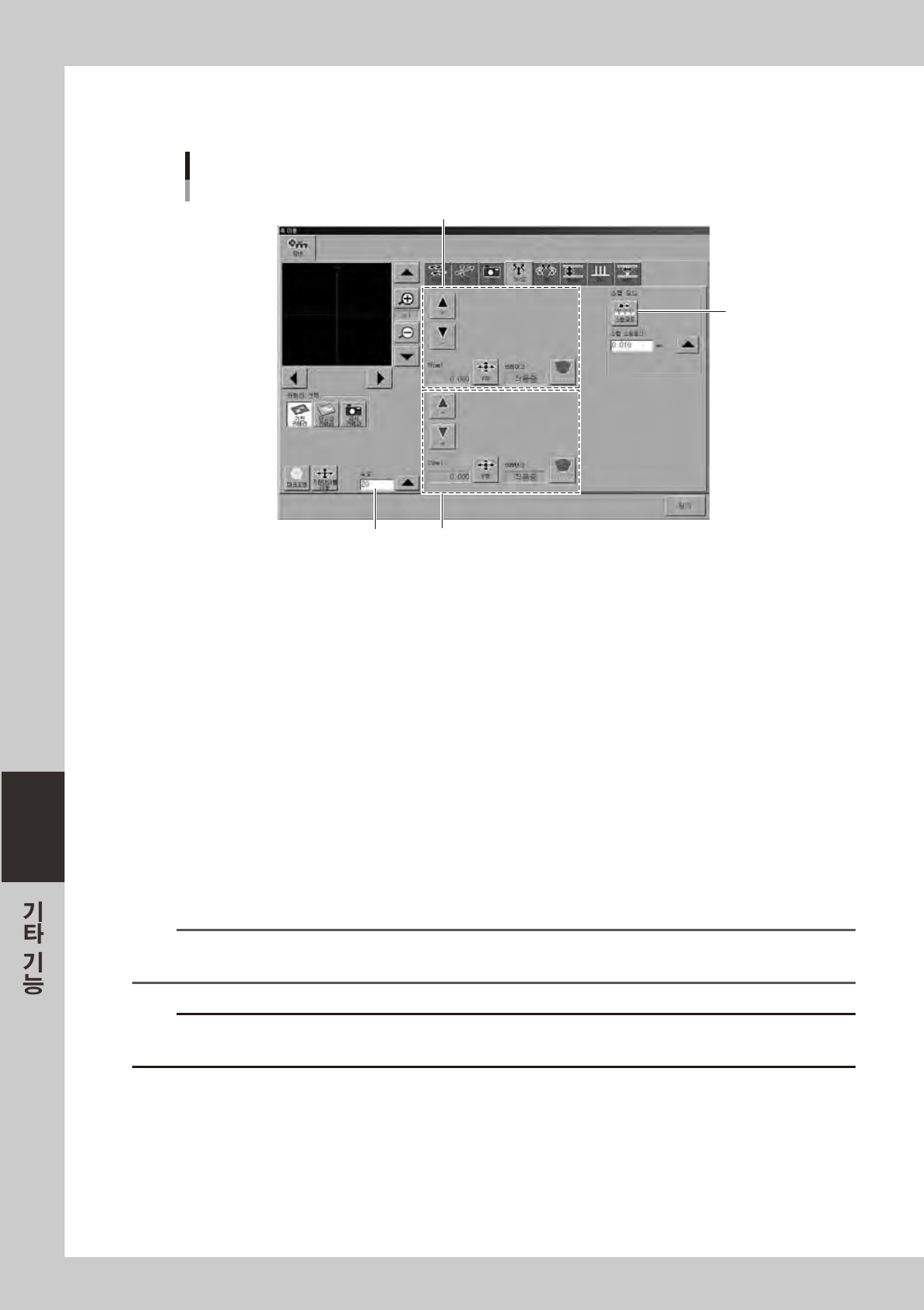

■ 수동 축 이동
여기에서는「SY/SZ」탭화면을예로「축이동」화면에서의조작방법에대해서설명합니다 .
「축 이동」화면
「SY/SZ」탭
4
2
3
1
68617-L3-00
1. SY 축 이동버튼 , [PTP] 버튼 , [ 브레이크 ] 버튼
화살표버튼을누르면스퀴지헤드가Y 방향에따라이동합니다 .[ 스탭모드 ]버튼이눌려진상태에서는지정된스트로크로
스탭이동합니다 .
[PTP] 버튼을누르면「PTP」대화창이표시되어 ,이동할위치를지정할수있습니다 .현재위치는SY(mm) 박스에표시됩
니다 .
[ 브레이크 ] 버튼을누르면SY 축모터의브레이크가ON/OFF 합니다 .
2. SZ 축 이동버튼 , [PTP] 버튼 , [ 브레이크 ] 버튼
화살표버튼을누르면스퀴지헤드가위아래로움직입니다 .[ 스탭모드 ] 버튼이눌려진상태에서는지정된스트로크로스탭
이동합니다 .
[PTP] 버튼을누르면「PTP」대화창이나타나이동할위치 ( 높이 ) 를지정할수있습니다 .현재위치는SZ(mm) 박스에표
시됩니다 .
[ 브레이크 ] 버튼을누르면SZ 축모터의브레이크가ON/OFF 합니다 .
3. [ 스탭 모드 ] 버튼
이버튼이눌려진상태에서는스탭모드로됩니다 .스탭스트로크는화살표버튼또는수치입력으로지정할수있습니다 .
4. [ 속도 ] 버튼
축이동의속도를선택합니다 .
참고
다른 탭의 버튼조작도 기본적으로 동일하지만 ,「Y/Z」「SY/SZ」「SR」「PU」탭 화면에는 [ 브레이크 ] 버튼이 있으며 ,
모터의 브레이크를 ON/OFF 할 수 있습니다 .
c
주의
X 축은 ,X1 축X2 축및Z 축을동기시켜서동작합니다 .따라서 ,각축을단독으로사용하면목적위치로이동하는것이어렵게
됩니다 .X 축및R 축을이동시키고싶을때는[PTP] 버튼을사용해주십시오 .
