6-19
6

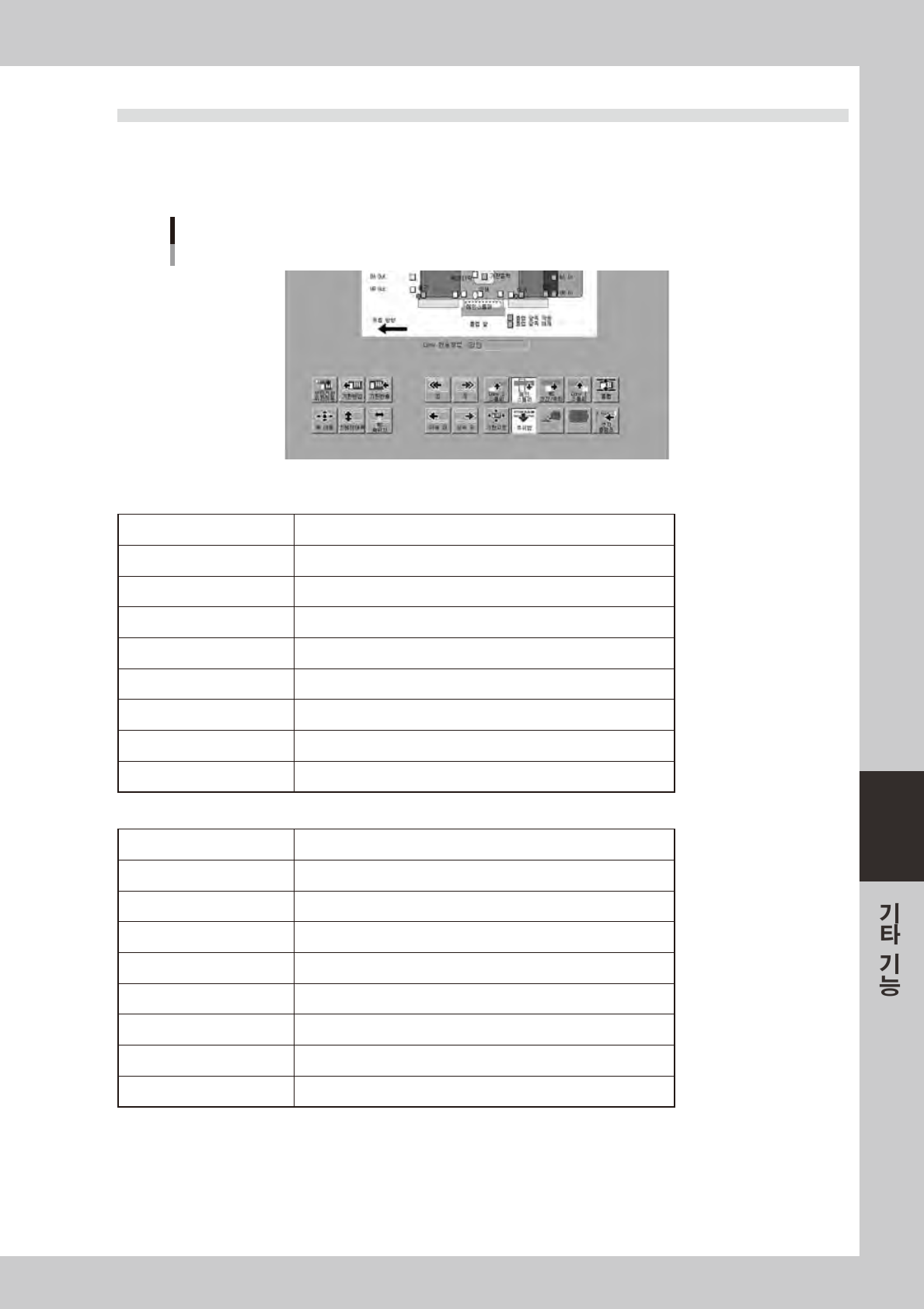

4.2 [ 장치 ]-「컨베이어」탭 화면
[ 장치 ]-「컨베이어」탭 화면에서는 컨베이어의 각 장치를 수동 조작할 수 있습니다 . 또한 컨베이어 관련 센
서나 입출력 신호의 상태를 그래픽상에서 확인할 수도 있습니다 . 화면상의 각 버튼의 기능에 대해 설명합니
다.
「장치」-「컨베이어」탭 화면
68618-L3- 00
■ 조작버튼 상단 ( 왼쪽부터 )
[ 셋업전환 위치이동 ] 버튼 기판테이블을 앞쪽으로 , 스퀴지헤드를 안쪽으로 이동합니다 .
[ 기판반입 ] 버튼 기판을 기판테이블에 반입합니다 .
[ 기판반출 ] 버튼 기판을 기판테이블에서 반출합니다 .
[ 좌 ] [ 우 ] 버튼 컨베이어 모터를 왼쪽 또는 오른쪽으로 회전합니다 .
[Conv.3 스톱퍼 ] 버튼 장비 정면을 향해서 좌측의 스톱퍼를 상하동작 시킵니다 .
[ 메인스톱퍼 ] 버튼 메인스톱퍼를 위아래로 움직입니다 .
[MS 전진 / 후퇴 ] 버튼 메인스톱퍼를 Y 방향으로 전후동작 시킵니다 .
[Conv.1 스톱퍼 ] 버튼 장비 정면을 향해서 우측의 스톱퍼를 상하동작 시킵니다 .
[ 플랩 ] 버튼 기판 플랩을 작동합니다 .
■ 조작버튼 하단 ( 왼쪽부터 )
[ 축 이동 ] 버튼 「축 이동」 화면이 표시됩니다 .( 본 장 「4.1) 참조 )
[ 컨베이어 폭 ] 버튼 컨베이어 폭을 변경합니다 .
[MS 축 위치 ] 버튼 기판의 길이에 따라 메인스톱퍼를 이동합니다 .
[ 저속 좌 ] [ 저속 우 ] 버튼 컨베이어모터를 왼쪽 또는 오른쪽으로 저속 회전합니다 .
[ 기판고정 ] 버튼 유효한 각 기판고정 유니트가 작동하고 기판을 인쇄위치에 고정합니다 .
[ 푸쉬업 ] 버튼 푸쉬업 플레이트를 위아래로 움직입니다 .
[ 기판흡착 ] 버튼 기판흡착 유니트를 ON/OFF 합니다 .( 옵션사양 )
[ 기판프레스 ] 버튼 기판프레스 유니트를 ON/OFF 합니다 .( 옵션사양 )
[ 엣지 클램프 ] 버튼 엣지 클램프를 ON/OFF 합니다 .
6-20
6
4.3 [ 장치 ]-「마스크」탭 화면
[ 장치 ]-「마스크」탭 화면에서는 마스크 클램프 등을 수동 조작할 수 있습니다 . 또한 마스크 센서의 상태
를 그래픽상에서 확인할 수도 있습니다 . 화면상의 각 버튼의 기능에 대해 설명합니다 .
「장치」-「마스크」탭 화면
1 32
68619-L3- 0 0
■ 조작버튼
버튼명 기능
1 [ 축 이동 ] 버튼 「축 이동」 화면이 표시됩니다 .( 본 장 「4.1」 참조 )
2 [ 마스크 흡착 ] 버튼 마스크 흡착 유니트를 ON/OFF 합니다 .
3 [ 피듀셜 보정 ] 버튼 마스크 피듀셜 마크의 인식을 실행합니다 .
6-21
6
4.4 [ 장치 ]-「스퀴지」탭 화면
[ 장치 ]-「스퀴지」탭화면에서는스퀴지헤드를수동조작할수있습니다 .또한스퀴지헤드의센서상태를그래픽상에서
확인할수도있습니다 .화면상의각버튼의기능에대해설명합니다 .
「장치」-「스퀴지」탭 화면
<3S 헤드>
<더블 스퀴지>
4
3
1
5
2
68620-L3- 00
■ 조작버튼
버튼명 기능
1 [ 스퀴지 이동 ] 버튼 스퀴지를 탈착위치 ( 앞쪽 ) 또는 퇴피위치 ( 안쪽 ) 로 이동합니다 .
2 [ 축 이동 ] 버튼 「축 이동」 화면이 표시됩니다 .( 본 장 「4.1」 참조 )
3 [ 스퀴지 인쇄방향 ] 버튼 스퀴지 인쇄방향을 변경합니다 .
4 [ 인쇄압력 리세트 ] 버튼
현재 스퀴지 헤드에 가해진 힘이 「스퀴지 인쇄압력 (N)」 박스에 표시됩니다 .
[ 인쇄압력 리세트 ] 버튼을 누르면 , 이 수치가 0 으로 리세트됩니다 .
5
스퀴지 1 다운
스퀴지 2 다운
( 더블 스퀴지 사양에 한함 )
스퀴지 1 또는 스퀴지 2 를 위 아래로 움직입니다
참고
기판데이터를 읽은 후 , 또는 「리세트」버튼을 누른 후의 스퀴지 인쇄방향은 초기에는 앞쪽에서 안쪽입니다 . 그 후 인쇄방향
은 번갈아서 전환됩니다 .
