6-20
6

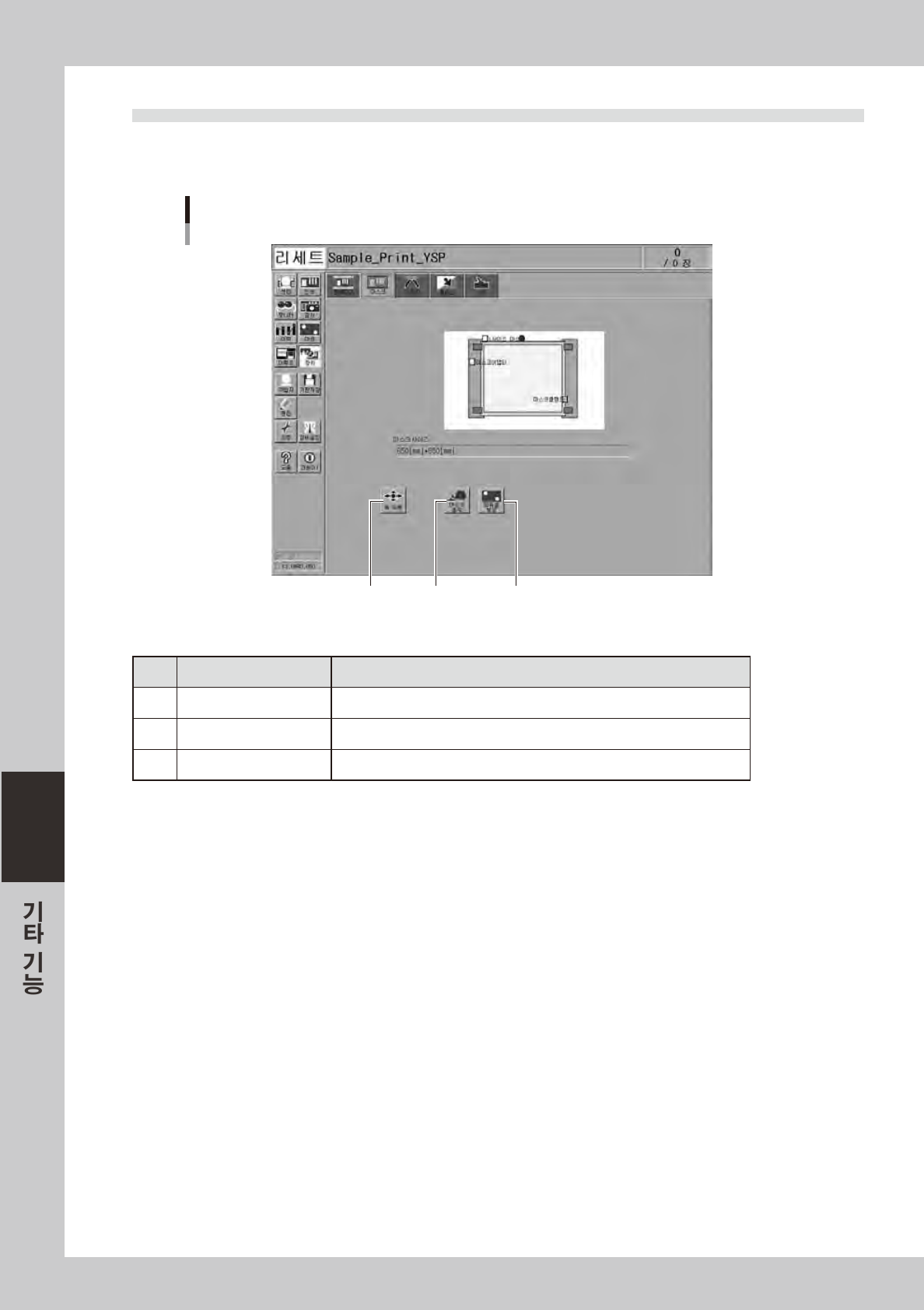

4.3 [ 장치 ]-「마스크」탭 화면
[ 장치 ]-「마스크」탭 화면에서는 마스크 클램프 등을 수동 조작할 수 있습니다 . 또한 마스크 센서의 상태
를 그래픽상에서 확인할 수도 있습니다 . 화면상의 각 버튼의 기능에 대해 설명합니다 .
「장치」-「마스크」탭 화면
1 32
68619-L3- 0 0
■ 조작버튼
버튼명 기능
1 [ 축 이동 ] 버튼 「축 이동」 화면이 표시됩니다 .( 본 장 「4.1」 참조 )
2 [ 마스크 흡착 ] 버튼 마스크 흡착 유니트를 ON/OFF 합니다 .
3 [ 피듀셜 보정 ] 버튼 마스크 피듀셜 마크의 인식을 실행합니다 .
6-21
6

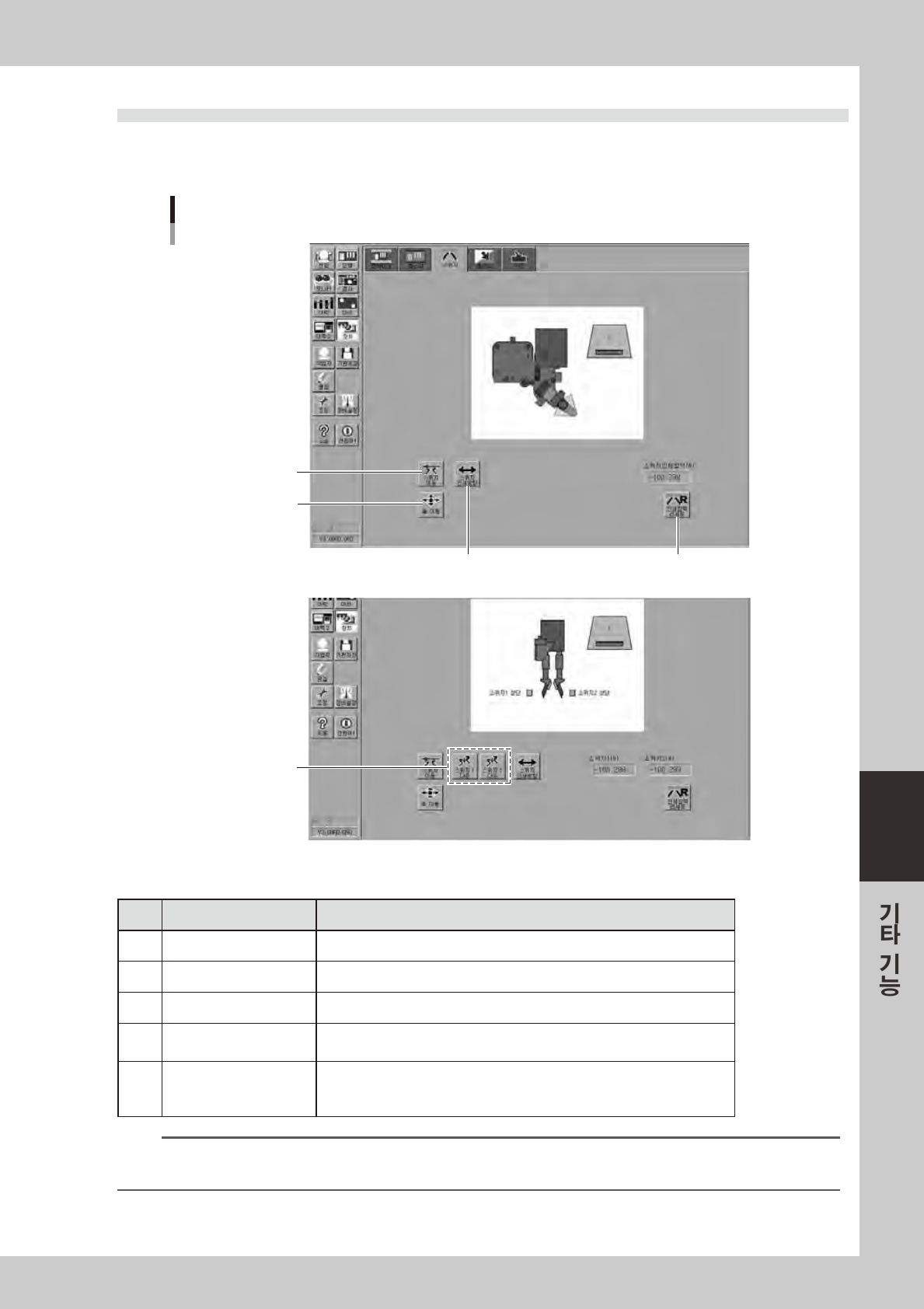

4.4 [ 장치 ]-「스퀴지」탭 화면
[ 장치 ]-「스퀴지」탭화면에서는스퀴지헤드를수동조작할수있습니다 .또한스퀴지헤드의센서상태를그래픽상에서
확인할수도있습니다 .화면상의각버튼의기능에대해설명합니다 .
「장치」-「스퀴지」탭 화면
<3S 헤드>
<더블 스퀴지>
4
3
1
5
2
68620-L3- 00
■ 조작버튼
버튼명 기능
1 [ 스퀴지 이동 ] 버튼 스퀴지를 탈착위치 ( 앞쪽 ) 또는 퇴피위치 ( 안쪽 ) 로 이동합니다 .
2 [ 축 이동 ] 버튼 「축 이동」 화면이 표시됩니다 .( 본 장 「4.1」 참조 )
3 [ 스퀴지 인쇄방향 ] 버튼 스퀴지 인쇄방향을 변경합니다 .
4 [ 인쇄압력 리세트 ] 버튼
현재 스퀴지 헤드에 가해진 힘이 「스퀴지 인쇄압력 (N)」 박스에 표시됩니다 .
[ 인쇄압력 리세트 ] 버튼을 누르면 , 이 수치가 0 으로 리세트됩니다 .
5
스퀴지 1 다운
스퀴지 2 다운
( 더블 스퀴지 사양에 한함 )
스퀴지 1 또는 스퀴지 2 를 위 아래로 움직입니다
참고
기판데이터를 읽은 후 , 또는 「리세트」버튼을 누른 후의 스퀴지 인쇄방향은 초기에는 앞쪽에서 안쪽입니다 . 그 후 인쇄방향
은 번갈아서 전환됩니다 .
6-22
6

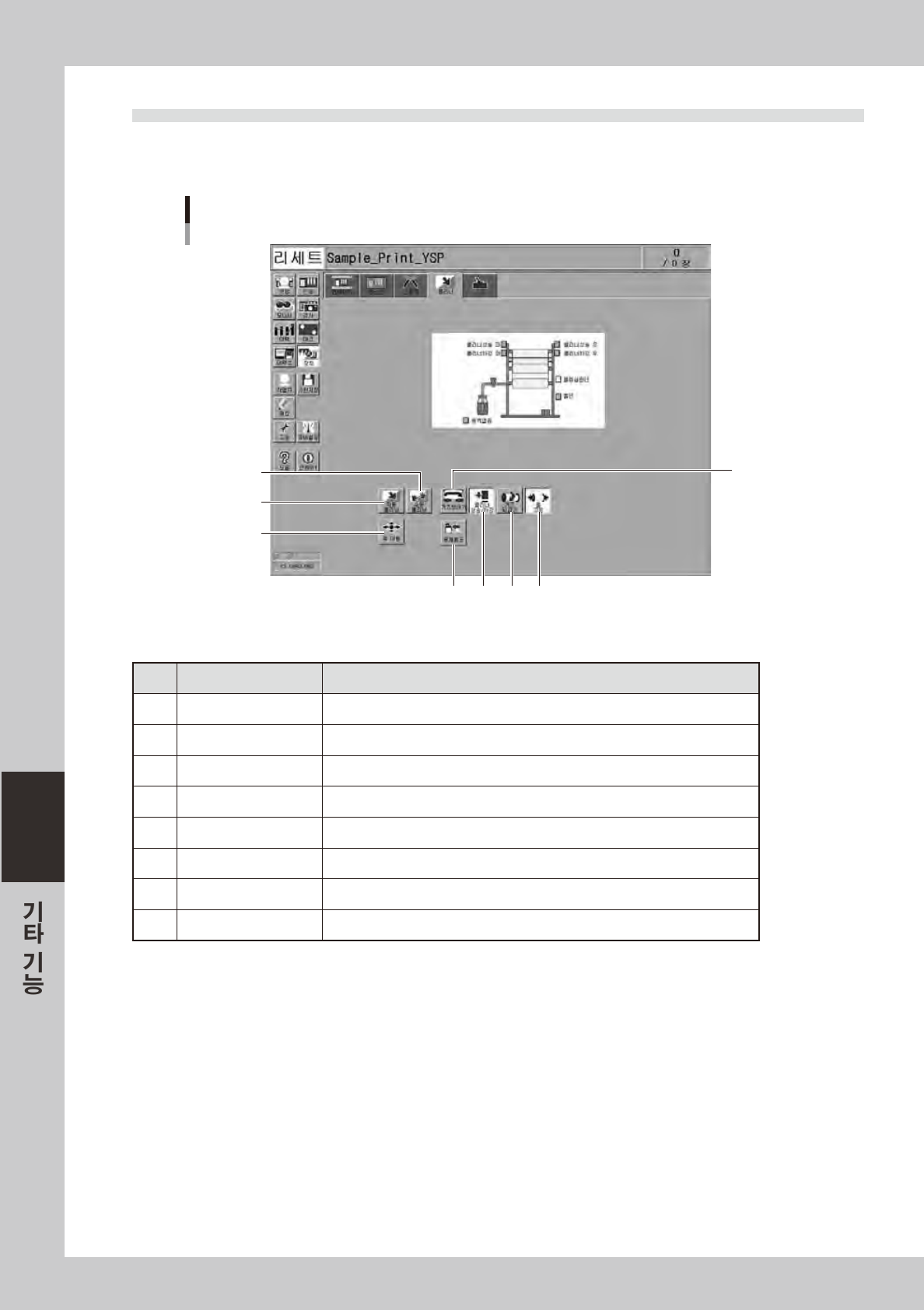

4.5 [ 장치 ]-「클리너」탭 화면
[ 장치 ]-「클리너」탭 화면에서는 클리너 유니트를 수동으로 조작할 수 있습니다 . 또한 클리너의 센서상태
를 그래픽상에서 확인할 수도 있습니다 . 화면상의 각 버튼의 기능에 대해 설명합니다 .
「장치」-「클리너」탭 화면
6 74 5
3
8
2
1
6 8621-L3 -0 0
■ 조작버튼
버튼명 기능
1 [ 축 이동 ] 버튼 「축 이동」 화면이 표시됩니다 .( 본 장 「4.1」 참조 )
2 [ 자동 클리닝 ] 버튼 마스크 뒷면을 자동으로 클리닝합니다 .
3 [ 수동 클리닝 ] 버튼 마스크 뒷면을 손으로 클리닝 할 때는 이 버튼을 누릅니다 .
4 [ 용제펌프 ] 버튼 클리닝용 용제를 거즈에 토출합니다 .
5 [ 클리너 상승 / 하강 ] 버튼 클리너 유니트를 상승 / 하강시킵니다 .
6 [ 거즈 되감기 ] 버튼 거즈롤 ( 하단 롤 ) 을 일정한 피치로 되감습니다 .
7 [ 롤 고정 ] 버튼 거즈롤의 되감기 축의 고정을 해제합니다 . 재차 버튼을 누르면 되감기 축이 고정됩니다 .
8 거즈 보내기 거즈롤 ( 상단 롤 ) 을 일정 피치로 보냅니다 .
