7-1
7
1. 주의 사항
소모부품을교환할때는다음의주의사항을반드시지켜주십시오 .
•
소모부품의교환은반드시폐사의트레이닝을받은사람또는그사람의지시하에실시해주십시오 .
•
소모부품을교환할때는장비를반드시비상정지상태로해주십시오 .
•
부품교환시에이물질이들어가지않도록주의해주십시오 .
•
교환부품은폐사또는폐사의대리점이인정한것을사용해주십시오 .
•
기계본체나사용부품을개조하지마십시오 .소정사양에벗어남은물론안전을유지할수없게됩니다 .
7-2
7
2. 스퀴지의 교환
2.1 유니트 교환
스퀴지를 유니트로 교환할 경우에는 , 교환할 스퀴지의 고정 노브를 풀어서 분리한 후 , 새로운 유니트를
장착합니다 .
■
3S 헤드 ( 유니트 )
대상 부품번호 부품명칭 수량 비고
메탈
(METAL 3S)
KHT-M71A0-00X METAL ASSY,3S 530 1 스퀴지 길이 , 530 mm
KHT-M71A0-10X METAL ASSY,3S 440 1 스퀴지 길이 , 440 mm
KHT-M71A0-20X METAL ASSY,3S 400 1 스퀴지 길이 , 400 mm
KHT-M71A0-30X METAL ASSY,3S 350 1 스퀴지 길이 , 350 mm
KHT-M71A0-40X METAL ASSY,3S 300 1 스퀴지 길이 , 300 mm
KHT-M71A0-50X METAL ASSY,3S 250 1 스퀴지 길이 , 250 mm
우레탄
(URETHANE 3S)
KHT-M71B0-00X URETHANE ASSY,3S 530 1 스퀴지 길이 , 530 mm
KHT-M71B0-10X URETHANE ASSY,3S 440 1 스퀴지 길이 , 440 mm
KHT-M71B0-20X URETHANE ASSY,3S 400 1 스퀴지 길이 , 400 mm
KHT-M71B0-30X URETHANE ASSY,3S 350 1 스퀴지 길이 , 350 mm
KHT-M71B0-40X URETHANE ASSY,3S 300 1 스퀴지 길이 , 300 mm
KHT-M71B0-50X URETHANE ASSY,3S 250 1 스퀴지 길이 , 250 mm
■
W 스퀴지 ( 유니트 )
대상 부품번호 부품명칭 수량 비고
메탈
(METAL W-SQG)
KHT-M71C0- 00X METAL ASSY,W-SQG.530 2 스퀴지 길이 , 530 mm
KHT-M71C0-10X METAL ASSY,W-SQG.440 2 스퀴지 길이 , 440 mm
KHT-M71C0-20X METAL ASSY,W-SQG.400 2 스퀴지 길이 , 400 mm
KHT-M71C0-30X METAL ASSY,W-SQG.350 2 스퀴지 길이 , 350 mm
KHT-M71C0-40X METAL ASSY,W-SQG.300 2 스퀴지 길이 , 300 mm
KHT-M71C0-50X METAL ASSY,W-SQG.250 2 스퀴지 길이 , 250 mm
우레탄
(URETHANE W-SQG)
KHT-M71E0 -00X URE.ASSY,W-SQG.530 2 스퀴지 길이 , 530 mm
KHT-M71E0-10X URE.ASSY,W-SQG.440 2 스퀴지 길이 , 440 mm
KHT-M71E0-20X URE.ASSY,W-SQG.400 2 스퀴지 길이 , 400 mm
KHT-M71E0 -30X URE.ASSY,W-SQ G.3 5 0 2 스퀴지 길이 , 350 mm
KHT-M71E0-40X URE.ASSY,W-SQG.300 2 스퀴지 길이 , 300 mm
KHT-M71E0 -50X U RE.ASSY,W-SQG.250 2 스퀴지 길이 , 250 mm
c
주의
본매뉴얼에기재되어있는부품 ( 부품번호 ) 은발행시의것입니다 .
발주시에는 ,최신내용인지확인하여주십시오 .
7-3
7
2.2 스퀴지 스크레이퍼부의 교환
본 장비의 스퀴지는 , 스퀴지의 스크레이퍼부만 교환할 수가 있습니다 .
█
준비물
•
육각렌치 (4mm)
2.2.1 메탈 스퀴지의 스크레이퍼부
메탈제의 경우는 , 솔더 스크레이퍼부가 부딪혀서 변경되어 버릴 가능성이 있습니다 . 그럴 경우 , 메탈 스크
레이퍼부를 상면에서 고정하고 있는 볼트를 풀어서 교환합니다 .
1
사이드 플레이트를 분리합니다 .
스퀴지의양사이드에있는사이드플레이트를
오른쪽그림과같이분리해주십시오 .
67716-L3-00
2
스퀴지 프레임을 분리합니다 .
육각렌치를사용해서스퀴지프레임과스퀴지의
스크레이퍼부를고정하고있는볼트를빼주십시
오.
67717-L3-00
3
스퀴지 프레임을 장착합니다 .
새로운스퀴지스크레이퍼부에스퀴지프레임을
육각렌치로임시고정시켜주십시오 .
4
장착상태를 확인합니다 .
1. 스퀴지의날부분을어택앵글에가까운각도로
정반또는평평한곳에닿게합니다 .
2. 화살표부분에틈새가없는지확인해서 ,틈새
가있을경우는 ,고정볼트로조정해서틈새가
없도록합니다 .
3. 조정이완료되면고정볼트를확실하게조입니
다.
67718-L3-00
5
사이드 플레이트를 장착합니다 .
분리했을때와반대순으로사이드플레이트를
스퀴지에장착해주십시오 .

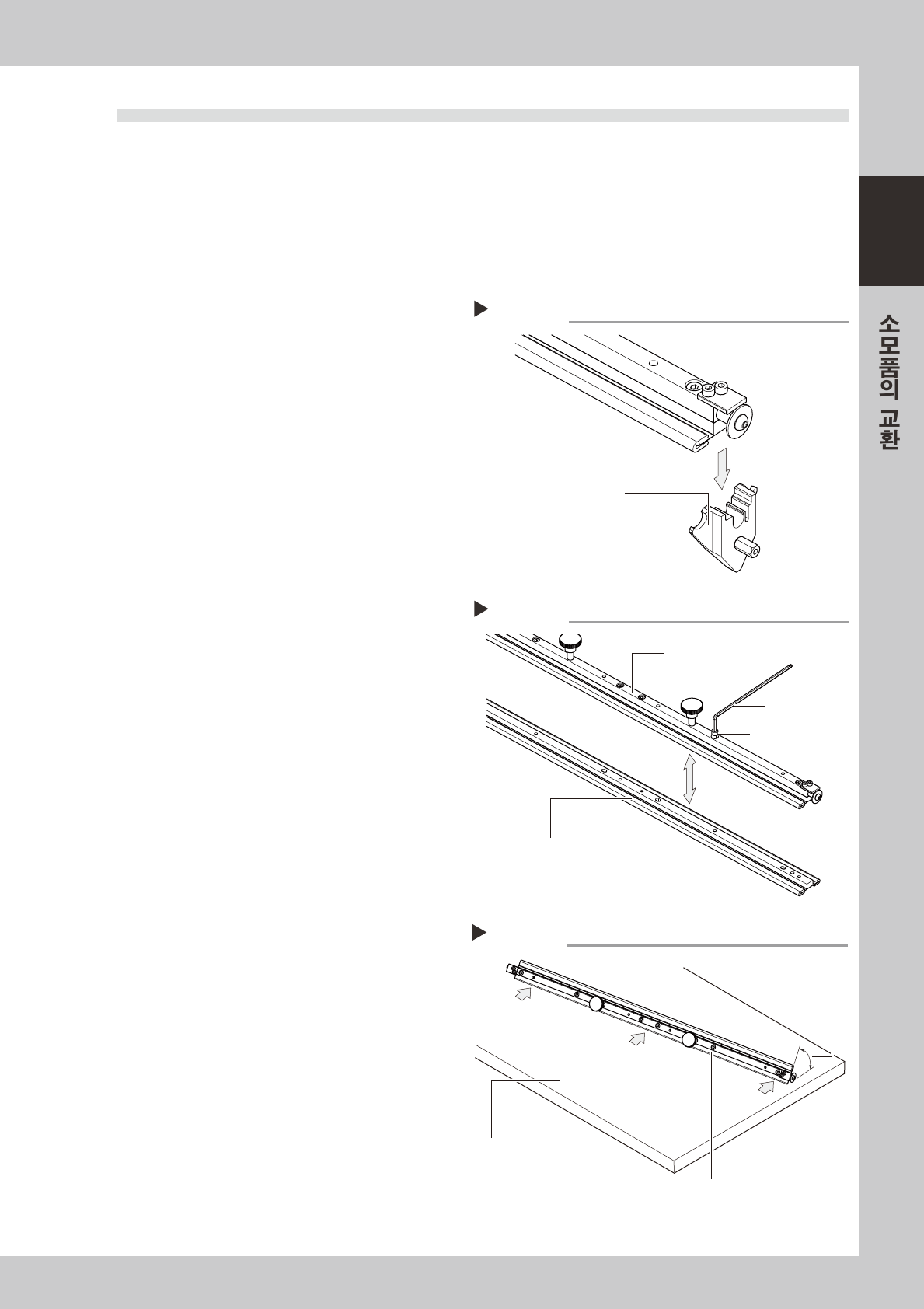

사이드 플레이트의 분리
Step 1
사이드 플레이트
스퀴지 프레임의 분리
Step 2
스퀴지 프레임
육각렌치
고정볼트
새로운 스퀴지의 스크레이퍼부
스퀴지 장착상태 확인
Step 4
정반 또는 평평한 곳
보호 트림(TRIM)을 떼어낸다
어택앵글에
가까운 각도
