7-5 7 ■ W 스퀴지 ( 스퀴지의 스크레이퍼부 ) ✽ 옵션 대상 부 품번호 부 품명칭 수량 비고 Standard METAL W-SQG K H T- M 71 C 3 - 0 0X M ET AL SQ G., 53 0 1 530m m KGY- M 71R3 - 01X ME T AL SQ G. ,4 40 1 440 mm KG J - M 718 3 - 0 3X M ET AL SQ G.,400 1 40…
7-4
7

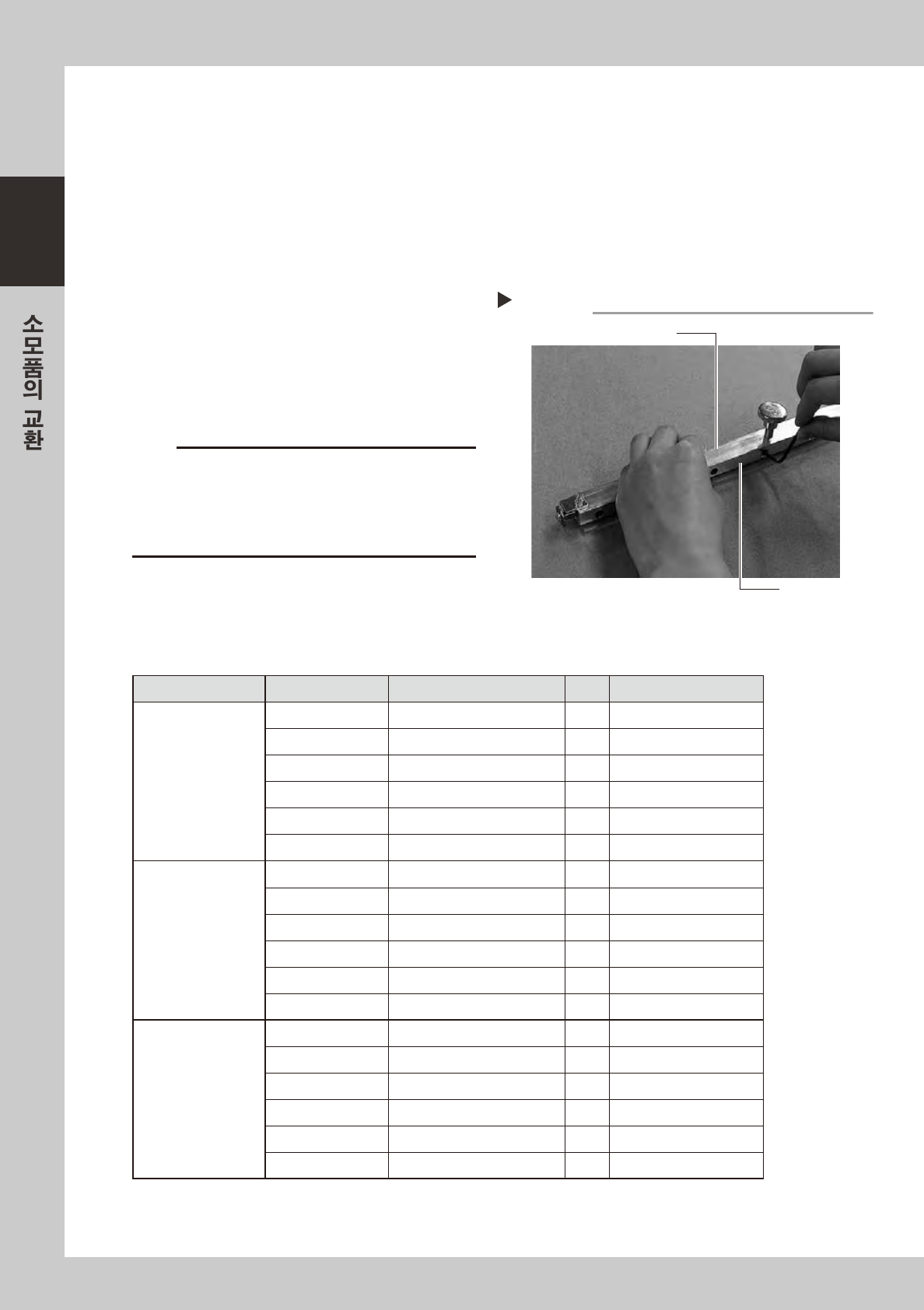

2.2.2 우레탄 스퀴지의 스크레이퍼부
우레탄제의 경우는 , 사용함에 따라 각 ( 모서리 ) 이 마모됩니다 . 마모 또는 각이 깨져 버릴 경우에는 , 우레
탄 스크레이퍼부를 측면에서 고정하고 있는 볼트를 풀어서 교환할 수 있습니다 .
1
사이드 플레이트를 분리합니다 .
스퀴지의양사이드에있는사이드플레이트를분
리해주십시오 .
2
스퀴지 프레임을 분리합니다 .
육각렌치를사용해서스퀴지스크레이퍼부를끼우
고있는플레이트의볼트를빼주십시오 .
3
스퀴지의 스크레이퍼부를 장착합니다 .
교환할스퀴지의스크레이퍼부를프레임과플레이
트로끼워서육각렌치로볼트를조여주십시오 .
6770 4 - L3 -00
c
주의
우레탄스퀴지의스크레이퍼부의볼트를조일때는 ,중앙에서
바깥쪽의볼트의순으로서서히균등한힘으로조여주십시
오 .바깥쪽의볼트부터조이면 ,우레탄부의중앙이휘어질
경우가있습니다 .또 ,정반등의평면상에우레탄부를대이
게한상태에서장착하실것을권장합니다 .
4
사이드 플레이트를 장착합니다 .
사이드플레이트를분리했을때와반대순으로스
퀴지에장착해주십시오 .
■
3S 헤드 ( 스퀴지의 스크레이퍼부 )
대상 부품번호 부품명칭 수량 비고
Standard METAL 3S
KHT-M71AA-A0X METAL SQG.WELD,3S 530 1 530mm
KGY-M71EA-A0X METAL SQG.WELD,3S 44 1 440mm
KGY-M71DA-A0X METAL SQG.WELD,3S 40 1 400mm
KGY-M71CA-A0X METAL SQG.WELD,3S 35 1 350mm
KGY-M71BA-A0X METAL SQG.WELD,3S 30 1 300mm
KGY-M71AA-A0X METAL SQG.WELD,3S 25 1 250mm
Half-etching
KHT-M71AA-B0X METAL (S)WELD,3S 530 1 530mm
KGY-M71EA-B0X METAL SQG.(S)WELD,3S 1 440mm
KGY-M71DA-B0X METAL SQG.(S)WELD,3S 1 400mm
KGY-M71CA-B0X METAL SQG.(S)WELD,3S 1 350mm
KGY-M71BA-B0X METAL SQG.(S)WELD,3S 1 300mm
KGY-M71AA-B0X METAL SQG.(S)WELD,3S 1 250mm
URETHANE 3S
KHT-M71BB-00X URETHANE ASSY,3S 530 1 530mm
KGY-M71K3-A0X URE.SQG.ASSY,3S 440 1 440mm
KGY-M71J3-A0X URE.SQG.ASSY,3S 400 1 400mm
KGY-M71H3-A0X URE.SQG.ASSY,3S 350 1 350mm
KGY-M71G3-A0X URE.SQG.ASSY,3S 300 1 300mm
KGY-M71F3-A0X URE.SQG.ASSY,3S 250 1 250mm
우레탄 스퀴지의 스크레이퍼부
Step 3
스퀴지 프레임
플레이트
7-5
7
■
W 스퀴지 ( 스퀴지의 스크레이퍼부 )
✽
옵션
대상 부품번호 부품명칭 수량 비고
Standard METAL W-SQG
KHT-M71C3-00X METAL SQG.,530 1 530mm
KGY-M71R3-01X METAL SQG.,440 1 440mm
KGJ-M7183-03X METAL SQG.,400 1 400mm
KGJ-M7173-03X METAL SQG.,350 1 350mm
KGJ-M71A3-01X METAL SQG.,300 1 300mm
KGJ-M7193-01X METAL SQG.,250 1 250mm
Half-etching METAL W-SQG
KHT-M71C3-10X METAL SQG.(S),530 1 530mm
KGY-M71R3-10X METAL SQG.(S),440 1 440mm
KGJ-M7183-10X METAL SQG.(S),400 1 400mm
KGJ-M7173-10X METAL SQG.(S),350 1 350mm
KGJ-M71A3-10X METAL SQG.(S),300 1 300mm
KGJ-M7193-10X METAL SQG.(S),250 1 250mm
URETHANE W-SQG
KHT-M71E3-00X URETHANE SQG.,530 1 530mm
KGY-M71W3-00X URETHANE SQG.,440 1 440mm
KGJ-M710C-E0X SQUEEGEE,400 1 400mm
KW3-M7126-00X SQUEEGEE,M 1 350mm
KGJ-M71C3-00X URETHANE SQG.,300 1 300mm
KGJ-M71B3-00X URETHANE SQG.,250 1 250mm
c
주의
본매뉴얼에기재되어있는부품 ( 부품번호 ) 은발행시의것입니다 .
발주시에는 ,최신내용인지확인하여주십시오 .
7-6
7
3. 클리닝용 거즈 롤의 교환
클리닝용거즈롤을전부사용완료했을경우 ,또는생산전환으로사이즈가다른거즈롤을사용할경우는 ,
다음과같은순서대로교환해주십시오 .
c
주의
교환용거즈롤은 ,트러블방지를위해서 ,다음표의YAMAHA순정부품을사용해주십시오 .
■ 거즈 롤의 부품번호
부품번호 부품명칭 비고
KHT-M3660-00X BENCOT,ROLL 530 롤 페이퍼 폭 , 530 mm
KGY-M3660-A0X BENCOT,ROLL 440 롤 페이퍼 폭 , 440 mm
KGY-M3660-B0X BENCOT,ROLL 360 롤 페이퍼 폭 , 360 mm
KGY-M3660-C0X BENCOT,ROLL 260 롤 페이퍼 폭 , 260 mm
c
주의
거즈롤은헤드 ( 스퀴지 ) 의폭을고려해서선택해주십시오 .올바른폭을선택하지않으면헤드및마스크를파손시킬우려가있
습니다 .
c
주의
클리닝유니트를수동으로이동시킬때에는 ,마스크플레이트와의틈새 ( 아래그림의화살표위치 ) 에손이끼이지않도록주의해
주십시오 .
클리닝 유니트
마스크 플레이트
클리닝 유니트
67722 -L 3 - 0 0
