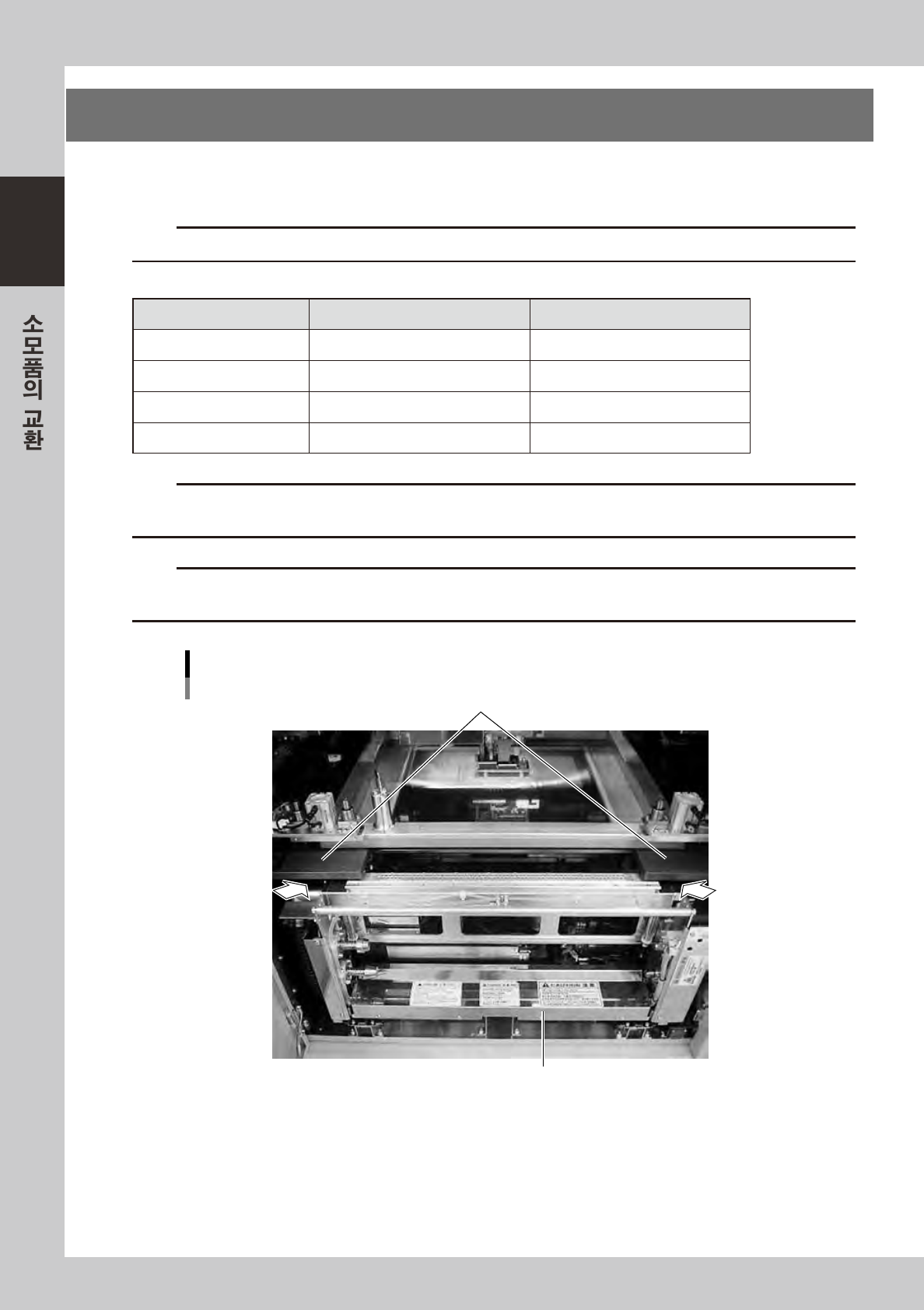

7-6
7
3. 클리닝용 거즈 롤의 교환
클리닝용거즈롤을전부사용완료했을경우 ,또는생산전환으로사이즈가다른거즈롤을사용할경우는 ,
다음과같은순서대로교환해주십시오 .
c
주의
교환용거즈롤은 ,트러블방지를위해서 ,다음표의YAMAHA순정부품을사용해주십시오 .
■ 거즈 롤의 부품번호
부품번호 부품명칭 비고
KHT-M3660-00X BENCOT,ROLL 530 롤 페이퍼 폭 , 530 mm
KGY-M3660-A0X BENCOT,ROLL 440 롤 페이퍼 폭 , 440 mm
KGY-M3660-B0X BENCOT,ROLL 360 롤 페이퍼 폭 , 360 mm
KGY-M3660-C0X BENCOT,ROLL 260 롤 페이퍼 폭 , 260 mm
c
주의
거즈롤은헤드 ( 스퀴지 ) 의폭을고려해서선택해주십시오 .올바른폭을선택하지않으면헤드및마스크를파손시킬우려가있
습니다 .
c
주의
클리닝유니트를수동으로이동시킬때에는 ,마스크플레이트와의틈새 ( 아래그림의화살표위치 ) 에손이끼이지않도록주의해
주십시오 .
클리닝 유니트
마스크 플레이트
클리닝 유니트
67722 -L 3 - 0 0

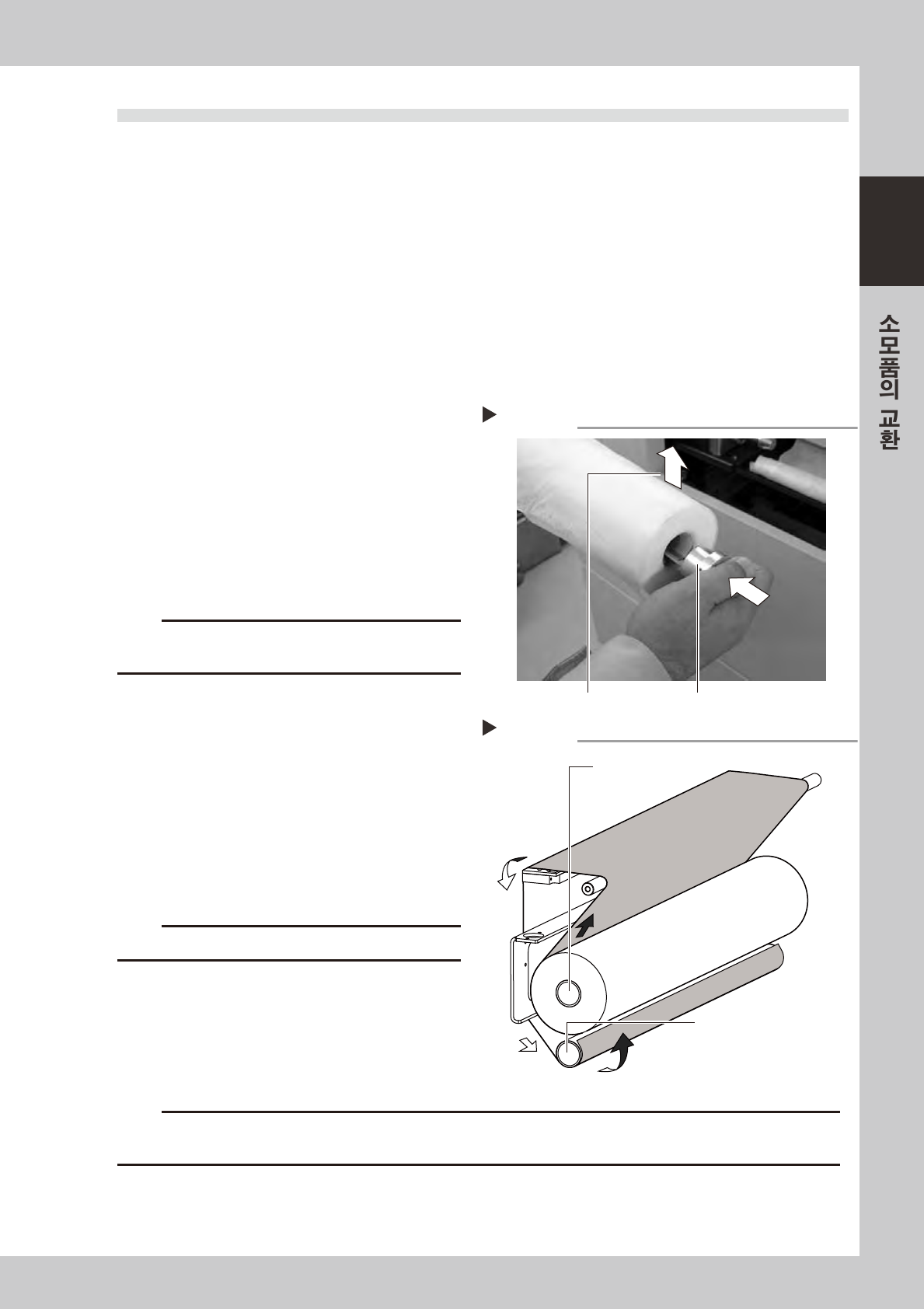

7-7
7
3.1 동일 롤 사이즈를 사용할 경우
e
1
비상정지 버튼을 누른후 , 장비 정면
아래의 안전 커버를 오픈합니다 .
2
와인딩 축의 사용완료 거즈 롤을 탈거
합니다 .
사용완료한거즈롤을왼쪽으로밀면서 ,와인딩
축 ( 아래쪽 ) 으로부터탈거합니다 .이때 ,롤심
지의우측단에끼워져있는축홀더도같이빼주
십시오 .
3
상측 롤 축에 남아 있는 롤 심지를
와인딩 축에 바꿔 끼웁니다 .
상측의빈롤심지를왼쪽으로밀면서 ,심지의우
측에끼운축홀더채로탈거하고 ,와인딩축
( 아래쪽 ) 에끼웁니다 .
4
새로운 거즈 롤의 심지에 축 홀더를
끼웁니다 .
사용완료한거즈롤의심지의우측단에끼워져
있던축홀더를빼서 ,새로운거즈롤의심지의
우측단에끼워주십시오 .
67705 - L3 -0 0
c
주의
축홀더를새로운거즈롤의심지에끼울때는 ,거즈롤의공
급회전방향에주의해주십시오 .
5
새로운 거즈 롤을 상측 롤 축에 끼웁
니다 .
거즈롤을왼쪽으로밀면서 ,상측롤축에끼워주
십시오 .축홀더의가이드가확실하게끼워져있
는지확인해주십시오 .
6
거즈 롤을 가이드에 통과시킵니다 .
좌우의평행성을유지하면서 ,오른쪽그림과같이
거즈롤을가이드에통과시켜주십시오 .
6770 6 - L 3 - 00
c
주의
거즈롤의뒷면은사용하지마십시오 .
7
새로운 거즈 롤의 선단을 와인딩 축에
끼운 롤 심지에 고정시킵니다 .
거즈롤의감김이원활하게되도록접착테이프등
을사용해서고정시킨후 ,와인딩축을2~3 번
회전시켜서거즈롤을감아주십시오 .
c
주의
반드시거즈롤을팽팽하게감아주십시오 .거즈롤이헐렁한상태에서운전을하면 ,장비의일부와접촉해서파손될우려가
있습니다 .
8
안전 커버를 닫고 , 비상정지를 해제해 주십시오 .
거즈 롤의 세팅방법
Step 6
와인딩 축(감는 축)
새로운 거즈 롤
축 홀더 끼우기
Step 4
축 홀더
거즈 롤의 공급회전 방향

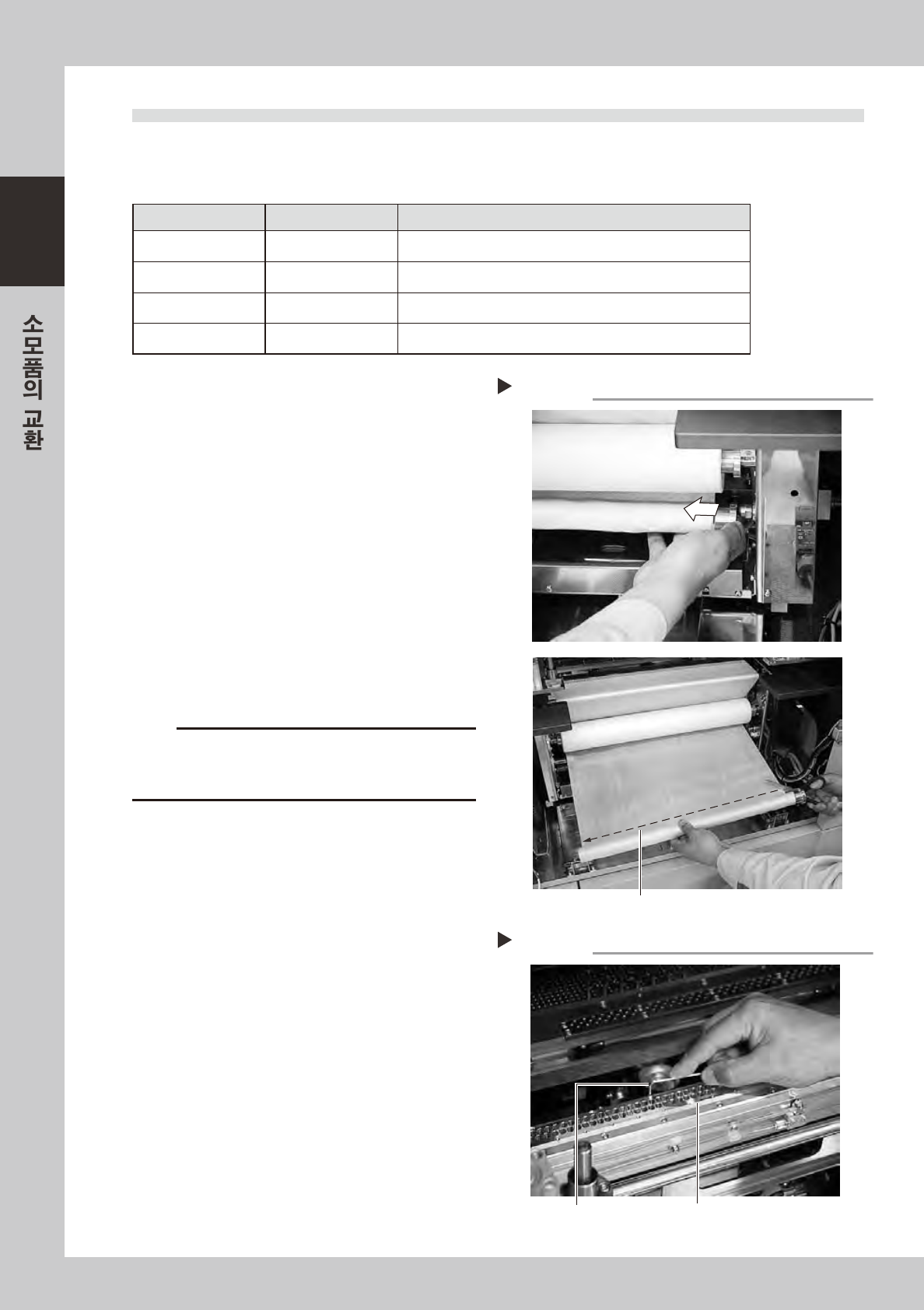

7-8
7
3.2 롤 사이즈를 변경할 경우
생산전환 등으로 롤 사이즈를 변경할 경우에는 , 전용 클리너 폭 변경 유니트 ( 옵션 ) 를 사용할 필요가 있습
니다 .
■ 클리너 폭 변경 유니트
부품번호 부품명칭 비고
KHT-M36C0-00X ROLL UNIT 530 축 홀더 2 세트 , 롤 심지 , 플레이트 (530mm 용 )
KHT-M36C0-A0X ROLL UNIT 440 축 홀더 2 세트 , 롤 심지 , 플레이트 (440mm 용 )
KHT-M36C0-B0X ROLL UNIT 360 축 홀더 2 세트 , 롤 심지 , 플레이트 (360mm 용 )
KHT-M36C0-C0X ROLL UNIT 260 축 홀더 2 세트 , 롤 심지 , 플레이트 (260mm 용 )
e
1
비상정지 버튼을 누른후 , 장비 정면
아래의 안전 커버를 오픈합니다 .
2
롤 페이퍼를 자릅니다 .
롤링측 ( 아래쪽 ) 의롤을분리해서롤페이퍼를잘
라주십시오 .
67 7 07- L3 -00
3
공급쪽 ( 상부 ) 의 롤도 탈거합니다 .
공급쪽롤도와인딩쪽롤과같은식으로탈거해
서 ,전부빼주십시오 .
4
플레이트를 탈착합니다 .
클리닝용용제의분출구인플레이트를육각렌치로
분리해주십시오 .
6770 8- L 3 - 00
c
주의
플레이트를교환하지않고다른사이즈의롤을사용하면 ,
용제가유출되거나 ,클리닝효과가떨어질경우가있습니다 .
반드시올바른사이즈로교환해주십시오 .
롤 페이퍼의 분리
Step 2
자른다
플레이트의 분리
Step 4
플레이트
육각렌치
