7-8
7
3.2 롤 사이즈를 변경할 경우
생산전환 등으로 롤 사이즈를 변경할 경우에는 , 전용 클리너 폭 변경 유니트 ( 옵션 ) 를 사용할 필요가 있습
니다 .
■ 클리너 폭 변경 유니트
부품번호 부품명칭 비고
KHT-M36C0-00X ROLL UNIT 530 축 홀더 2 세트 , 롤 심지 , 플레이트 (530mm 용 )
KHT-M36C0-A0X ROLL UNIT 440 축 홀더 2 세트 , 롤 심지 , 플레이트 (440mm 용 )
KHT-M36C0-B0X ROLL UNIT 360 축 홀더 2 세트 , 롤 심지 , 플레이트 (360mm 용 )
KHT-M36C0-C0X ROLL UNIT 260 축 홀더 2 세트 , 롤 심지 , 플레이트 (260mm 용 )
e
1
비상정지 버튼을 누른후 , 장비 정면
아래의 안전 커버를 오픈합니다 .
2
롤 페이퍼를 자릅니다 .
롤링측 ( 아래쪽 ) 의롤을분리해서롤페이퍼를잘
라주십시오 .
67 7 07- L3 -00
3
공급쪽 ( 상부 ) 의 롤도 탈거합니다 .
공급쪽롤도와인딩쪽롤과같은식으로탈거해
서 ,전부빼주십시오 .
4
플레이트를 탈착합니다 .
클리닝용용제의분출구인플레이트를육각렌치로
분리해주십시오 .
6770 8- L 3 - 00
c
주의
플레이트를교환하지않고다른사이즈의롤을사용하면 ,
용제가유출되거나 ,클리닝효과가떨어질경우가있습니다 .
반드시올바른사이즈로교환해주십시오 .
롤 페이퍼의 분리
Step 2
자른다
플레이트의 분리
Step 4
플레이트
육각렌치
7-9
7
5
교환할 플레이트를 장착합니다 .
사용할롤페이퍼폭에맞는플레이트를장착해
주십시오 .
67709-L3-00
6
공급쪽 ( 상부 ) 의 롤에 축 홀더를 장착
합니다 .
롤페이퍼의방향에주의해서양사이드에축홀
더를끼워주십시오 .
7
롤링측 ( 아래쪽 ) 의 롤을 장착합니다 .
보내는측과같은식으로롤심지에축홀더를끼
운후 ,세팅위치에장착해주십시오 .
67710- L3-00
8
거즈 롤을 가이드에 통과시킵니다 .
좌우의평생성을유지하면서 ,거즈롤을가이드에
통과시켜주십시오 .
c
주의
거즈롤의뒷면은사용하지마십시오 .
9
새로운 거즈 롤의 선단을 롤링 축에
끼운 롤 심지에 고정시킵니다 .
거즈롤의흐름이원활하게되도록접착테이프등
을사용해서고정시킨후 ,롤링축을2~3 번회전
시켜서거즈롤을감아주십시오 .
c
주의
반드시거즈롤을팽팽하게감아주십시오 .거즈롤이헐렁한
상태에서운전을하면 ,장비의일부와접촉해서파손될우려
가있습니다 .
0
안전 커버를 닫고 , 비상정지를 해제해
주십시오 .
플레이트의 장착
Step 5
플레이트(교환용) 용제가 고이는 부분
어댑터(축 홀더)의 장착
Step 7
구동측 롤 어댑터
(축 홀더)
이 부분을 롤의 심지에
끼운다
7-10
7
4. 클리닝용 용제
4.1 용제 사용상의 주의 사항
w
경고
클리닝용 용제에는 이소프로필 알코올 또는 에틸알코올 이외는 사용하지 마십시오 . 다른 용제를 사용하면 인화될 수 있습니
다.
w
경고
아세톤은 절대로 사용하지 마십시오 . 용제튜브나 클리닝 장치가 열화되어 세척액이 샐 우려가 있습니다 . 또한 사용한 클리닝
용 알코올은 반복해서 사용하지 마십시오 .
w
경고
이소프로필 알코올을 사용할 경우는 취급에 주의해 주십시오 . 장기간 흡입하면 인체에 해를 끼칠 수 있습니다 .

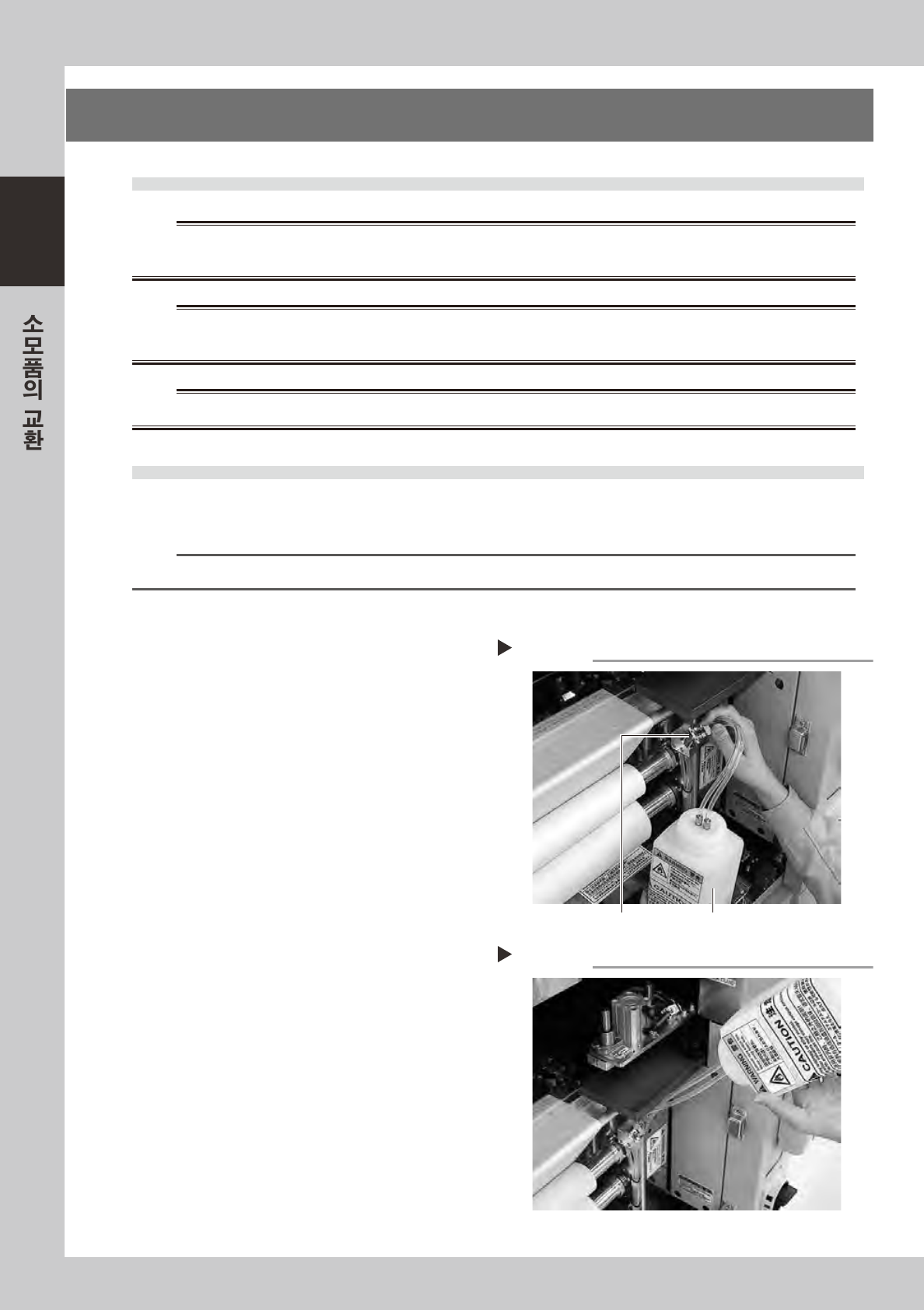

4.2 용제의 보급방법
클리닝용 용제가 적어지면 용제가 펌프까지 도달하지 않게 됩니다 . 그럴 경우 , 에러 화면이 표시되어 습식
클리닝을 할 수 없게 되므로 , 다음과 같은 순서에 따라 전용 툴을 사용해서 용제를 보급해 주십시오 .
n
요점
작업전에 용제는 원활하게 공급되도록 꽉 채워 두십시오 . 또 , 보틀의 캡은 확실하게 잠겨 있는지 확인해 주십시오 .
e
1
비상정지 버튼을 누른후 , 장비 정면
아래의 안전 커버를 오픈합니다 .
2
노즐을 조인트부에 끼웁니다 .
용제가든전용툴 ( 용제보급용보틀 ) 의노즐을
용제탱크의보급용조인트에끼워주십시오 .
67711-L3-00
3
용제를 주입합니다 .
보틀을거꾸로해서용제를주입시켜주십시오 .
67712-L3-00
노즐 끼우기
Step 2
용제 보급용 보틀
조인트부
용제의 보급
Step 3
