7-10
7
4. 클리닝용 용제
4.1 용제 사용상의 주의 사항
w
경고
클리닝용 용제에는 이소프로필 알코올 또는 에틸알코올 이외는 사용하지 마십시오 . 다른 용제를 사용하면 인화될 수 있습니
다.
w
경고
아세톤은 절대로 사용하지 마십시오 . 용제튜브나 클리닝 장치가 열화되어 세척액이 샐 우려가 있습니다 . 또한 사용한 클리닝
용 알코올은 반복해서 사용하지 마십시오 .
w
경고
이소프로필 알코올을 사용할 경우는 취급에 주의해 주십시오 . 장기간 흡입하면 인체에 해를 끼칠 수 있습니다 .
4.2 용제의 보급방법
클리닝용 용제가 적어지면 용제가 펌프까지 도달하지 않게 됩니다 . 그럴 경우 , 에러 화면이 표시되어 습식
클리닝을 할 수 없게 되므로 , 다음과 같은 순서에 따라 전용 툴을 사용해서 용제를 보급해 주십시오 .
n
요점
작업전에 용제는 원활하게 공급되도록 꽉 채워 두십시오 . 또 , 보틀의 캡은 확실하게 잠겨 있는지 확인해 주십시오 .
e
1
비상정지 버튼을 누른후 , 장비 정면
아래의 안전 커버를 오픈합니다 .
2
노즐을 조인트부에 끼웁니다 .
용제가든전용툴 ( 용제보급용보틀 ) 의노즐을
용제탱크의보급용조인트에끼워주십시오 .
67711-L3-00
3
용제를 주입합니다 .
보틀을거꾸로해서용제를주입시켜주십시오 .
67712-L3-00
노즐 끼우기
Step 2
용제 보급용 보틀
조인트부
용제의 보급
Step 3
7-11
7
4
전용 툴을 빼냅니다 .
용제의보급이완료되면자동적으로전용툴로부
터의공급이중단됩니다 .전용툴을조인트부로부
터빼주십시오 .
67713-L3-00
5
장비 정면 아래의 안전 커버를 닫고 ,
비상정지를 해제합니다 .

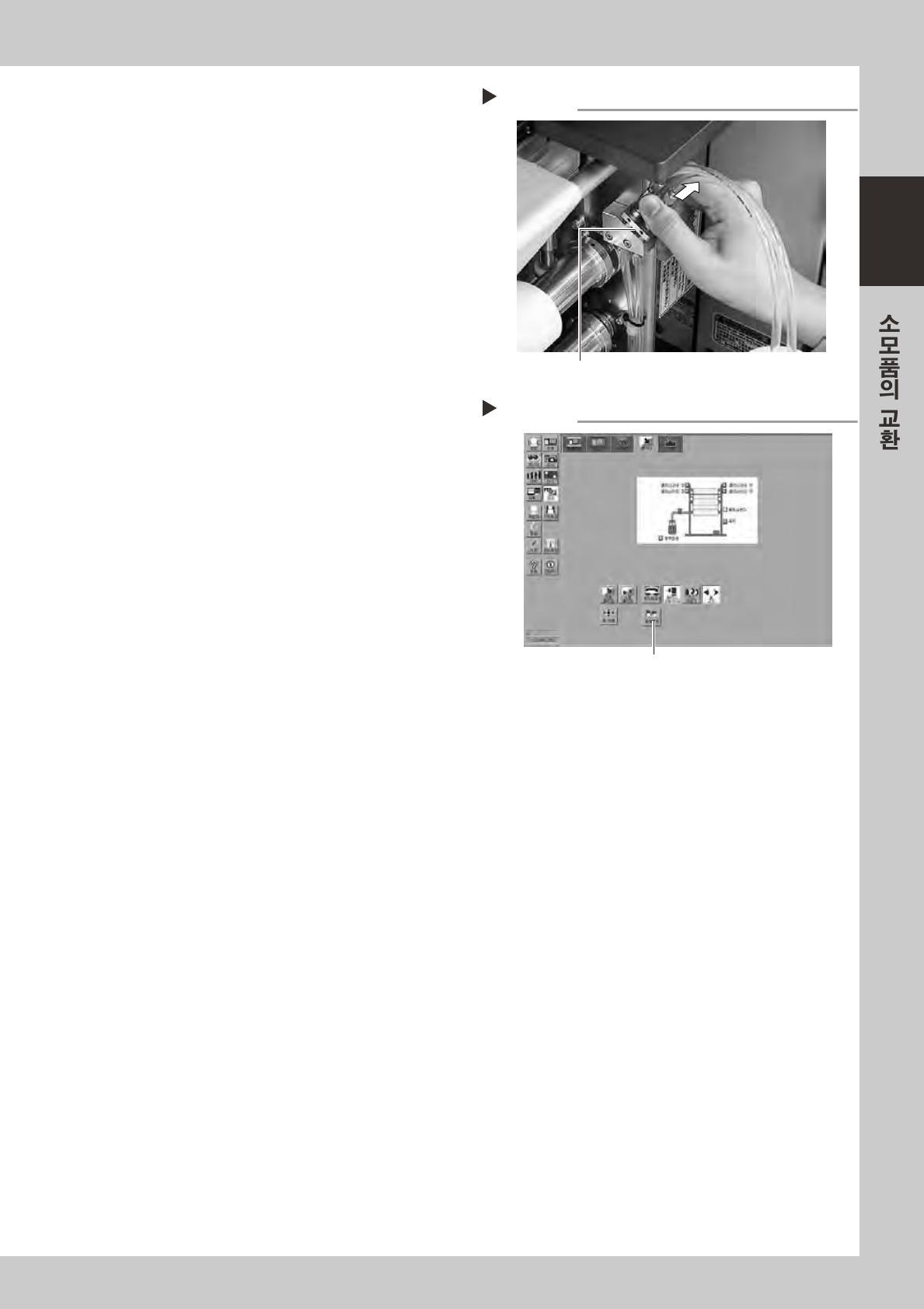

6
용제를 용제 도달 센서부까지 보급합니
다.
1. 장치화면에서「클리너」탭을선택합니다 .
2. [ 용제펌프 ] 버튼을눌러서「용제도달센서부」
까지용제를보급합니다 .
3. 거즈롤에용제가스며들기시작하면펌프를
중단합니다 .
68700-L3 -0 0
7
보급 상태를 확인합니다 .
장비상부의표시등인노란색램프와조작화면의
스테이터스에리어의「에러」표시가꺼진것을확
인해주십시오 .
전용 툴 빼기
Step 4
조인트부에서 뺀다
용제펌프
Step 6
이 버튼을 누른다
7-12
7
4.3 장기보관할 경우의 작업방법
용제 펌프를 장기간 ( 약 6 개월 이상 ) 사용하지 않을 경우에는 , 내부가 건조되어 동작불량의 원인이 될 수
수 있습니다 . 이것을 방지하기 위해 펌프부의 용제 경로를 차단할 필요가 있습니다 . 다음과 같이 용제 경로
의 차단방법에 대해서 설명합니다 .
█
용제 경로의 차단방법

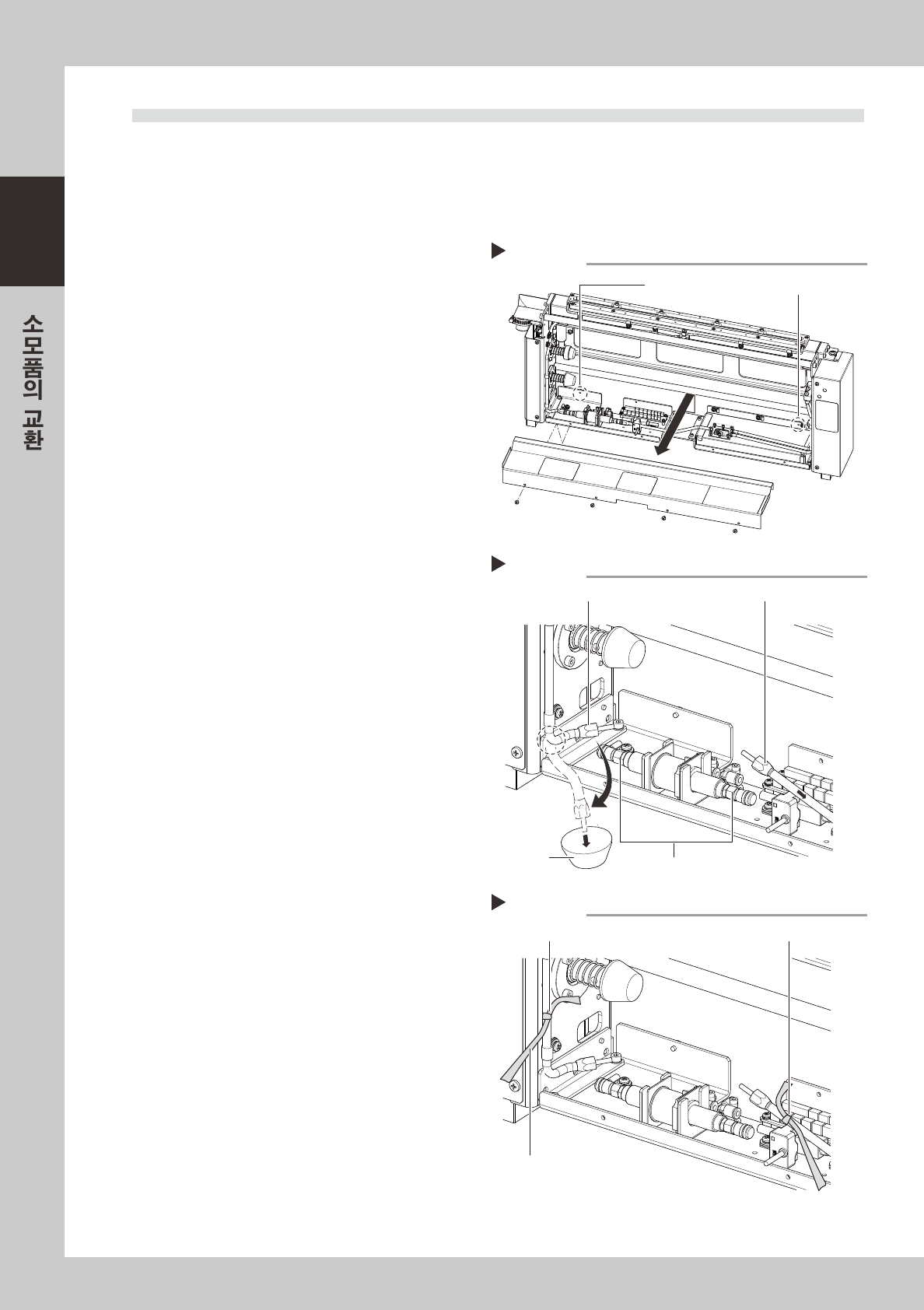

1
클리너 커버를 탈착합니다 .
1. 클리너커버의뒤쪽을고정하고있는나사2 개
( 우측그림의둥근점선부분 ) 를풉니다 .( 완
전히분리할필요는없습니다 .)
2. 계속해서앞쪽에있는4 군데의나사를분리합
니다 .
3. 위로들어올려서앞쪽으로당기면커버를탈
착시킬수있습니다 .
67719 -L3 -00
2
조인트를 분리합니다 .
헤드쪽과탱크쪽2 군데의조인트를범프섹션의조
인트로부터분리합니다 .
헤드쪽의조인트를떼어낼때에는 ,호스내에남아
있는알코올이흘러나올수있으므로 ,주의해주
십시오 .
1. 우측그림의점선부분의호스를구부린상태에
서헤드쪽의조인트를뺍니다 .
2. 용기등을준비하고 ,구부린부분을풀어서용
기에알코올을배출시킵니다 .
3. 탱크쪽의조인트는 ,분리한후곧바로위로향
하게해서호스내의알코올을탱크쪽으로빠지
게합니다 .
67720-L 3 - 00
3
분리시킨 호스에 마킹합니다 .
Step2 에서분리한2 개의호스부에노란색리본
등을감아서마킹해둡니다 .
67721-L3-00
4
클리너 커버를 부착합니다 .
Step1 에서커버를탈착시킨순서와반대순으로
클리너커버를부착합니다 .호스를분리해놓은
것을알수있도록커버바깥쪽에서리본이보이도
록부착해주십시오 .
█
복구방법
「용제경로의차단방법」과반대순으로호스를접속시
키고 ,전술의「4.2용제의보급방법」을참조해서용제
를보급합니다 .
보급이완료되면 ,용제펌프가정상적으로동작되는지
확인해주십시오 .
클리너 커버의 탈착
Step 1
우선 이 2군데의 나사를 조금 풀어둔다
조인트의 분리
Step 2
조인트(헤드쪽)
펌프섹션(조인트)
용기
조인트(탱크쪽)
호스의 마킹
Step 3
마킹(노란색 리본 등)
마킹
커버의 바깥쪽에서 보이도록 한다
