7-12 7 4 .3 장기 보 관할 경 우 의 작업방법 용제 펌 프 를 장기 간 ( 약 6 개월 이 상 ) 사 용하지 않을 경우에는 , 내부 가 건조되 어 동 작불량의 원 인 이 될 수 수 있 습니다 . 이것 을 방지 하 기 위 해 펌 프부의 용제 경 로를 차 단할 필요가 있습니 다 . 다 음과 같이 용제 경로 의 차단방법 에 대해서 설 명 합니 다 . █ 용 제 경로 의 차단 방법 1 클리…

7-11

전용 툴을 빼냅니다 .

용제의보급이완료되면자동적으로전용툴로부

터의공급이중단됩니다 .전용툴을조인트부로부

터빼주십시오 .

67713-L3-00

장비 정면 아래의 안전 커버를 닫고 ,

비상정지를 해제합니다 .

용제를 용제 도달 센서부까지 보급합니

다.

1. 장치화면에서「클리너」탭을선택합니다 .

2. [ 용제펌프 ] 버튼을눌러서「용제도달센서부」

까지용제를보급합니다 .

3. 거즈롤에용제가스며들기시작하면펌프를

중단합니다 .

68700-L3 -0 0

보급 상태를 확인합니다 .

장비상부의표시등인노란색램프와조작화면의

스테이터스에리어의「에러」표시가꺼진것을확

인해주십시오 .

전용 툴 빼기

Step 4

조인트부에서 뺀다

용제펌프

Step 6

이 버튼을 누른다

7-12

4.3 장기보관할 경우의 작업방법

용제 펌프를 장기간 ( 약 6 개월 이상 ) 사용하지 않을 경우에는 , 내부가 건조되어 동작불량의 원인이 될 수

수 있습니다 . 이것을 방지하기 위해 펌프부의 용제 경로를 차단할 필요가 있습니다 . 다음과 같이 용제 경로

의 차단방법에 대해서 설명합니다 .

█

용제 경로의 차단방법

클리너 커버를 탈착합니다 .

1. 클리너커버의뒤쪽을고정하고있는나사2 개

( 우측그림의둥근점선부분 ) 를풉니다 .( 완

전히분리할필요는없습니다 .)

2. 계속해서앞쪽에있는4 군데의나사를분리합

니다 .

3. 위로들어올려서앞쪽으로당기면커버를탈

착시킬수있습니다 .

67719 -L3 -00

조인트를 분리합니다 .

헤드쪽과탱크쪽2 군데의조인트를범프섹션의조

인트로부터분리합니다 .

헤드쪽의조인트를떼어낼때에는 ,호스내에남아

있는알코올이흘러나올수있으므로 ,주의해주

십시오 .

1. 우측그림의점선부분의호스를구부린상태에

서헤드쪽의조인트를뺍니다 .

2. 용기등을준비하고 ,구부린부분을풀어서용

기에알코올을배출시킵니다 .

3. 탱크쪽의조인트는 ,분리한후곧바로위로향

하게해서호스내의알코올을탱크쪽으로빠지

게합니다 .

67720-L 3 - 00

분리시킨 호스에 마킹합니다 .

Step2 에서분리한2 개의호스부에노란색리본

등을감아서마킹해둡니다 .

67721-L3-00

클리너 커버를 부착합니다 .

Step1 에서커버를탈착시킨순서와반대순으로

클리너커버를부착합니다 .호스를분리해놓은

것을알수있도록커버바깥쪽에서리본이보이도

록부착해주십시오 .

█

복구방법

「용제경로의차단방법」과반대순으로호스를접속시

키고 ,전술의「4.2용제의보급방법」을참조해서용제

를보급합니다 .

보급이완료되면 ,용제펌프가정상적으로동작되는지

확인해주십시오 .

클리너 커버의 탈착

Step 1

우선 이 2군데의 나사를 조금 풀어둔다

조인트의 분리

Step 2

조인트(헤드쪽)

펌프섹션(조인트)

용기

조인트(탱크쪽)

호스의 마킹

Step 3

마킹(노란색 리본 등)

마킹

커버의 바깥쪽에서 보이도록 한다

7-13

5. 흡인 블로워 유니트

흡인블로워유니트는 ,장비가비상정지중이라도상시운전을합니다 .따라서정기적으로필터의청소및교환

을실시할필요가있습니다 .필터를청소및교환할경우는 ,다음과같은순서대로실시해주십시오 .

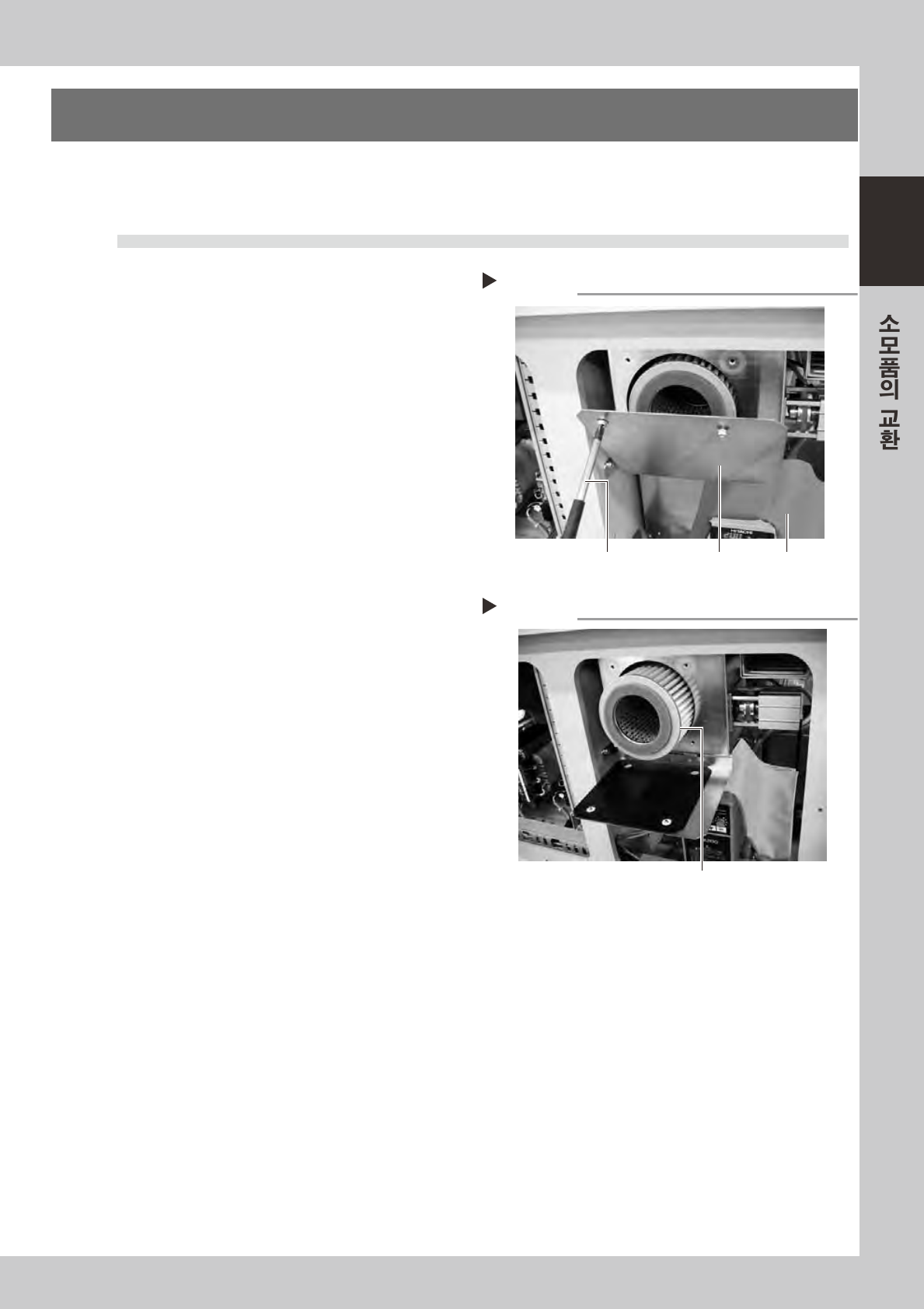

5.1 필터의 교환

비상정지 버튼을 누릅니다 .

장비 후면의 커버를 오픈합니다 .

인버터 본체를 보호합니다 .

인버터본체에헝겊등을씌워서먼지가들어가지

않도록해주십시오 .

67714-L3-00

커버를 떼어냅니다 .

십자드라이버로상부의나사2 개를분리해주십

시오 .앞쪽으로쓰러지듯이커버가열립니다 .

필터를 꺼내서 청소합니다 .

링형상의필터를꺼내고 ,에어건을사용해서

안쪽으로부터블로우해주십시오 .

67715-L3-00

필터를 원상태로 합니다 .

필터를원위치에끼우고 ,커버를닫아주십시오 .

커버의 분리

Step 3, 4

십자 드라이버 헝겊커버

필터의 분리

Step 5

필터
