4.3 장기보관할 경우의 작업방법
용제 펌프를 장기간 ( 약 6 개월 이상 ) 사용하지 않을 경우에는 , 내부가 건조되어 동작불량의 원인이 될 수
수 있습니다 . 이것을 방지하기 위해 펌프부의 용제 경로를 차단할 필요가 있습니다 . 다음과 같이 용제 경로
의 차단방법에 대해서 설명합니다 .
█
용제 경로의 차단방법
1
클리너 커버를 탈착합니다 .
1. 클리너커버의뒤쪽을고정하고있는나사2 개
( 우측그림의둥근점선부분 ) 를풉니다 .( 완
전히분리할필요는없습니다 .)
2. 계속해서앞쪽에있는4 군데의나사를분리합
니다 .
3. 위로들어올려서앞쪽으로당기면커버를탈
착시킬수있습니다 .
67719 -L3 -00
2
조인트를 분리합니다 .
헤드쪽과탱크쪽2 군데의조인트를범프섹션의조
인트로부터분리합니다 .
헤드쪽의조인트를떼어낼때에는 ,호스내에남아
있는알코올이흘러나올수있으므로 ,주의해주
십시오 .
1. 우측그림의점선부분의호스를구부린상태에
서헤드쪽의조인트를뺍니다 .
2. 용기등을준비하고 ,구부린부분을풀어서용
기에알코올을배출시킵니다 .
3. 탱크쪽의조인트는 ,분리한후곧바로위로향
하게해서호스내의알코올을탱크쪽으로빠지
게합니다 .
67720-L 3 - 00
3
분리시킨 호스에 마킹합니다 .
Step2 에서분리한2 개의호스부에노란색리본
등을감아서마킹해둡니다 .
67721-L3-00
4
클리너 커버를 부착합니다 .
Step1 에서커버를탈착시킨순서와반대순으로
클리너커버를부착합니다 .호스를분리해놓은
것을알수있도록커버바깥쪽에서리본이보이도
록부착해주십시오 .
█
복구방법
「용제경로의차단방법」과반대순으로호스를접속시
키고 ,전술의「4.2용제의보급방법」을참조해서용제
를보급합니다 .
보급이완료되면 ,용제펌프가정상적으로동작되는지
확인해주십시오 .
클리너 커버의 탈착
Step 1
우선 이 2군데의 나사를 조금 풀어둔다
조인트의 분리
Step 2
조인트(헤드쪽)
펌프섹션(조인트)
용기
조인트(탱크쪽)
호스의 마킹
Step 3
마킹(노란색 리본 등)
마킹
커버의 바깥쪽에서 보이도록 한다
7-13
7
5. 흡인 블로워 유니트
흡인블로워유니트는 ,장비가비상정지중이라도상시운전을합니다 .따라서정기적으로필터의청소및교환
을실시할필요가있습니다 .필터를청소및교환할경우는 ,다음과같은순서대로실시해주십시오 .
5.1 필터의 교환
e
1
비상정지 버튼을 누릅니다 .
2
장비 후면의 커버를 오픈합니다 .
3
인버터 본체를 보호합니다 .
인버터본체에헝겊등을씌워서먼지가들어가지
않도록해주십시오 .
67714-L3-00
4
커버를 떼어냅니다 .
십자드라이버로상부의나사2 개를분리해주십
시오 .앞쪽으로쓰러지듯이커버가열립니다 .
5
필터를 꺼내서 청소합니다 .
링형상의필터를꺼내고 ,에어건을사용해서
안쪽으로부터블로우해주십시오 .
67715-L3-00
6
필터를 원상태로 합니다 .
필터를원위치에끼우고 ,커버를닫아주십시오 .
커버의 분리
Step 3, 4
십자 드라이버 헝겊커버
필터의 분리
Step 5
필터

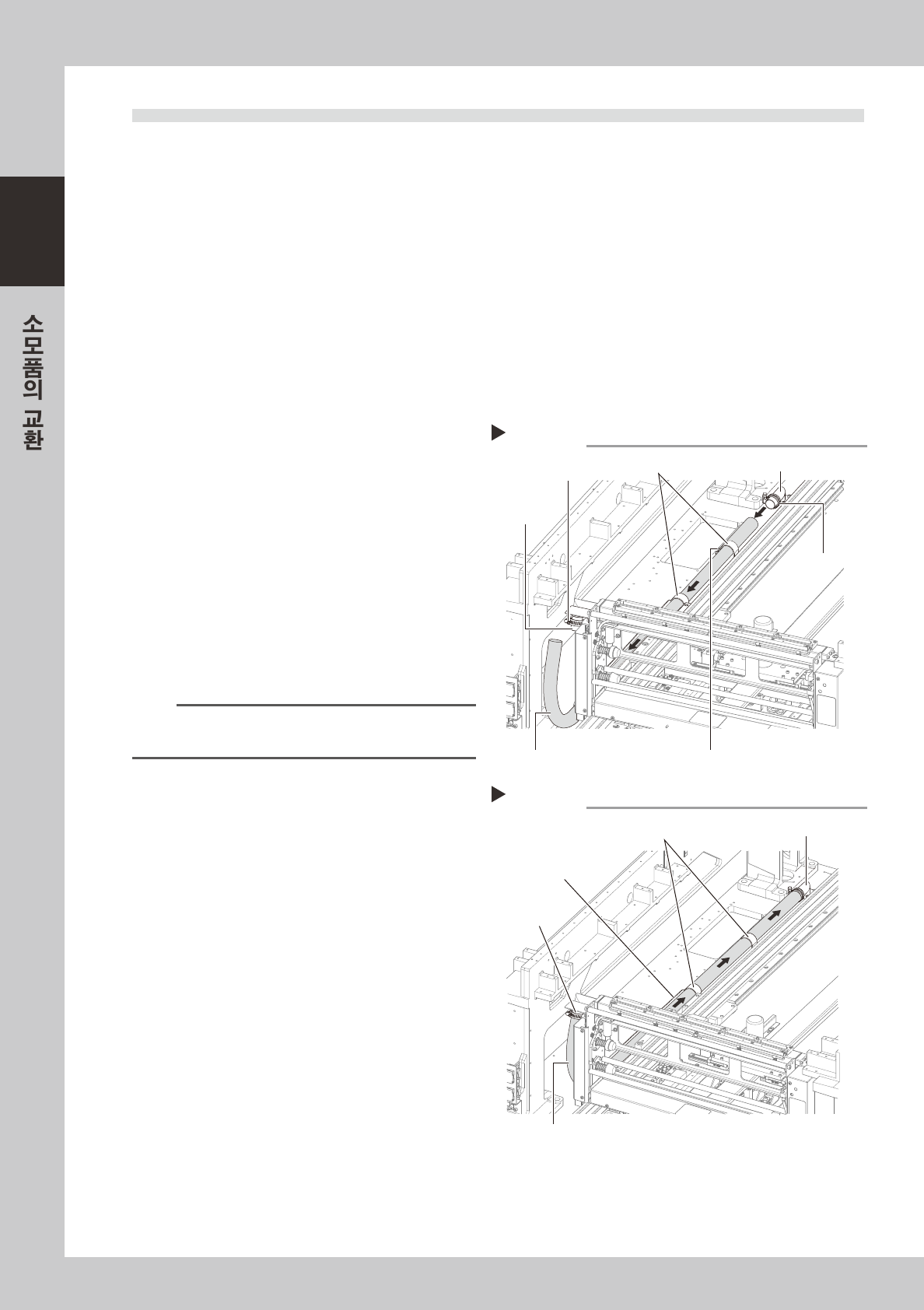

7-14
7
5.2 블로워 호스의 교환
블로워 호스를 교환할 경우는 , 다음과 같은 순서로 실시해 주십시오 .
e
1
비상정지 버튼을 누릅니다 .
2
장비 후면의 커버를 오픈합니다 .
3
블로워측의 블로워 호스를 분리합니다 .
1. Y 축을앞쪽으로이동시킵니다 .
2. 일자드라이버로호스밴드를분리하고 ,버큠
파이프로부터블로워호스를빼주십시오 .
3. 육각렌치 (4mm) 로호스클램프의고정볼트
( 각2 개 ) 를느슨하게합니다 .
4
장비 정면의 커버를 오픈합니다 .
5
클리너측에서 블로워 호스를 분리합
니다 .
1. 클리너헤드를앞쪽으로당깁니다 .
2. 일자드라이버로호스밴드를풀어서 ,
조인트로부터블로워호스를분리합니다 .
3. 블로워호스를앞쪽으로당겨서뺍니다 .
67723-L3-00
6
클리너측에서 새로운 블로워 호스를
삽입 합니다 .
1. 새로운블로워호스를삽입하고 ,호스클램프
를통과시킵니다 .
n
요점
블로워 호스를 삽입할 때에는 , 블로워 호스의 구부러짐이
자연스럽게 위로 항하도록 삽입합니다 .
2. 조인트에블로워호스를접속하고 ,일자드라
이버로호스밴드를조여서고정합니다 .
7
블로워측의 블로워 호스를 버큠 파이프
에 임시 접속합니다 .
1. Y 축을앞쪽으로이동시킵니다 .
2. 블로워호스를버큠파이프에임시접속합니
다.
6772 4 -L 3 - 0 0
8
클리너측에서 블로워 호스의 위치를
확인합니다 .
클리너헤드를Y 방향으로이동시켜서 ,블로워
호스가호스가이드에똑바로들어있는지확인합
니다 .
블로워 호스의 분리
Step 5
호스 밴드
호스 밴드
호스 클램프
고정볼트 (각 2개)
조인트
버큠 파이프
블로어 호스
블로워 호스의 삽입
Step 6,7
호스 가이드
블로워 호스
진공 파이프
호스 클램프
조인트
