7-16
7

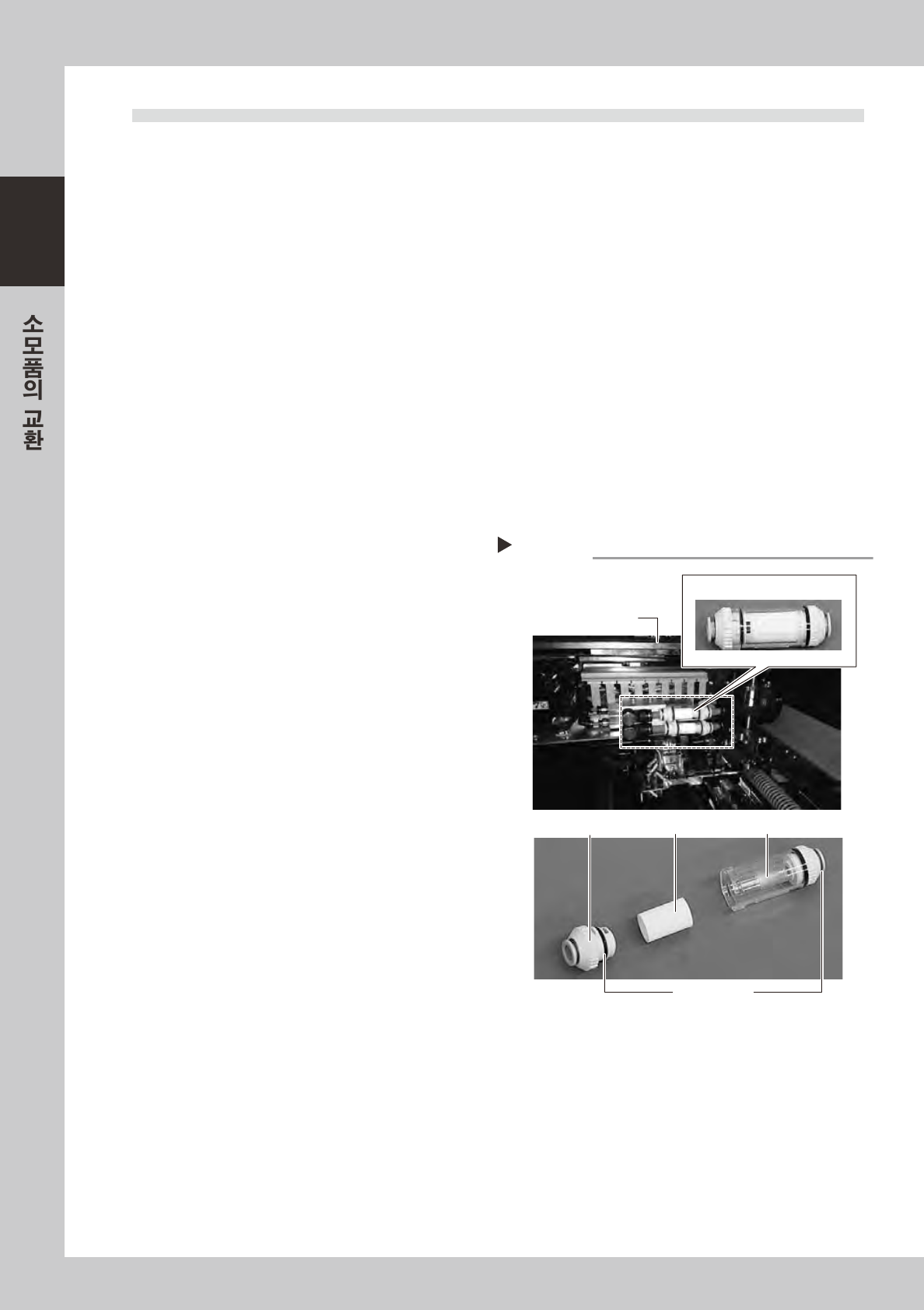

5.2 마스크 흡착 필터의 청소와 교환
마스크 흡착 필터의 청소와 교환방법에 대해서 다음과 같이 설명합니다 .
█
준비물
•
십자드라이버
•
교환용필터
(KGR-M9933-F0X FILTER, SPARE
）
•
에어블로우툴 ( 옵션구입품 )
e
1
비상정지 버튼을 누릅니다 .
작업을안전하게실행하기위해서 ,반드시장비를
비상정지상태로해주십시오 .
2
인쇄 테이블을 안쪽으로 이동시킵니다 .
필트유닛에접근하기수월하도록 ,수동으로인쇄
테이블을안쪽으로이동시켜주십시오 .
3
유지보수용 상부 도어를 오픈합니다 .
장비배면의유지보수용상부도어를열어주십시
오.
4
필터 유닛을 분리합니다 .
에어호스로부터필터유닛을분리해주십시오 .
67725 -L 3 - 00
5
필터유닛에서 필터를 꺼냅니다 .
L(Lock),O(Open) 의각인이있는조인트캡을
O 방향으로돌려서빼고 ,투명케이스로부터필터
를꺼내주십시오 .
6
필터를 청소합니다 .
분리한필터의안쪽과바깥쪽에서에어블로우
툴로불로우해주십시오 .더러움이심할경우는
새로운필터로교환해주십시오 .
7
필터 유닛을 장착합니다 .
1. 필터를투명케이스에넣고 ,조인트캡을L 방
향으로돌려서잠금니다 .
2. 필터유닛의화살표 ( ▲ ) 가이젝터쪽으로향
하도록에어호스에장착합니다 .
Step 4,5
필터 유니트
백업 유니트
조인트 캡
필터 투명 케이스
필터 유니트
LO 각인
7-17
7

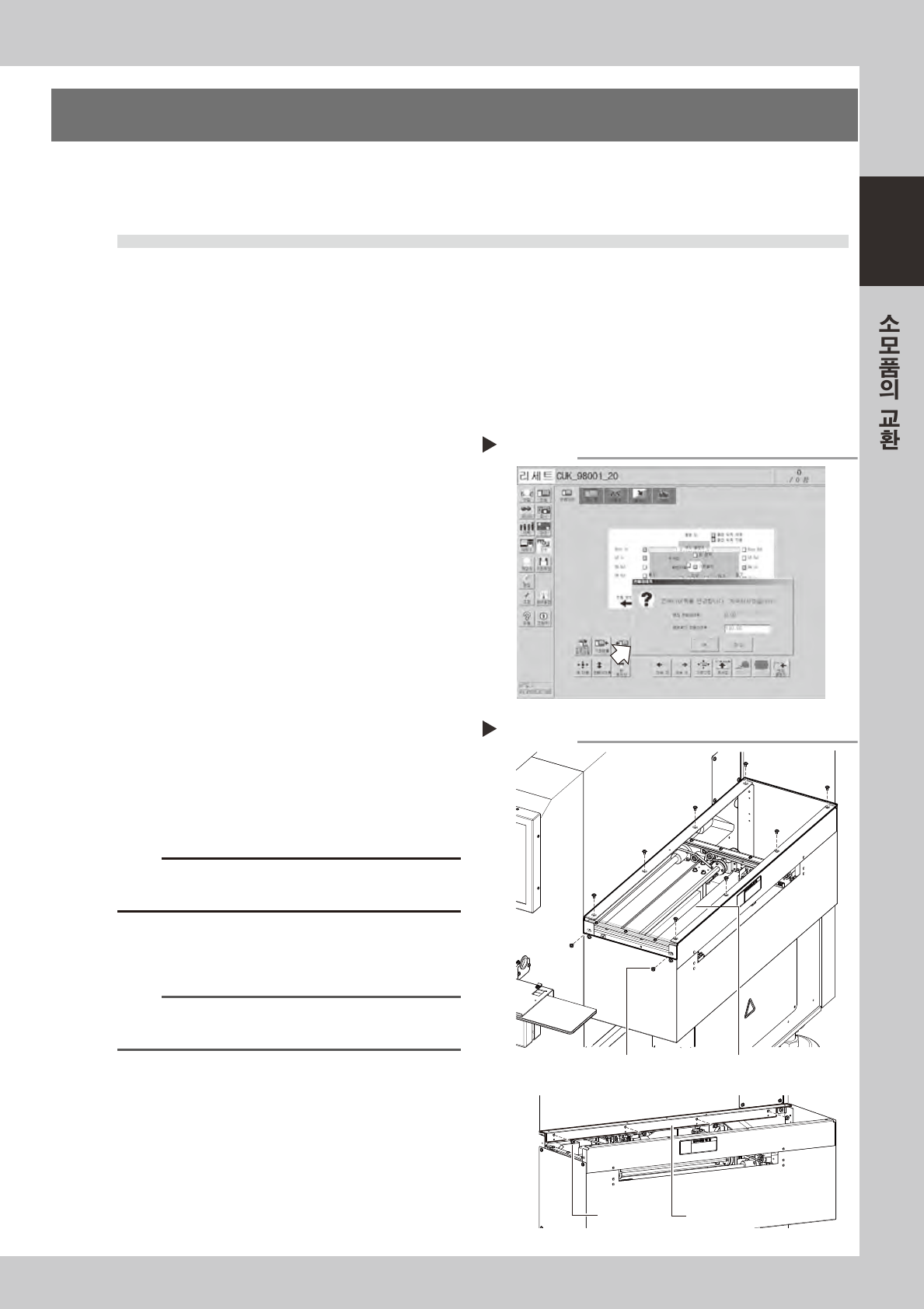

6. 컨베이어 벨트의 교환
정기점검에서컨베이어벨트가현저하게늘어져있거나 ,더러움 ,보풀등이있을경우는 ,컨베이어벨트를교환
할필요가있습니다 .다음과같이컨베이어벨트의교환방법에대해서설명합니다 .
6.1 반 입
•
반출 컨베이어
█
준비물
•
육각렌치 (2.5mm,3mm,4mm,5mm)
•
십자드라이버
•
유성펜
•
얇은브러시
•
헤라 ( 플라스틱 )
•
교환용컨베이어벨트 ( 제 8 장「2.2.1정기점검시의교환방법」을참조 )
1
컨베이어 폭을 작업하기 수월한 폭으로
변경합니다 .
1. [ 컨베이어폭 ] 버튼을눌러서컨베이어폭
변경대화창을표시합니다 .
2.「변경후의컨베이어폭」란에육각렌치가들어
갈정도의수치를입력하고[OK] 버튼을누릅
니다 .
컨베이어가지정된폭으로변경됩니다 .
68701-L3- 00
e
2
비상정지 버튼을 누릅니다 .
작업을안전하게실시하기위해 ,반드시장비를
비상정지상태로해주십시오 .
3
컨베이어 커버와 플레이트를 탈착합
니다 .
1. 컨베이어에접근할수있도록 ,십자드라이버
로고정나사 (10 개 ) 를분리해서아크릴커버
를탈착해주십시오 .
c
주의
고정나사에는와셔도같이부착되어있습니다 .낙하해서분
실하지않도록주의해주십시오 .
2. 십자드라이버로고정나사 (4 개 ) 를분리해서
플레이트를탈착합니다 .
67726-L 3 - 00
참고
반출측 연장 컨베이어 ( 옵션 ) 의 경우는 , 연장 컨베이어의
안전 커버를 열어서 작업해 주십시오 .
컨베이어 폭의 변경
Step 1
컨베이어 커버의 탈착
Step 3
고정 나사
아크릴 커버
고정 나사
플레이트
7-18
7

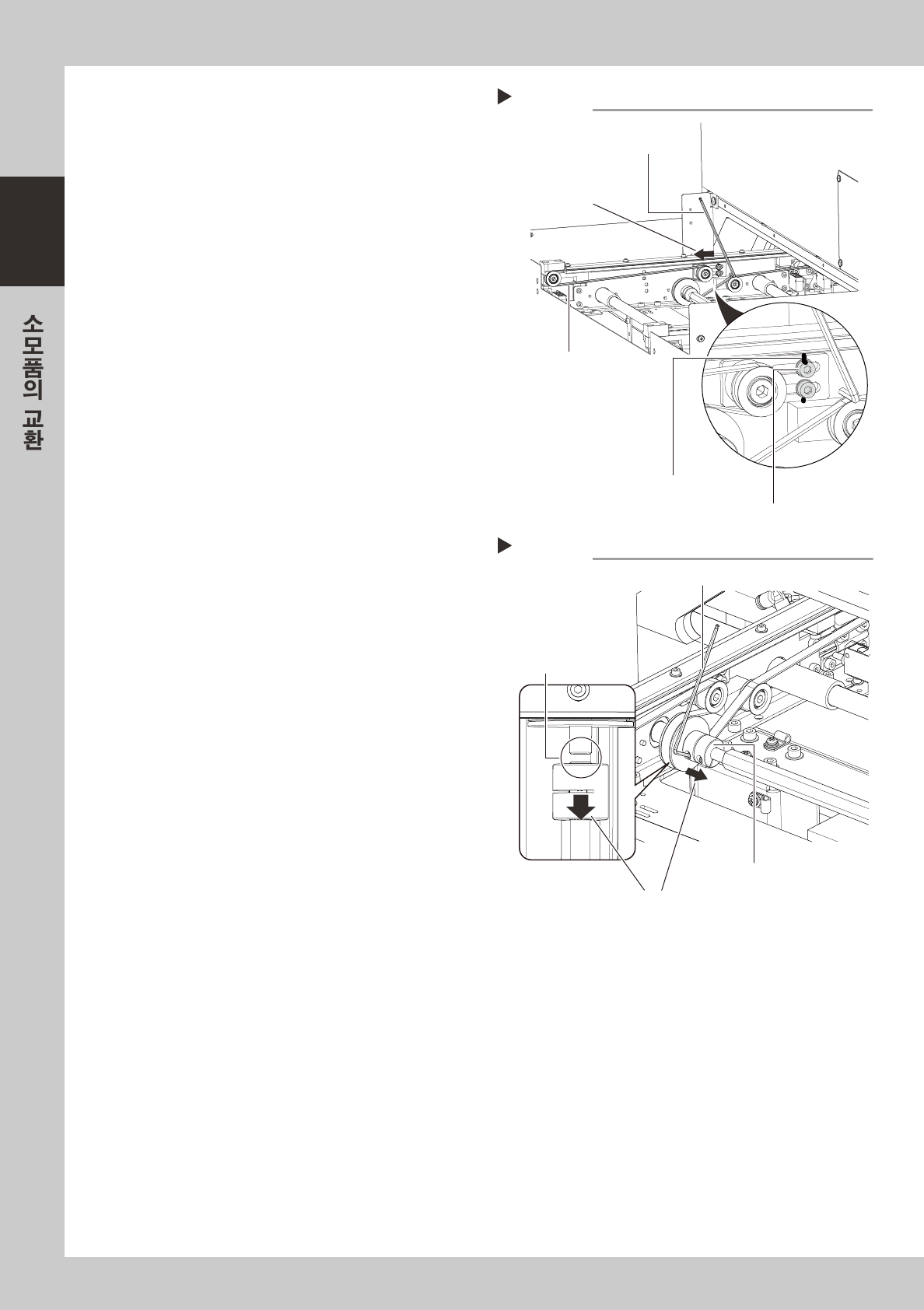

4
텐셔너의 위치를 마킹합니다 .
벨트의텐션을풀기전에 ,텐셔너 ( 풀리브래킷 )
의고정볼트의위치를유성펜으로마킹해주십시
오.
67 7 27-L3-00
5
벨트의 텐션을 느슨하게 합니다 .
1. 텐셔너 ( 풀리브래킷 ) 의육각렌치 (3mm) 로
고정볼트 (2 개 ) 가분리되지않을정도로풀어
주십시오 .
2. 텐셔너 ( 풀리브래킷 ) 를긴구멍끝까지 ( 벨
트가느슨해지는방향으로 ) 이동시켜주십시
오.
6
벨트를 탈거합니다 .
1. 육각렌치 (2.5mm) 로커플링의고정볼트를
풀어서 ,커플링을장비의안쪽으로밀어주십
시오 .
2. 벨트를풀리로부터분리하고 ,샤프트와의틈
새로뺍니다 .
67728 - L3 - 00
마킹과 벨트 풀기
Step 4,5
유성펜으로 마킹
텐셔너(풀리 브래킷) 고정볼트
슬라이드 방향
컨베이어 벨트
육각렌치 (3mm)
벨트의 분리
Step 6
육각렌치 (2.5mm)
장비의 안쪽으로 슬라이드 시킨다
커플링
벨트를 빼는 틈새
