제 8 장 점 검 • 보수 • 조정    이장 에서 는장비 를안전하 게사용하 고불필 요 한트러블을회 피 하 기위 해필 요 한일상점 검 이 나정기 점 검     및보수 와컨 베 이 어벨 트의조정 방법에대 해서설 명 합니 다 .   점 검 • 보수 • 조정 시에 는본장 「1 . 주의사항 」의지 시 를반드시지 켜주십시 오 . 목차 …

100%1 / 274
7-22
7
7

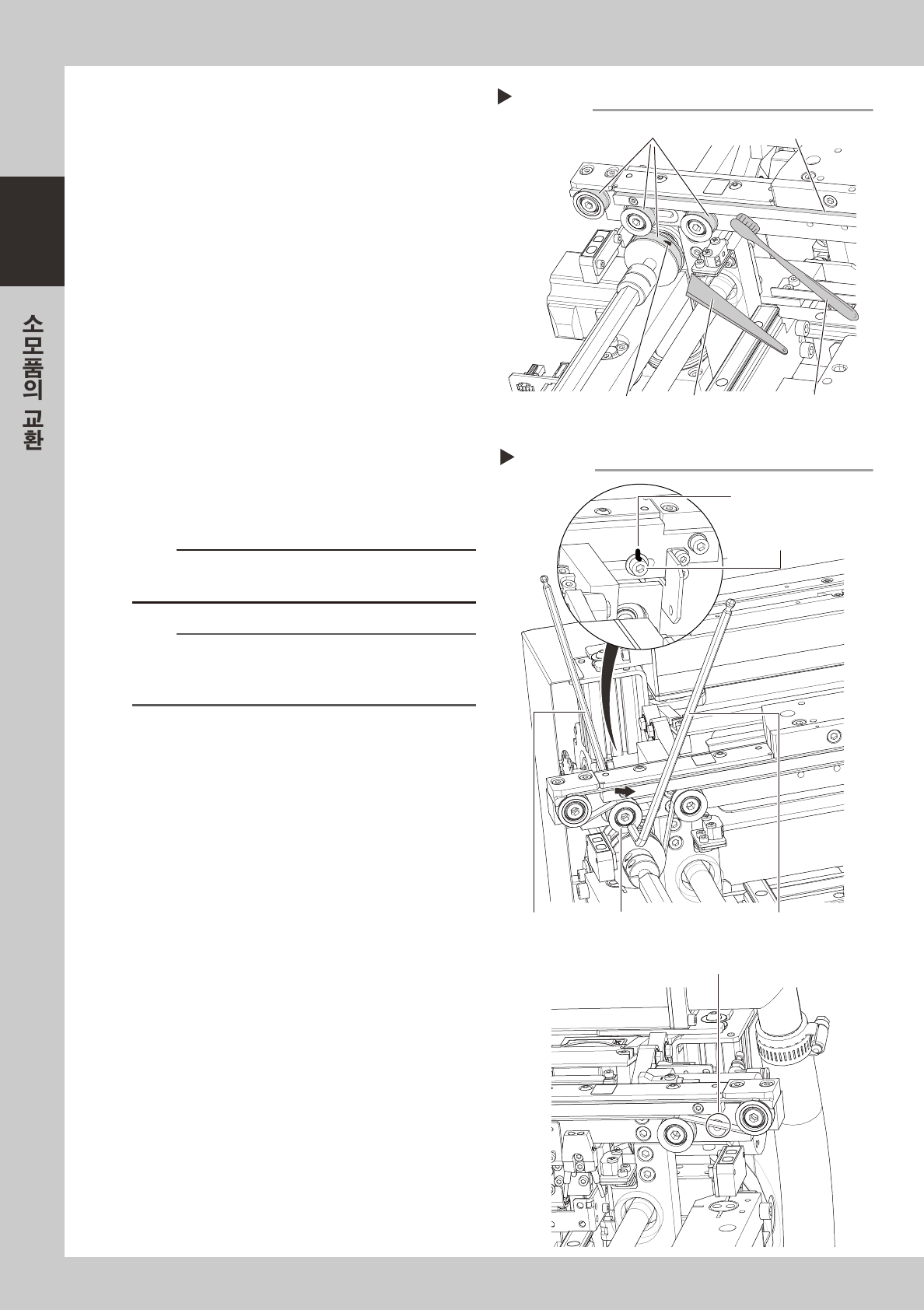

벨트 가이드와 풀리를 청소합니다 .
1. 벨트의가이드나센서부등에부착되어있는
벨트의마모가루를버큠 ASSY( 옵션 ) 로흡인
합니다 .
2. 풀리의외주면에벨트의마모가루가부착되어
있을경우는 ,플라스틱헤라등으로제거해주
십시오 .
3. 벨트가이드부에마모가루가들어가있을
경우에는 ,브러시등으로제거합니다 .
67734-L 3 -0 0
8
새로운 벨트를 장착합니다 .
1. 새로운벨트를풀리에임시로걸어둡니다 .
2. 커플링을원위치로되돌리고 ,볼트를체결합니
다.
3. 텐셔너(풀리 ) 를마킹한위치까지이동시키고 ,
볼트를체결합니다 .
4. 벨트가늘어져있을경우는 ,텐셔너 ( 풀리 ) 의
위치를조정해서벨트에텐션을걸어주십시
오.
67735-L 3-00
c
주의
풀리고정볼트의체결토르크는 ,5.5N
•
m 입니다 .
너무심하게조이지않도록주의해주십시오 .
n
요점
본체 장비의 컨베이어 벨트의 테션 규격은 다음과 같습니
다 . 필요에 따라 텐션 조정기를 사용해서 조정해 주십시오 .
• 기판 고정부 ( 기판 테이블 ) :519~554Hz
9
벨트의 장착 상태를 확인합니다 .
1. 비상정지를해제합니다 .
2. [ 장치 ]-「컨베이어」탭의[ 기판반입 ],
[ 기판반출 ] 버튼으로기판을반송시켜서동작
상태를확인해주십시오 .
3. 모터풀리의슬립및벨트의회전이불규칙하
거나 ,늘어짐이심할경우는 ,텐셔너 ( 풀리 )
의위치를조정하고 ,재차기판을반송시켜서
확인해주십시오 .
0
마스크 가이드 플레이트를 원상태로
장착합니다 .
가이드・풀리의 청소
Step 7
풀리 외주면 벨트 가이드
브러시헤라(플라스틱)벨트 마모가루
부착 상태
벨트의 텐션 걸기
Step 8
텐셔너(풀리) 고정볼트
육각렌치 (4mm)
육각렌치 (5mm)
마킹한 위치에 맞춘다
텐셔너 (풀리)
벨트 텐션 측정위치
제 8 장 점검
•
보수
•
조정
이장에서는장비를안전하게사용하고불필요한트러블을회피하기위해필요한일상점검이나정기점검
및보수와컨베이어벨트의조정방법에대해서설명합니다 .
점검
•
보수
•
조정시에는본장「1. 주의사항」의지시를반드시지켜주십시오 .
목차
1. 주의 사항 8-1
2. 점검
•
보수 8-2
2.1 일상점검 8-2
2.2 정기점검 ( 매주 / 매월 ) 8-3
2.2.1 정기점검시의교환부품 8-3
2.2.2 권장구리스 8-3
2.2.3 정기점검항목의일람 8-4
2.2.4 정기적인교환을권장하는부품 8-6
2.3 켄베이어 벨트의 텐션조정 8-7
2.3.1 반입
•
반출컨베이어 8-7
2.3.2 기판고정부( 기판테이블 ) 8-9
2.4 에어 / 미스트 필터의 점검
•
청소 8-11
3. 급유개소 일람표 8-13
3.1 X, Y, Z 축부 8-13
3.1.1 X1 축 ,X2 축 8-13
3.1.2 Y 축 8-14
3.1.3 Z 축 8-14
3.2 인쇄 헤드부 8-15
3.2.1 SY 축  8-15
3.2.2 SZ 축  8-15
3.3 컨베이어 유니트부 8-16
3.3.1 PU 축 8-16
3.3.2 MS 축 8-16
3.3.3 W 축 ( 컨베이어자동폭 ) 8-17
3.4 인식 장치부 8-18
3.4.1 CX 축  8-18
8-1
8
•
•
1. 주의 사항
점검
•
보수작업을실행할때에는 ,다음의주의사항을반드시지켜주십시오 .
•
정 기 점 검
•
보수
작업
은반드시폐사의트레이닝을받은사람또는그사람의지시하에실시해주십시오 .
•
기계부품을점검할경우는반드시전원을끄고실시해주십시오 .전원을킨상태에서점검
해야
할필요가있을경우는,
절대로기계의가동영역내에들어가지마십시오 .
•
점 검
•
보수작업시에이물질이들어가지않도록주의해주십시오 .
•
윤활제는폐사또는폐사의대리점이지정한것을사용해주십시오 .
•
부품교환이필요할때는폐사또는폐사의대리점이인정한것을사용해주십시오 .
•
기계본체나사용부품을개조하지마십시오 .소정사양을벗어남은물론안전을유지할수없게됩니다 .
