2.4 에어 / 미스트 필터의 점검
•
청소
에어 컴프레서내의 오일 , 물 , 불순물 등이 장비 안으로 유입되지 않도록 , 에어 / 미스트 필터가 사용되고
있습니다 . 이들 필터의 점검•청소방법을 다음과 같이 설명합니다 . ( 에어 커플러에 가까운 쪽이 에어필터 ,
먼 쪽이 미스트 필터입니다 .)
c
주의
작업을안전하게실시하기위해 ,에어커플러를분리해둡니다 .이때 ,오일 ,물 ,불순물등이튀지않도록주의해주십시오 .
또한 ,커플러를분리할때에어배기음이크게소리나므로주의해주십시오 .
■ 준비물
•
중성세제
•
에어블로우툴 ( 옵션구입품 )
•
와이퍼
•
교환용에어필터
(KHW-M8501-10X ELEMENT)
•
교환용미스트필터
(KHW-M8501-20X MANTLE)
c
주의
청소시 ,에어블로우가얼굴에맞닿을경우가있으므로 ,에어블로우를할때에는보호안경과보호마스크를착용해주십시오 .
■ 필터 컵의 청소
1
필터 컵 안을 체크합니다 .
컵안에오일또는물이들어있지않은지확인해주십시오 .오염되어있을경우는 ,아래의순서에따라
서청소하여주십시오 .
참고
컵 하단의 드레인콕은 , 오토드레인 타입입니다 . 컵 안에 오일이나 물이 차면 자동적으로 배출되므로 , 호스 등을 연결할 것을
권장합니다 .
2
필터 컵을 분리합니다 .
오일미스트필터는 ,컵의버튼을누르면서왼쪽으
로돌리고 ,에어필터는 ,그대로컵을왼쪽으로
돌려서 ,밑으로빼주십시오 .
67815-L 3-00
3
필터 컵 안의 더러움을 청소합니다 .
1. 필터컵을가볍게물세척합니다 .
2. 물을섞은중성세제로다시안을씻어냅니다 .
3. 에어블로우툴로에어블로우한후 ,와이퍼
등으로수분을닦습니다 .
4
필터 컵을 장착합니다 .
오일 미스트 필터의 장착
1. 필터컵의버튼을분리한위치에맞추고 ,필터
컵을위로올려서끼웁니다 .
2. 찰칵하고소리가날때까지컵을오른쪽으로
돌려주십시오 .
에어 필터의 장착
찰칵하고소리가날때까지컵을오른쪽으로돌려
주십시오 .
5
에어 커플러를 장착합니다 .
에어커플러를접속하고 ,에어가새지않는지확인해주십시오 .
n
요점
계속해서 필터청소를 할 경우는 , 필터 컵과 에어 커플러를 분리한 상태로 후술의「필터의 청소」를 실시해 주십시오 .

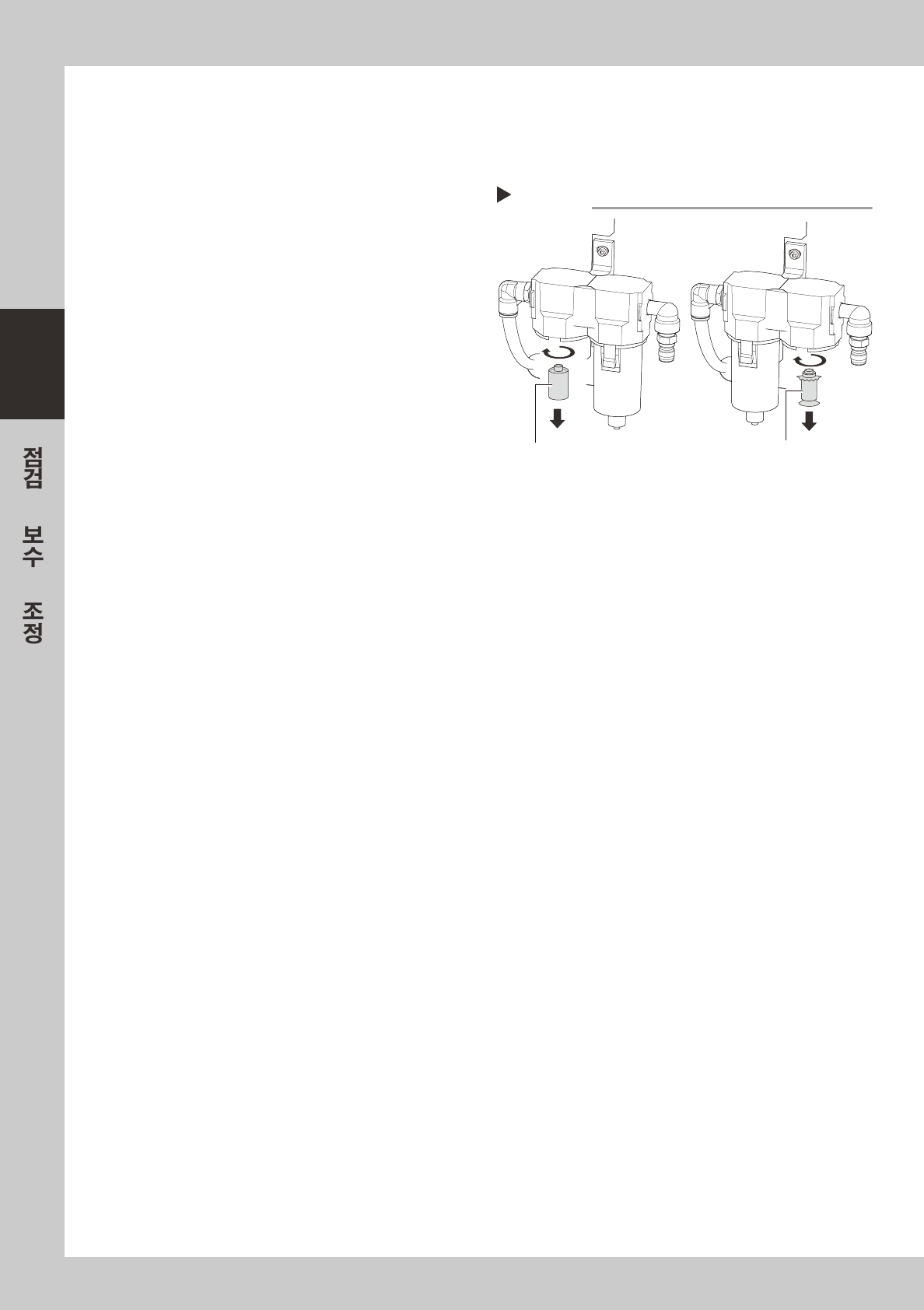

Step 2
필터컵의 분리
필터컵
에어 커플러 분리
에어 필터
버튼
오일 미스트 필터
8-12
8
•
•
■ 에어 필터 및 미스트 필터의 청소
1
필터컵을 분리합니다 .
전술「필터컵의청소」를참조하여주십시오 .
2
필터를 분리합니다 .
필터를돌려서분리해주십시오 .
67816-L3-00
3
필터의 더러움을 청소합니다 .
에어블로우툴로필터를블로우해서청소합니다 .
더러움이심해서제거되지않을경우는 ,교환해
주십시오 .
4
필터를 장착합니다 .
필터를원상태로장착하여주십시오 .
5
필터컵을 장착합니다 .
6
에어 커플러를 장착합니다 .
에어커플러를접속하고 ,에어가새지않는지
확인해주십시오 .
필터의 분리
Step 2
에어 필터
( ELEMENT)
미스트 필터
( MANTLE)
8-13
8
•
•
3. 급유개소 일람
3.1 X, Y, Z 축부
3.1.1 X1 축 , X2 축

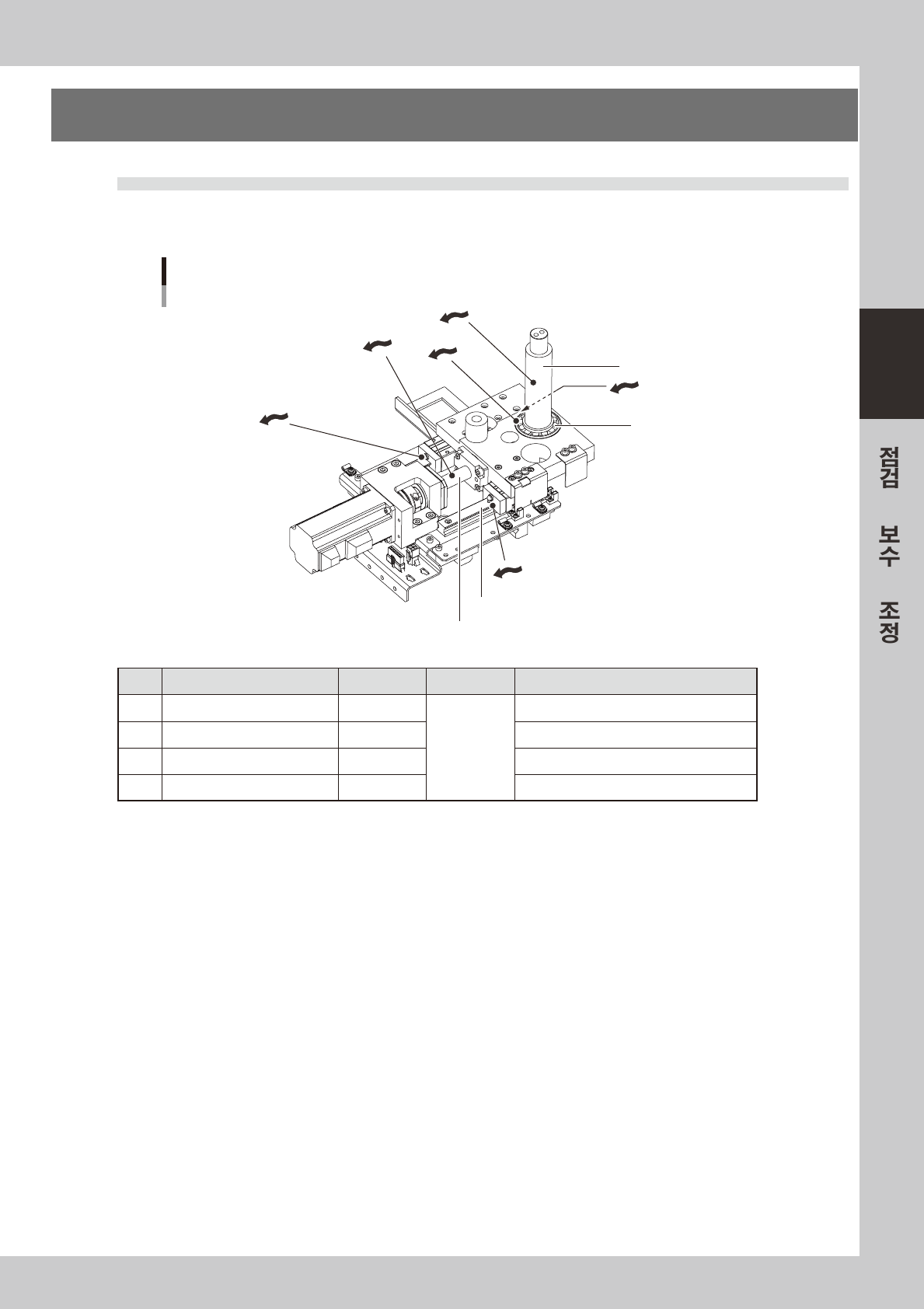

X축의 급유개소
Z축 가이드 사프트
X축 볼 스크류
X축 가이드
X축 베어링
1
2
3
4
1
1
67800-L 3 -00
급유부위 급유개소 주기 도포방법
1 X 축 가이드 3
매월
손으로 도포
2 X 축 볼 스크류 1 손으로 도포
3 X 축 베어링 1 손으로 도포
4 Z 축 가이드 샤프트 1 손으로 도포
