8-15 8 • • 3 .2 인쇄 헤드부 3.2. 1 S Y 축 SY축의 급유개소 마스크 클램프 가이드 SY축 볼 스크류 SY축 가이드 1 1 1 1 2 3 3 3 3 6780 4 - L 3 - 0 0 급유부위 급유개소 주기 도 포방법 1 SY 축 가이드 4 매월 구리스건 2 SY 축 볼 스 크류 1 구리스건 3 마스 크 클램 프 가이드 8 손으 로 도 포 3.2.2 SZ 축 SZ축의 급유개…
8-14
8
•
•

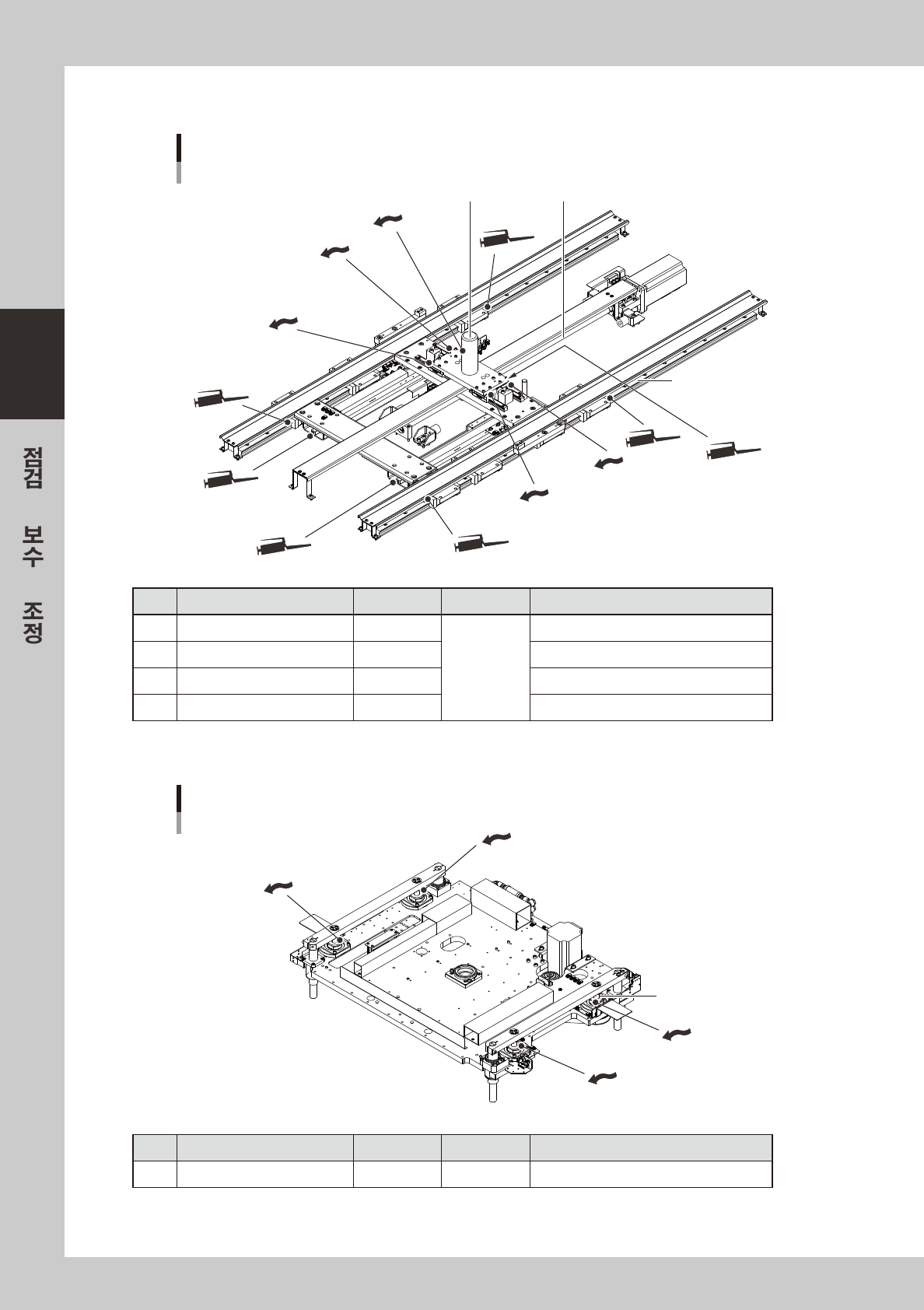

3.1.2 Y 축
Y축의 급유개소
Y축 사프트 Y축 볼 스크류
Y축 가이드
1
1
1
1
2
1
1
4
3
4
4
4
67802-L3-0 0
급유부위 급유개소 주기 도포방법
1 Y 축가이드 6
매월
구리스건
2 Y 축 볼 스크류 1 구리스건
3 Y 축 샤프트 1 손으로 도포
4 X 방향 가이드 4 손으로 도포
3.1.3 Z 축
Z축의 급유개소
Z축 볼 스크류
67803-L3-00
급유부위 급유개소 주기 도포방법
Z 축 볼 스크류 4 매월 손으로 도포
8-15
8
•
•

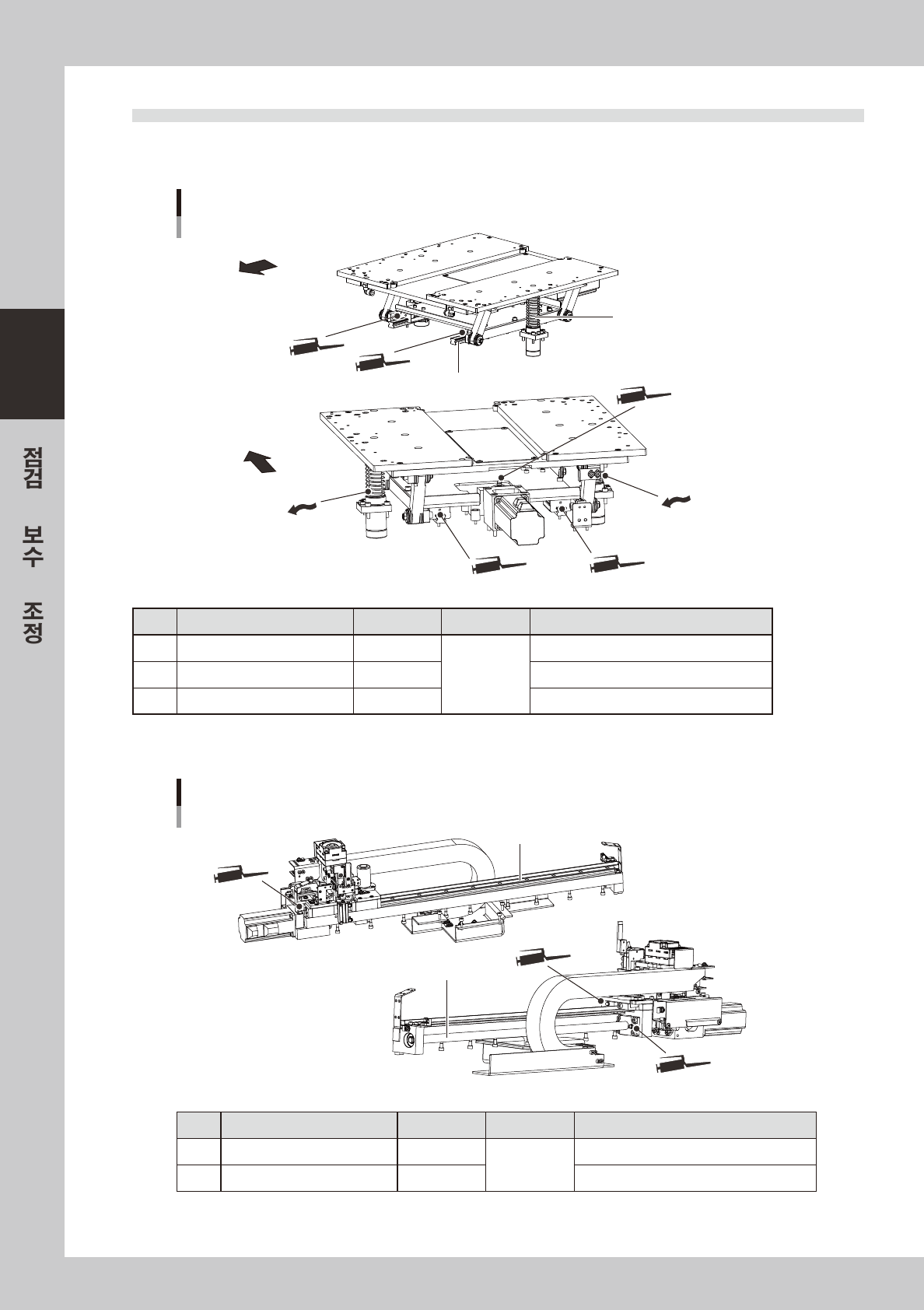

3.2 인쇄 헤드부
3.2.1 SY 축
SY축의 급유개소
마스크 클램프 가이드
SY축 볼 스크류
SY축 가이드
1
1
1
1
2
3
3
3
3
67804 - L 3 -0 0
급유부위 급유개소 주기 도포방법
1 SY 축 가이드 4
매월
구리스건
2 SY 축 볼 스크류 1 구리스건
3 마스크 클램프 가이드 8 손으로 도포
3.2.2 SZ 축
SZ축의 급유개소
SZ축 가이드
2
1
1
3
3
3
3
6780 5 - L3- 00
급유부위 급유개소 주기 도포방법
1 SZ 축 가이드 2
매월
구리스건
2 SZ 축 볼 스크류 1 구리스건
3 샤프트 가이드 , 스프링 4 손으로 도포
8-16
8
•
•

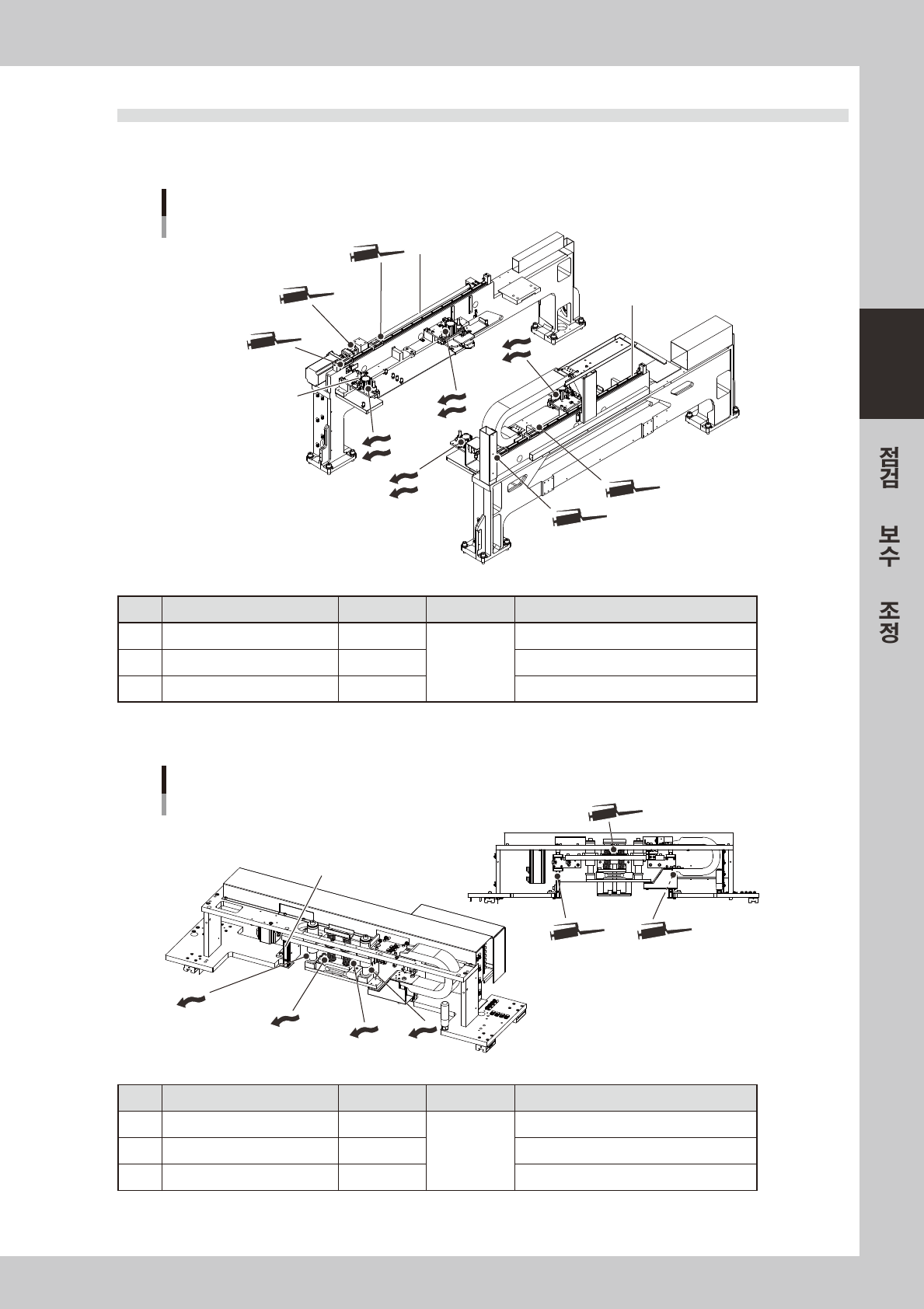

3.3 컨베이어 유니트부
3.3.1 PU 축
PU축의 급유개소
PU축 가이드
PU축 가이드 샤프트
장비정면
장비정면
2
1
1
1
1
3
3
67806 - L 3 -00
급유부위 급유개소 주기 도포방법
1 PU 축 가이드 4
매월
구리스건
2 PU 축 볼 스크류 1 구리스건
3 PU 축 가이드 샤프트 2 손으로 도포
3.3.2 MS 축
MS축의 급유개소
MS축 볼 스크류
MS축 가이드
2
1
1
6780 7-L 3-00
급유부위 급유개소 주기 도포방법
1 MS 축 가이드 2
매월
구리스건
2 MS 축 볼 스크류 1 구리스건
