8-18 8 • • 3 . 4 인식 장치부 3 . 4 .1 C X 축 CX축의 급유개소 CX축 볼 스크류 CX축 가이드 1 1 1 1 2 67 809-L 3-0 0 급유부위 급유개소 주기 도 포방법 1 CX 축 가 이드 4 매월 구리스건 2 CX 축 볼 스 크류 1 구리스건
8-17
8
•
•
3.3.3 W 축 ( 컨베이어 자동폭 )

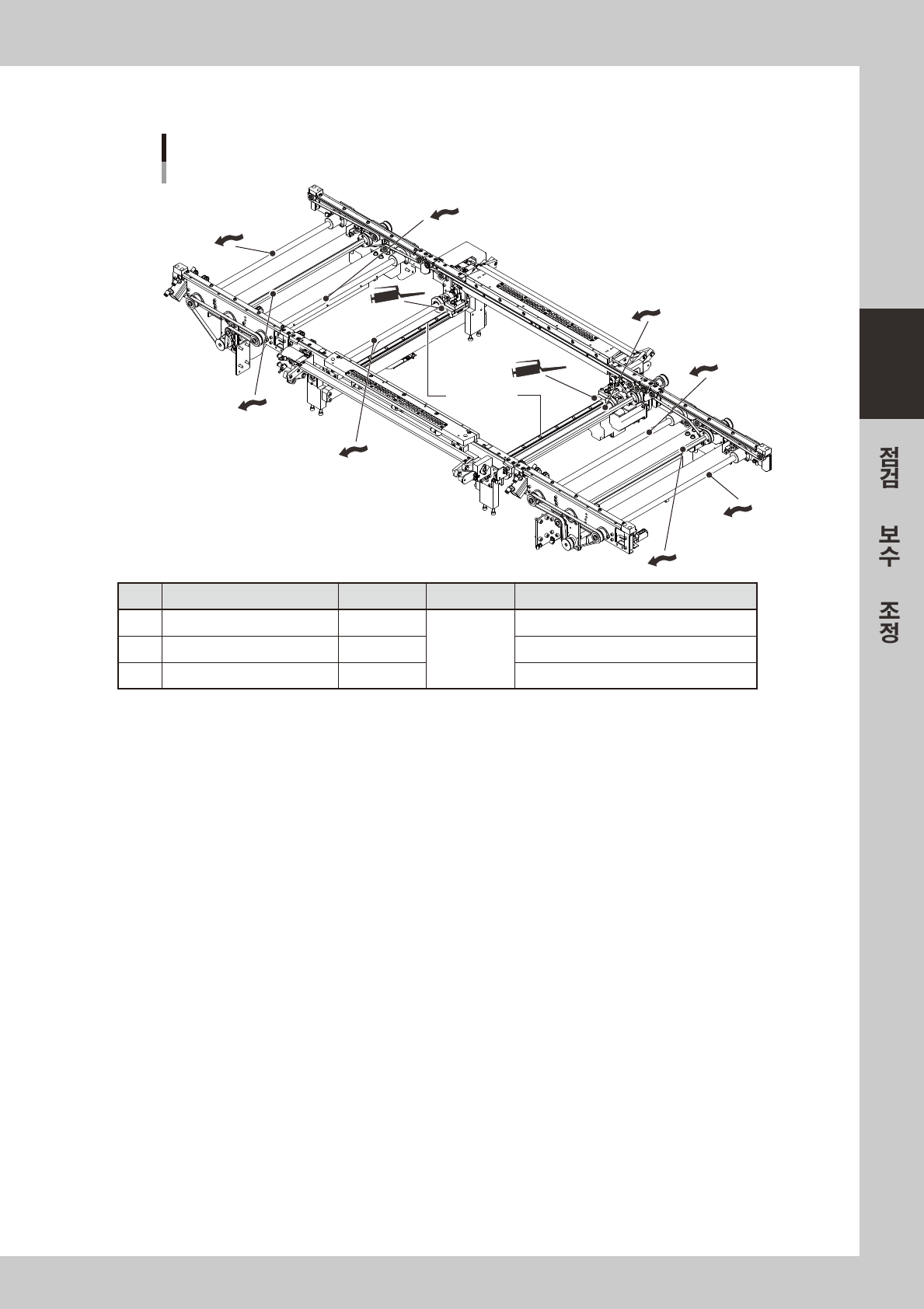

W축의 급유개소
W2축 가이드
1
1
2
2
2
2
3
3
2
2
급유부위 급유개소 주기 도포방법
1 W2 축 가이드 2
매월
구리스건
2 각 W 축 볼 스크류 6 손으로 도포
3 W1, W3 축 6 각 스플라인 2 손으로 도포
6780 8 - L 3 -00
8-18
8
•
•
3.4 인식 장치부
3.4.1 CX 축

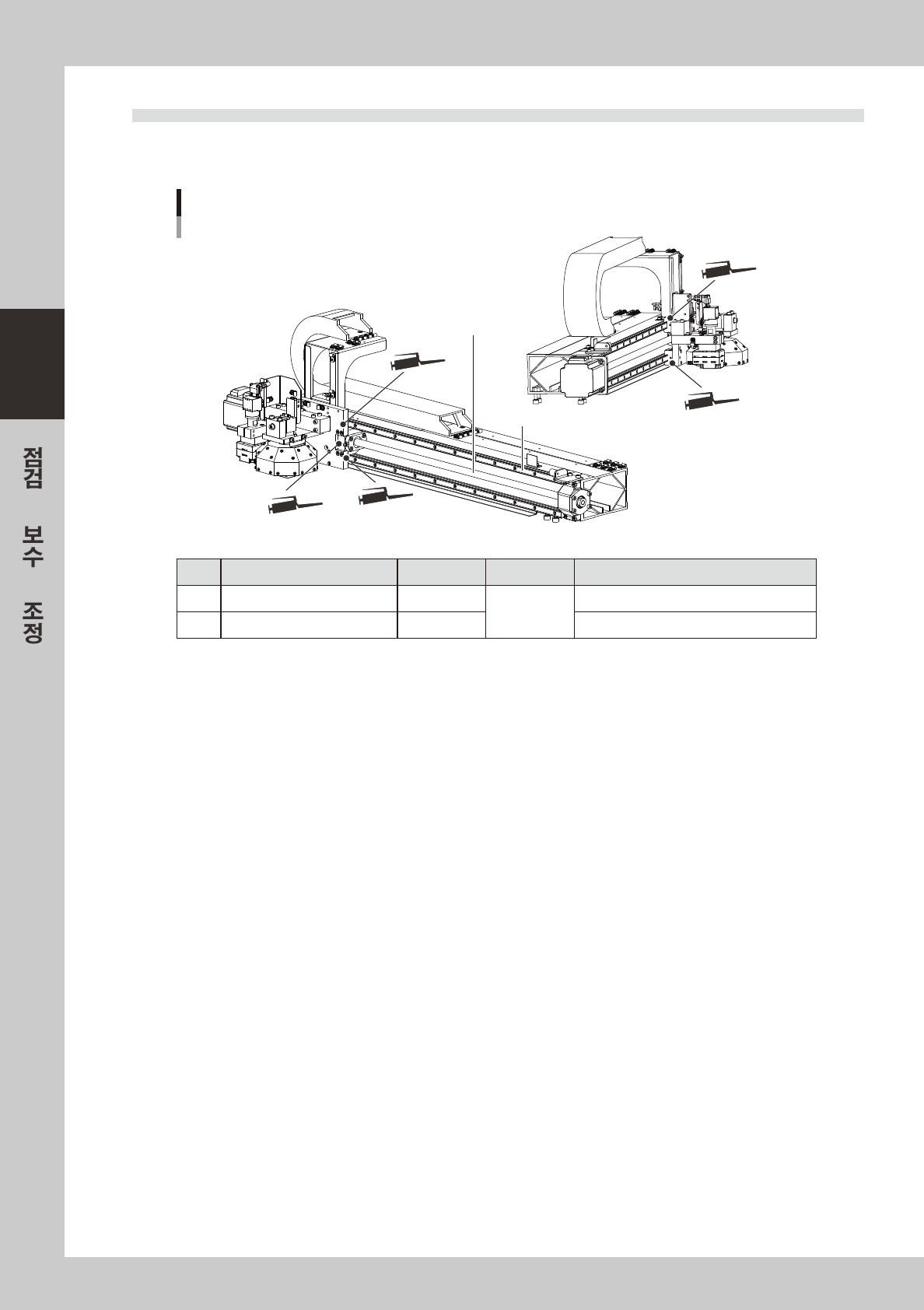

CX축의 급유개소
CX축 볼 스크류
CX축 가이드
1
1
1
1
2
67809-L3-0 0
급유부위 급유개소 주기 도포방법
1 CX 축 가이드 4
매월
구리스건
2 CX 축 볼 스크류 1 구리스건
