A-1
A
1. 사양
1.1 에어압 조정부
1.1.1 공 급 에어
본체 정면 좌측하단 패널내에 본 기계의 에어구동부에 공급하는 에어압 조정부가 있습니다 . 아래의 적정치
로 설정해야 합니다 .
c
주의
압력조절기로에어압을설정하기전에 ,본장비에공급되는원에어압력이적정범위 (0.45MPa~0.70MPa) 임을확인해주십시
오.
에어압 조정부와 에어 커넥터
에어 필터
미스트 필터
3
에어다운 검출압력
설정 에어압력
2
1
4
5
6
67900-L3-00
1. 에어압력 표시계
설정에어압력 ( 상단 ) 과에어다운검출압력 ( 하단 ) 이표시됩니다 .압력조절기노브로아래의압력을표시하도록설정해
주십시오 .
•
설정에어압력 ：0.40MPa~0.41MPa
•
에어다운검출압력 ：0.33MPa
2. 공급에어 압력조절기
본기계에공급하는에어압력을조정해서적정한설정압력으로합니다 .설정에어압력의표시가0.40MPa 을가리키도
록 ,조정해주십시오 .
3. 에어공급 / 배출스위치
이스위치를오른쪽으로돌리면장비로의에어공급이차단됩니다 .장비의에어경로내에남아있는에어도배출됩니다 .
4. 압력표시계 ( 엣지 클램프용 )
엣지클램프의에어압력이표시됩니다 .
5. 압력표시계 ( 클리너 )
클리너의에어압력 ( 부압 ) 이표시됩니다 .
6. 공급 에어 커넥터
30SH(日東工器)소켓을장착한내경8mm이상의에어호스를이커넥터에접속하고장비에압축에어를공급해주십시오.
에어드라이어와에어필터를통한청정한건조에어를사용해주십시오 .
A-2
A
1.2 기기간 입출력 커넥터
하류측 장비 및 상류측 장비와의 기판요구나 운전상태 등의 신호교환은 장비본체 측면하단의 NEXT
INTERFACE 와 PREVIOUS INTERFACE 커넥터로 실시합니다 .
NEXT INTERFACE 커넥터는 하류측 장비와 접속하고 PREVIOUS INTERFACE 커넥터는 로더 등
의 상류측 장비와 접속합니다 . 표준인「우→좌」 흐름에서는 본체 우측면에 PREVIOUS INTERFACE 가 ,
본체 좌측면에 NEXT INTERFACE 가 배치되어 있습니다 .
두 커넥터 모두 AMP 206043-1(14-pin•receptacle) 을 사용하고 있습니다 .
PREVIOUS INTERFACE NEXT INTERFACE
기기간 입출력 커넥터
Connector : AMP 206043-1 (14-pin receptacle)
14
11
12
7
4
8
3
1
14
11
12
7
4
8
1
3
67 901-L3 -0 0
A-3
A
1.2.1 PREVIOUS INTERFACE
아래의 1~3 의 조건이 갖추어진 경우에 , 기판반입을 시작합니다 .
1.본체가기판반입가능한상태 (BUSYOUT:ON）
2.상류측장비에서기판반입신호를입력한상태 (BAIN[N0108221]:ON）
3.상류측장비에서자동운전신호를입력한상태 (URIN[N0108222]:ON）
n
요점
ㆍ 기판 반입중에 상류측 장비의 자동 운전중 신호（UR IN）가 OFF 한 경우 , 기판반입을 일시 정지합니다 .
ㆍ 반입중인 기판이 본체의 입구센서를 통과했다고 판단되었을 때는 , BUSY OUT 을 OFF 합니다 .
ㆍ BUSY OUT 과 BA IN 의 양쪽이 OFF 된 시점에서 반입을 종료합니다 .
1
2
3
4
5
6
7
8
9
10
11
12
13
14
7
12
4
8
1
14
11
3
BUSY OUT
(T01080E4)
+24V
+24V
LR OUT
(T01080E7)
UR IN
(N0108222)
BA IN
(N0108221)
I/O BOARD
PREVIOUS INTERFACE 커넥터
PREVIOUS INTERFACE 회로
반입중 입력
반출요구 출력
자동 운전중 출력
자동 운전중 입력
상류측 장비
본 장비 PREVIOUS INTERFACE
6790 2 -L 3-0 0

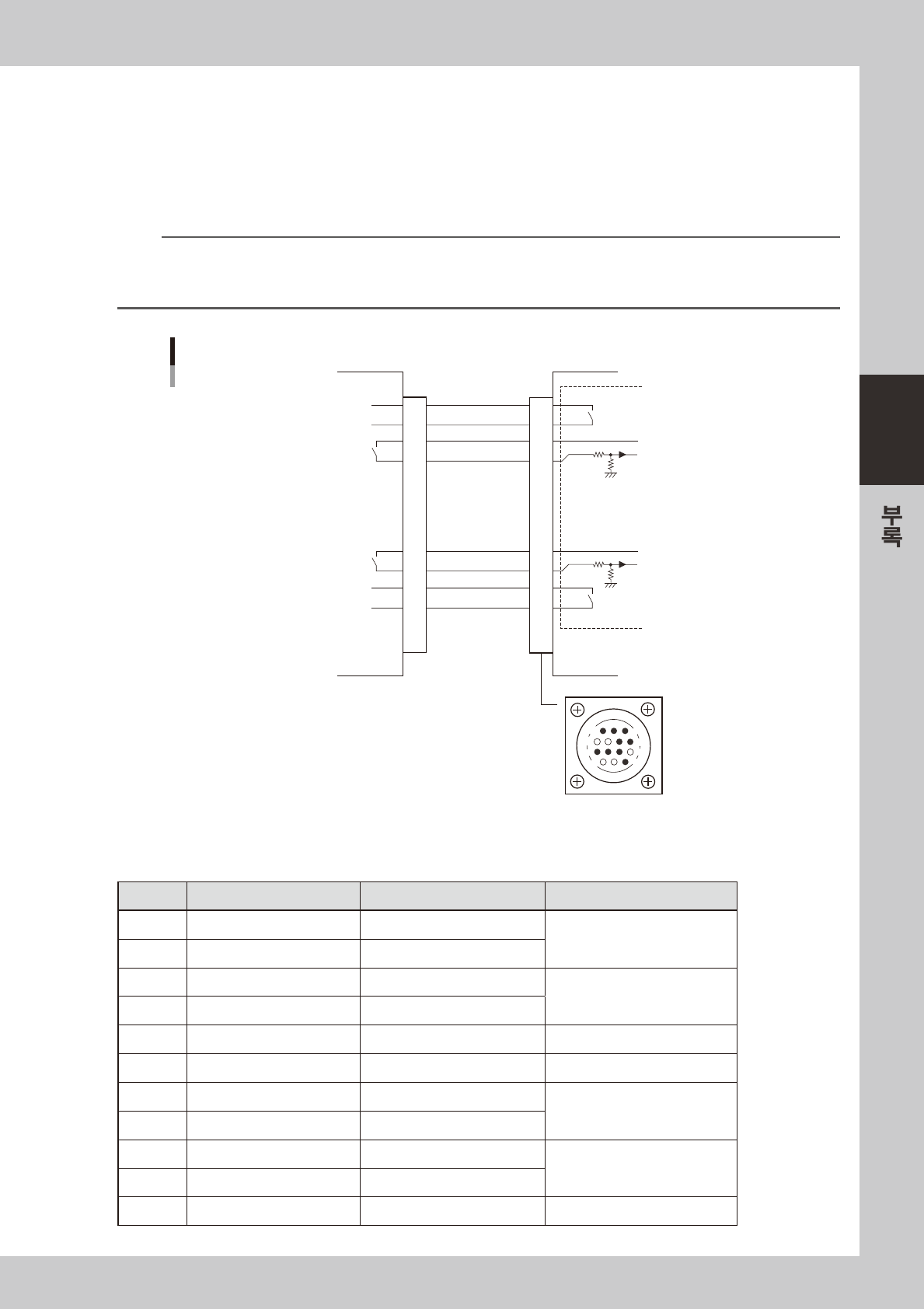

■ 기판반송 신호사양
PREVIOUSINTERFACE
Pin No. 신호명 입출력 사양 신호사양
1 BUSY OUT(T01080E4) 릴레이 접점 ( 무전압 ) 출력 기판 반입중 신호출력
2 BUSY OUT(T01080E4) 릴레이 접점 ( 무전압 ) 출력
3 +24V 입력공통 (+24V) 기판 반출요구 신호입력
4 BA IN(N0108221) 전압입력
5 비었음 ( 더미핀 있음 ) ( 오삽입 방지）
6~8 비었음
9 +24V 입력공통 (+24V) 자동 운전중 신호입력
10 UR IN(N0108222) 전압입력
11 LR OUT(T01080E7) 릴레이 접점 （무전압） 출력 자동 운전중 신호출력
12 LR OUT(T01080E7) 릴레이 접점 （무전압） 출력
13~14 비었음
