1. 인쇄조건 추출의 흐름

양호한인쇄를실행하기위한조건추출 ( 데이터의설정 )및셋업작업에관해서플로우형식으로다음과같이표

시합니다 .

•

 조건추출을실행하기전에 ,기본적인데이터의입력및셋업작업이완료되어있어야합니다 .

•

 조건추출로인한파라미터의변경결과는 ,솔더 / 마스크상태에따라서다소차이가있습니다 .

•

 제일처음에는디폴트값으로인쇄를하고 ,그결과에서서서히조건을추출하는방법을권장합니다 .

인쇄조건 추출의 흐름

작업내용 설정항목 관련 트러블

셋업작업

기판데이터의 입력

・위치맞춤 옵셋 X, Y, R

・기판 사이즈

・마스크 정보

・스퀴지 종류

・엣지클램프 프레셔

・피듀셜 위치좌표

・백업지그 세팅

・기판 고정상태 확인

・마크정보의 확인

인쇄 틀어짐

과납

브릿지

인쇄 틀어짐

솔더 늘어짐(꼬리)

솔더결함・마스크에 잔류솔더

과납・브릿지

소납

스크래핑 불량

충전부족

・인쇄압력

・스퀴지 속도

・어택각도

・판분리 속도

・판분리 거리

・위치맞춤 옵셋 Z

・솔더공급 간격

솔더결함・마스크에 잔류솔더

과납・브릿지

・클리닝 간격

・반복회수

・클리닝 속도

위치맞춤 옵셋

클리닝 조건

인쇄상태 점검

그래픽 위치맞춤

테스트 인쇄

롤링

67E 0 0-L 3 - 0 0

요점

작업 순서의 상세한 내용이나 파라미터의 내용에 관해서는 , 본편의 각 항목을 참조해 주십시오 .

E-2

2. 각 데이터 및 조건의 설정

2.1 부자재

•

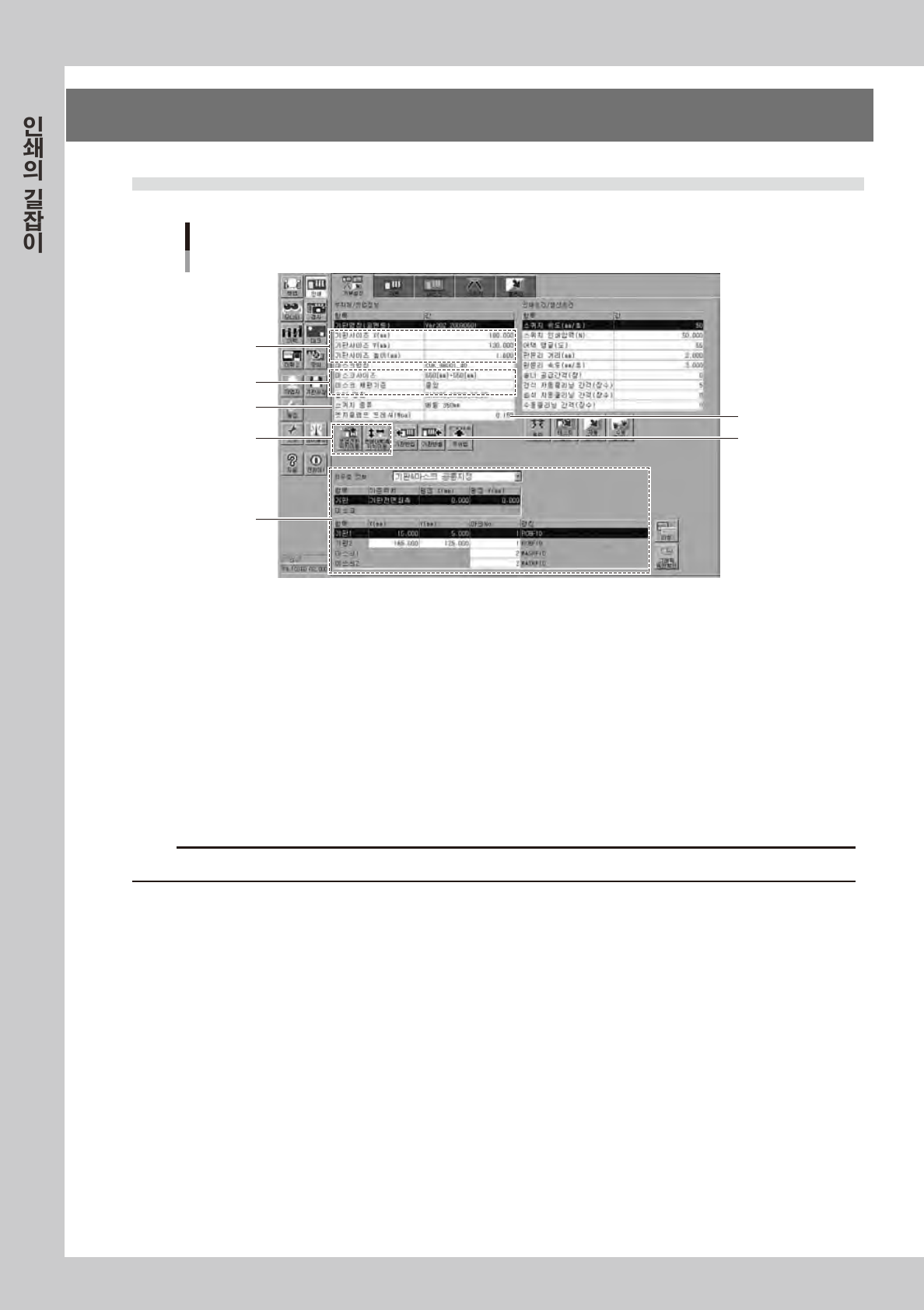

셋업정보

부자재 셋업정보















68E00 -L3- 00

기판사이즈를 입력합니다 .

인쇄할부품의정확한사이즈 (X,Y높이 ) 를입력합니다 .

X : 메인스톱퍼의위치가설정됩니다 .

Y : 컨베이어폭이설정됩니다 .

높이 : 백업높이가설정됩니다 .

마스크 정보를 입력합니다 .

1. 사용할마스크의사이즈를선택합니다 .

2. 마스크제판기준 ( 마스크가공시의기준위치 ) 을선택합니다 .( 중앙또는앞쪽 )

주의

YSP 에서 ,「안쪽」은사용할수없습니다 .반드시중앙또는앞쪽의둘중하나를선택해주십시오 .

스퀴지 종류를 선택합니다 .

사용할스퀴지의종류와사이즈를선택합니다 .각스퀴지타입에는다음과같은특징이있습니다 .

우레탄스퀴지 : 인쇄압력이너무높으면스퀴지가변형되므로 ,패임이발생한다 .

메탈스퀴지 : 인쇄압력에의해스퀴지가변형되지않으므로 ,인쇄압력의영향은받지않는다 .

백업 지그를 세팅합니다 .

1. [ 셋업전환위치이동 ] 버튼을누르고 ,컨베이어가셋업전환위치로이동했는지확인해주십시오 .

2. [ 컨베이어MS위치이동] 버튼을누르고 ,메인스톱퍼가올바른위치에이동했는지확인해주십시오 .

3. 비상정지버튼을누르고 ,매트릭스플레이트상에백업지그를세팅합니다 .

E-3

기판고정 상태를 확인합니다 .

1. [ 기판반입 ] 버튼을눌러서 ,조작화면의지시에따라서기판을반입합니다 .

2. 기판이고정되면 ,다음항목을확인합니다 .



•

기판의휘어짐 ,들뜸이없는가 .



•

기판을위에서눌러봤을때내려앉는곳이없는가 .



•

컨베이어상면과기판상면의높이가맞는가 .

엣지클램프 프레셔를 변경합니다 .

Step5 에서기판고정에문제가있을경우에는 ,엣지클램프프레셔를변경합니다 .

일반적으로 ,기판에대해서엣지클램프프레셔가너무강하면휘어짐이발생하고 ,너무약하면반동이

발생하게됩니다 .

마스크를 세팅합니다 .

마스크를세팅위치에밀어대면서클램프스위치를ON 해서마스크를클램프해주십시오 .

세팅위치에대해서는 ,부록에게재되어있는「2.적합마스크」또는본기의커버를열어서좌측에부착

되어있는라벨을참조해주십시오 .

피듀셜 마크 정보를 설정합니다 .

1. 각피듀셜마크의기준위치 / 위치좌표 / 마크타입이 ,기판과마스크에서[ 공통지정 ]또는[ 개별지정 ]

으로할것인지선택합니다 .

2. 기판과마스크의기준위치를선택하고 ,기준위치에서의원점옵셋량을입력합니다 .

3. 기판과마스크의피듀셜마크의정확한위치와인식할마크 No. 를입력합니다 .

4. [ 마크 ] 버튼을눌러서마크정보를작성합니다 .

요점

이미 마크정보가 작성 완료되어 있을 경우는 , [ 티칭 ] 버튼을 눌러서 피듀셜 마크 위치가 정확한지 확인해 주십시오 . 확인할

때에는 , 기판피듀셜의 경우는「기판 1」또는「기판 2」, 마스크 피듀셜의 경우는「마스크 1」또는「마스크 2」를 선택해서 [ 티

칭 ] 버튼을 눌러 주십시오 .
