E-6
2.4 인쇄조건
•
생산조건
인쇄조건•생산조건
68E03-L3- 00
1

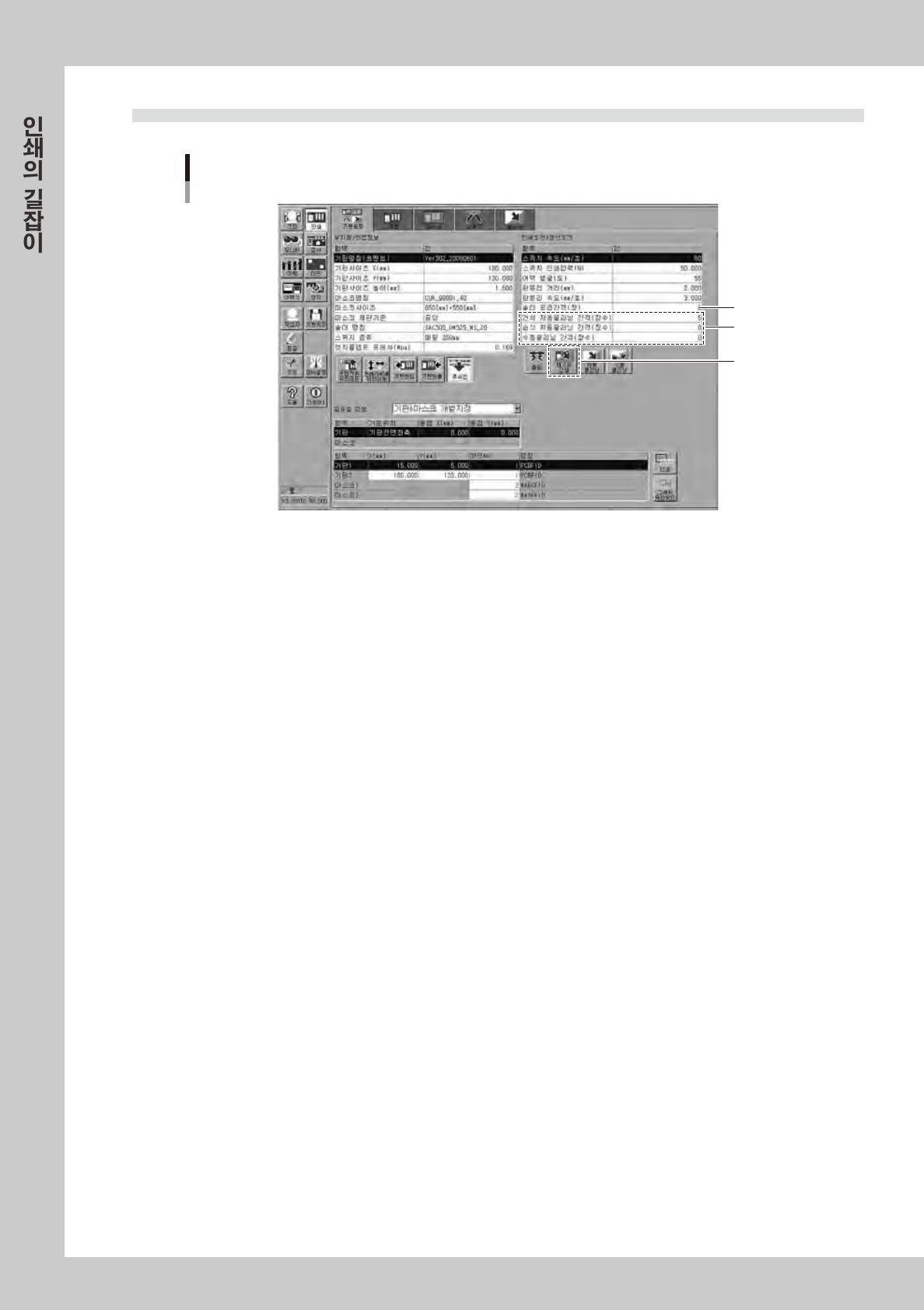

테스트 인쇄를 실행합니다 .
1. [ 테스트인쇄 ] 버튼을눌러서 ,조작화면의메시지에따라기판반입 ,인쇄 ,기판반출을실행합니다 .
2. 인쇄한기판을육안으로확인합니다 .
3. 인쇄불량이발생했을경우는 ,본장「4.증상으로보는트러블의원인」을참고해서각조건을변경
해주십시오 .
4. 조건을변경한상태에서 ,다시한번더테스트인쇄를실행합니다 .
2
클리닝 조건을 설정합니다 .
1.「클리닝간격」에수치를입력합니다 .단 ,수치가「0」으로되어있을경우 ,클리닝은실행되지않습
니다 .
2.「스피드」및「반복 ( 회 )」은초기값으로실행합니다 .만약 ,변경할경우에는「클리너」탭화면에서
설정해주십시오 .
상기와같이입력하고 ,생산을실행해서클리닝이원인으로인쇄불량이발생할경우는값을변경해주십
시오 .
3
솔더 공급간격을 설정합니다 .
한번의솔더투입으로몇장의기판을인쇄할것인지설정합니다 .
보통 ,투입량의10~20% 를소비하는장수를입력해주십시오 .
E-7
3. 각 설정항목의 상세
양호한인쇄품질로생산하기위해서는 ,전술의인쇄동작별로조건을올바르게설정할필요가있습니다 .
다음에서는 ,각동작별조건에대해인쇄품질에어떻게영향을주는지에관해서설명합니다 .
각 설정항목
3.1.1 엣지클램프 프레셔
3.2.1 마크위치 3.3 위치맞춤 옵셋
3.4 롤링
3.5 판분리
3.6.1 클리닝 간격
3.7 솔더공급 간격
68E04 -L3-0 0
3.1 기판고정
3.1.1 엣지클램프 프레셔
█
기능
기판을끼워서고정할경우에사용하는실린더로의공급에어압력입니다 .
█
설정범위와 초기값 :
0.001~0.225Mpa 의범위에서설정할수있습니다 .
초기값은0.225Mpa
참고
엣지 클램프의 실린더 직경의 변경에 의해 , 엣지 클램프 프레셔의 설정범위가 종래의 기종 (YVP-Xg, YGP) 과는 다릅니다 .
본체의「0.225Mpa」과 종래 기종의「0.4Mpa」은 동등합니다 .
█
설정방법
기판을움직이지않고 ,변형되지않도록설정합니다 .
압력은프로그램상에서설정하면 ,레귤레이터에서자동적으로조정됩니다 .
n
요점
YGP 의 기판 데이터를 본체에서 사용할 경우, 자동적으로 엣지클램프 프레셔(「인쇄」-「기본설정」-「엣지클램프 프레셔(Mpa)」)
가 변경됩니다 .
예 :YGP 에서「0.4Mpa」로 설정되어 있었을 경우 , 본체 장비의 엣지클램프 프레셔는 동등한 값인「0.225Mpa」로 변경됩
니다 .
E-8
3.1.2 백업 지그
█
기능
기판 고정시에 기판을 밑에서 지탱하는 지그입니다 .
█
설정방법
백업지그에는 다음의 3 종류가 있습니다 .
•
매트릭스 핀 : 매트릭스 플레이트에 핀을 꽂아서 사용 .( 양면 실장기판의 B 면 인쇄 등 )
•
평면 백업 : 매트릭스 플레이트에 블록을 배치해서 사용 .( 한쪽면이 평평한 실장기판 )
•
흡착 백업 : 기판사이즈 높이가 0.5mm 이하일 경우에 사용 .(「기판」탭 내에서 설정 )
n
요점
매트릭스 핀과 평면 백업은 병용해서 사용할 수도 있습니다 .
3.2 기판 & 마스크 마크인식 ( 마크위치 )
█
기능
기판과 마스크의 피듀셜마크의 위치좌표입니다 .
이 마크위치에 카메라가 이동해서 , 인식하면 기판과 마스크의 위치를 맞춥니다 .
█
설정방법
기판과 마스크의 CAD 데이터로부터 정확한 좌표를 입력합니다 .
3.3 위치맞춤 옵셋
█
기능
기판 및 마스크는 보통 CAD 데이터로 형성되어 있으므로 , 각각의 마크인식을 실행하면 기판의 패턴과 마스크의 개구부
가 일치하도록 되어 있습니다 . 그러나 , 기판의 늘어짐 등 , 틀어짐이 발생할 경우 , 이 틀어짐을 보정하기 위한 옵셋값입니
다.
█
설정방법
옵셋값은 X, Y, Z, R 방향을 설정할 수 있습니다 .
X, Y, Z, R 방향의 설정은「기본설정」탭 내의「그래픽 위치맞춤」버튼을 눌러서 실행해 주십시오 .
n
요점
Z 방향에 관해서는 , 그래픽 위치맞춤으로 실행할 수 없으므로 , 롤링 테스트 실행시에 마스크와 기판의 밀착정도를 확인하고
「스퀴지」탭 내에「전진 / 후진 위치맞춤 옵셋 Z」의 항목에 직접 입력하여 주십시오 .
위치맞춤 Z
여기에 입력한다
