E-7
3. 각 설정항목의 상세
양호한인쇄품질로생산하기위해서는 ,전술의인쇄동작별로조건을올바르게설정할필요가있습니다 .
다음에서는 ,각동작별조건에대해인쇄품질에어떻게영향을주는지에관해서설명합니다 .
각 설정항목
3.1.1 엣지클램프 프레셔
3.2.1 마크위치 3.3 위치맞춤 옵셋
3.4 롤링
3.5 판분리
3.6.1 클리닝 간격
3.7 솔더공급 간격
68E04 -L3-0 0
3.1 기판고정
3.1.1 엣지클램프 프레셔
█
기능
기판을끼워서고정할경우에사용하는실린더로의공급에어압력입니다 .
█
설정범위와 초기값 :
0.001~0.225Mpa 의범위에서설정할수있습니다 .
초기값은0.225Mpa
참고
엣지 클램프의 실린더 직경의 변경에 의해 , 엣지 클램프 프레셔의 설정범위가 종래의 기종 (YVP-Xg, YGP) 과는 다릅니다 .
본체의「0.225Mpa」과 종래 기종의「0.4Mpa」은 동등합니다 .
█
설정방법
기판을움직이지않고 ,변형되지않도록설정합니다 .
압력은프로그램상에서설정하면 ,레귤레이터에서자동적으로조정됩니다 .
n
요점

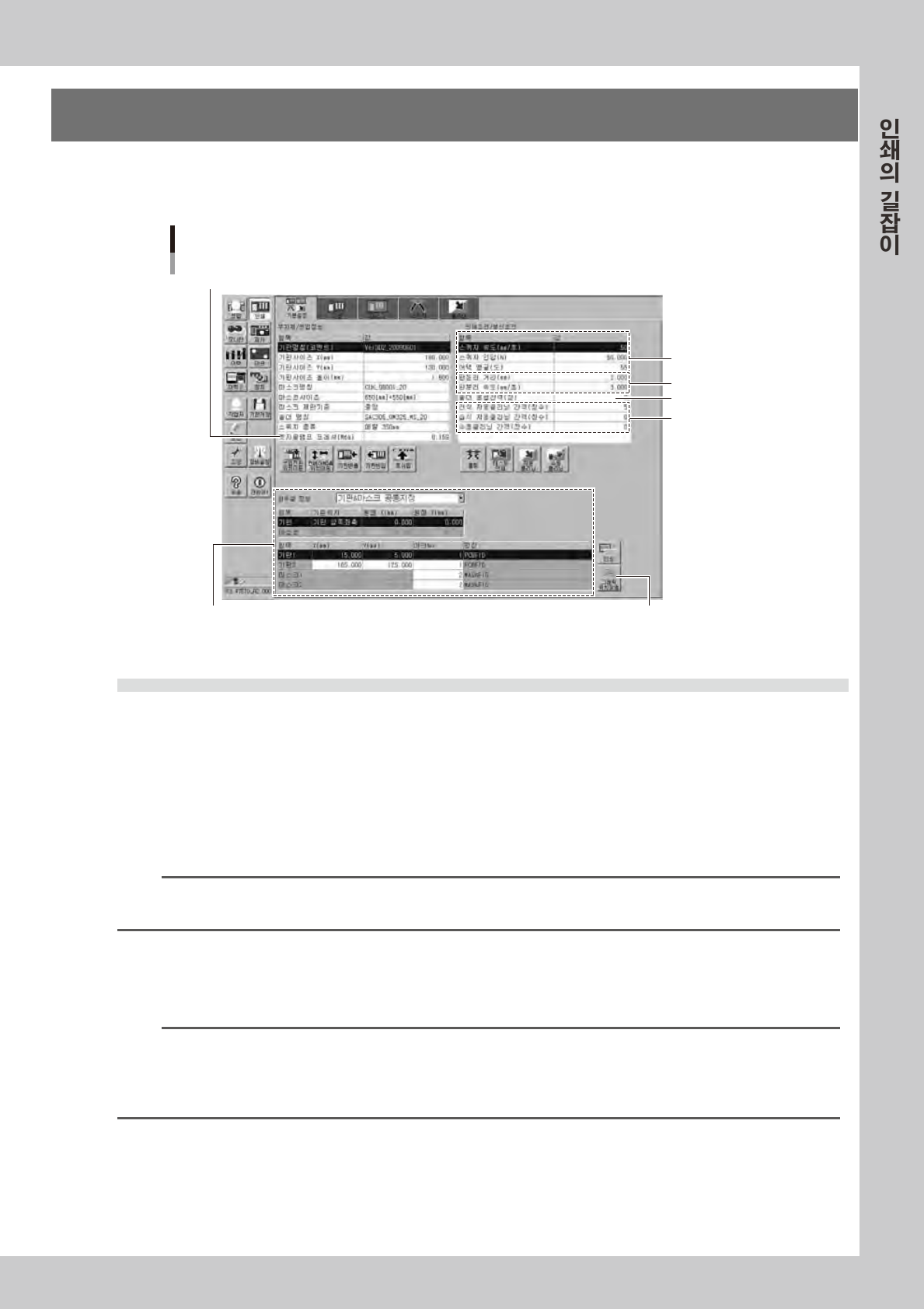

YGP 의 기판 데이터를 본체에서 사용할 경우, 자동적으로 엣지클램프 프레셔(「인쇄」-「기본설정」-「엣지클램프 프레셔(Mpa)」)
가 변경됩니다 .
예 :YGP 에서「0.4Mpa」로 설정되어 있었을 경우 , 본체 장비의 엣지클램프 프레셔는 동등한 값인「0.225Mpa」로 변경됩
니다 .
E-8
3.1.2 백업 지그
█
기능
기판 고정시에 기판을 밑에서 지탱하는 지그입니다 .
█
설정방법
백업지그에는 다음의 3 종류가 있습니다 .
•
매트릭스 핀 : 매트릭스 플레이트에 핀을 꽂아서 사용 .( 양면 실장기판의 B 면 인쇄 등 )
•
평면 백업 : 매트릭스 플레이트에 블록을 배치해서 사용 .( 한쪽면이 평평한 실장기판 )
•
흡착 백업 : 기판사이즈 높이가 0.5mm 이하일 경우에 사용 .(「기판」탭 내에서 설정 )
n
요점
매트릭스 핀과 평면 백업은 병용해서 사용할 수도 있습니다 .
3.2 기판 & 마스크 마크인식 ( 마크위치 )
█
기능
기판과 마스크의 피듀셜마크의 위치좌표입니다 .
이 마크위치에 카메라가 이동해서 , 인식하면 기판과 마스크의 위치를 맞춥니다 .
█
설정방법
기판과 마스크의 CAD 데이터로부터 정확한 좌표를 입력합니다 .
3.3 위치맞춤 옵셋
█
기능
기판 및 마스크는 보통 CAD 데이터로 형성되어 있으므로 , 각각의 마크인식을 실행하면 기판의 패턴과 마스크의 개구부
가 일치하도록 되어 있습니다 . 그러나 , 기판의 늘어짐 등 , 틀어짐이 발생할 경우 , 이 틀어짐을 보정하기 위한 옵셋값입니
다.
█
설정방법
옵셋값은 X, Y, Z, R 방향을 설정할 수 있습니다 .

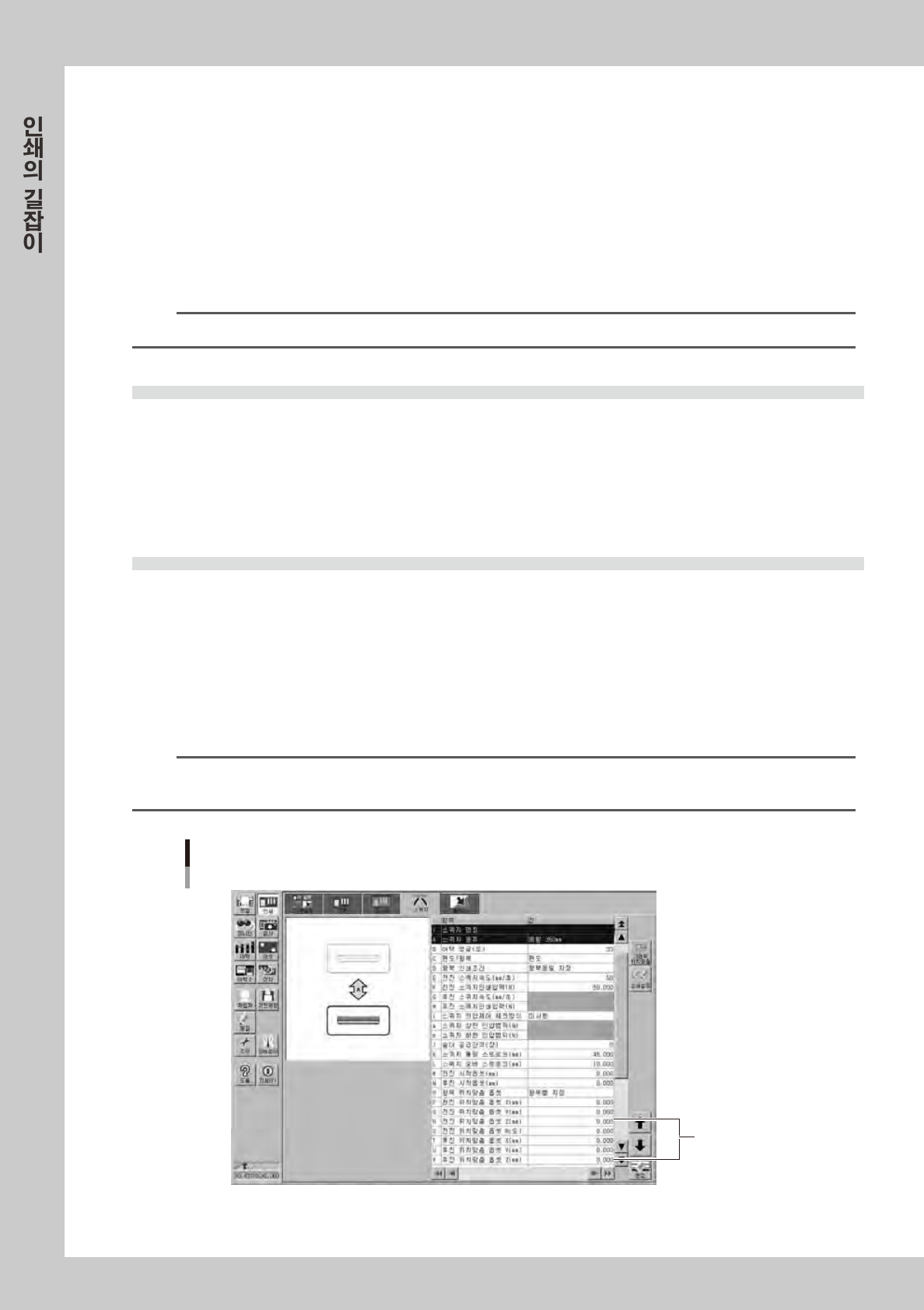

X, Y, Z, R 방향의 설정은「기본설정」탭 내의「그래픽 위치맞춤」버튼을 눌러서 실행해 주십시오 .
n
요점
Z 방향에 관해서는 , 그래픽 위치맞춤으로 실행할 수 없으므로 , 롤링 테스트 실행시에 마스크와 기판의 밀착정도를 확인하고
「스퀴지」탭 내에「전진 / 후진 위치맞춤 옵셋 Z」의 항목에 직접 입력하여 주십시오 .
위치맞춤 Z
여기에 입력한다
68E05-L3- 00
E-9
3.4 스퀴지 ( 롤링 )
3.4.1 스퀴지 속도
█
기능
스퀴지의이동속도파라미터입니다 .
█
설정범위와 초기값
1~200mm/sec 의범위에서설정할수있습니다 .초기값은50mm/sec 입니다 .
█
설정방법
롤링상태를보고마스크상에서솔더가미끄러지지않는속도로설정합니다 .
속도를빠르게하면솔더충전량은적어지고 ,속도를느리게하면충전량은많아집니다 .
마스크상의솔더의긁어내기부족 ( 소납 )등이발생할경우는속도를낮춥니다 .
3.4.2 스퀴지 인쇄압력
█
기능
스퀴지의인쇄압력파라미터입니다 .
█
설정범위와 초기값
1~200N 의범위에서설정할수있습니다 .초기값은50N 입니다 .
█
설정방법
마스크상의긁어내는상태에맞춰서설정합니다 .
인쇄압력이너무높으면우레탄스퀴지의경우 ,패임이발생해서솔더충전량이적어집니다 .또 ,인쇄압력이너무낮으면
우레탄 / 메탈스퀴지모두스크레이핑불량이발생해서과납이나납빠짐불량등이발생합니다 .
n
요점
솔더의 스크레이핑은「스퀴지 속도」와「스퀴지 인쇄압력」의 양쪽에서 조정합니다 .

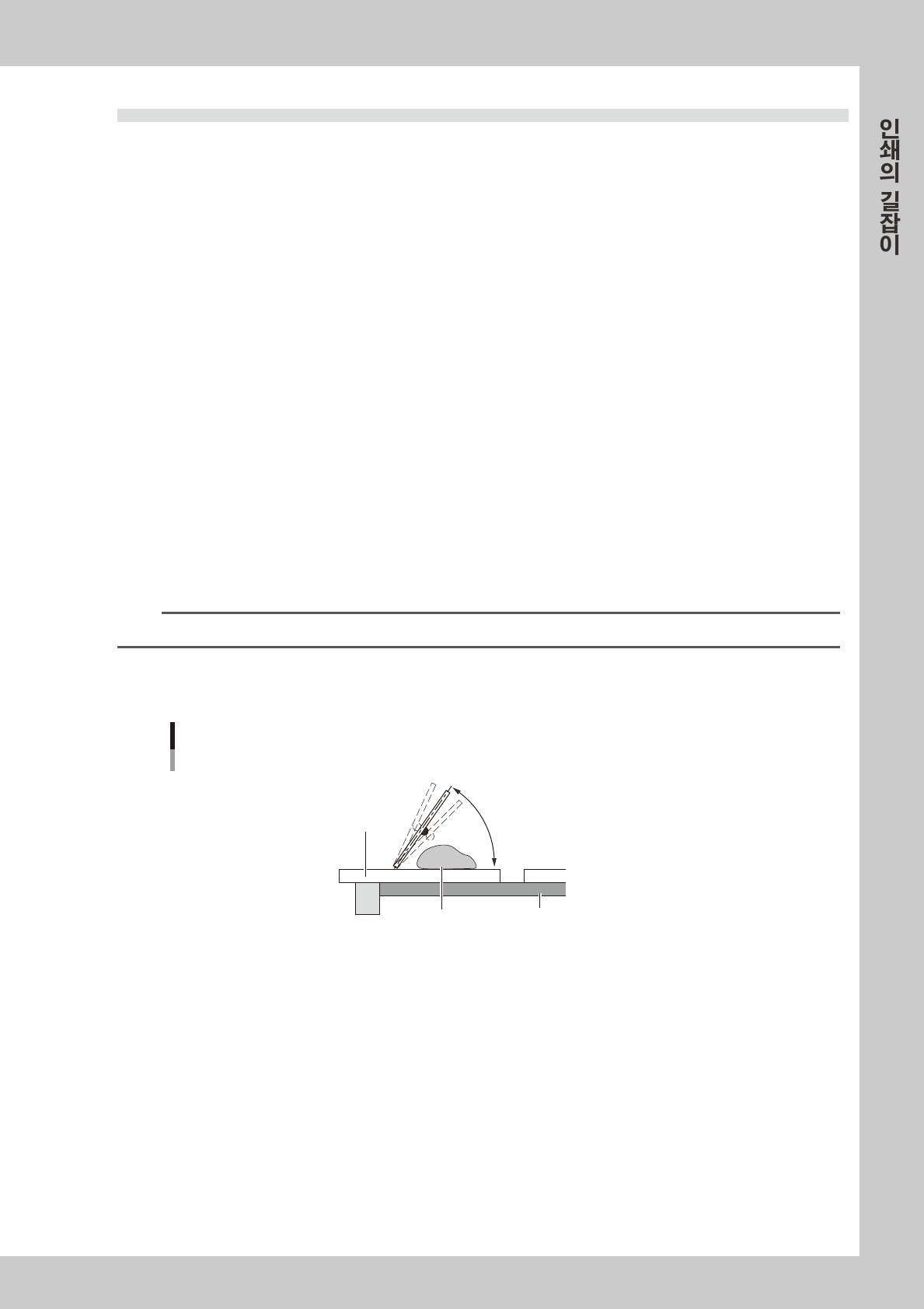

3.4.3 어택 앵글 ( 도 )
어택 앵글
솔더
어택 앵글
기판
마스크
55°(초기값)
67E01-L3-00
█
기능
어택앵글 ( 스퀴지와마스크사이의각도 )파라미터입니다 .
█
설정범위와 초기값
45~65 도의범위에서설정할수있습니다 .초기값은55 도입니다 .
█
설정방법
앵글 ( 각도 ) 을크게하면솔더충전량은적어지고 ,앵글을작게하면충전량은많아집니다 .
어택 앵글에 관해서
특별한경우 ( 다음과같은예 ) 를제외하고는초기값으로사용해주십시오 .
•
솔더의점성도대책을위해 ,점성도가높을경우에는어택앵글을크게하고 ,점성도가낮을경우에는 ,어택앵글을작게
할경우 .
•
고속으로인쇄할때 ,충전량조정을할경우 .
•
메탈스퀴지사용시 ,충전량의미세조정을할경우 .
•
충전압력이필요할때 ,어택앵들을작게해서 ,충전압력을크게할경우 .
