E-10

3.5 솔더 공급간격

█

기능

한번의솔더투입으로몇장의기판을인쇄할것인지설정하는파라미터입니다 .

█

설정범위와 초기값

0~9999 장의범위에서설정할수있습니다 .초기값은50 장입니다 .

█

설정방법

기판1 장당솔더의소비량 g( 그램 ) 에서투입량에대한비율로입력수치를결정합니다 .보통은투입량에대해서10~20%

를소비하는장수를입력합니다 .

예:

 기판1 장당소비량을1g,솔더투입량을100g 으로한다면 ,솔더를10~20g소비하는장수 ,즉10~20 장을

 「솔더공급간격」에입력합니다 .

3.6 판 분리

판 분리의 설정

기판

마스크

인쇄 높이에서의 거리

[0.01∼7.00mm]

판분리 속도

(0.01 단위)

[0.01∼20.0mm/s]

(0.01 단위)

67E 0 2- L3 - 00

3.6.1 판분리의 속도

█

기능

판분리할때의속도파라미터입니다 .

█

설정범위와 초기값 -

0.001~20.000mm/sec 의범위에서설정할수있습니다 .초기값은3.000mm/sec 입니다 .

█

설정방법

인쇄시의솔더형상 ,및마스크개구부의잔류솔더상태를봐가면서설정합니다 .

속도가너무빠르면 ,솔더가마스크개구부에남게되고 ,너무늦으면 ,인쇄한솔더에끌림이나번짐등이발생할가능성

이있습니다 .

3.6.2 판분리 거리

█

기능

판분리동작의이동거리파라미터입니다 .

█

설정범위와 초기값

0.001~7.000mm 의범위에서설정할수있습니다 .초기값은2.000mm 입니다 .

█

설정방법

마스크두께나굴곡등을고려해서설정합니다 .

거리가너무길면택타임이늦어지고 ,너무짦으면마스크뒷면에기판이붙어버리거나탈착불량이발생합니다 .

E-11

3.7 클리닝

3.7.1 클리닝 간격

█

기능

클리닝을실행할간격을정하는파라미터입니다 .

█

설정범위와 초기값

0~9999 장의범위에서설정할수있습니다 .「0」을입력하면동작을실행하지않습니다 .초기값은10 장입니다 .

█

설정방법

간격이너무길면번짐이나브릿지가발생하고 ,너무짧으면택타임에영향을미칩니다 .

요점

간격은「클리너」탭 내의 설정에서 시간관리 (1~9999 분 ) 로 실행할 수도 있습니다 . 또 , 기판 수량관리와 시간관리를 병용해

서 실행하는 것도 가능합니다 .

3.7.2 반복 횟수

█

기능

한번의클리닝으로실행하는클리닝의왕복횟수를결정하는파라미터입니다 .

█

설정범위와 초기값

1~9 회의범위에서설정합니다 .초기값은1 회입니다 .

█

설정방법

마스크뒷면을깨끗하게할경우에는 ,횟수를늘립니다 .

3.7.3 클리닝 스피드

█

기능

클리너의마스크뒷면을긁어낼때의속도파라미터입니다 .

█

설정법위와 초기값

1~255mm 의범위에서설정할수있습니다 .

초기값은22mm/sec 입니다 .

█

설정방법

속도가너무빠르면마스크개구부의솔더를닦아낼수없을경우가있으며 ,너무늦으면택타임에영향을미칩니다 .

마스크개구부를깨끗하게할경우는속도를늦춰주십시오 .

E-12

4. 증상으로 보는 트러블의 원인

여기에서는 ,인쇄트러블의증상에서발생원인이되는조건과의관계를설명합니다 .

4.1 위치 틀어짐

█

엣지클램프 프레셔의 설정

•

 엣지클램프의설정압력이약해서기판이인식후에틀어져버린다 .

•

 엣지클램프의설정압력이강해서기판이위어진상태에서인식해버린다 .

█

마크 위치좌표의 부정확

마크위치좌표에올바른위치가입력되어있지않아서 ,정확한보정이되지않는다 .

█

위치맞춤 옵셋 X, Y, R

기판별로불균형의차이가클경우 ,설정하고있는옵셋값으로는모든불균형을보정할수없다 .

4.2 소납

█

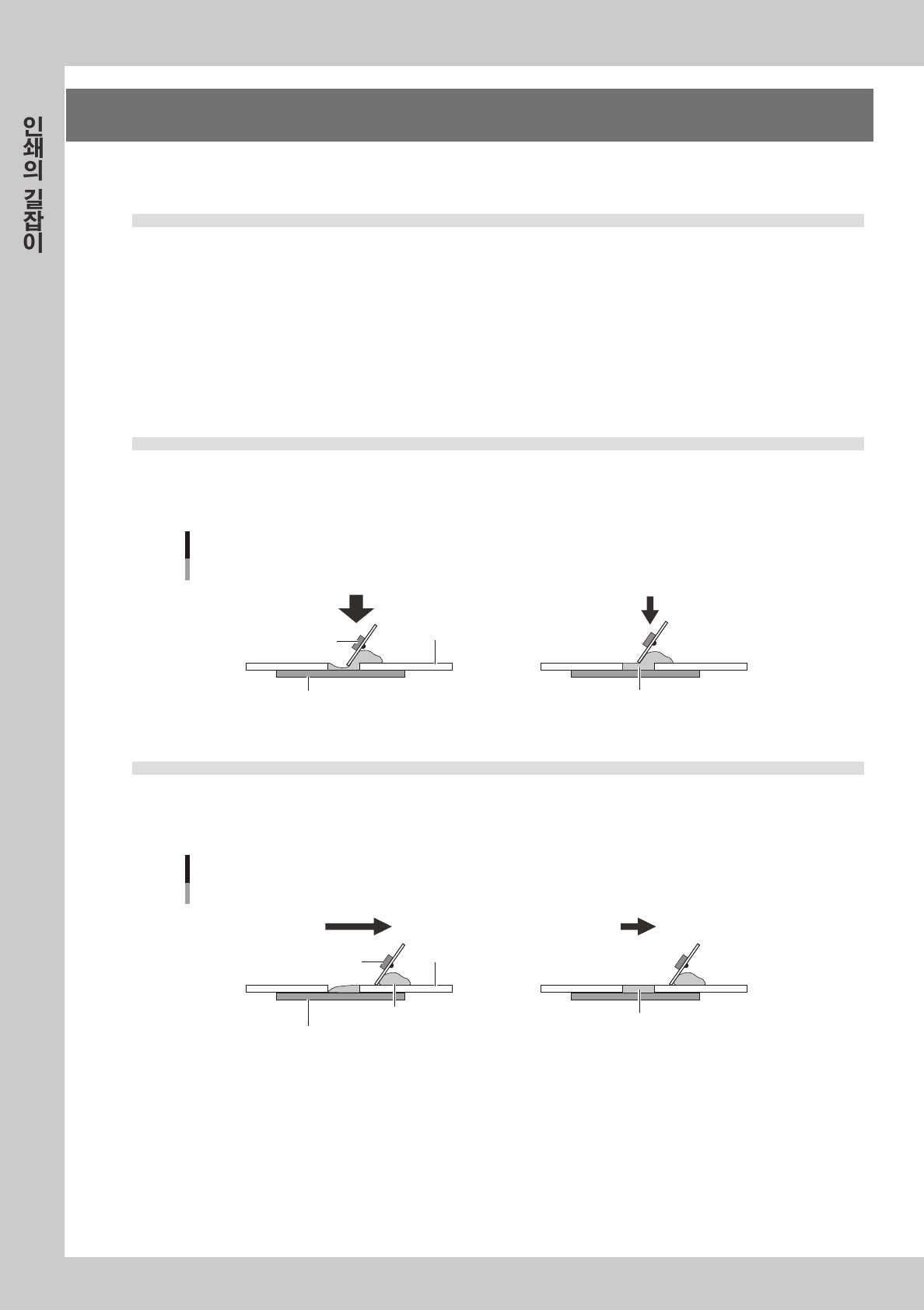

인쇄압력 ( 우레탄 스퀴지의 경우 )

설정하고있는스퀴지의속도 / 어택앵글에대해인쇄압력이너무높다 .

스퀴지 인쇄압력

기판

마스크

스퀴지

과대한 인쇄압력

솔더

적절한 인쇄압력

67E03-L3-00

4.3 충전부족

█

스퀴지 속도

스퀴지의속도가너무빨라서 ,마스크개구부에솔더가충분히충전되지않는다 .

스퀴지 속도

OKNG

솔더

기판

마스크

스퀴지

과대한 속도

솔더

적절한 속도
