3.4 라벨부착 위치
장비를 정확하고 안전하게 사용하기 위해서 , 본체 각부에는 경고표시 라벨이 부착되어 있습니다 .
이 경고표시 내용을 준수하여 주십시오 .
또한 , 이 항목에서 나타내고 있는 라벨 이외의 안전상의 주의 사항에 관해서는 ,「1. 안전에 대해서」를 참조
해 주십시오 .
n
요점
장치의 전원접속에 관해서는 , 메인터넌스 매뉴얼 또는 사용자 매뉴얼의 부록에 기재되어 있는「전원 접속부」를 참조해 주십
시오 .
n
요점
기종에 따라 다소 라벨의 내용 및 부착위치가 다릅니다만 , 기본적으로 아래에 표시한 부위에 부착되어 있습니다 .
■

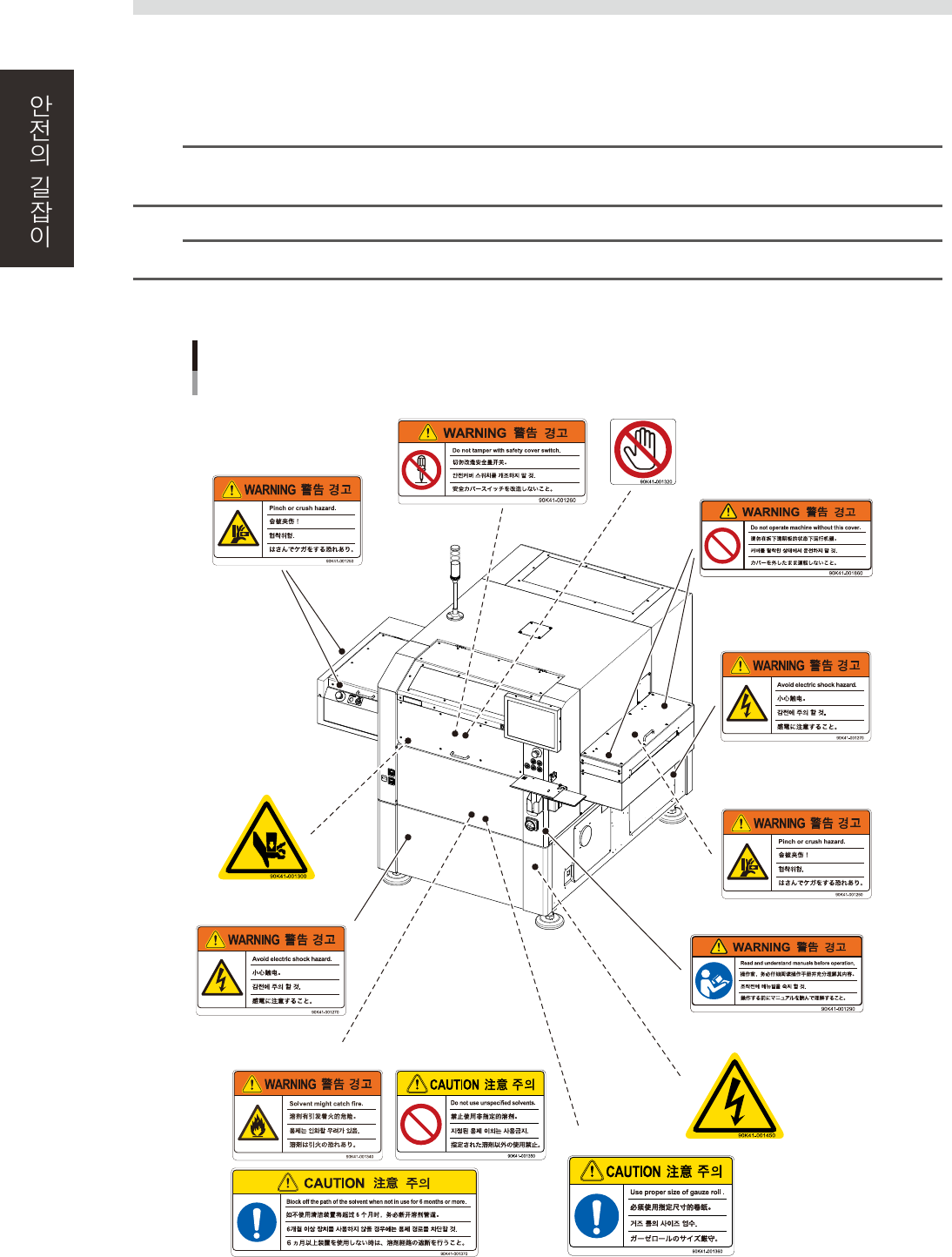

라벨부착 위치 (YSP)
경고표시 라벨
YSP
■ 컨베이어 개구부 (좌우)
연장 컨베이어 (좌우)
N 안전커버 내부
N메인스위치
N 카메라부
N 인쇄 테이블/마스크 클램프
(안전커버 내부)
N 측면 (좌우)
N 클리닝용 알코올 (전면 패널내부)
N 하부 패널 (전면, 배면)
N 패널 내부
■ 전면 패널 내부
■ 컨베이어 커버 내부
■ 컨베이어 커버
97201-L3-30

KUL3167200
