1-4 1 2. 조작 • 입력 부 본장비 의조작이 나데 이터입 력에사용하는디 스플 레 이 ,오퍼레 이션패 널버 튼 ,키 보드 ,마우스가장 착되 어있 습 니다 . 오퍼레이션 패널과 키보드 상부도어(안전커버) 마우스 키보드 오퍼레이션 디스플레이 오퍼레이션 패널버튼 6710 2 - L 3 - 0 0
1-3
1

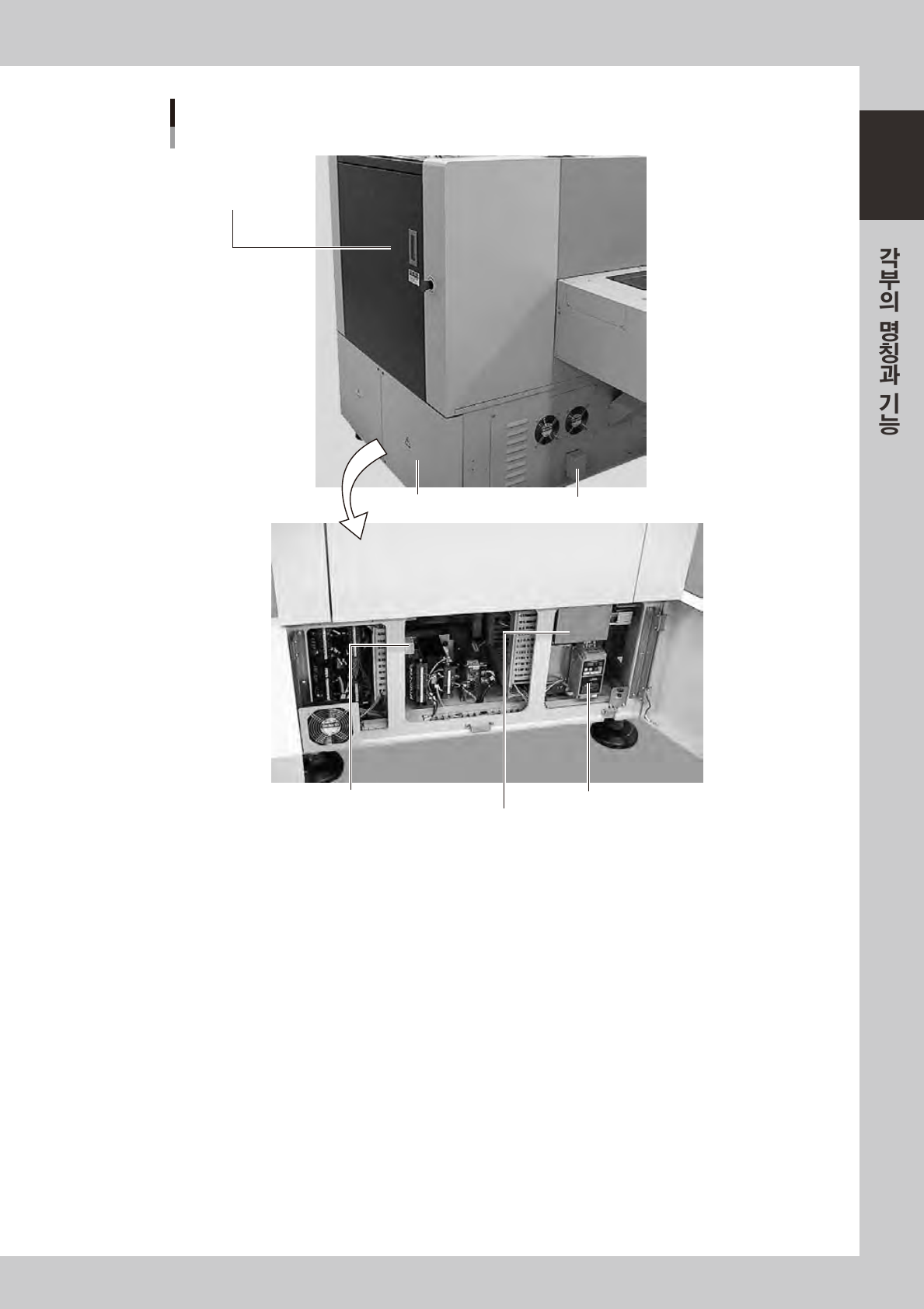

YSP 본체
배면
유지보수용
상부도어(안전커버)
후면하단 패널
흡인 블로워 유니트
흡인 블로워 배기구
각 유니트의 브레이커
인버터
67101-L3-00
유지보수용 상부도어 （안전커버）
이커버를열면비상정지와같은상태가되고장비의동작이멈춥니다 .운전중에는커버를닫아주십시오 .
배면 하부 패널
후면하단패널내의중앙에각유니트의브레이커나전원접속단자가있습니다 .우측에인버터및흡인블로워유니트가
있습니다 .
흡인 블로워 유니트 ( 배면 하부 패널내부 )
인쇄마스크에부착된솔더를흡인합니다 .자세한내용은본장「5.2흡인블로워유니트」를참조하십시오 .
1-4
1

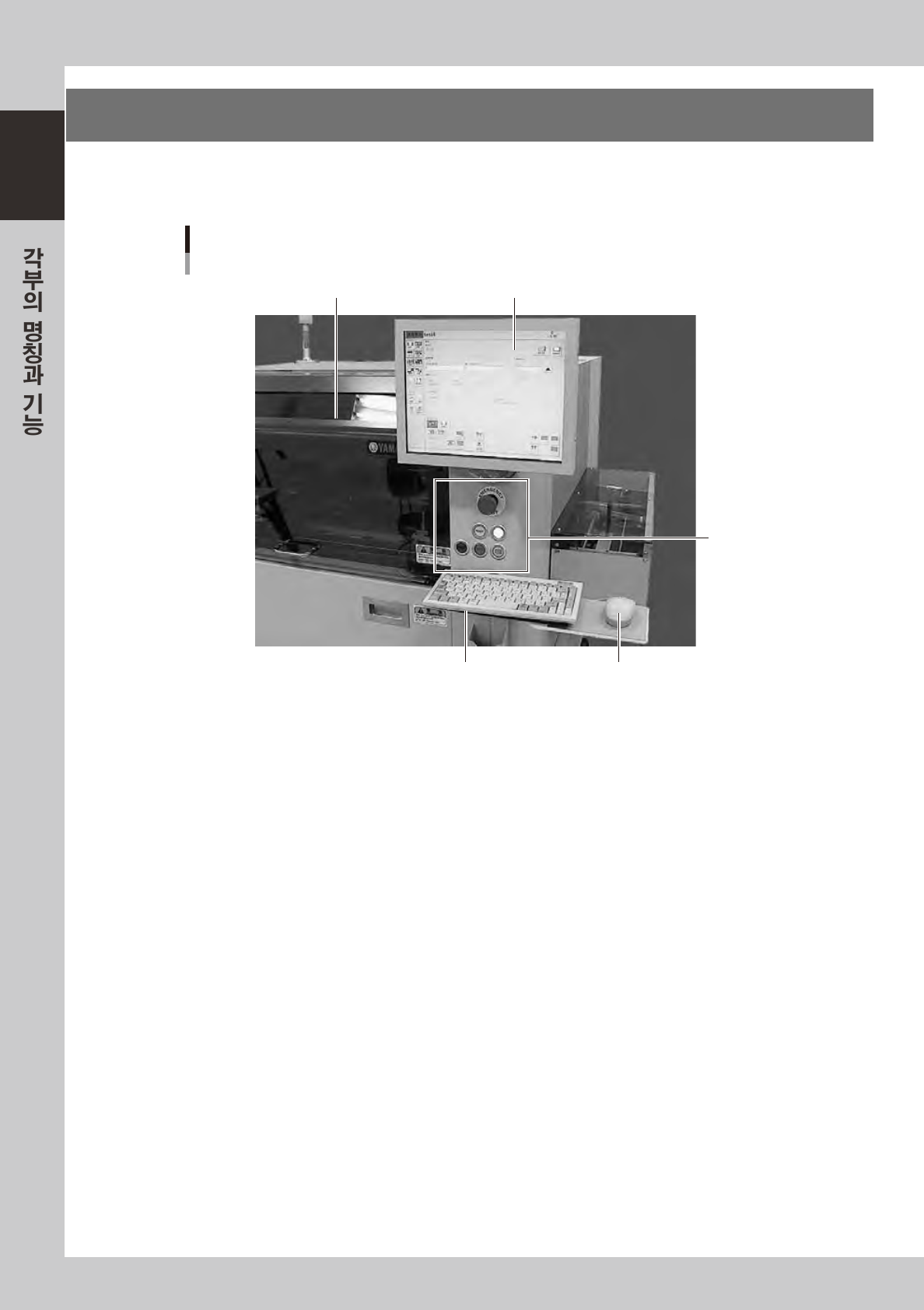

2. 조작
•
입력부
본장비의조작이나데이터입력에사용하는디스플레이 ,오퍼레이션패널버튼 ,키보드 ,마우스가장착되어있
습니다 .
오퍼레이션 패널과 키보드
상부도어(안전커버)
마우스키보드
오퍼레이션 디스플레이
오퍼레이션
패널버튼
67102- L3-00
1-5
1

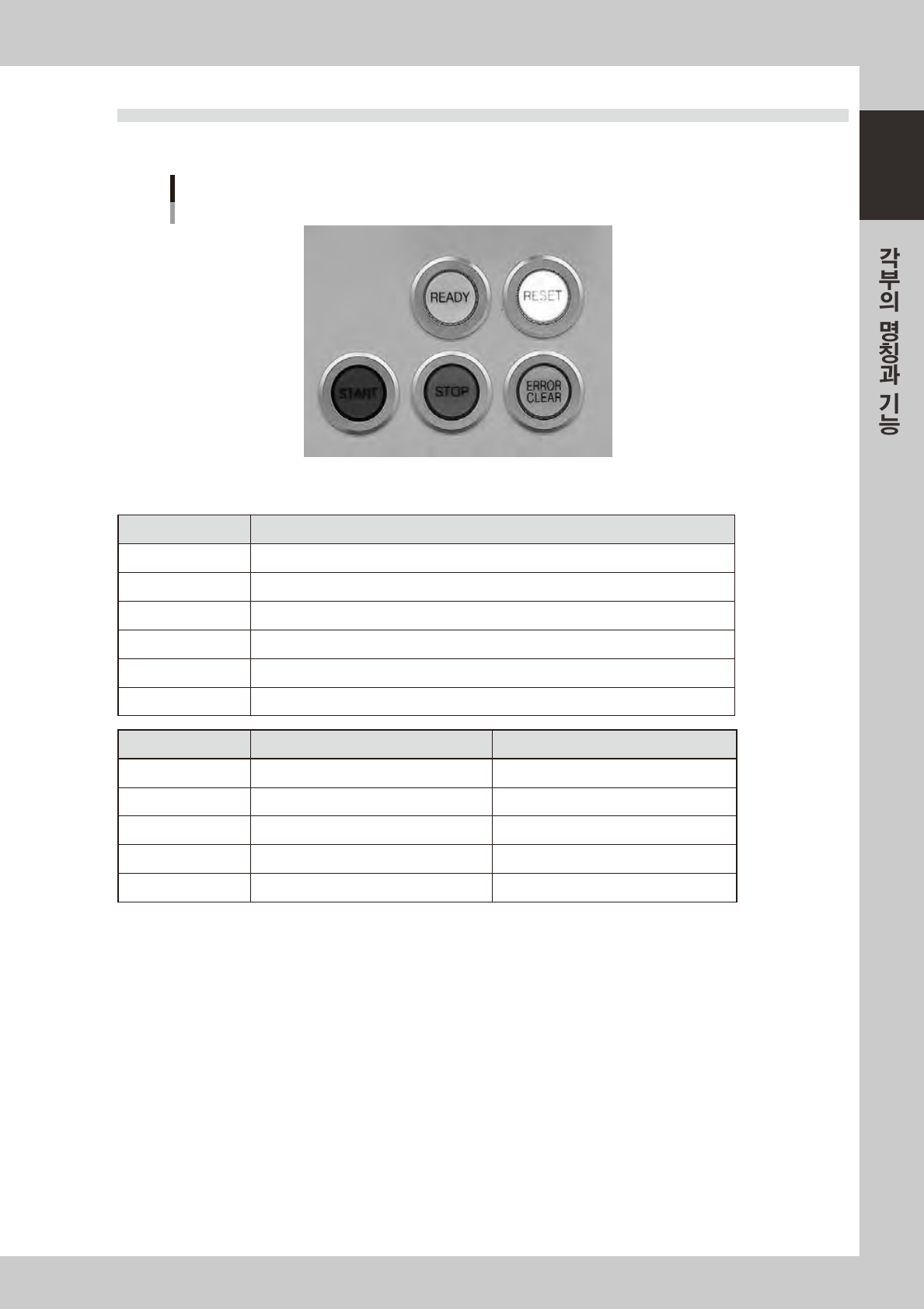

2.1 오퍼레이션 패널버튼
오퍼레이션 패널버튼에 대해서 다음과 같이 설명합니다 .
오퍼레이션 패널버튼
67103-L3-00
■
오퍼레이션 패널버튼의 기능과 상태
버튼명 기능
READY 비상정지를 해제하고 Servo ON 으로 합니다 .
RESET 운전을 정지하고 기판생산 준비상태로 돌아갑니다 .
START 기판데이터에 따라 자동운전을 시작합니다 .
STOP 운전을 중단합니다 . （「START」 버튼으로 운전을 재개합니다 .）
ERROR CLEAR 에러발생시의 버저나 에러화면을 클리어합니다 .
EMERGENCY STOP 이 버튼을 누르면 비상정지 상태가 됩니다 . 락을 해제할 때는 오른쪽으로 돌립니다 .
버튼명 소등 점등
READY
•
SERVO OFF(모터출력 OFF)
•
SERVO ON（모터동력 ON）
RESET
•
통상운전, 정지시
•
RESET 완료시
START
•
정지시
•
통상 운전시
STOP
•
통상 운전시
•
에러 발생시
ERROR CLEAR
•
통상 운전시
•
에러 발생시
