2.1 오퍼레이션 패널버튼
오퍼레이션 패널버튼에 대해서 다음과 같이 설명합니다 .
오퍼레이션 패널버튼
67103-L3-00
■
오퍼레이션 패널버튼의 기능과 상태
버튼명 기능
READY 비상정지를 해제하고 Servo ON 으로 합니다 .
RESET 운전을 정지하고 기판생산 준비상태로 돌아갑니다 .
START 기판데이터에 따라 자동운전을 시작합니다 .
STOP 운전을 중단합니다 . （「START」 버튼으로 운전을 재개합니다 .）
ERROR CLEAR 에러발생시의 버저나 에러화면을 클리어합니다 .
EMERGENCY STOP 이 버튼을 누르면 비상정지 상태가 됩니다 . 락을 해제할 때는 오른쪽으로 돌립니다 .
버튼명 소등 점등
READY
•
SERVO OFF(모터출력 OFF)
•
SERVO ON（모터동력 ON）
RESET
•
통상운전, 정지시
•
RESET 완료시
START
•
정지시
•
통상 운전시
STOP
•
통상 운전시
•
에러 발생시
ERROR CLEAR
•
통상 운전시
•
에러 발생시
1-6
1

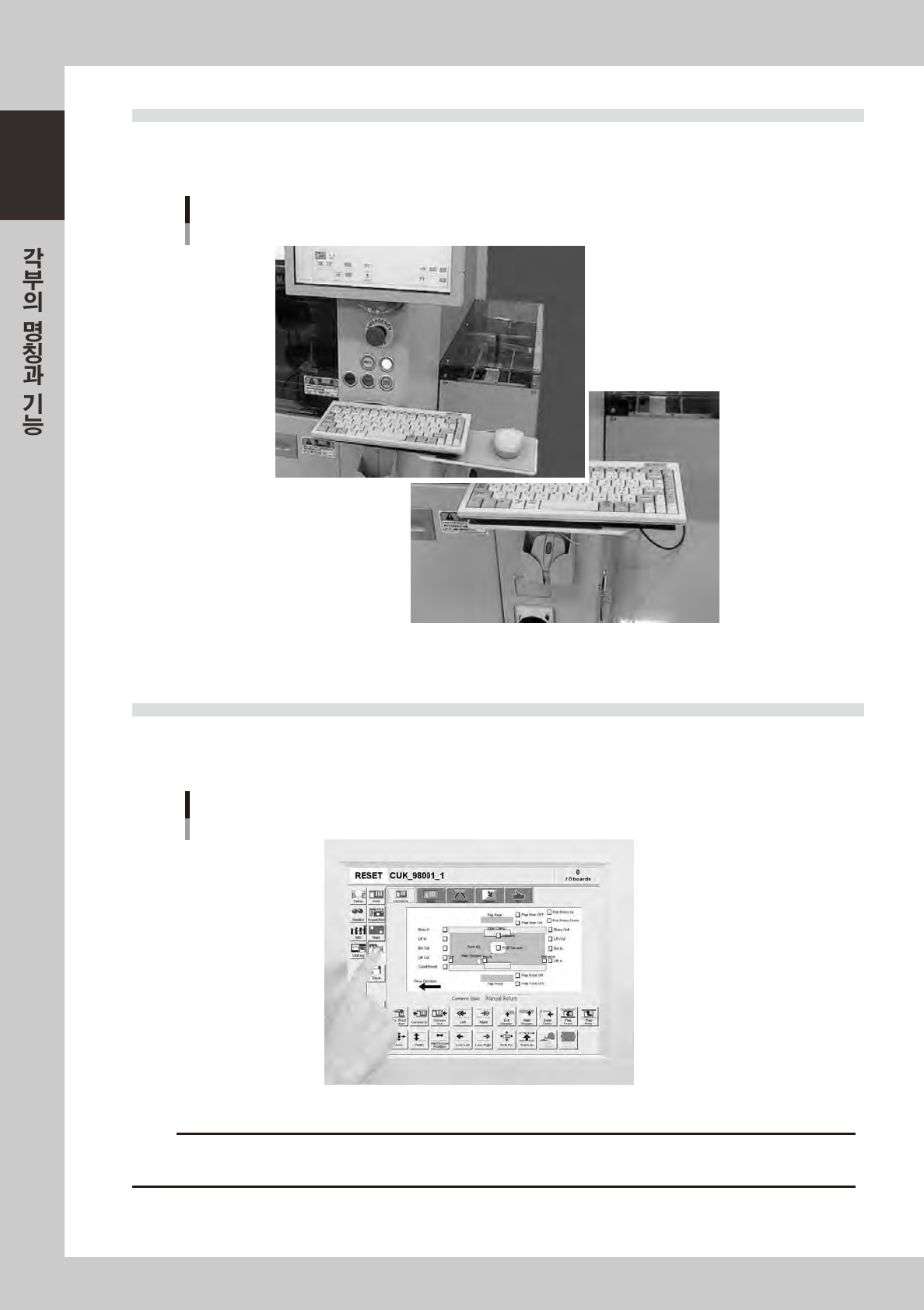

2.2 키보드와 마우스
본 장비는 조작과 데이터편집 등에 사용하기 위한 키보드와 마우스가 표준 장착되어 있습니다 . 조작 화면상
의 아이콘 버튼과 파라미터 항목을 선택할 때에는 마우스 커서를 맞추고 , 마우스의 왼쪽버튼을 누릅니다 .
키보드와 마우스
마우스와 마우스 패드를 격납한 상태
67104-L3-00
2.3 액정 터치패널 ( 옵션 )
옵션의 터치패널을 장착한한 장비는 키보드와 마우스를 사용하지 않고 , 화면상의 아이콘 버튼과 파라미터
항목을 손가락 등으로 직접 조작할 수 있습니다 .
터치패널
옵션
67105-L3-00
c
주의
터치패널표면을끝이뾰족한것으로누르거나 ,강한힘으로두드리면파손될위험이있습니다 .터치패널조작은손가락으로해
주십시오 .
1-7
1
3. 인쇄부
인쇄압력등의피드백제어가가능한스퀴지헤드와고강성인쇄테이블의채용에의해 ,고정도 ,고속인쇄를실
행합니다 .

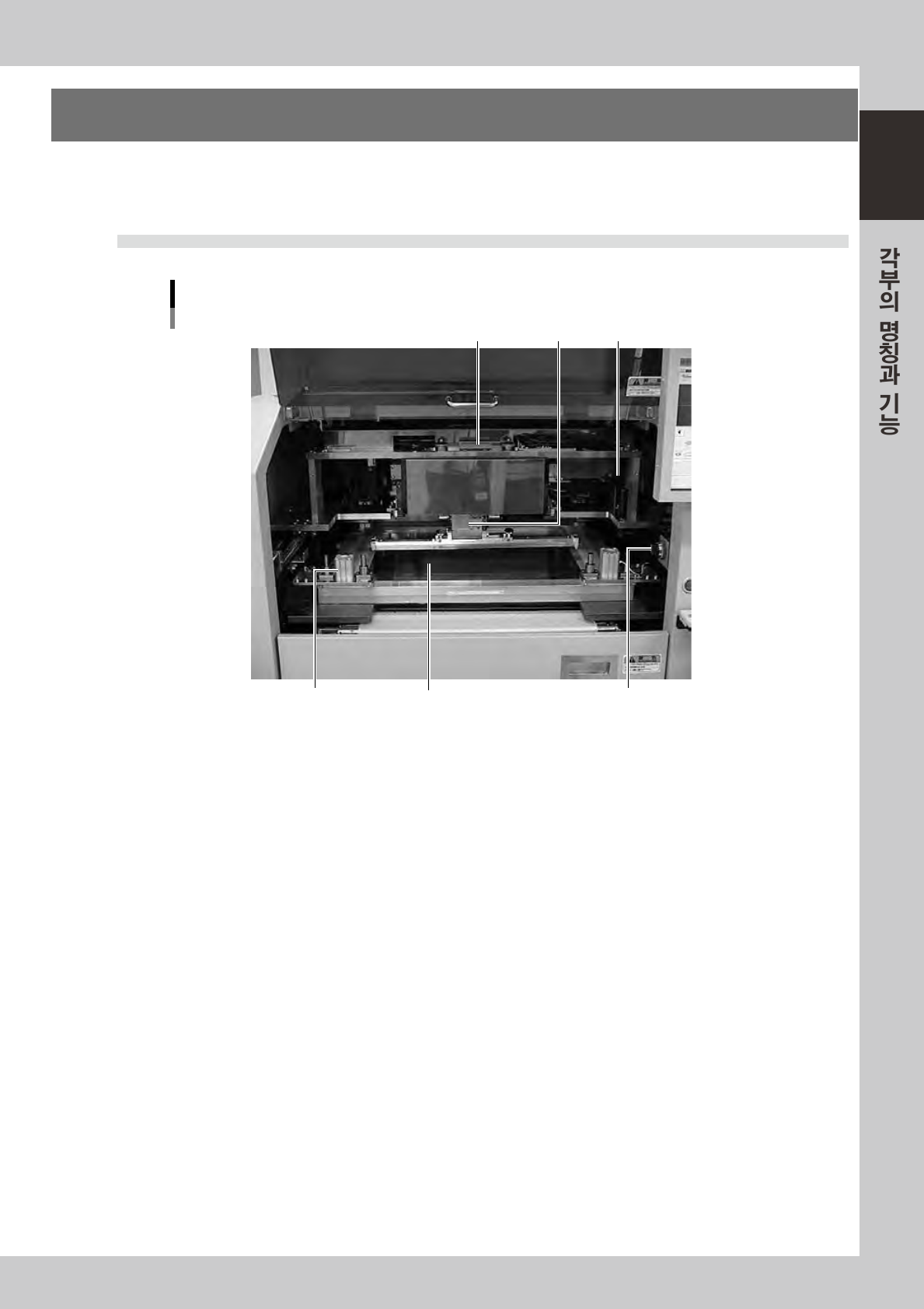

3.1 스퀴지 헤드와 인쇄 테이블
스퀴지 헤드와 인쇄 테이블
1
2
4
3
6
5
67106-L3-00
1. 스퀴지 헤드
스퀴지를상하（SZ 축방향）,전후（SY 축방향）로이동시킵니다 .3S스퀴지는R 방향으로도미세하게회전합니다 .
2. 스퀴지 홀더
스퀴지를2 개장착할수있습니다 .（사진은스퀴지를장착하기전의상태）
3. 핸들
ServoOFF 시에스퀴지헤드를손으로앞뒤로움직일때는우측핸들을이용하십시오 .절대로스퀴지헤드부나스퀴지를
밀어서움직이지말아주십시오 .
4. 마스크 클램프
마스크프레임을인쇄부에고정합니다 .좌우로2 개씩（합계4 개）준비되어있습니다 .
5. 마스크 （사용자 준비품）
마스크스톱퍼의위치를변경함으로써각종사이즈의마스크를사용할수있습니다 .마스크사이즈와마스크스톱퍼의
위치관계에대해서는부록「2.적합마스크」를참조하십시오 .
6. 마스크 클램프 스위치
좌우로돌려서마스크의클램프 / 언클램프를실행합니다 .
