1-8
1

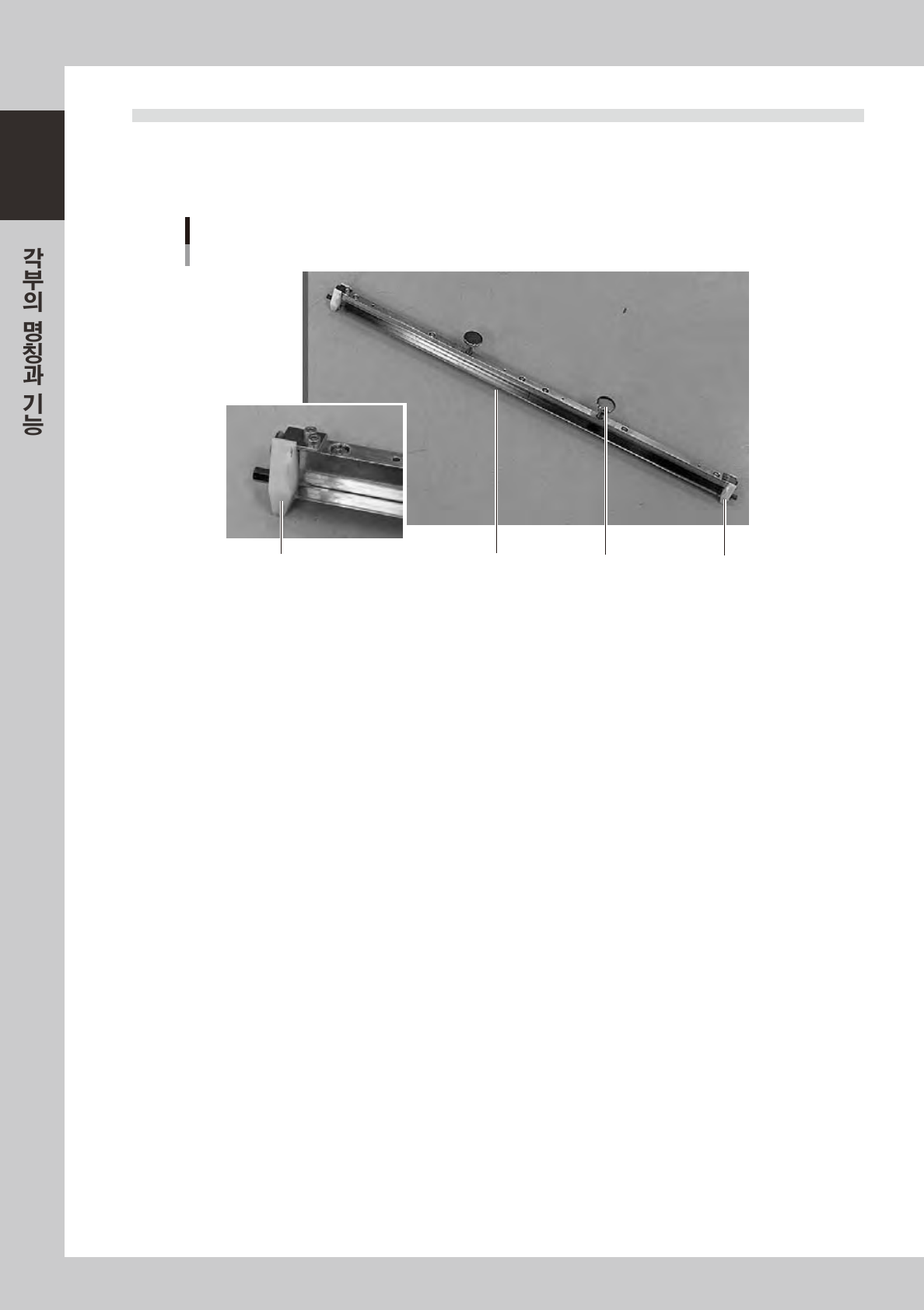

3.2 3S 스퀴지
3S 스퀴지는 스퀴지 어택 각도를 임의로 변경할 수 있습니다 . 전진 / 후진 모두 같은 스퀴지면으로 솔더를
긁어내므로 솔더 사용량에 낭비가 없습니다 . 출하시에는 주문내용에 맞추어 L250mm, L300mm,
L350mm, L400mm, L440mm, L530mm 중에서 메탈 또는 우레탄제의 스퀴지가 장비에 부속됩니다 .
3S 스퀴지
1
2
3
3
67107-L 3-00
1. 스크레이퍼
마스크상에놓은솔더를균일하게긁어내면서기판에인쇄합니다 .3S스퀴지의스크레이퍼부는 ,양날형우레탄또는
메탈제로되어있습니다 .
2. 고정노브
스퀴지를헤드부의홀더에장착하기위한나사입니다 .
3. 사이드 플레이트
마스크상의솔더가스퀴지폭보다넘쳐나오지않도록합니다 .조립식으로되어있으므로 ,간단히탈착해서청소할수있
습니다 .
1-9
1

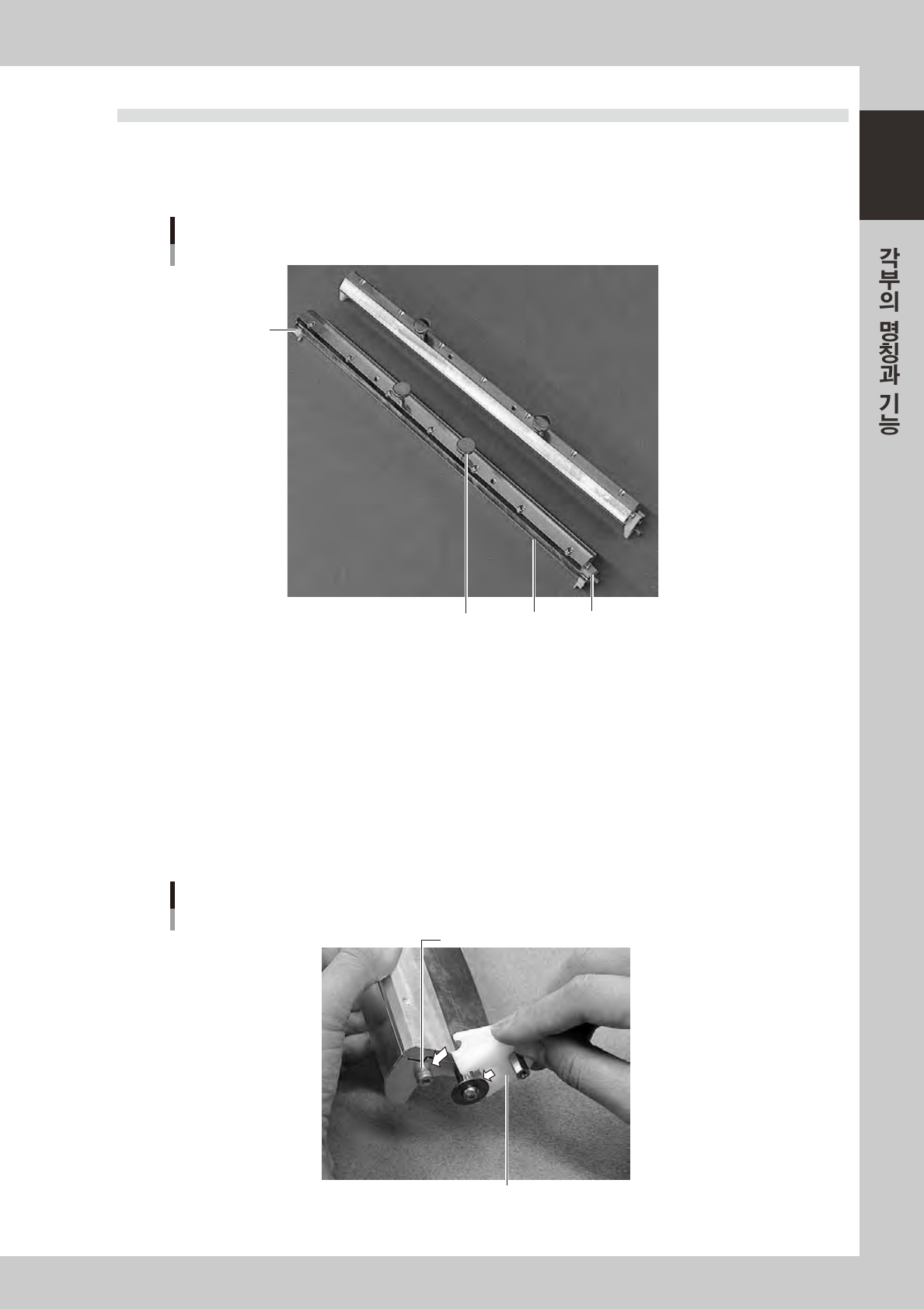

3.3 더블 스퀴지 ( 옵션 )
더블 스퀴지는 , 메탈 스퀴지와 우레탄 스퀴지가 있습니다 . 출하시에는 , 주문내용에 맞추어 L250mm,
L300mm, L350mm, L400mm, L440mm, L530mm 중에서 메탈 또는 우레탄제의 스퀴지가 장비에
부속됩니다 .
더블 스퀴지
1
2
3
3
67108- L3-00
1. 스크레이퍼
마스크상에놓은솔더를균일하게긁어내면서기판에인쇄합니다 .3S스퀴지의스크레이퍼부는 ,양날형우레탄또는메
탈제로되어있습니다 .
2. 고정노브
스퀴지를헤드부의홀더에장착하기위한나사입니다 .
3. 사이드 플레이트
마스크상의솔더가스퀴지폭보다넘쳐나오지않도록합니다 .
메탈스퀴지를사용하고있을경우는 ,사이드플레이트의홈부분을가이드핀에맞춰서끼워넣고 ,나사를조여서고정해
주십시오 .
더블 스퀴지용 사이드 플레이트
사이드 플레이트
가이드 핀
67109-L3-0 0
1-10
1
4. 컨베이어 유니트
YSP 의컨베이어유니트는3 분할형입니다 .반입부
•
기판고정부（기판테이블）
•
반출부로나뉘어져있습니다 .
옵션의반출측연장컨베이어를겸비한YSP 에서는반출측에서인쇄상태를육안으로확인할수있습니다 .

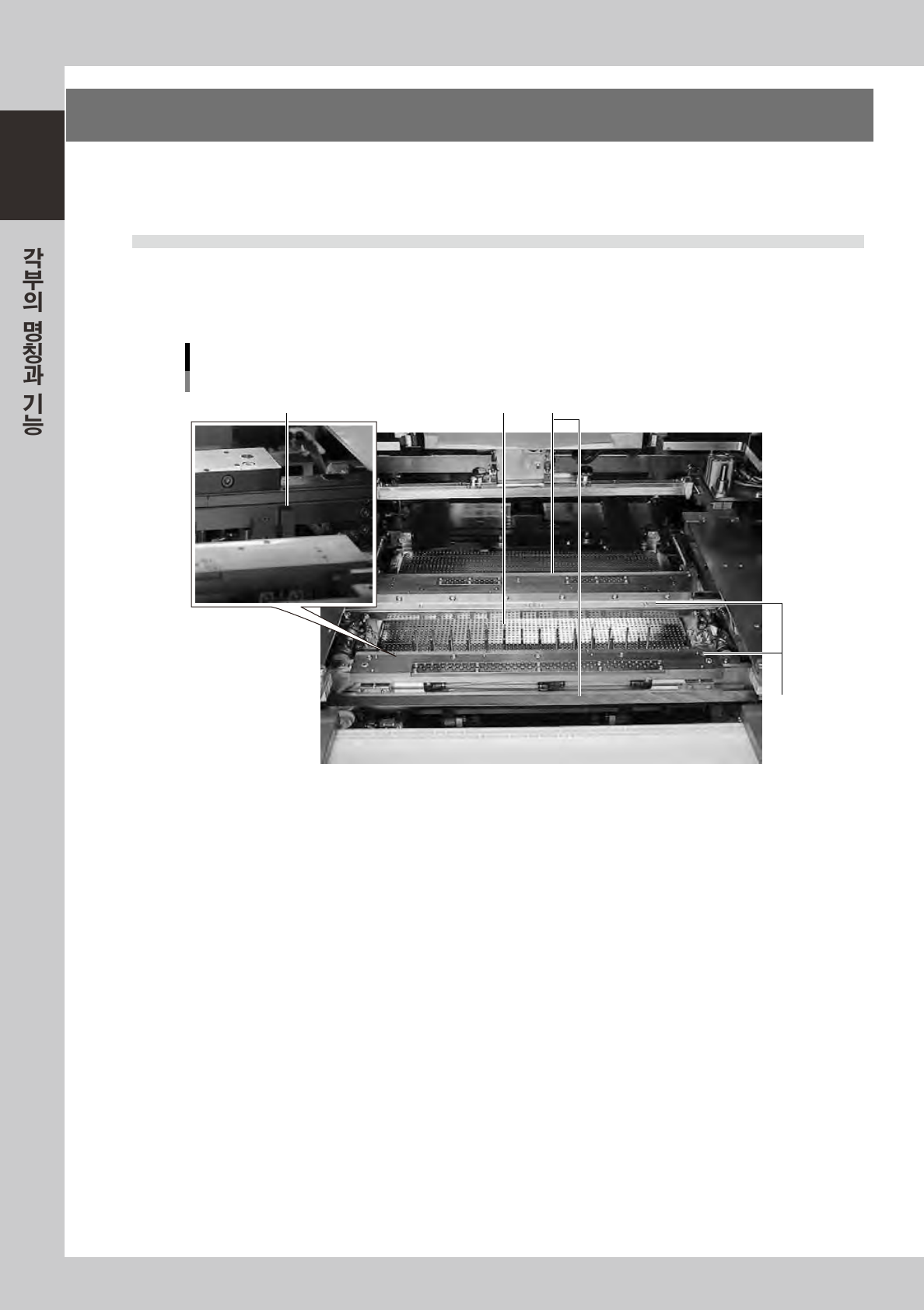

4.1 기판 고정부 ( 기판 테이블 )
기판테이블은 반입된 기판을 인쇄부에 고정합니다 . 비젼인식이나 티칭시에는 Servo 제어 Y 축에 따라 기판
반송 방향과 수직으로 이동합니다 . 또한 , 2 개의 X 축을 제어해서 R 방향으로도 미세하게 회전합니다 .
컨베이어 폭은 기판폭（기판사이즈 Y）에 따라서 자동으로 조정됩니다 .
기판 고정부
기판 데이블
21 3
4
67110-L3-00
1. 메인 스톱퍼
컨베이어내에반입된기판을인쇄위치에서정지시킵니다 .이메인스톱퍼는기판의길이（기판사이즈 X) 에따라서Servo
제어로위치가결정됩니다 .
2. 푸쉬업 플레이트
기판을아래방향에서고정하기위해Servo 제어로상승합니다 .이플레이트에는매트릭스타입에핀삽입용홀이있으므
로 ,핀을꽂아서사용합니다 .( 면받침지그는옵션 )
3. 플랩
기판의양쪽틀을위에서부터제어해서휘어오름을교정합니다 .기판고정시에자동적으로동작합니다 .
4. 엣지 클램프
기판을측면에서눌러서컨베이어상에고정합니다 .
