1-11
1

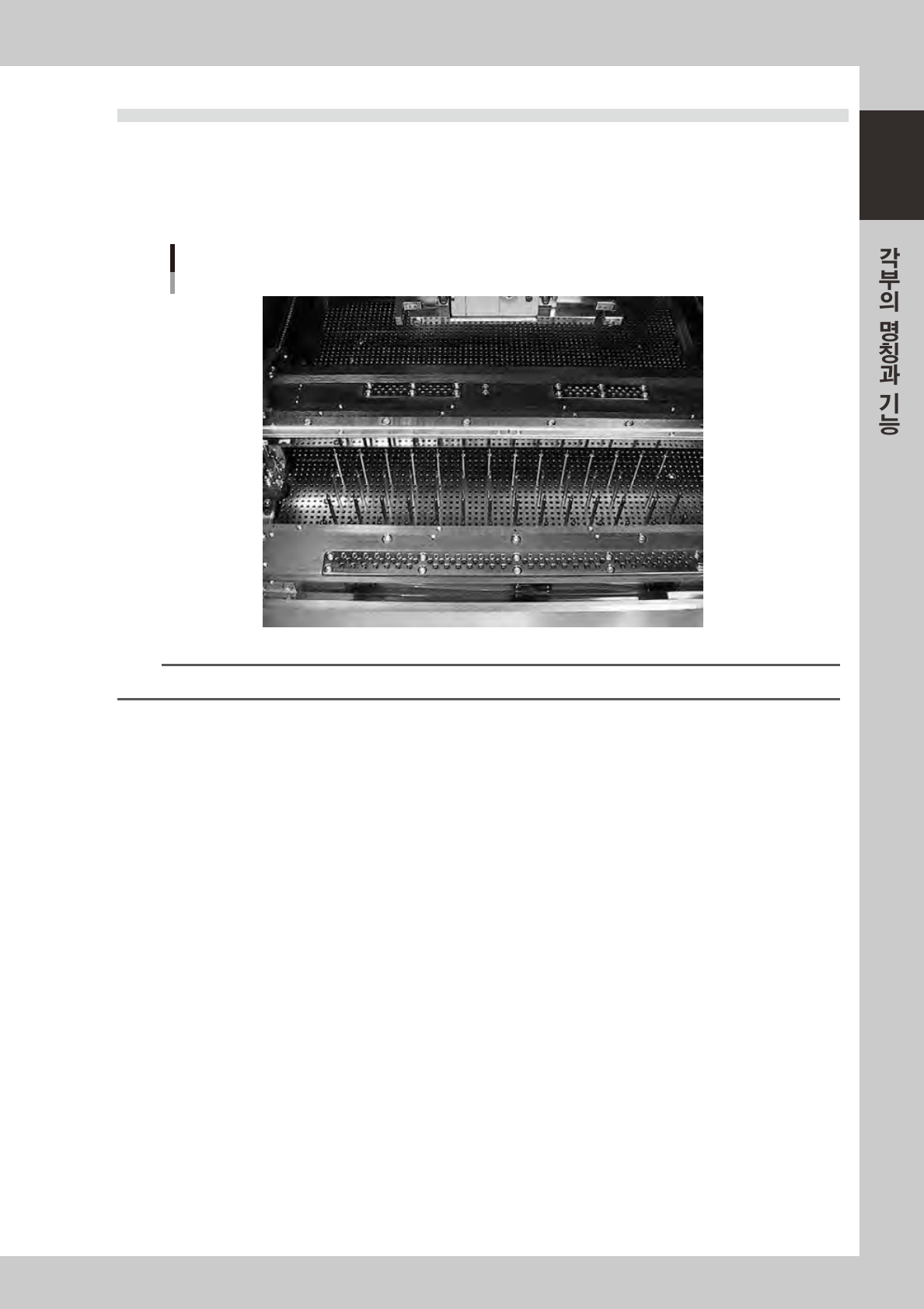

4.2 기판 서포트
인쇄위치에서 기판을 아래 방향에서 서포트하기 위해 백업 핀 (Matrix 핀 ) 이 준비되어 있습니다 . ( 면 받
침 지그는 옵션 )
● 백업 핀
백업핀사양의경우는기판사이즈나형상에따라삽입식핀을푸쉬업플레이트상에배치합니다 .
백업 핀
매트릭스 플레이트
67111-L3-00
참고
기판에 대응해서 백업핀 배열을 등록해 둘 수 있습니다 . ( 제 6 장「3. 백업 핀 배열」을 참조 )
1-12
1

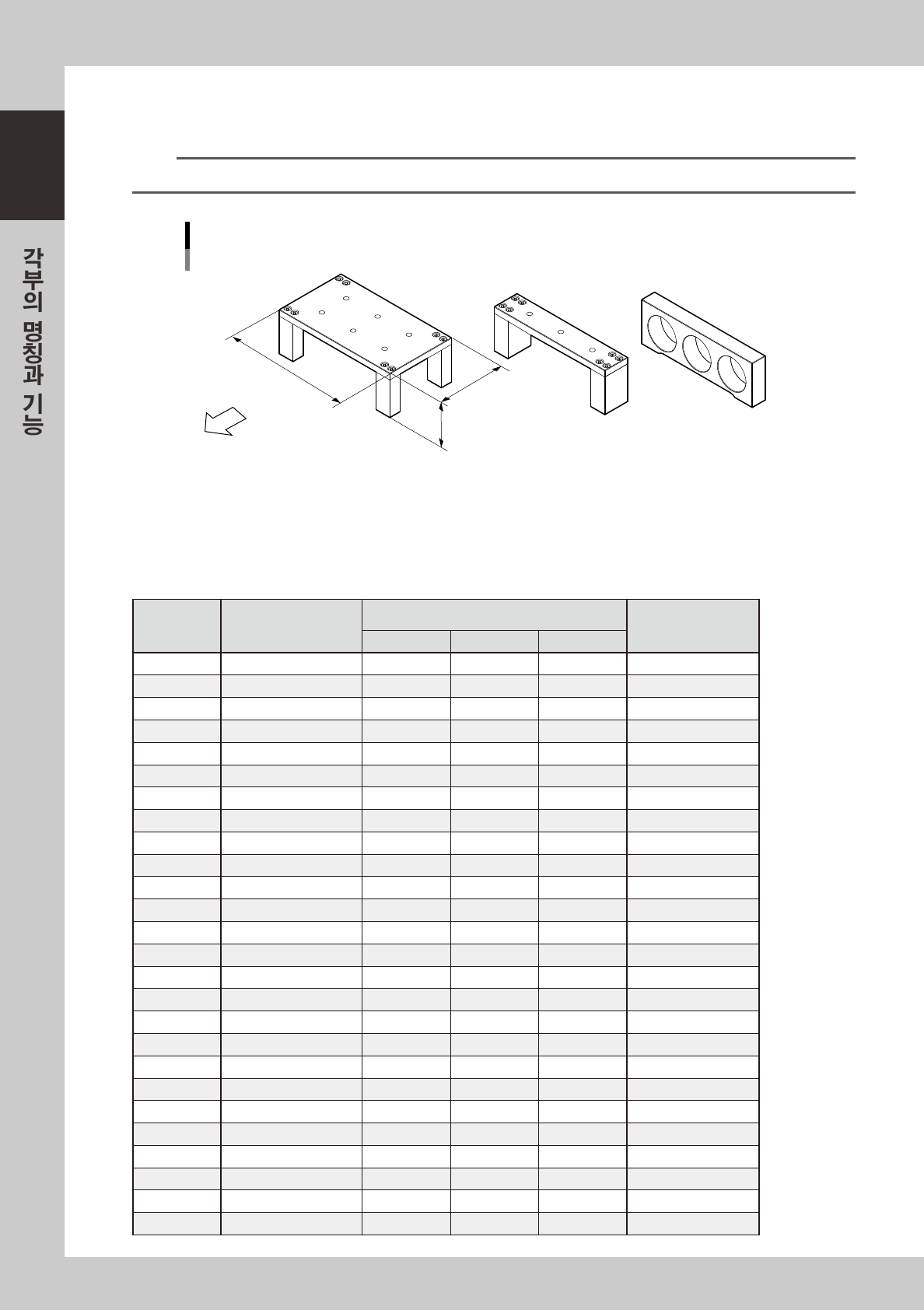

● 면 받침 지그 ( 옵션 )
생산할기판 (PCB) 의너비에맞춰서 ,매트릭스플레이트상에편성해서세팅합니다 .
n
요점
기판 서포트로서 백업 핀과 면 받침 지그를 병용해서 사용할 수가 있습니다 .
면 받침 지그 치수와 편성표
장비 정면
（89mm, 15열） （33mm, 5열） （19mm, 3열）
A B C
W
L : 159mm
H : 55mm
67112-L3-10
다음표는기판사이즈별로A~C 의블록을W 방향으로몇개를배치하고 ,몇열의핀을병용해서대응할것인가
를나타냅니다 .아래표에따라서블록및핀을기판사이즈에맞춰서편성해주십시오 .
■
면 받침 지그의 편성 일람표
열수 대응 기판사이즈 (W)
면 받침 지그 종류 / 사용개수
핀 병용 ( 열 )
A B C
5 50~52 0 1 0 0
6 52~59 0 0 2 0
7 59~66 0 0 2 1
8 66~73 0 1 1 0
9 73~80 0 1 1 1
10 80~87 0 2 0 0
11 87~94 0 2 0 1
12 94~101 0 1 2 1
13 101~108 0 2 1 0
14 10 8~115 0 2 1 1
15 115~12 2 1 0 0 0
16 122~129 0 2 2 0
17 129~136 0 2 2 1
18 136~143 1 0 1 0
19 143~150 1 0 1 1
20 150~157 1 1 0 0
21 157~164 1 0 2 0
22 164~171 1 0 2 1
23 171~178 1 1 1 0
24 178~185 1 1 1 1
25 185~192 1 1 1 2
26 192~199 1 1 2 0
27 199~206 1 1 2 1
28 206~213 1 2 1 0
29 213~220 1 2 1 1
30 220~227 2 0 0 0
1-13
1
열수 대응 기판사이즈 (W)
면 받침 지그 종류 / 사용개수
핀 병용 ( 열 )
A B C
31 227~234 1 2 2 0
32 234~241 1 2 2 1
33 241~248 2 0 1 0
34 248~255 2 0 1 1
35 255~262 2 1 0 0
36 262~269 2 1 0 1
37 269~276 2 1 0 2
38 276~283 2 1 1 0
39 283~290 2 1 1 1
40 290~297 2 2 0 0
41 297~304 2 2 0 1
42 304~311 2 2 0 2
43 311~318 2 2 1 0
44 318~325 2 2 1 1
45 325~332 3 0 0 0
46 332~339 3 0 0 1
47 339~346 3 0 0 2
48 346~353 3 0 1 0
49 353~360 3 0 1 1
50 360~367 3 1 0 0
51 367~374 3 1 0 1
52 374~381 3 1 0 2
53 381~388 3 1 1 0
54 388~395 3 1 1 1
55 395~402 3 2 0 0
56 402~409 3 2 0 1
57 409~416 3 2 0 2
58 416~423 3 2 1 0
59 423~430 3 2 1 1
60 430~437 3 2 1 2
61 437~444 3 2 2 0
62 444~451 3 2 2 1
63 451~458 3 2 2 2
64 458~460 3 2 2 3
c
주의
면받침지그는매트릭스플레이트의홀에끼워서고정합니다 .매트릭스플레이트상에솔더등이떨어져서묻어있거나 ,이물질
이없는지확인한후에장착해주십시오 .또 ,매트릭스플레이트에서벗어나서배치하면장비를손상시킬우려가있으므로주의
해주십시오 .
c
주의
여기에서설명하고있는면받침지그는YSP,YSP20,YCP10 의전용입니다 .다른장비에서사용하면장비에중대한손상을
입힐우려가있으므로 ,YSP,YSP20,YCP10이외의장비에서는절대로사용하지말아주십시오 .
c
주의
면받침지그B,C 는후술의「●M 사이즈매트릭스플레이트 ( 옵션 )」에는사용할수없습니다 .
