1-15 1 4.3 반입 • 반 출 컨베이 어 반입 컨베 이 어 는 상류 기 （로더 등）에 서 반 송 된 기 판 을 기판 고정 부 로 반송합니다 . 반 출 컨 베 이 어 는 , 기판 고정 부 에서 의 기 판 을 하 류 기로 반송합니다 . 컨 베 이 어폭은 기판폭 （기판 사이즈 Y ）에 따라 자 동 으 로 조정 됩 니 다 . 기판 반송방향 에 따 라 반입 / 반 출 컨베 이 어 의 위 치가 바…
1-14
1

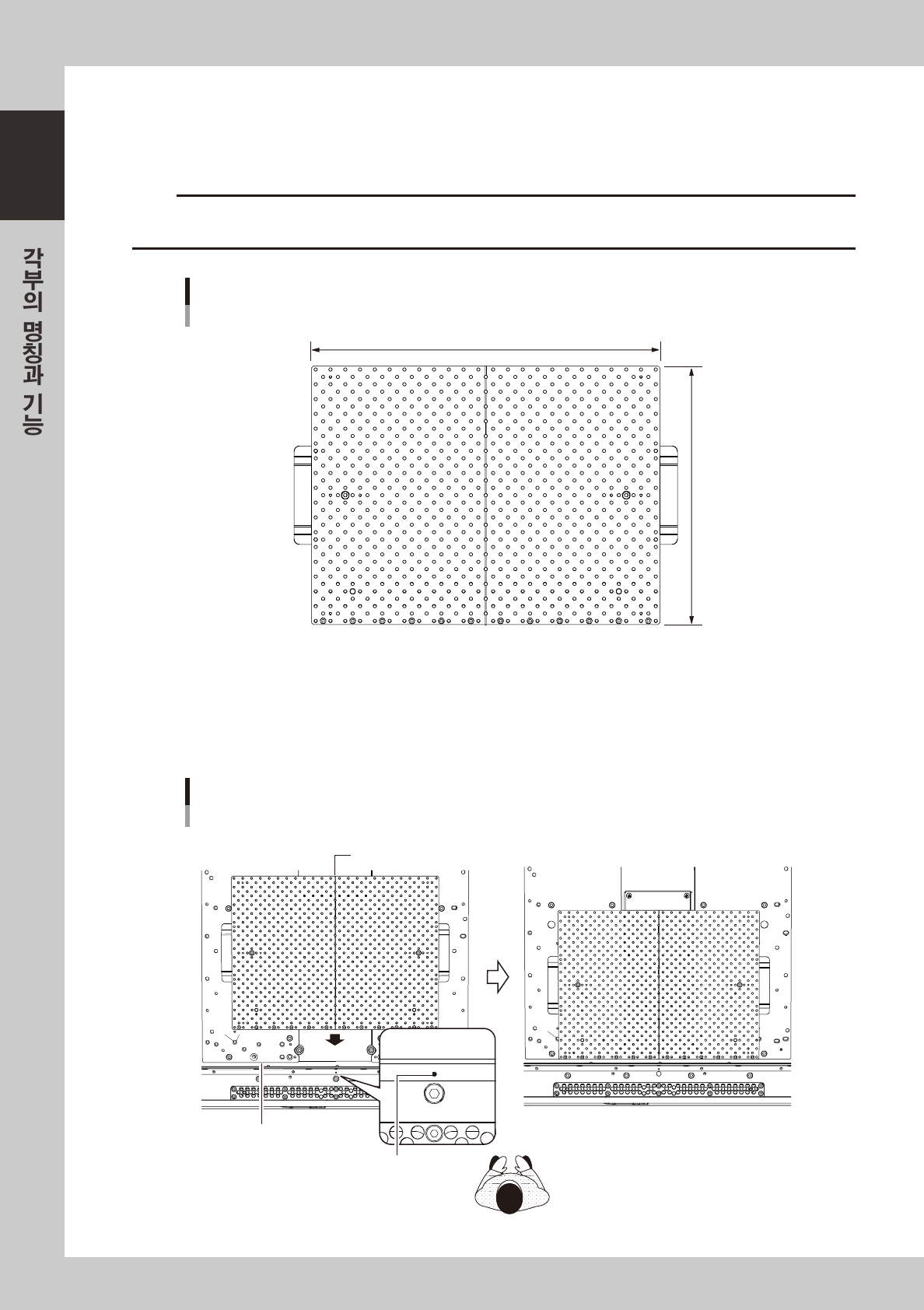

● M 사이즈 매트릭스 플레이트 ( 옵션 )
기존의L 사이즈매트릭스플레이트의경우는 ,2 장을사용해서운용해왔으나 ,M 사이즈 (L330xW250mm) 기판을생산
할경우는 ,옵션인M 사이즈매트릭스플레이트1 장으로운용할수가있으므로 ,M 사이즈기판에대해셋업이용이해
집니다 .다음과같이M 사이즈매트릭스플레이트를장착하는방법에대해서설명합니다 .
c
주의
장비의푸쉬업플레이트가구타입의경우는 ,M 사이즈매트릭스플레이트를장착할수가없습니다 .
M 사이즈매트릭스플레이트의장착가능여부에관해서는대리점에문의해주십시오 .
M 사이즈 매트릭스 플레이트
L : 330mm
대응 기판사이즈 ： 330x250mm (M 사이즈)
W : 245mm
67122- L3-00
█
장착방법
푸쉬업플레이트의중심선과컨베이어플레이트의중심구멍을맞추면서 ,푸쉬업플레이트의앞쪽측면에단차가없도록
맞춰서장착합니다 .
매트릭스 플레이트의 장착
푸쉬업 플레이트의 측면
컨베이어 플레이트의 중심구멍
매트릭스 플레이트의 중심선
<장착 전> <장착 후>
장비 정면
M사이즈 (옵션)
67123-L3-0 0
1-15
1

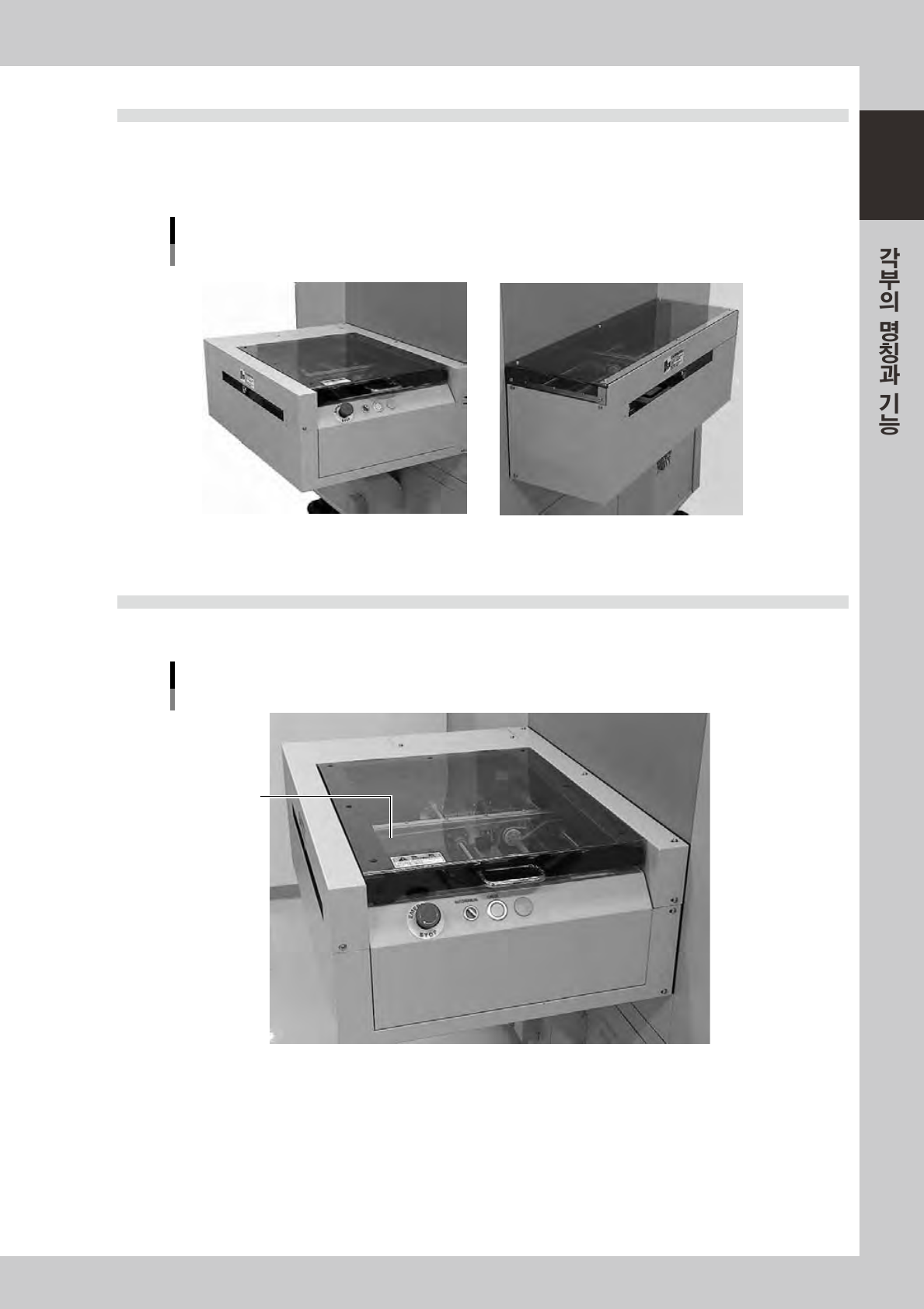

4.3 반입
•
반출 컨베이어
반입 컨베이어는 상류기（로더 등）에서 반송된 기판을 기판 고정부로 반송합니다 . 반출 컨베이어는 , 기판
고정부에서의 기판을 하류기로 반송합니다 . 컨베이어폭은 기판폭（기판 사이즈 Y）에 따라 자동으로 조정됩
니다 . 기판 반송방향에 따라 반입 / 반출 컨베이어의 위치가 바뀝니다 .（표준은「우→좌」흐름）
반입 / 반출 컨베이어
우 → 좌 흐름
반출측(연장 컨베이어식의 예) 반입측
67113-L3-00
4.4 반출측 연장 컨베이어 ( 옵션）
옵션인 반출측 연장 컨베이어를 겸비한 YSP 에서는 , 반출측에서 인쇄상태를 육안으로 확인할 수 있습니다 .
반출측 연장 컨베이어(옵션)
안전커버
67114-L3-00
1-16
1

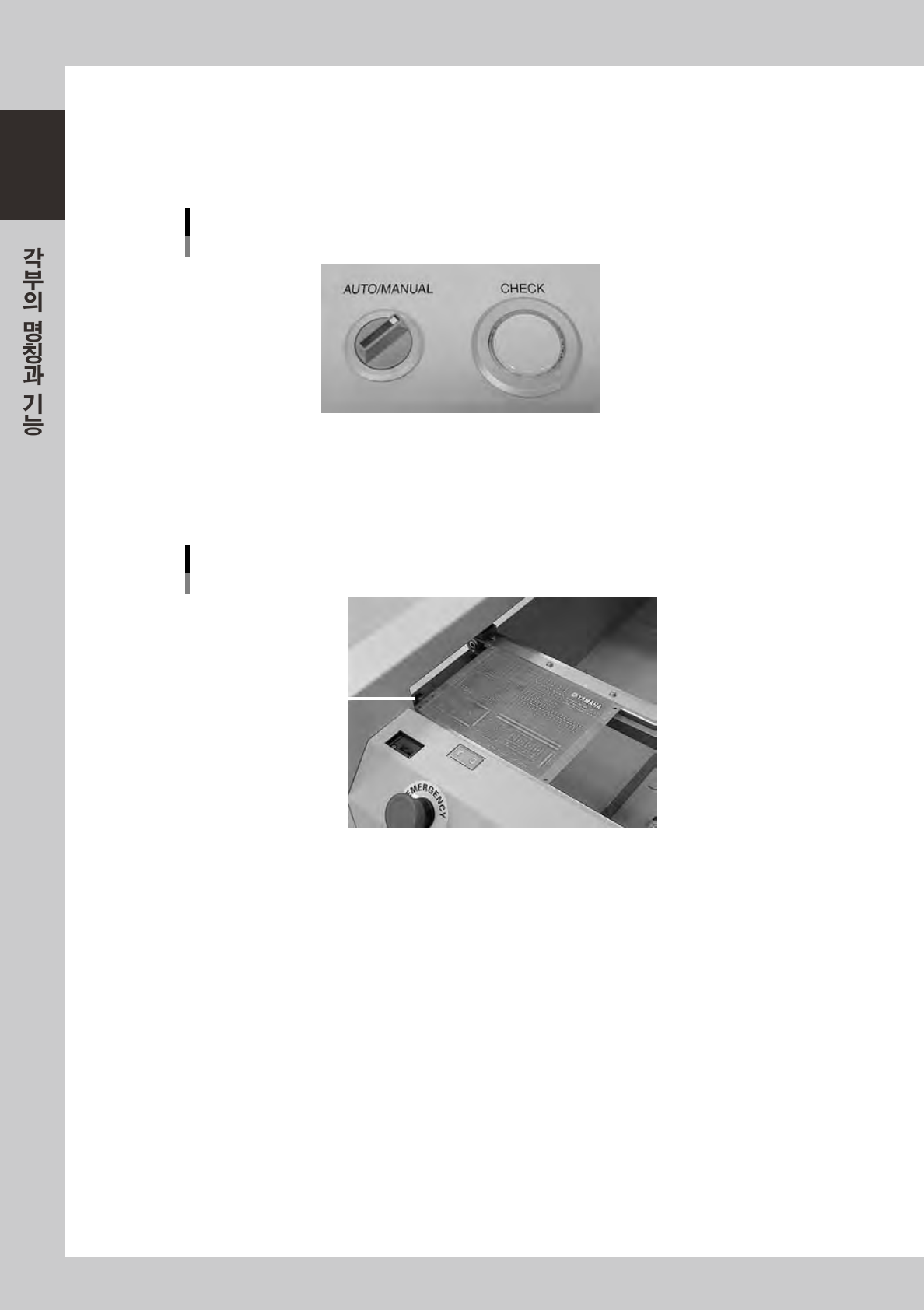

4.4.1 MANUAL 모드
육안으로 확인할 때는 연장 컨베이어측에 있는 「AUTO/MANUAL」스위치를 「MANUAL」모드로 합니다 .
MANUAL 모드를 선택하면 기판 고정부에서 반송된 기판이 연장 컨베이어의 출구에서 일시정지합니다 .
아래의 순서에 따라 인쇄상태를 육안으로 검사할 수 있습니다 .
「AUTO/MANUAL」스위치
MANUAL 모드
67115-L3-00
1
기판이 연장 컨베이어상에서 정지하였음을 확인합니다 .
연장컨베이어의출구위치（출구스톱퍼의위치）에서기판이정지되면「CHECK」버튼의램프가점등합
니다 .
기판반송의 일시정지 위치
출구 스톱퍼
67116-L3-00
2
기판의 검사를 실행합니다 .
기판을연장컨베이어로부터꺼내서검사해주십시오 .
3
검사후 , 기판을 연장 컨베이어상에 되돌립니다 .
4
「CHECK」버튼을 누릅니다 .
「CHECK」버튼의램프가꺼지고기판이하류측으로반송됩니다 .
