1-19 1 5. 2 흡인 블 로워 유니트 YSP 에서 는 , 장비본체 의 후면 하단 에 흡인 블 로 워 유니 트 가 내장되 어 있 으며 , 자 동 클 리닝 시 에 마스 크 의 개구부 에 부착된 솔더나 뒷 면 에 흘러 서 묻 은 솔더를 흡 인 합니다 . 흡인 블로워 유니트 흡인 블로워 유니트 인버터 십자 드라이버로 이 나사를 분리한다 6 7119 -L 3 - 0 0
1-18
1
5. 클리닝부
5.1 클리닝 유니트
장비의 정면 패널을 열면 , 내부에 클리닝 유니트가 탑재되어 있습니다 . 인쇄마스크의 개구부에 부착된 솔더
나 뒷면에 묻은 솔더를 거즈 롤로 닦아냅니다 . 클리닝은「자동」과「수동」, 그리고 용제를 사용하는「습식」
과 사용하지 않는「건식」을 선택할 수 있습니다 .

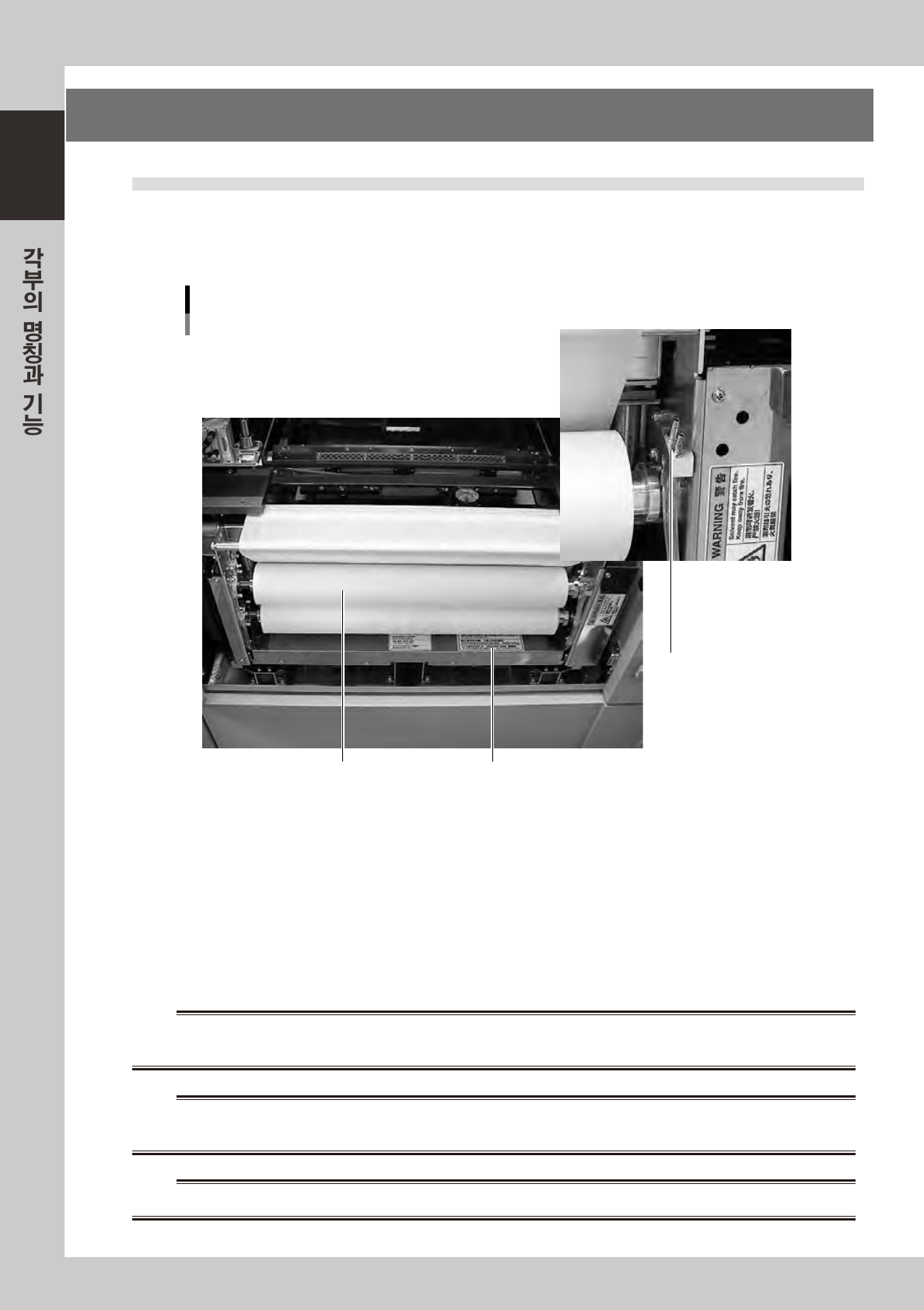

클리닝 유니트와 용제탱크
1 2
3
67118-L3-00
1. 거즈 롤
마스크의뒷면에흘러들어간솔더나Flux 를닦아냅니다 .거즈롤의교환방법에대해서는제 7 장「3.클리닝용거즈롤의
교환」을참조하십시오 .
2. 용제 탱크
클리너거즈에용제를스며들게해서 ,솔더를녹이면서마스크의클리닝을하기위한용제를넣어두는탱크입니다 .전용
공급보틀을사용해서용제보급용조인트에끼워서보급합니다 .
3. 용제 보급용 조인트
전용용제공급보틀의삽입구입니다 .
w
경고
클리닝용 용제에는 이소프로필 알코올 또는 에틸알코올 이외에는 사용하지 마십시오 . 다른 용제를 사용하면 인화할 우려가 있
습니다 .
w
경고
아세톤은 절대로 사용하지 마십시오 . 용제튜브나 클리닝 장치를 열화시켜서 세정액이 샐 우려가 있습니다 . 또한 사용한 클리
닝용 알코올은 반복해서 사용하지 마십시오 .
w
경고
이소프로필 알코올을 사용할 경우는 취급에 주의 하십시오 . 장기간 흡입하면 인체에 해를 끼칠 가능성이 있습니다 .
1-19
1
5.2 흡인 블로워 유니트
YSP 에서는 , 장비본체의 후면 하단에 흡인 블로워 유니트가 내장되어 있으며 , 자동 클리닝시에 마스크의
개구부에 부착된 솔더나 뒷면에 흘러서 묻은 솔더를 흡인합니다 .
흡인 블로워 유니트
흡인 블로워 유니트
인버터
십자 드라이버로 이 나사를 분리한다
67119-L3-00
1-20
1
6. 카메라 유니트
본장비에는기판상의피듀셜마크나랜드패턴을인식하기위한「기판용카메라」와마스크뒷면의피듀셜마크
나마스크개구부를인식하기위한「마스크용카메라」가장착되어있습니다 .더욱이 ,옵션인솔더인쇄검사
기능을겸비한장비에는 ,「인쇄검사용카메라」와조명이추가됩니다 .
티칭을할때는이들카메라를티칭유니트로사용합니다 .
•
「기판용카메라」및「인쇄검사용카메라조명유니트 ( 옵션 )」는 ,카메라용X 축 (CX 축 ) 상에탑재되어있으며 ,
X 방향으로만이동합니다 .Y 축과연동해서기판표면의피듀셜마크를인식합니다 .
•
「마스크용카메라」는메인스톱퍼축 (MS 축 ) 상에탑재되어있으며 ,X 방향으로만이동합니다 .Y 축과연동해서마스
크이면의피듀셜마크와마스크개구부를인식합니다 .
카메라 유니트
1
2
3
67 120-L3-10
1. 기판용 카메라 , 조명 유니트
컨베이어상에고정된기판의상면 ( 표면 ) 을인식하기위한카메라와조명유니트입니다 .
2. 마스크용 카메라 , 조명 유니트
마스크의이면을인식하기위한카메라와조명유니트입니다 .
3. 인쇄 검사용 카메라 , 조명 유니트 ( 옵션 )
고분해능
•
광시야의카메라와조명유니트입니다 .옵션의인쇄검사기능을겸비한YSP 에탑재됩니다 .인쇄검사에대해
서는별책「옵션매뉴얼」의「인쇄검사기능」을참조하십시오 .
