2-13
2
4
전원 OFF 확인 대화창이 표시되면 [OK] 버튼을 누릅니다 .
어플리케이션이자동적으로종료됩니다 .
e
5
비상정지 상태로 합니다 .
비상정지대화창이표시되면비상정지버튼을누르고[OK] 버튼을누르십시오 .
6
장비 본체의 전원 스위치를 OFF 로 합니다 .
화면에전원 OFF 의허가가표시되면장비본체의전원스위치를왼쪽으로돌려서OFF 로하십시오 .
c
주의
종료순서를무시하고함부로전원스위치를OFF 로하면데이터나기기의파손원인이됩니다 .
c
주의
전원을OFF 한후 ,재차장비를기동할경우에는2 초이상기다린후에ON 으로해주십시오 .순서를무시하면경우에따라서는
장비의기동에지장이생길수있습니다 .
2-14
2
3. 조작화면의 설명
여기에서는조작화면의기본적인구성 ,데이터의입력방법 ,도움화면에대해설명합니다 .

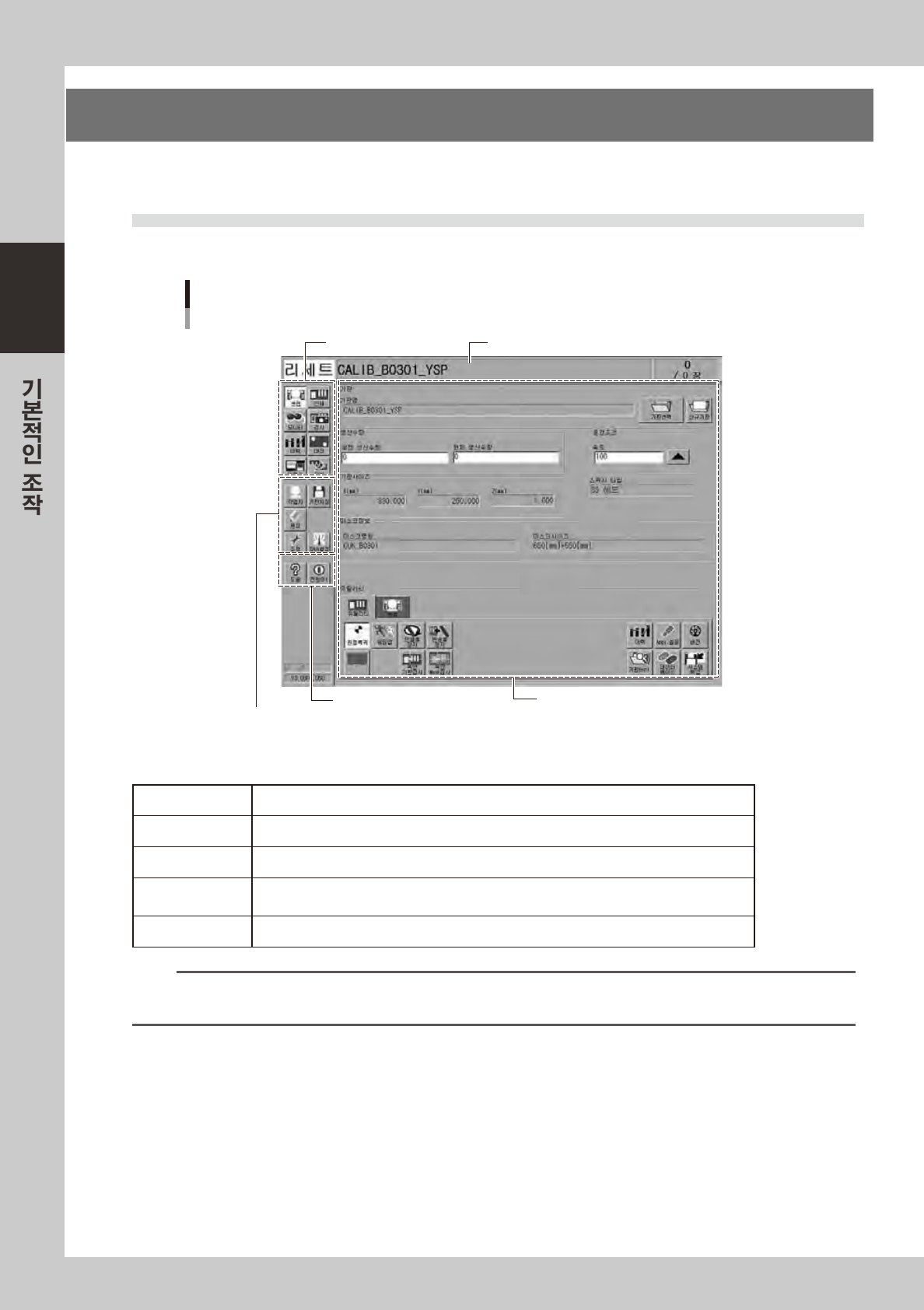

3.1 조작화면의 기본구성
조작화면은 「스테이터스 에리어」, 「버튼 에리어」, 「프리 에리어」로 구성됩니다 .
화면 구성예
프리 에리어
버튼 에리어1
버튼 에리어 3
버튼 에리어 2
스테이터스 에리어
기판 선택후의 셋업화면
68206-L 3-0 0
■
화면상의 에리어
스테이터스 에리어 좌측 끝에 현재의 기계상태 , 중앙에 선택되어 있는 기판명 , 우측 끝에 기판의 생산수량을 표시합니다 .
버튼 에리어 1 조작상의 주요메뉴를 선택할 수 있습니다 . 선택한 버튼에 따라 「프리에리어」의 화면 내용이 바뀝니다 .
버튼 에리어 2 보조적인 기능을 불러내기 위한 버튼입니다 .
버튼 에리어 3
도움말 화면을 불러내기 위한 [ 도움 ] 버튼과 기계의 전원을 OFF 로 하기위한 [ 전원 Off] 버튼이 있습
니다 .
프리 에리어 메뉴버튼에서 선택된 조작화면이 표시됩니다 .
참고
버튼 에리어의 메뉴버튼을 누르면 프리 에리어의 조작화면이 전환됩니다 . 각 조작화면의 버튼기능이나 설정항목의 자세한
내용은 제 3 장 ~제 6 장을 참조해 주십시오 .
2-15
2

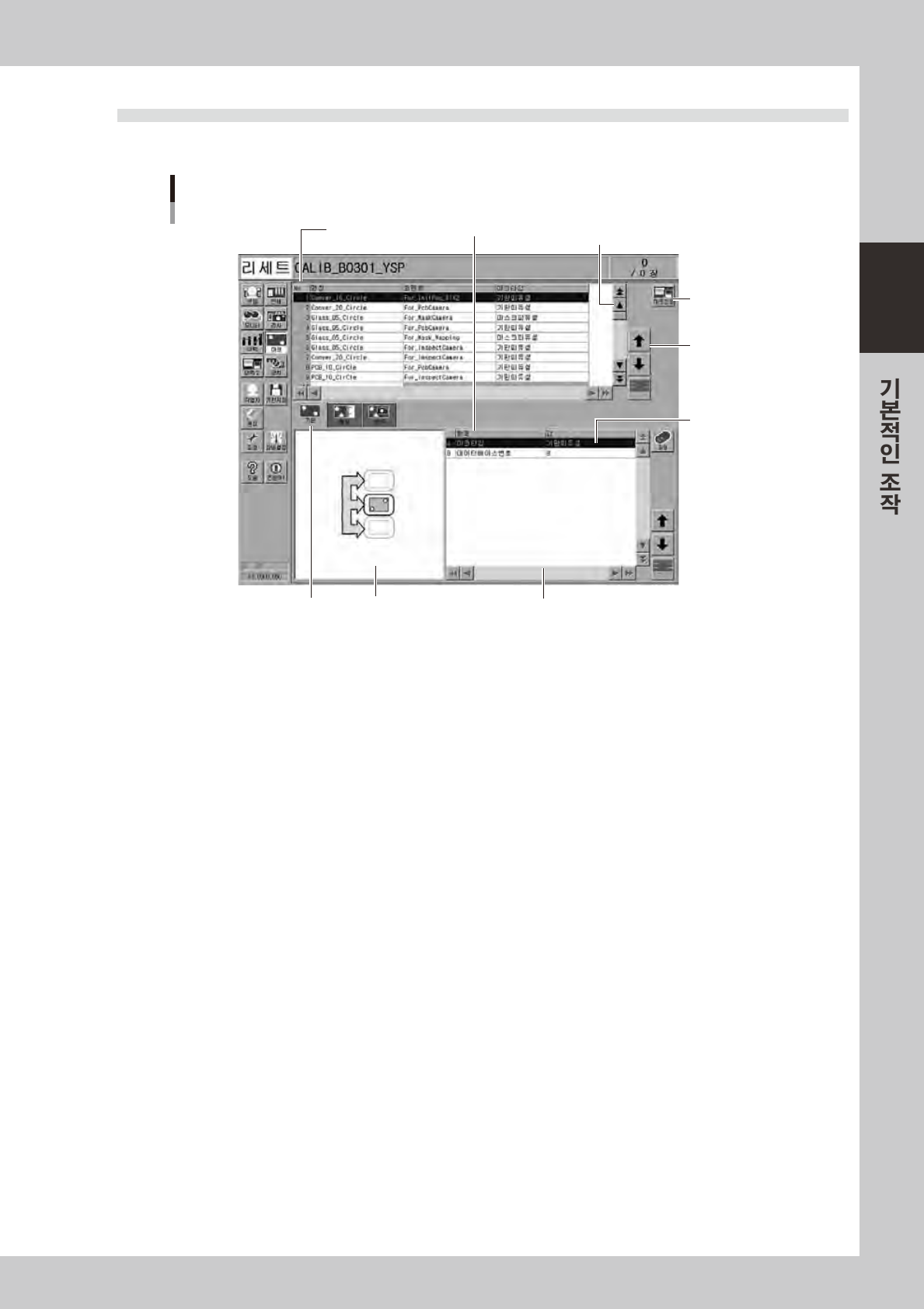

3.2 각종버튼과 입력박스
조작 화면상에는 각종버튼 , 선택탭 , 입력박스가 사용되고 있습니다 .
조작화면 예
마크화면
파라미터 리스트데이터No.리스트
1
1
2
3
4
5 6
68207-L3-10
1. 스크롤바 & 버튼（세로 , 가로 )
데이터 No. 리스트와파라미터리스트에미처다표시되지않은항목을보고자할때사용합니다 .
2. 조작버튼
목적에따라서다음의조작화면과박스가표시됩니다 .
3. 행이동 버튼
데이터 No. 리스트와파라미터리스트내의커서행을상하로이동시킵니다 .
4. 파라미터 입력란
파라미터의선택과입력을실행합니다 .키보드조작시에는더블클릭하면편집이가능합니다 .
터치패널로조작할때에는 ,화면우측하단의[ 편집 ] 버튼을눌러서편집대화창을표시해서입력합니다 .
5. 선택탭
이탭을선택하면파라미터입력화면의전환이가능합니다 .
6. 보조화면
파라미터의입력에도움이되는정보를일러스트등으로표시합니다 .파라미터리스트와보조화면내의알파벳은서로대
응하고있습니다 .
