1.4 장비 조작상의 주의
•
메인스위치를ON 하기전에반드시「시작전점검」을실시할것 .
•
장비의청소를할때에는 ,에어블로우툴을사용하지말것 .( 먼지가날려서장비에악영향을미칠가능성이있습니다 .)
•
장비부근의청소는 ,장비가정지하고있을때실시할것 .
•
가동중에는에어를OFF 하지않을것 .
•
고장을미연에방지하기위하여 ,반드시정기점검을실시할것 .
•
설비의수리 ,조정작업은반드시트레이닝을받은숙련된사람이할것 .
1.5 정전시의 주의
자동 운전중에 정전이 되었을 경우 , 재통전 후의 오동작 및 파손을 막기위해 , 메인 스위치를 OFF 로 해 주
십시오 . 또 , 기판 등이 장비내에 남아 있을 경우는 , 빼내어 주십시오 .
1.6 강자계에 관한 주의
일부의 장비에는 강한 자력이 발생하는 부분이 있어서 , 이로 인해 사망 , 부상 또는 고장의 원인이 될 수 있
습니다 .
반드시 다음 항목을 준수하여 주십시오 .
•
페이스 메이커 / 보청기 등의 의료용 전자기기를 장착한 사람은 장비내에 몸을 넣지 말 것 .
•
ID 카드 / 지갑 / 시계 등을 몸에 지닌채 리니어 모터부에 접근하지 말 것 .
•
리니어 모터부 ( 주변의 커버 등을 포함 ) 를 분해하지 말 것 .
•
리니어 모터부에 공구를 접근시키지 말 것 .
•
자력 ( 자기 ) 스케일부에 공구 등을 접근시키지 말 것 .
•
리니어 모터부의 부근에 자성체나 물건 등을 두지 말 것 .
•
리니어 모터의 동작중이나 , 동작 직후는 고온상태이므로 만지지 말 것 .
c
주의
리니어모터부등의강자계가발생하는부품을폐기할경우는 ,사용국가및지역의법령
•
조례에따라서실시해주십시오 .
폐기방법에대한궁금하신점은 ,야마하또는대리점에문의해주십시오 .
1.7 내장식 테이프 커터의 취급
•
테이프커터에관련된커버류를탈착한상태에서는전원과에어를공급하지마십시오 .
•
테이프커터의보수작업에관해서는폐사의엔지니어가실행합니다 .
v
1.8 가동부로의 손 진입에 관하여
본 장비를 실제로 사용할 경우, 고객이 준비한 설비와 사용조건에 따라서는 가동부에 손이 들어갈 경우가
있습니다 .
그러한 경우의 개구부 및 틈새에 대한 안전대책 ( 위험회피 장치 ) 으로서 아래의 옵션기구를 사용해 주십시
오.

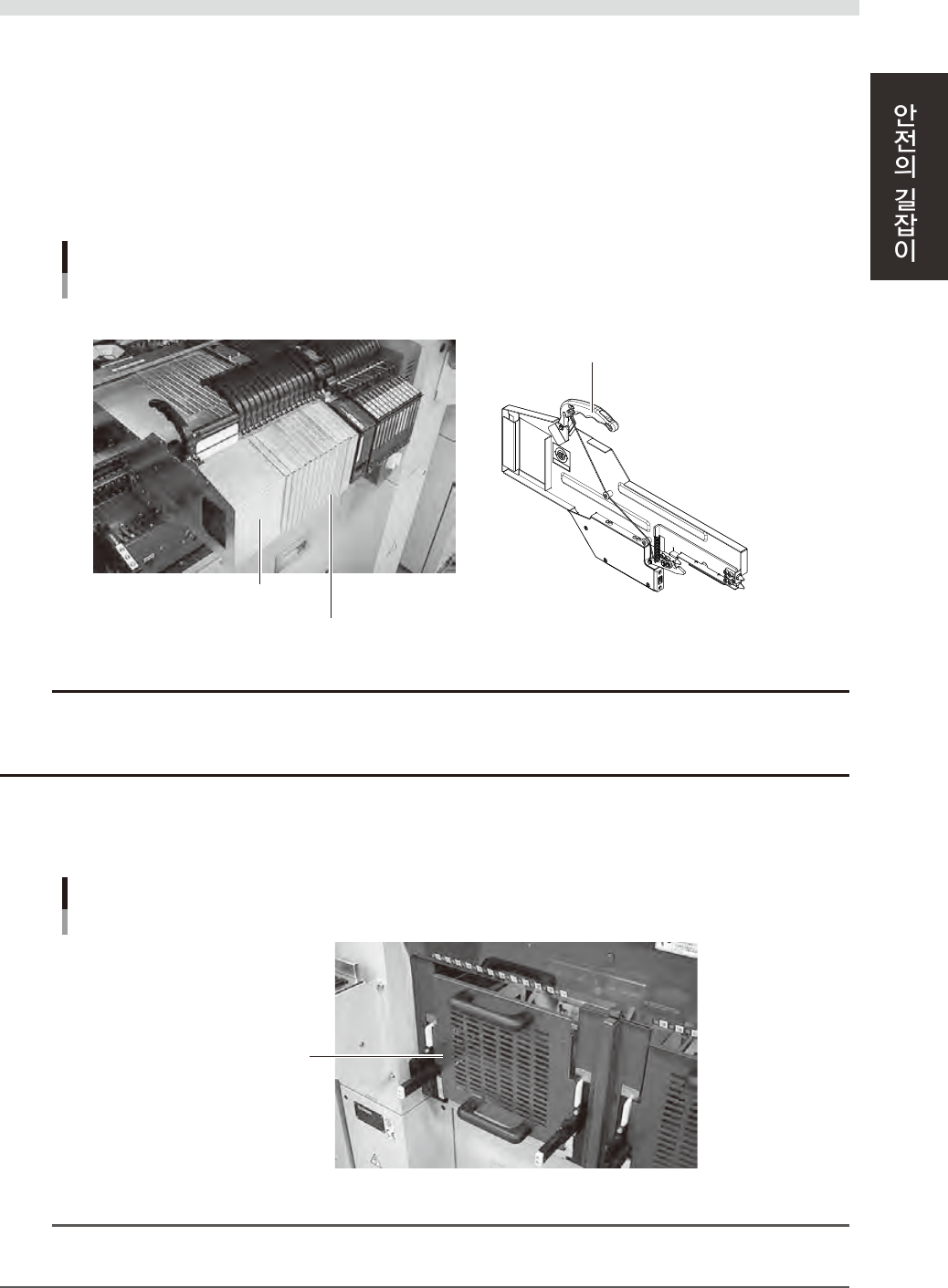

■ 더미피더
피더간의틈새를채우기위한안전대책으로서사용합니다 .일반피더와마찬가지로피더플레이트에장착해서손이들어가
지않도록대책해주십시오 .
손 진입 방지
더미피더
클램프 레버
더미피더 (와이드 사이즈)
더미피더 (8mm 사이즈)
91203-L0-20
c
주의
더미피더의탈 / 장착은 ,반드시비상정지버튼을누르고커버를열어서작업해주십시오 .가동중의탈 / 장착은불가능한구조로
되어있습니다만 ,경고를무시하고가동중에더미피더를탈 / 장착시키면 ,중대한사고를일으킬우려가있으므로 ,주의하여주십
시오 .
■ 원스톱 커버 ( 일괄교환 대차 사양 , YSM40/YSM40R 은 제외 )
일괄교환대차사양의장비에서대차를사용하지않을경우에대차세팅부에끼워서손의진입을방지합니다 .
91204-L0-10
n
요점
가동중에 원스톱 커버의 탈착은 불가능합니다 . 탈착시키려면 대차 세팅부를 상하로 동작시킬 필요가 있으므로 , 반드시 장비
를 정지상태로 해 주십시오 .
vi
■ Muzzle 플레이트
기판반송용입구와출구의개구부에대한안전대책으로서사용합니다 .플레이트는가동식으로되어있으므로 ,생산할
기판에맞춰서장착위치를변경해주십시오 .
Muzzle 플레이트
Muzzle 플레이트 위쪽
Muzzle 플레이트 아래쪽
기판반송면
91205-L0-00
기판위쪽 기판 아래쪽 비고
YS100, YS88 8.0~38.5mm 1.0~31.0mm
기판 반송면에서부터
YS12, YS12P, YS12F, YS24, YS24X,
YSD
5.0~20.0mm 4.2~39.2mm
YSM40/YSM40R 0~44.0mm 0~39.0mm
Z:LEX(YSM20/YSM20W) 0~36.0mm 4~40.0mm
YC8 13.4~80.4mm 4.6~39.2mm
YSB55w 0~10mm 6mm ( 고정 )
YSP 0~6.6mm 0~26.4mm
YSi-V 0~48mm 0~102mm
c
주의
상류또는하류측에로더언로더등의장치를설치했을경우는 ,Muzzle플레이트로틈새를막아주십시오 .
