[ 시작 ] 버튼을 눌러서 워밍업 운전을 시작합니다 .
「진행상태」에워밍업의경과시간이표시됩니다 .
워밍업 운전화면
워밍업 경과시간
도중에 정지할 경우는
이 버튼을 누른다
68302-L3-0 0
c
주의
워밍업중에이상이발생하면[ 정지 ] 버튼을누르고운전을정지하십시오 .원인을제거한후[ 시작 ] 버튼으로워밍업을재개하
십시오 .
5
워밍업을 종료합니다 .
Step3 에서설정한시간이되면장비는자동적으로운전을종료합니다 .（도중에서종료하고자할때는
[ 정지 ] 버튼을누르십시오 .)워밍업종료후는[ 닫기 ] 버튼을누르고이전화면으로돌아갑니다 .
3-4
3
3. 기판의 선택
미리작성되어있는기판데이터리스트로부터 ,생산할기판을선택합니다 .
1
기판데이터를 선택합니다 .
1. 기판데이터가미선택인경우에는셋업화면의[ 기판선택 ] 버튼을눌러서 ,등록되어있는기판데이터
를표시합니다 .
2. 생산을실행하는기판명에커서를맞춰서 ,[ 선택 ] 버튼을누르면선택한기판데이터가읽혀집니다 .
[기판선택] 버튼
기판의 선택
등록되어 있는 기판데이터 리스트에서 선택한다
선택한 기판명이
표시된다
68303-L3-0 0
2
선택한 기판데이터를 확인합니다 .
스테이터스에리어에선택한기판명이표시되어있는지확인해주십시오 .또한 ,표시되어있는기판
사이즈 ,마스크사이즈 ,스퀴지타입이올바른지확인해주십시오 .

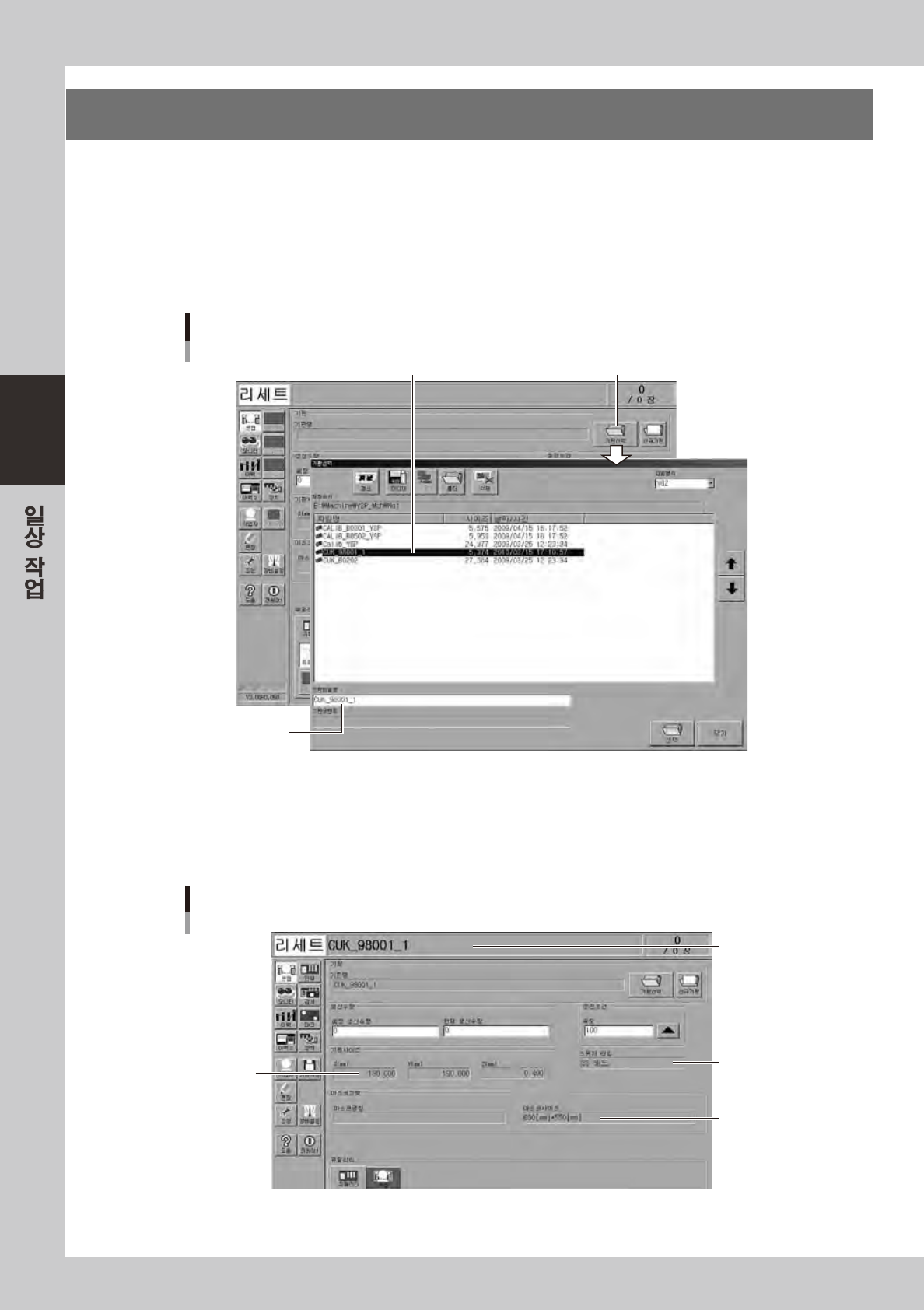

기판 선택후의 셋업화면
선택된 기판명
기판 사이즈
마스크 사이즈
스퀴지 타입
68304-L3 -0 0
3-5
3
4. 컨베이어 유니트의 셋업전환
전회와다른기판을생산할때는컨베이어유니트의셋업전환이필요합니다 .（전회와같은기판을생산할때는
이셋업순서는생략하십시오 .）
c
주의
전회기판보다폭이좁은기판으로변경할경우에는 ,푸쉬업플레이트상의매트릭스핀（면받침지그）를탈착시켜두십시오 .
1
셋업 화면의「셋업」탭을 선택합니다 .
컨베이어유니트의셋업전환은이화면에서설정합니다 .

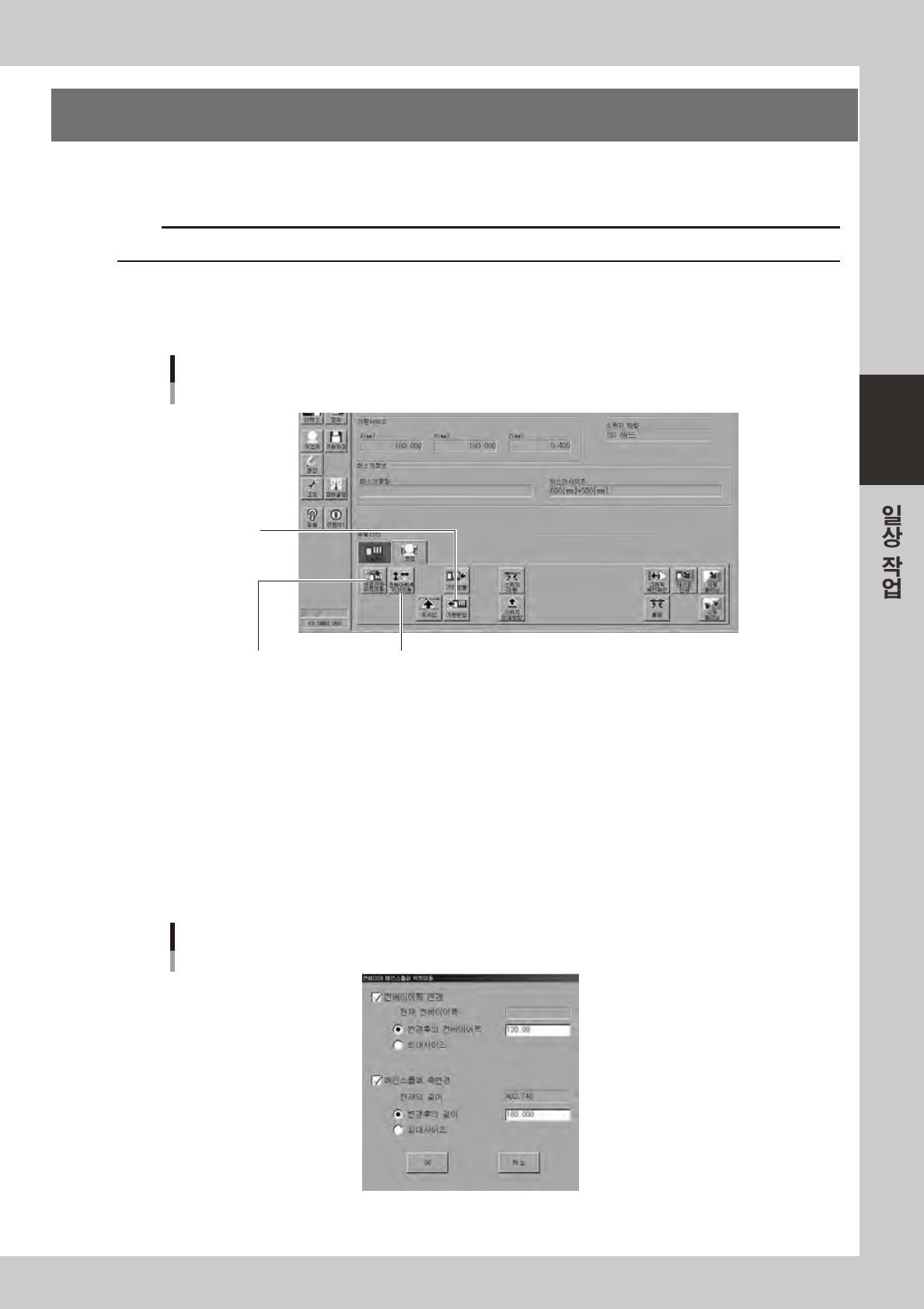

셋업화면
「셋업」탭
[셋업교환 위치이동]버튼
[컨베어 MS축 위치이동]
[기판반입]버튼
68305-L3-0 0
2
[ 셋업교환 위치이동 ] 버튼을 누릅니다 .
기판테이블을컨베이어레일과같은높이로 ,스퀴지헤드는탈착위치（장비앞쪽）로이동합니다 .
3
컨베이어폭과 메인스톱퍼 위치를 변경합니다 .
1. [ 컨베어 MS 축위치이동 ] 버튼을누릅니다 .
컨베이어폭과메인스톱퍼위치를변경하기위한대화창이열립니다 .
2. 변경후의컨베이어폭 ( 기판폭 ) 과변경후의길이 ( 기판길이 ) 를확인하고[OK] 버튼을누릅니다 .
컨베이어폭과메인스톱퍼위치가기판사이즈에따라자동적으로변경됩니다 .
「컨베이어」폭 대화창
68306-L3 -0 0
