3-6
3
e
4

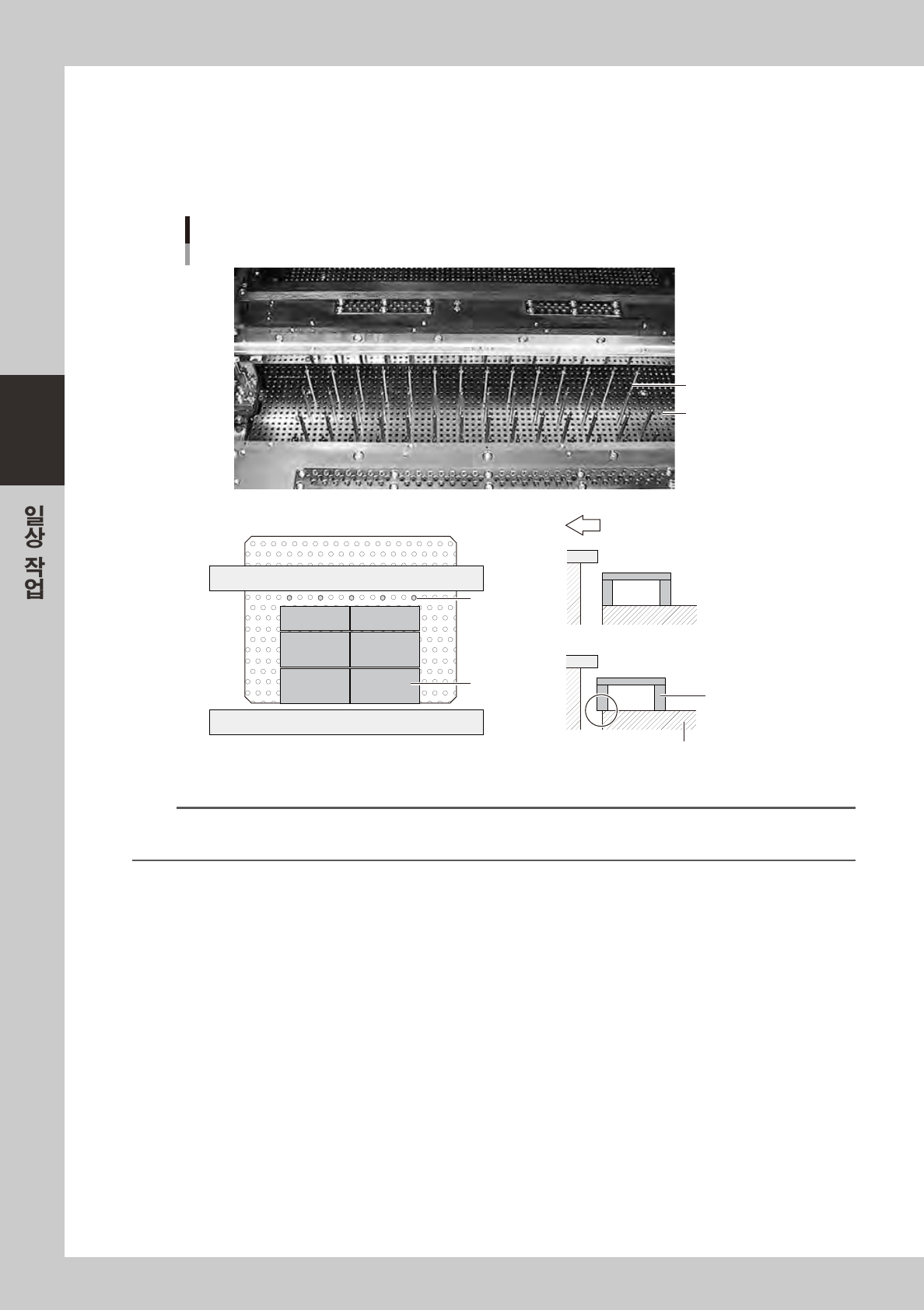

매트릭스 핀 ( 또는 면 받침 지그 ) 을 세팅합니다 .
비상정지버튼을누른후 ,상부도어를열고생산할기판폭에맞추어매트릭스핀을푸쉬업플레이트에
배치해주십시오 .옵션인면받침지그를사용할경우는 ,매트릭스핀과병용해서사용할수도있습니
다.
OK
NG
매트릭스 핀을 배치한다
매트릭스 핀
[면 받침 지그・매트릭스 핀을 병용할 경우]
면 받침 지그
면 받침 지그
장비정면
매트릭스 플레이트
매트릭스 핀
매트릭스 플레이트
6730 1-L3-00
n
요점
매트릭스 핀의 배치에 관해서는 「인쇄」-「기판」탭 화면의 [ 백업핀 배열 ] 버튼을 누르고 매트릭스 핀의 배열을 입력해 두면
편리합니다 . ( 제 6 장「3. 백업핀 배열」을 참조 )
5
비상정지를 해제합니다 .
상부도어를닫고비상정지버튼을해제한다음 ,오퍼레이션패널의「READY」버튼을누르십시오 .
6
[ 기판반입 ] 버튼을 누르고 기판을 반입합니다 .
화면의내용에따라기판을컨베이어에반입하면기판은자동적으로인쇄위치에고정됩니다 .
e
7
비상정지 버튼을 누르고 기판의 고정상태를 확인합니다 .
컨베이어상에고정된기판을손으로만져보고뒤틀림이나반동이없는지확인해주십시오 .
3-7
3
5. 인쇄부의 셋업
준비한마스크를인쇄부에클램프하고스퀴지를헤드에장착합니다 .
e
1
비상정지 버튼을 누른후 , 상부 도어를 오픈합니다 .
2
스톱퍼 핀의 위치를 확인 , 또는 변경합니다 .
전회와다른사이즈 ( 폭 ) 의마스크를사용할경우는인쇄테이블좌측의스톱퍼핀위치 (W및L) 를변
경해야합니다 .상부도어안쪽에부착되어있는그림또는본서의부록「2.1마스크사이즈와마스크
스톱퍼핀위치」를참고해서마스크스톱퍼핀을올바른위치에끼워주십시오 .
마스크 스톱퍼 핀
L방향
마스크 스톱퍼 핀
사용하지 않을 경우는
여기에 수납합니다
6730 2 -L 3 - 00
4
마스크를 스톱퍼에 닿게합니다 .
마스크프레임을수평하게들고 ,인쇄테이블안쪽의스톱퍼핀에맞춰서좌측의스톱퍼핀에닿도록해
주십시오 .
마스크의 세팅
마스크 클램프
마스크 클램프(어댑터)
마스크 프레임
67303-L3-00
3-8
3
4
마스크를 클램프합니다 .
마스크를인쇄테이블의좌측안쪽에대이게한상태에서 ,마스크우측의마스크클램프스위치를오른
쪽으로돌려서클램프해주십시오 .
c
주의
마스크클램프유니트에손가락이끼이지않도록주의해주십시오 .
5
스퀴지 헤드를「탈착위치」로 이동시킵니다 .
1. 상부도어를닫고 ,비상정지를해제한다음[ 스퀴지이동 ] 버튼을누릅니다 .
탈착위치 / 퇴피위치의선택대화창이표시됩니다 .
2.「탈착위치」를선택하고[OK] 버튼을누릅니다 .스퀴지헤드가탈착위치（앞쪽）로이동합니다 .
스퀴지 헤드의 이동
68307-L3- 00
e
6
비상정지 버튼을 누른후 , 상부 도어를 오픈합니다 .
7
스퀴지를 스퀴지 헤드에 장착합니다 .
스퀴지고정노브를아래그림과같이스퀴지홀더에끼우고돌려서고정해주십시오 .
c
주의
반드시YSP 전용스퀴지를사용해주십시오 .
3S스퀴지의 장착
고정노브
스퀴지 홀더
6730 4-L 3 -0 0
