3-7

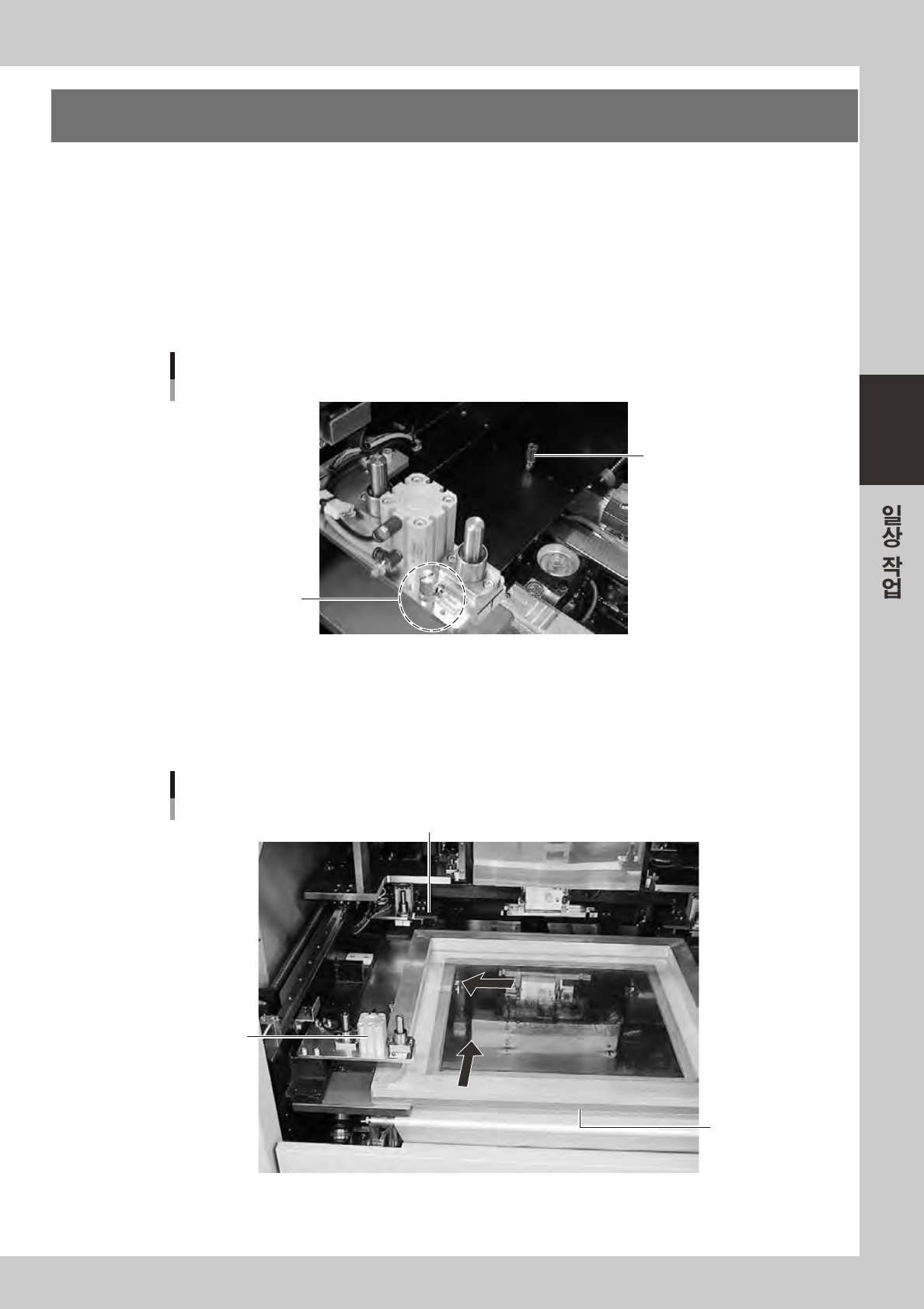

5. 인쇄부의 셋업

준비한마스크를인쇄부에클램프하고스퀴지를헤드에장착합니다 .

비상정지 버튼을 누른후 , 상부 도어를 오픈합니다 .

스톱퍼 핀의 위치를 확인 , 또는 변경합니다 .

전회와다른사이즈 ( 폭 ) 의마스크를사용할경우는인쇄테이블좌측의스톱퍼핀위치 (W및L) 를변

경해야합니다 .상부도어안쪽에부착되어있는그림또는본서의부록「2.1마스크사이즈와마스크

스톱퍼핀위치」를참고해서마스크스톱퍼핀을올바른위치에끼워주십시오 .

마스크 스톱퍼 핀

L방향

마스크 스톱퍼 핀

사용하지 않을 경우는

여기에 수납합니다

6730 2 -L 3 - 00

마스크를 스톱퍼에 닿게합니다 .

마스크프레임을수평하게들고 ,인쇄테이블안쪽의스톱퍼핀에맞춰서좌측의스톱퍼핀에닿도록해

주십시오 .

마스크의 세팅

마스크 클램프

마스크 클램프(어댑터)

마스크 프레임

67303-L3-00

3-8

마스크를 클램프합니다 .

마스크를인쇄테이블의좌측안쪽에대이게한상태에서 ,마스크우측의마스크클램프스위치를오른

쪽으로돌려서클램프해주십시오 .

주의

마스크클램프유니트에손가락이끼이지않도록주의해주십시오 .

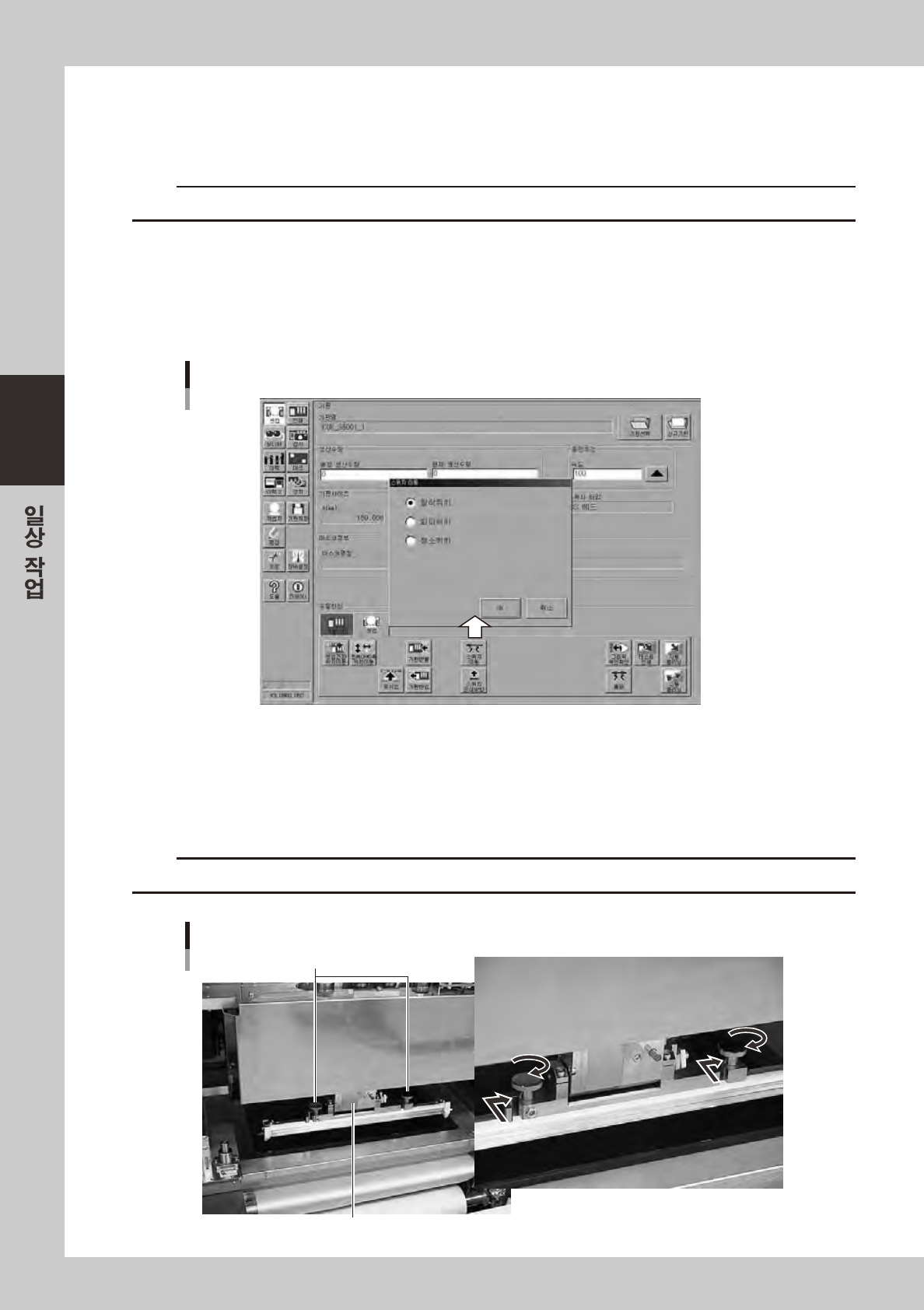

스퀴지 헤드를「탈착위치」로 이동시킵니다 .

1. 상부도어를닫고 ,비상정지를해제한다음[ 스퀴지이동 ] 버튼을누릅니다 .

탈착위치 / 퇴피위치의선택대화창이표시됩니다 .

2.「탈착위치」를선택하고[OK] 버튼을누릅니다 .스퀴지헤드가탈착위치（앞쪽）로이동합니다 .

스퀴지 헤드의 이동

68307-L3- 00

비상정지 버튼을 누른후 , 상부 도어를 오픈합니다 .

스퀴지를 스퀴지 헤드에 장착합니다 .

스퀴지고정노브를아래그림과같이스퀴지홀더에끼우고돌려서고정해주십시오 .

주의

반드시YSP 전용스퀴지를사용해주십시오 .

3S스퀴지의 장착

고정노브

스퀴지 홀더

6730 4-L 3 -0 0

3-9

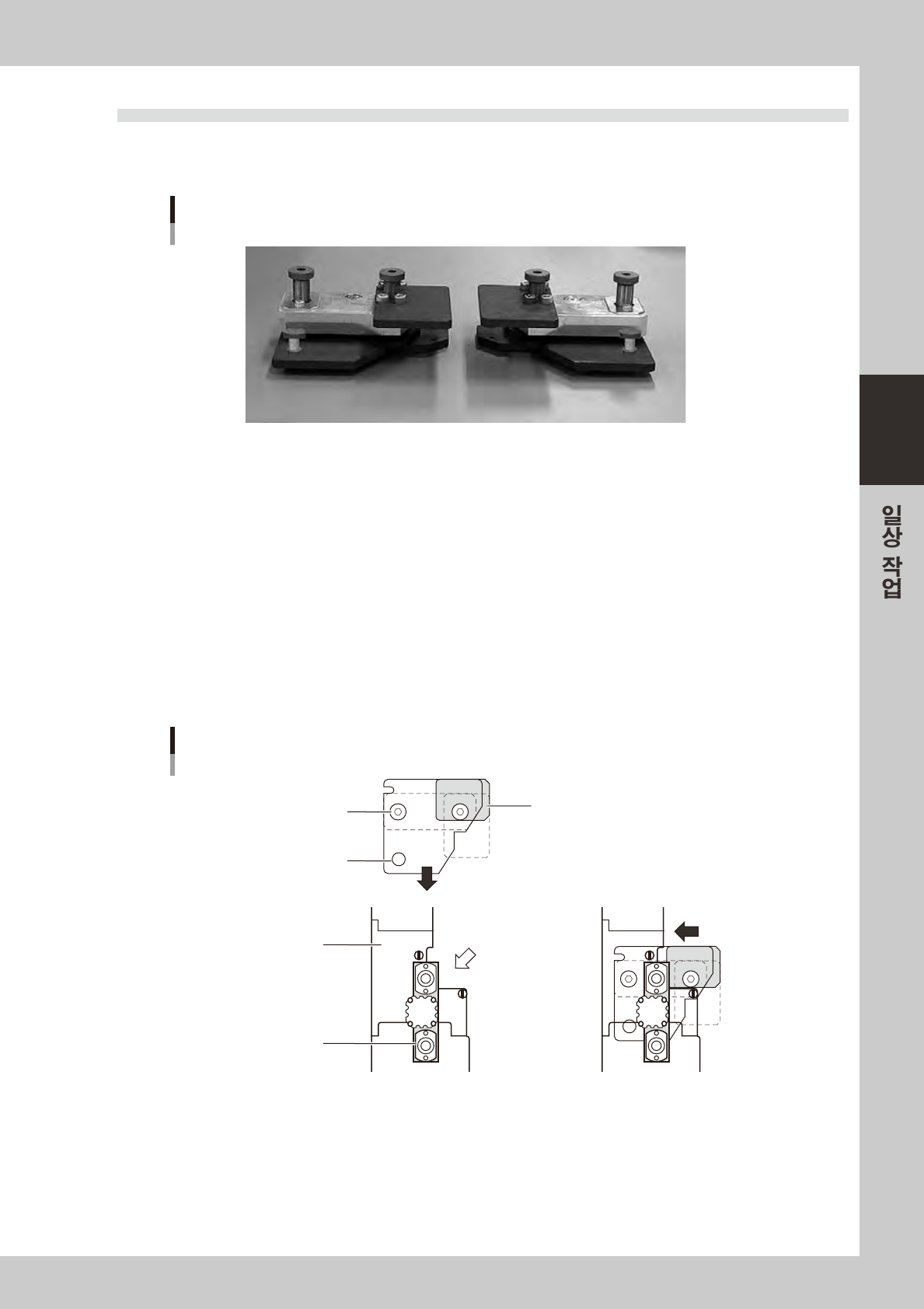

5.1 마스크 어댑터를 사용할 경우

600X550 또는 550X650 사이즈의 마스크를 사용할 경우에는, 전용 마스크 어댑터(옵션) 가 필요합니다.

하기의 지시에 따라서 마스크 플레이트의 좌우에 장착해 주십시오 .

마스크 어댑터

좌측용 우측용

6730 5- L 3 - 00

비상정지 버튼을 누른후 , 상부 도어 및 정면 패널을 오픈합니다 .

스퀴지 헤드를 안쪽으로 이동시킵니다 .

스퀴지헤드우측에있는핸들을잡고스퀴지헤드를작업하기쉬운위치까지이동시켜주십시오 .

마스크 어댑터를 소정의 위치에 끼웁니다 .

1. 마스크어댑터를아래그림과같이장비안쪽에서부터양쪽가이드사이에마스크클램프를끼우듯

이마스크플레이트위를슬라이드시킵니다 .

2. 아래그림의위치에서는왼쪽으로슬라이드시켜서 ,마스크어댑터의제일아래의플레이트 ( 아래그

림의회색부분 ) 를마스크플레이트의노치부에끼웁니다 .

마스크 어댑터 장착

마스크 어댑터 (제일 밑 부분)

마스크 클램프

가이드

고정노브

마스크 플레이트

노치(Notch)부

6730 6-L 3 -0 0

마스크 어댑터를 고정합니다 .

고정노브를돌려서마스크어댑터를고정시켜주십시오 .
