클램프 플레이트부를 들어 올립니다 .
마스크어댑터의클램프플레이트부를들어올려서본체측의마스크클램프부에붙여주십시오 .
어댑터쪽에자석이부착되어있어서 ,본체측의클램프플레이트부가올라간상태로됩니다 .
6
L 측 (X 방향 ) 의 스톱퍼를 장착합니다 .
장비에부착되어있는「마스크사이즈와스톱퍼위치」라벨을참고해서좌측마스크플레이트의소정의
위치에마스크스톱퍼핀을장착시켜주십시오 .
7
마스크를 세팅합니다 .
아래그림의「마스크장착위치」를참고해서마스크를세팅하고 ,마스크클램프스위치를ON 으로해
서마스크를세팅해주십시오 .

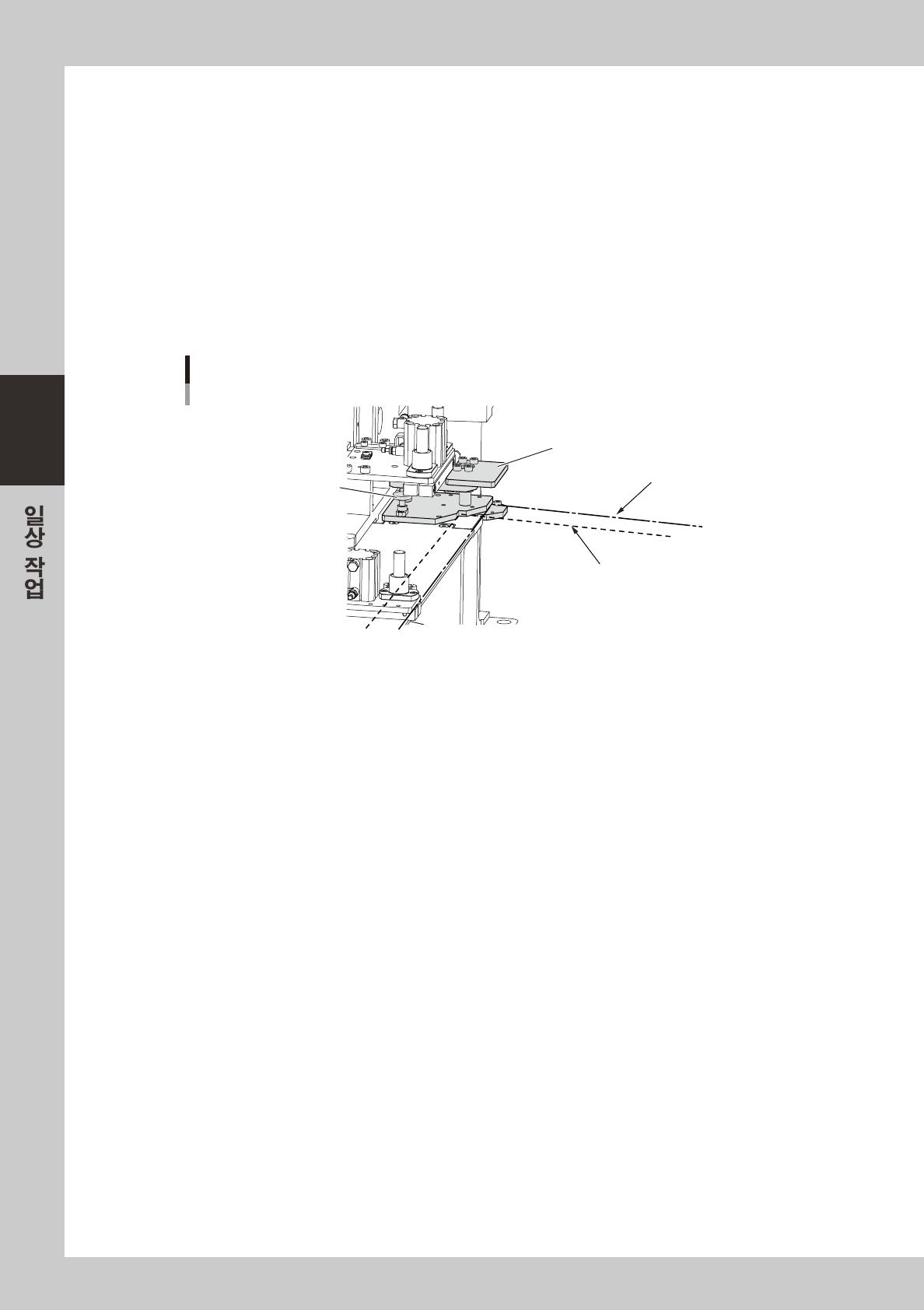

마스크 어댑터
마스크 장착 위치
600 X 550의 마스크 위치
550 X 650의 마스크 위치
고정 노브
클램프 플레이트
6730 7-L 3-00
3-11
3
6. 롤링운전을 한다
롤링운전이란 ,스퀴지헤드를왕복시켜마스크상의솔더를인쇄에적합한상태가되도록교반하는것입니다 .
솔더를마스크상에놓은후 ,첫인쇄나운전정지상태에서장시간솔더를방치한경우는롤링운전을하시기바랍
니다 .또한 ,이때의솔더를긁어내는상태를보면서필요에따라스퀴지속도나스퀴지인쇄압력의설정치도
조정합니다 .
n
요점
롤링시에는 솔더로 기판이 더러워 지므로 , 기판표면에 투명시트를 씌우는 등의 대책을 취하실 것을 권장합니다 .
또한 롤링후는 , 마스크의 뒷면을 클리닝 해 주십시오 .
1
「셋업」탭의 [ 롤링 ] 버튼을 누릅니다 .
[롤링]버튼
[롤링]버튼
68308-L3- 00
2
조작화면의 메시지에 따라 , 기판을 컨베이어에 반입합니다 .
이미기판이컨베이어에고정된경우는이절차는생략됩니다 .기판이컨베이어에고정되면자동적으로
기판피듀셜마크가인식됩니다 .（피듀셜마크를사용하지않을때는마크인식은스킵됩니다 .）
피듀셜 마크 인식화면
68309-L3- 00
3-12
3
3
「롤링」대화창을 확인합니다 .
마크인식이종료되면자동적으로마크인식화면이닫히고 ,컨베이어테이블이인쇄위치에고정되어
「롤링」대화창이표시됩니다 .
「롤링」대화창
68310-L3 -0 0
4
스퀴지를 퇴피위치로 이동시킵니다 .
스퀴지가앞쪽에있을때는「롤링」대화창의 [ 스퀴지이동 ] 버튼으로스퀴지헤드를후면위치（안쪽）로
이동시킵니다 .또한필요에따라[ 스퀴지인쇄방향 ] 버튼으로인쇄방향을변경해주십시오 .
e
5
솔더를 공급합니다 .
비상정지버튼을누르고상부도어를열어서준비한솔더를마스크상에공급해주십시오 .
6
비상정지를 해제합니다 .
상부도어를닫고비상정지버튼을해제한다음오퍼레이션패널의「READY」버튼을눌러주십시오 .
7
롤링운전을 실시합니다 .
1.「롤링」대화창의[ 지정시간에정지 ] 버튼을누르고시간을설정합니다 .
2. [ 시작 ] 버튼을누릅니다 .롤링운전이시작되고설정한시간이되면자동적으로정지합니다 .
n
요점
롤링 운전중에 솔더의 긁어내는 상태를 관찰하고 , 필요에 따라 다음과 같이 설정치를 조정해 주십시오 .
8
롤링 상태에 따라 설정치를 조정합니다 .
「롤링」대화창의[ 정지 ] 버튼을눌러서운전을일시정지한후 ,인쇄조건의「스퀴지속도」와「스퀴지
인쇄압력」에적절한수치를입력해주십시오 .
n
요점
「스퀴지 속도」「스퀴지 인쇄압력」은 마스크면의 솔더를 긁어내는 상태에 따라 설정해 주십시오 . 스크래핑이 불충분할 경우
는 「스퀴지 인쇄압력」을 올리고 , 또한 「스퀴지 속도」를 느리게 합니다 . 함부로 「스퀴지 인쇄압력」을 올리면 번지거나 패이
는 원인이 됩니다 .
