3-12 3 3 「롤링」대화 창 을 확 인합니다 . 마크 인식 이종 료되면자동적 으로마크 인식화면 이닫히 고 ,컨 베 이 어테 이 블이인쇄 위 치 에고 정 되 어 「롤링 」대 화창이표시됩 니 다 . 「롤링」대화창 683 1 0-L3 -0 0 4 스퀴지를 퇴피 위치로 이동시킵니다 . 스퀴 지 가앞 쪽에있 을때 는 「롤링 」대 화창의 [ 스퀴 지이 동 ] 버튼 으로…
3-11
3

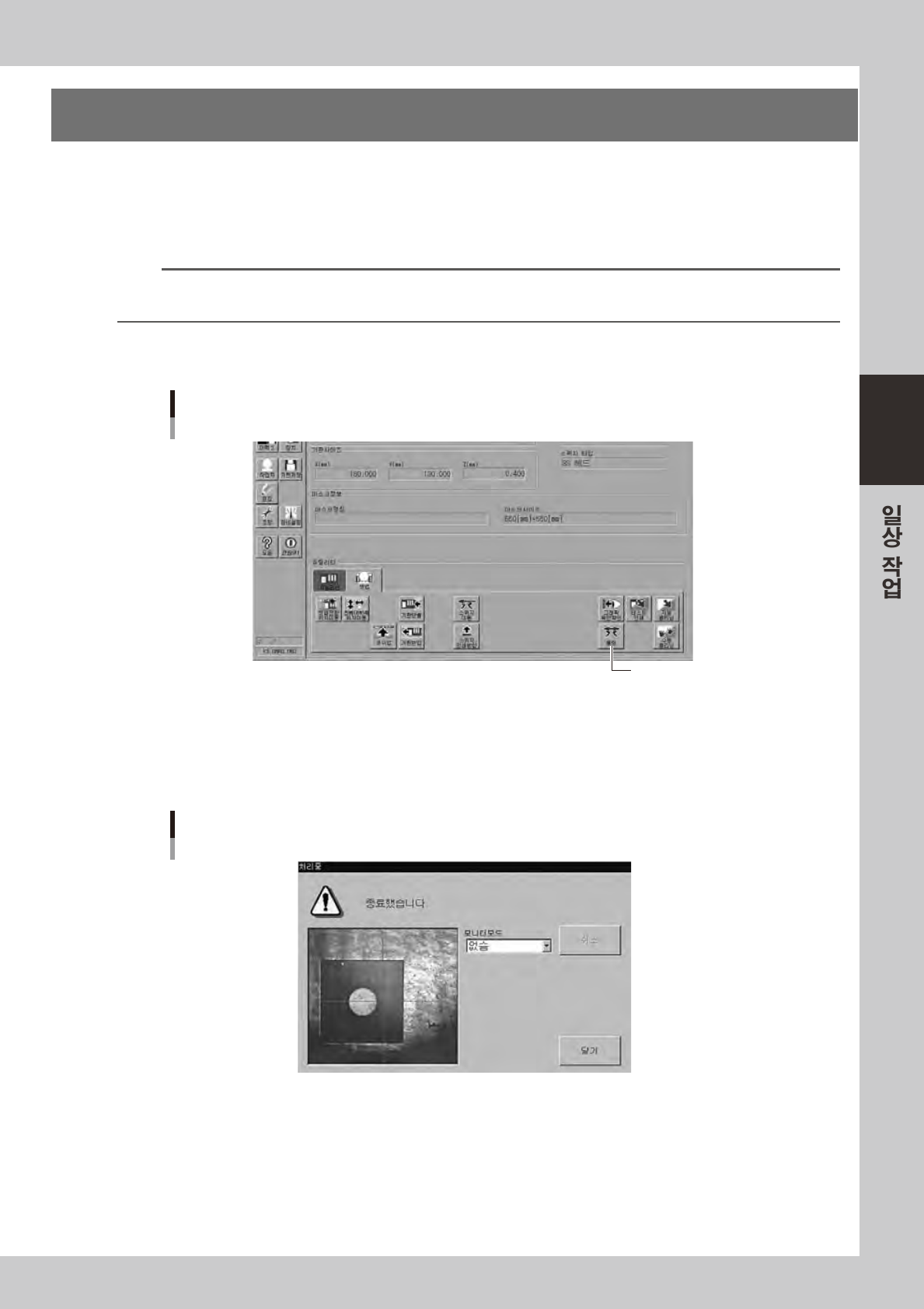

6. 롤링운전을 한다
롤링운전이란 ,스퀴지헤드를왕복시켜마스크상의솔더를인쇄에적합한상태가되도록교반하는것입니다 .
솔더를마스크상에놓은후 ,첫인쇄나운전정지상태에서장시간솔더를방치한경우는롤링운전을하시기바랍
니다 .또한 ,이때의솔더를긁어내는상태를보면서필요에따라스퀴지속도나스퀴지인쇄압력의설정치도
조정합니다 .
n
요점
롤링시에는 솔더로 기판이 더러워 지므로 , 기판표면에 투명시트를 씌우는 등의 대책을 취하실 것을 권장합니다 .
또한 롤링후는 , 마스크의 뒷면을 클리닝 해 주십시오 .
1
「셋업」탭의 [ 롤링 ] 버튼을 누릅니다 .
[롤링]버튼
[롤링]버튼
68308-L3- 00
2
조작화면의 메시지에 따라 , 기판을 컨베이어에 반입합니다 .
이미기판이컨베이어에고정된경우는이절차는생략됩니다 .기판이컨베이어에고정되면자동적으로
기판피듀셜마크가인식됩니다 .（피듀셜마크를사용하지않을때는마크인식은스킵됩니다 .）
피듀셜 마크 인식화면
68309-L3- 00
3-12
3
3

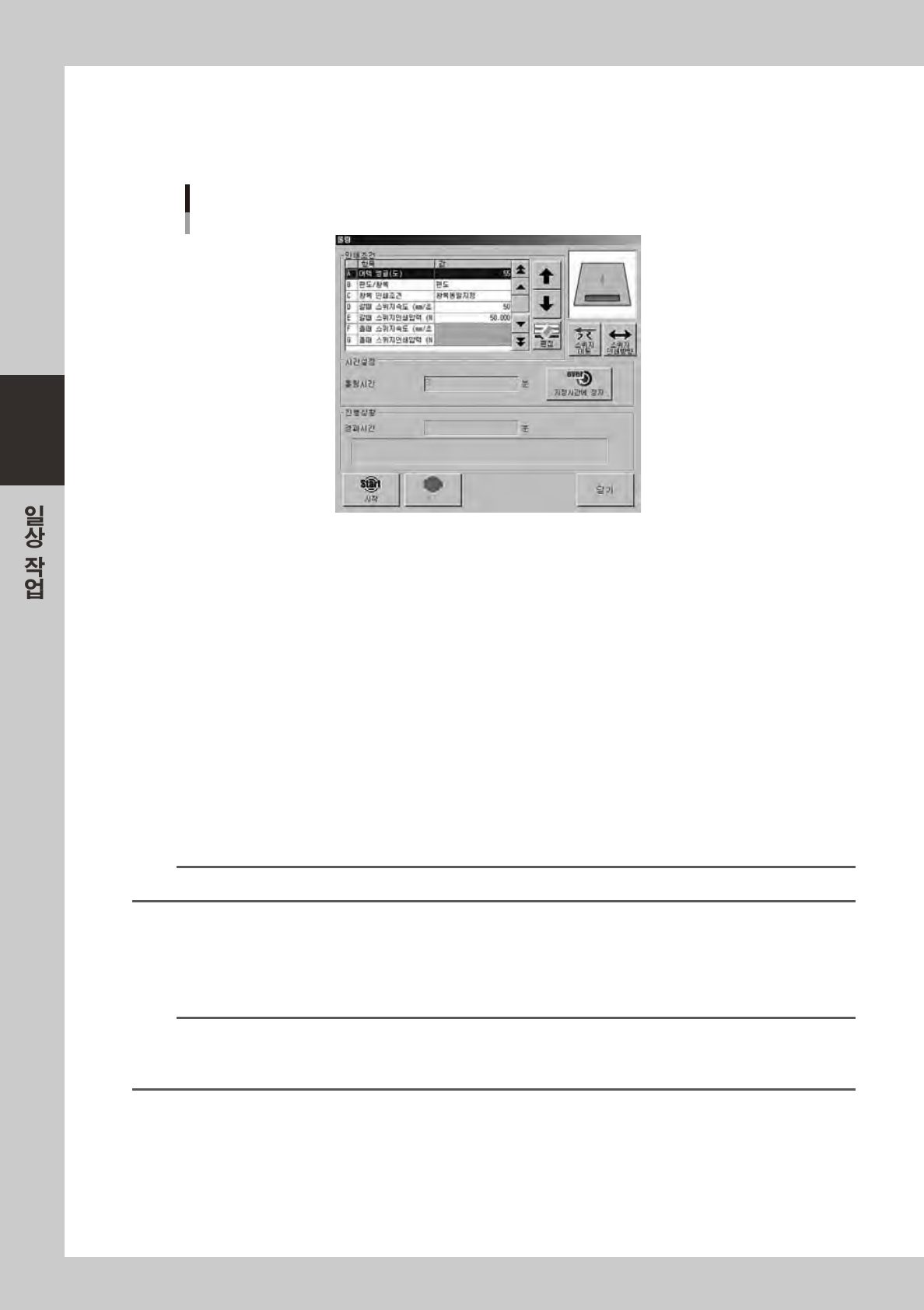

「롤링」대화창을 확인합니다 .
마크인식이종료되면자동적으로마크인식화면이닫히고 ,컨베이어테이블이인쇄위치에고정되어
「롤링」대화창이표시됩니다 .
「롤링」대화창
68310-L3 -0 0
4
스퀴지를 퇴피위치로 이동시킵니다 .
스퀴지가앞쪽에있을때는「롤링」대화창의 [ 스퀴지이동 ] 버튼으로스퀴지헤드를후면위치（안쪽）로
이동시킵니다 .또한필요에따라[ 스퀴지인쇄방향 ] 버튼으로인쇄방향을변경해주십시오 .
e
5
솔더를 공급합니다 .
비상정지버튼을누르고상부도어를열어서준비한솔더를마스크상에공급해주십시오 .
6
비상정지를 해제합니다 .
상부도어를닫고비상정지버튼을해제한다음오퍼레이션패널의「READY」버튼을눌러주십시오 .
7
롤링운전을 실시합니다 .
1.「롤링」대화창의[ 지정시간에정지 ] 버튼을누르고시간을설정합니다 .
2. [ 시작 ] 버튼을누릅니다 .롤링운전이시작되고설정한시간이되면자동적으로정지합니다 .
n
요점
롤링 운전중에 솔더의 긁어내는 상태를 관찰하고 , 필요에 따라 다음과 같이 설정치를 조정해 주십시오 .
8
롤링 상태에 따라 설정치를 조정합니다 .
「롤링」대화창의[ 정지 ] 버튼을눌러서운전을일시정지한후 ,인쇄조건의「스퀴지속도」와「스퀴지
인쇄압력」에적절한수치를입력해주십시오 .
n
요점
「스퀴지 속도」「스퀴지 인쇄압력」은 마스크면의 솔더를 긁어내는 상태에 따라 설정해 주십시오 . 스크래핑이 불충분할 경우
는 「스퀴지 인쇄압력」을 올리고 , 또한 「스퀴지 속도」를 느리게 합니다 . 함부로 「스퀴지 인쇄압력」을 올리면 번지거나 패이
는 원인이 됩니다 .
3-13
3
9
롤링운전이 종료되면 [ 닫기 ] 버튼을 누릅니다 .
0
화면의 메시지에 따라 , 기판을 반출합니다 .
q
마스크를 클리닝합니다 .
1. [ 자동클리닝 ] 버튼을누릅니다 .
클리닝방법을선택하기위한대화창이표시됩니다 .
2. 클리닝방법을선택하고（「건식」또는「습식」）,[OK] 버튼을누릅니다 .
클리닝유니트가움직이기시작하고마스크뒷면이자동적으로클리닝됩니다 .
[자동 클리닝]버튼
[자동 클리닝]버튼
68311-L3-0 0
참고
수동 클리닝을 할 때는 [ 수동 클리닝 ] 버튼을 누르고 화면의 메시지에 따라 실시해 주십시오 .
