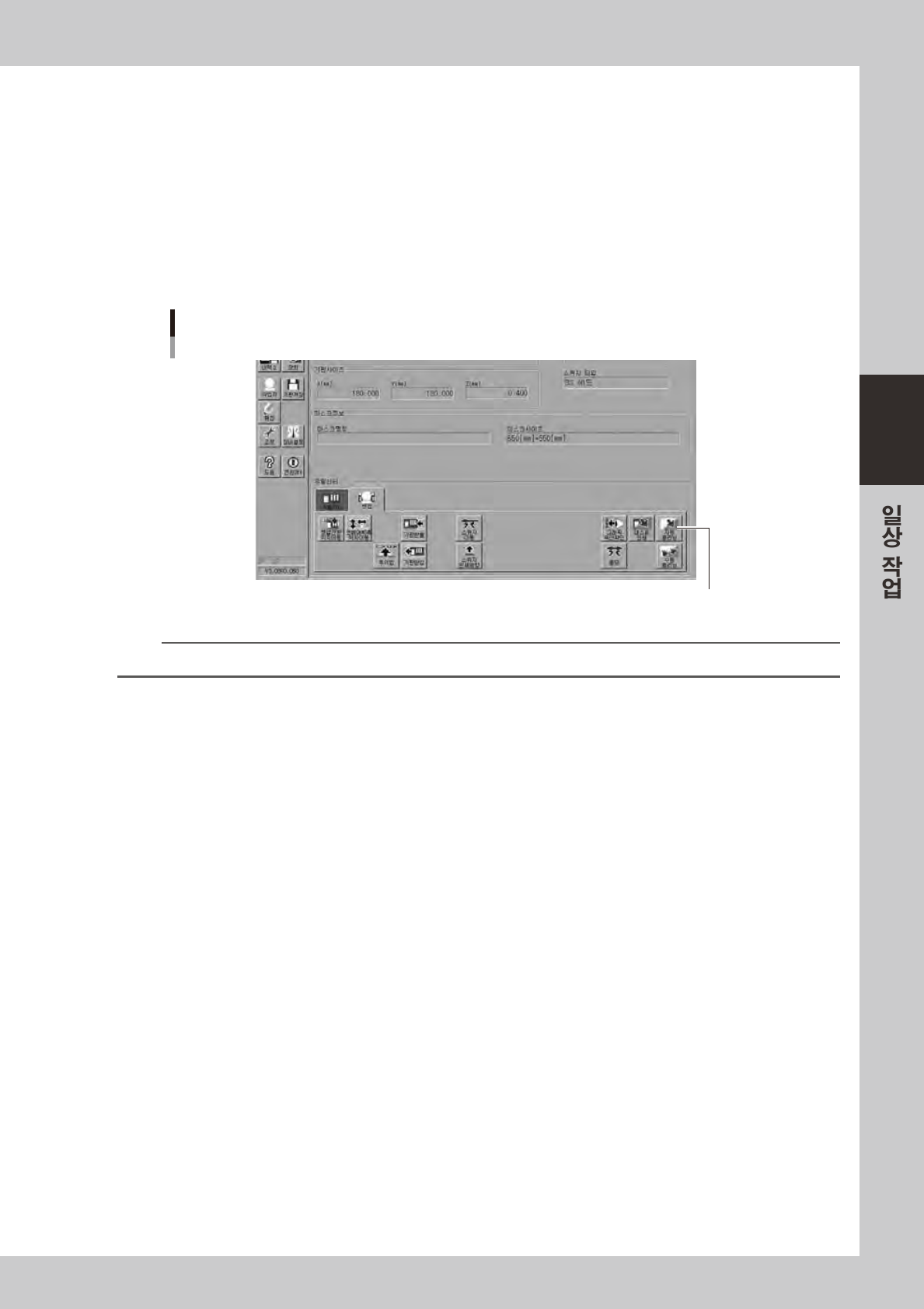

마스크를 클리닝합니다 .
1. [ 자동클리닝 ] 버튼을누릅니다 .
클리닝방법을선택하기위한대화창이표시됩니다 .
2. 클리닝방법을선택하고（「건식」또는「습식」）,[OK] 버튼을누릅니다 .
클리닝유니트가움직이기시작하고마스크뒷면이자동적으로클리닝됩니다 .
[자동 클리닝]버튼
[자동 클리닝]버튼
68311-L3-0 0
참고
수동 클리닝을 할 때는 [ 수동 클리닝 ] 버튼을 누르고 화면의 메시지에 따라 실시해 주십시오 .
3-14
3

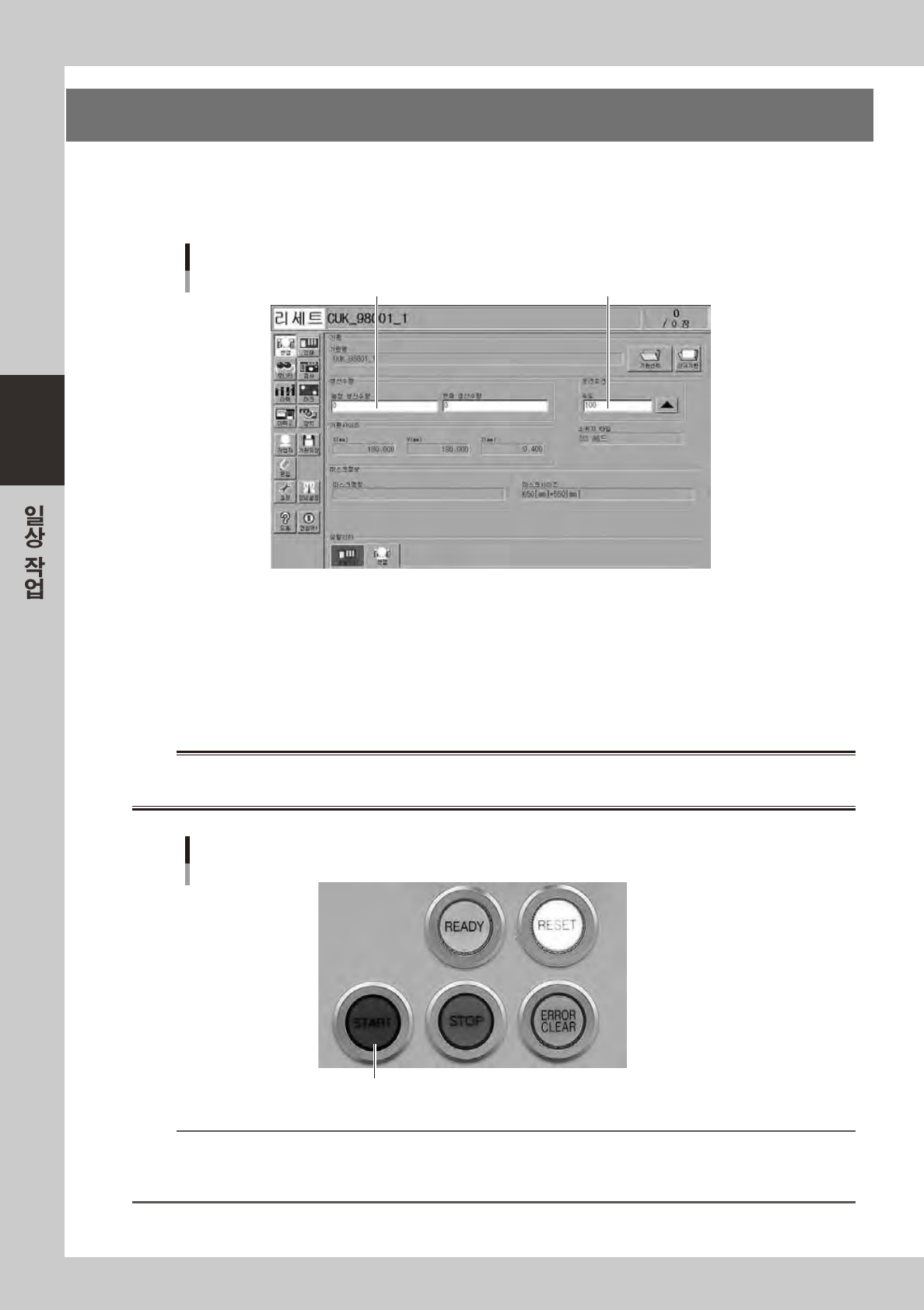

7. 기판생산을 시작한다
솔더의롤링이종료되면기판생산을시작합니다 .
1
셋업화면을 열고 예정 생산수량이나 속도를 설정합니다 .
셋업화면
운전속도를 설정한다 (%)생산 예정수량을 설정한다
68312-L3-00
2
운전을 시작합니다 .
1. 비상정지버튼을해제하고오퍼레이션패널의「READY」버튼을누릅니다 .
2. 안전을확인하고오퍼레이션패널의「START」버튼을누릅니다 .
3. 입구센서가기판을감지하면컨베이어벨트가회전하기시작하고 ,기판을인쇄위치까지반송해서 ,
솔더인쇄를시작합니다 .
w
경고
장비 상부의 표시등의 녹색이 점등하고 있을 ( 자동 운전중 ) 때는 , 상부도어 ( 안전커버 ) 를 닫은 상태로 하고 , 장비의 가동부
에는 절대로 손을 대지 마십시오 .
오퍼레이션 패널
[START] 버튼
6730 8 -L 3 -0 0
참고
클리닝을 「자동」으로 설정하면 지정된 기판 수량마다（또한 시간 간격으로）자동적으로 마스크가 클리닝됩니다 .
중간에 생산을 중단하고자 할 때는 오퍼레이션 패널의「STOP」버튼을 누릅니다 . 현재의 기판을 인쇄후 , 기판을 반출하고
생산을 멈출 경우는 셋업화면의 [ 반송후 정지 ] 버튼을 눌러 주십시오 .( 본 장「8. 생산을 종료한다」참조 )
3-15
3
3

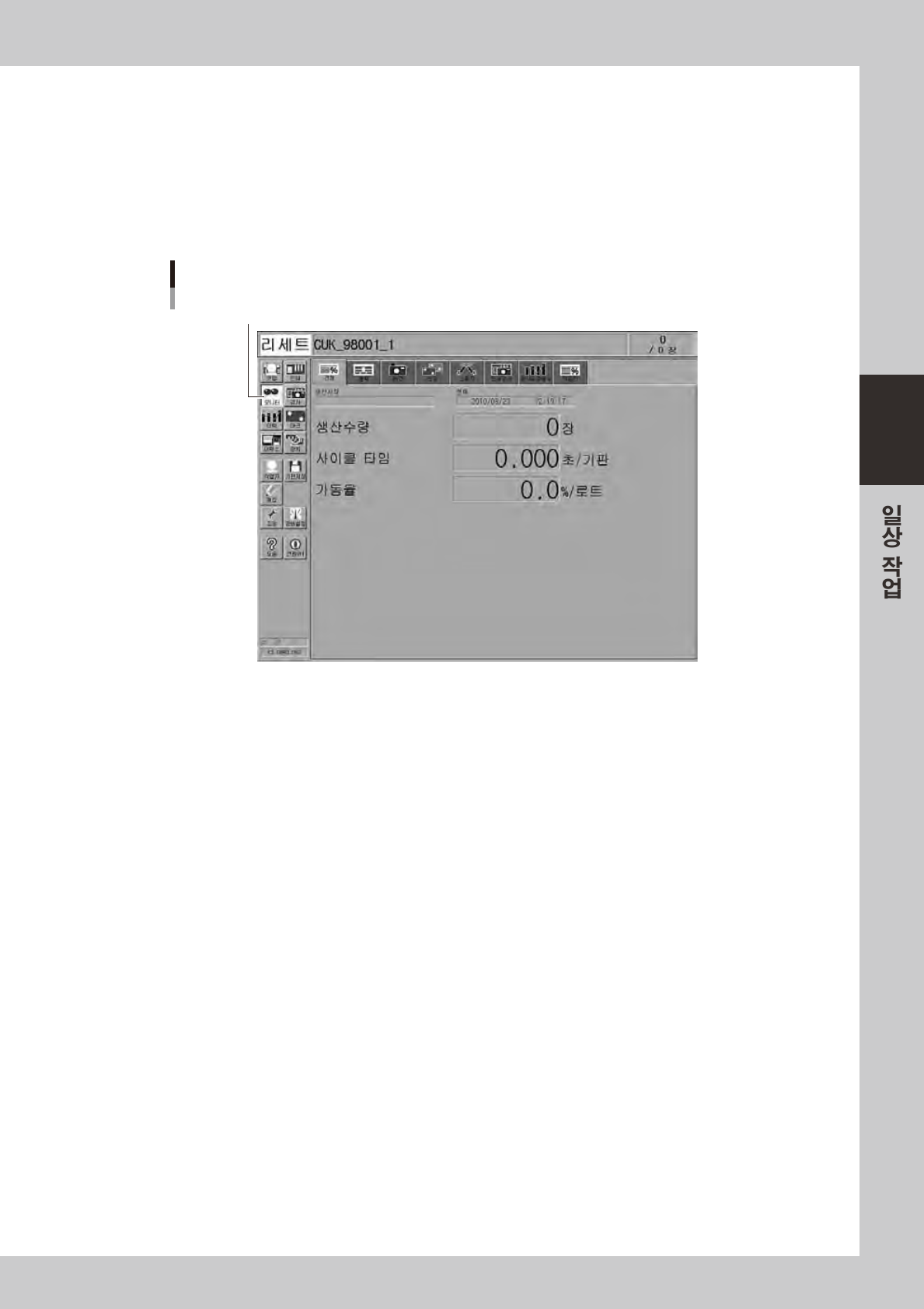

필요에 따라 운전모니터를 표시시킵니다 .
생산중에운전상태를확인할때는 ,[ 모니터 ]버튼을눌러주십시오 .「전체」,「비젼」,「스퀴지」탭등
을선택하면생산정보의내용이전환됩니다 .
● 모니터：전체
이화면은현재생산중인기판의장수와생산상태를리얼타임정보로표시합니다 .기판데이터를전환하면 ,모든정보가
클리어됩니다 .
[모니터] -「전체」탭 화면
[모니터]버튼
68313-L3 -0 0
생산시작
현재생산중인기판데이터를전환했을때의날짜와시간을표시합니다 .
현재
현재의일시가표시됩니다 .( 장비의시스템시계 )
생산수량
현재생산중인기판데이터로전환한후의생산완료기판수량을표시합니다 .
사이클 타임
기판한장당평균인쇄시간 ( 초 / 기판 ) 입니다 .각기판의인쇄가완료될때마다데이터는갱신됩니다 .피듀셜마크를사
용할때에는 ,마크인식시간도포합됩니다 .반송시간이나정지시간 ( 에러정지 ,「STOP」버튼에의한정지시간등 ) 은포
함되지않습니다 .
가동율
생산로트 ( 기판데이터 ) 별 ,장비단독의가동율입니다 .상류측및하류측장비의상태에영향을받지않은가동율로서 ,
아래식으로계산되고있습니다 .
( 누적인쇄시간 + 누적반송시간 )/[( 생산완료시각 - 준비완료시간 - 누적대기시간 )X100= 가동율 (%)]
누적인쇄시간 : 스퀴지헤드가동작해서인쇄가실행되는합계시간 ( 마크인식시간도포함 )
누적반송시간 : 컨베이어가움직여서반송하는합계시간
누적대기시간 : 상류또는하류장비로인해대기상태가된합계시간
생산종료시각 : 그다음생산기판으로전환된시각 ,또는전원종료처리를한시각
셋업종료시각 : 셋업완료후 ,「START」버튼을눌러서운전이시작된시각
