3-14
3
7. 기판생산을 시작한다
솔더의롤링이종료되면기판생산을시작합니다 .
1
셋업화면을 열고 예정 생산수량이나 속도를 설정합니다 .
셋업화면
운전속도를 설정한다 (%)생산 예정수량을 설정한다
68312-L3-00
2
운전을 시작합니다 .
1. 비상정지버튼을해제하고오퍼레이션패널의「READY」버튼을누릅니다 .
2. 안전을확인하고오퍼레이션패널의「START」버튼을누릅니다 .
3. 입구센서가기판을감지하면컨베이어벨트가회전하기시작하고 ,기판을인쇄위치까지반송해서 ,
솔더인쇄를시작합니다 .
w
경고
장비 상부의 표시등의 녹색이 점등하고 있을 ( 자동 운전중 ) 때는 , 상부도어 ( 안전커버 ) 를 닫은 상태로 하고 , 장비의 가동부
에는 절대로 손을 대지 마십시오 .
오퍼레이션 패널
[START] 버튼
6730 8 -L 3 -0 0
참고
클리닝을 「자동」으로 설정하면 지정된 기판 수량마다（또한 시간 간격으로）자동적으로 마스크가 클리닝됩니다 .
중간에 생산을 중단하고자 할 때는 오퍼레이션 패널의「STOP」버튼을 누릅니다 . 현재의 기판을 인쇄후 , 기판을 반출하고
생산을 멈출 경우는 셋업화면의 [ 반송후 정지 ] 버튼을 눌러 주십시오 .( 본 장「8. 생산을 종료한다」참조 )
3-15
3
3
필요에 따라 운전모니터를 표시시킵니다 .
생산중에운전상태를확인할때는 ,[ 모니터 ]버튼을눌러주십시오 .「전체」,「비젼」,「스퀴지」탭등
을선택하면생산정보의내용이전환됩니다 .
● 모니터：전체
이화면은현재생산중인기판의장수와생산상태를리얼타임정보로표시합니다 .기판데이터를전환하면 ,모든정보가
클리어됩니다 .
[모니터] -「전체」탭 화면
[모니터]버튼
68313-L3 -0 0
생산시작
현재생산중인기판데이터를전환했을때의날짜와시간을표시합니다 .
현재
현재의일시가표시됩니다 .( 장비의시스템시계 )
생산수량
현재생산중인기판데이터로전환한후의생산완료기판수량을표시합니다 .
사이클 타임
기판한장당평균인쇄시간 ( 초 / 기판 ) 입니다 .각기판의인쇄가완료될때마다데이터는갱신됩니다 .피듀셜마크를사
용할때에는 ,마크인식시간도포합됩니다 .반송시간이나정지시간 ( 에러정지 ,「STOP」버튼에의한정지시간등 ) 은포
함되지않습니다 .
가동율
생산로트 ( 기판데이터 ) 별 ,장비단독의가동율입니다 .상류측및하류측장비의상태에영향을받지않은가동율로서 ,
아래식으로계산되고있습니다 .
( 누적인쇄시간 + 누적반송시간 )/[( 생산완료시각 - 준비완료시간 - 누적대기시간 )X100= 가동율 (%)]
누적인쇄시간 : 스퀴지헤드가동작해서인쇄가실행되는합계시간 ( 마크인식시간도포함 )
누적반송시간 : 컨베이어가움직여서반송하는합계시간
누적대기시간 : 상류또는하류장비로인해대기상태가된합계시간
생산종료시각 : 그다음생산기판으로전환된시각 ,또는전원종료처리를한시각
셋업종료시각 : 셋업완료후 ,「START」버튼을눌러서운전이시작된시각
3-16
3

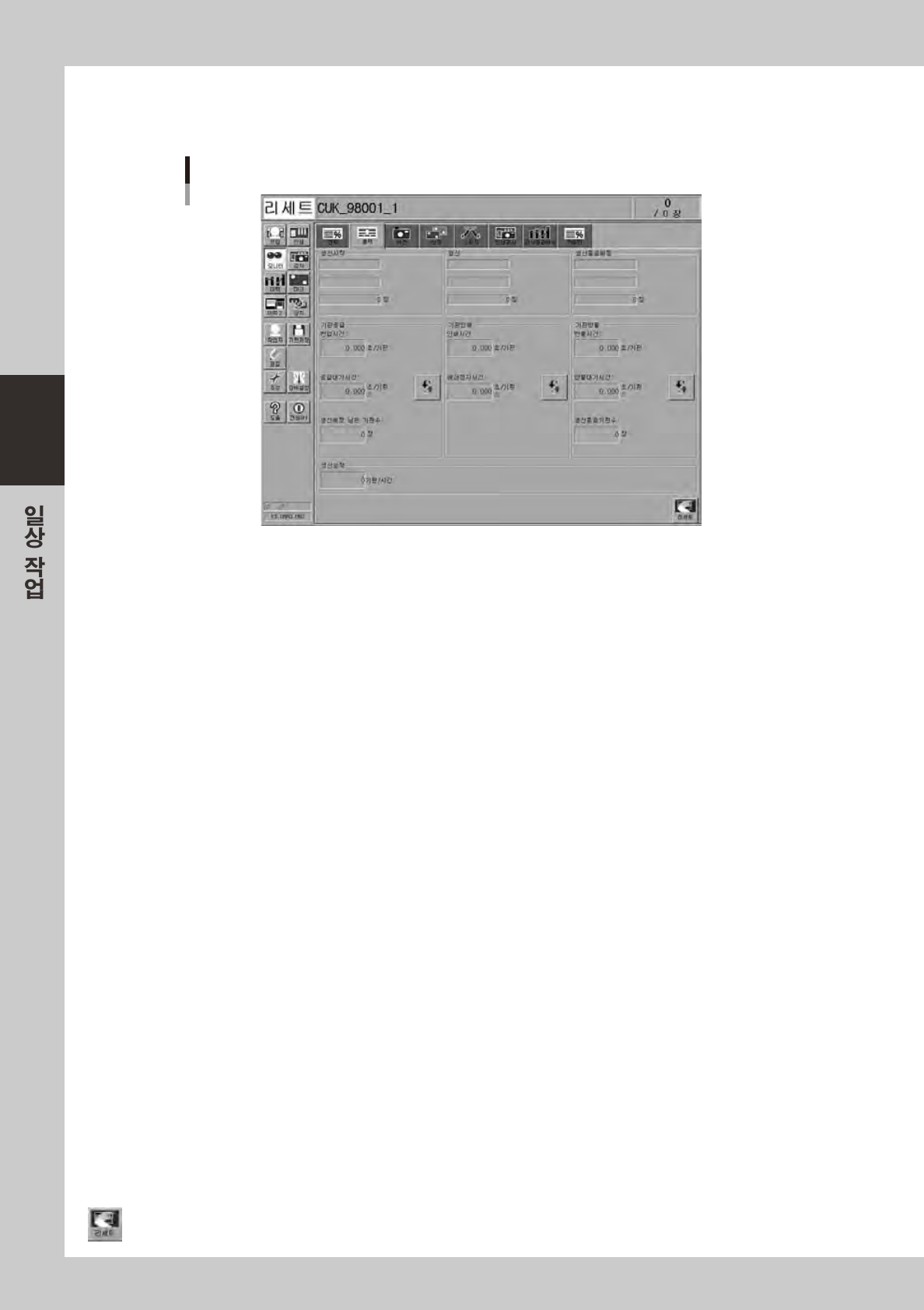

● 모니터：출력
이[ 출력 ] 모니터는 ,현재생산중인기판데이터의보다자세한생산상황을파악하기위한화면입니다 .
모니터:출력
68314-L3- 00
생산시작
생산개시시각 ( 기판선택완료시각 ) 을표시합니다 .장수는일반적으로0 입니다 .
갱신
표시데이터갱신시각을표시합니다 .장수는현재까지생산완료된기판장수가표시됩니다 .
생산종료 예정
생산종료예정시각을표시합니다 .장수는「셋업」화면에서입력된생산예정장수를나타냅니다 .단 ,생산예정장수가
입력되어있지않을경우는공백으로표시됩니다 .
반입시간 ( 초 / 기판 )
1 기판당기판반입의평균시간입니다 .
공급 대기 시간 ( 초 / 기판 )
기계의기판반입대기시간입니다 .[ 단위전환 ] 버튼으로 ,1 기판당평균공급대기시간또는누적공급대기시간을표시할
수있습니다 .
생산예정 남은 기판수 ( 장 )
생산예정장수에서생산완료기판장수를뺀수치입니다 .
인쇄시간 ( 초／기판 , 초 )
기판을인쇄할시간입니다 .이시간에는피듀셜인식 ,클리닝 ,검사시간도포함됩니다 .[ 단위전환 ] 버튼으로１기판마다
평균시간또는누적인쇄시간을표시할수있습니다 .
에러정지 시간 ( 초 / 기판 , 초 )
기계가에러로정지하고있는시간입니다 .에러가발생한후[CLEAR] 버튼을누를때까지의시간입니다 .
단 ,복구작업이행해지는시간은포함되지않습니다 .[ 단위전환 ] 버튼으로1 기판당평균에러정지시간또는에러정지의
누계시간을표시할수있습니다 .
반출 시간 ( 초 / 기판 )
1 기판당기판반출의평균시간입니다 .
반출 대기 시간 ( 초 / 기판 , 초 )
장비가기판반출대기를하는시간입니다 .[ 단위전환 ] 버튼으로 ,한장당평균반출대기시간과반출대기의누적시간을
표시할수있습니다 .
생산능력
１시간당생산가능한기판장수입니다 .
[ 리세트 ] 버튼
「출력」탭상의모든카운트를리세트합니다 .「전체」탭의카운트도리세트됩니다 .
