필요에 따라 운전모니터를 표시시킵니다 .
생산중에운전상태를확인할때는 ,[ 모니터 ]버튼을눌러주십시오 .「전체」,「비젼」,「스퀴지」탭등
을선택하면생산정보의내용이전환됩니다 .
● 모니터：전체
이화면은현재생산중인기판의장수와생산상태를리얼타임정보로표시합니다 .기판데이터를전환하면 ,모든정보가
클리어됩니다 .
[모니터] -「전체」탭 화면
[모니터]버튼
68313-L3 -0 0
생산시작
현재생산중인기판데이터를전환했을때의날짜와시간을표시합니다 .
현재
현재의일시가표시됩니다 .( 장비의시스템시계 )
생산수량
현재생산중인기판데이터로전환한후의생산완료기판수량을표시합니다 .
사이클 타임
기판한장당평균인쇄시간 ( 초 / 기판 ) 입니다 .각기판의인쇄가완료될때마다데이터는갱신됩니다 .피듀셜마크를사
용할때에는 ,마크인식시간도포합됩니다 .반송시간이나정지시간 ( 에러정지 ,「STOP」버튼에의한정지시간등 ) 은포
함되지않습니다 .
가동율
생산로트 ( 기판데이터 ) 별 ,장비단독의가동율입니다 .상류측및하류측장비의상태에영향을받지않은가동율로서 ,
아래식으로계산되고있습니다 .
( 누적인쇄시간 + 누적반송시간 )/[( 생산완료시각 - 준비완료시간 - 누적대기시간 )X100= 가동율 (%)]
누적인쇄시간 : 스퀴지헤드가동작해서인쇄가실행되는합계시간 ( 마크인식시간도포함 )
누적반송시간 : 컨베이어가움직여서반송하는합계시간
누적대기시간 : 상류또는하류장비로인해대기상태가된합계시간
생산종료시각 : 그다음생산기판으로전환된시각 ,또는전원종료처리를한시각
셋업종료시각 : 셋업완료후 ,「START」버튼을눌러서운전이시작된시각
3-16
3
● 모니터：출력
이[ 출력 ] 모니터는 ,현재생산중인기판데이터의보다자세한생산상황을파악하기위한화면입니다 .
모니터:출력
68314-L3- 00
생산시작
생산개시시각 ( 기판선택완료시각 ) 을표시합니다 .장수는일반적으로0 입니다 .
갱신
표시데이터갱신시각을표시합니다 .장수는현재까지생산완료된기판장수가표시됩니다 .
생산종료 예정
생산종료예정시각을표시합니다 .장수는「셋업」화면에서입력된생산예정장수를나타냅니다 .단 ,생산예정장수가
입력되어있지않을경우는공백으로표시됩니다 .
반입시간 ( 초 / 기판 )
1 기판당기판반입의평균시간입니다 .
공급 대기 시간 ( 초 / 기판 )
기계의기판반입대기시간입니다 .[ 단위전환 ] 버튼으로 ,1 기판당평균공급대기시간또는누적공급대기시간을표시할
수있습니다 .
생산예정 남은 기판수 ( 장 )
생산예정장수에서생산완료기판장수를뺀수치입니다 .
인쇄시간 ( 초／기판 , 초 )
기판을인쇄할시간입니다 .이시간에는피듀셜인식 ,클리닝 ,검사시간도포함됩니다 .[ 단위전환 ] 버튼으로１기판마다
평균시간또는누적인쇄시간을표시할수있습니다 .
에러정지 시간 ( 초 / 기판 , 초 )
기계가에러로정지하고있는시간입니다 .에러가발생한후[CLEAR] 버튼을누를때까지의시간입니다 .
단 ,복구작업이행해지는시간은포함되지않습니다 .[ 단위전환 ] 버튼으로1 기판당평균에러정지시간또는에러정지의
누계시간을표시할수있습니다 .
반출 시간 ( 초 / 기판 )
1 기판당기판반출의평균시간입니다 .
반출 대기 시간 ( 초 / 기판 , 초 )
장비가기판반출대기를하는시간입니다 .[ 단위전환 ] 버튼으로 ,한장당평균반출대기시간과반출대기의누적시간을
표시할수있습니다 .
생산능력
１시간당생산가능한기판장수입니다 .
[ 리세트 ] 버튼
「출력」탭상의모든카운트를리세트합니다 .「전체」탭의카운트도리세트됩니다 .
3-17
3

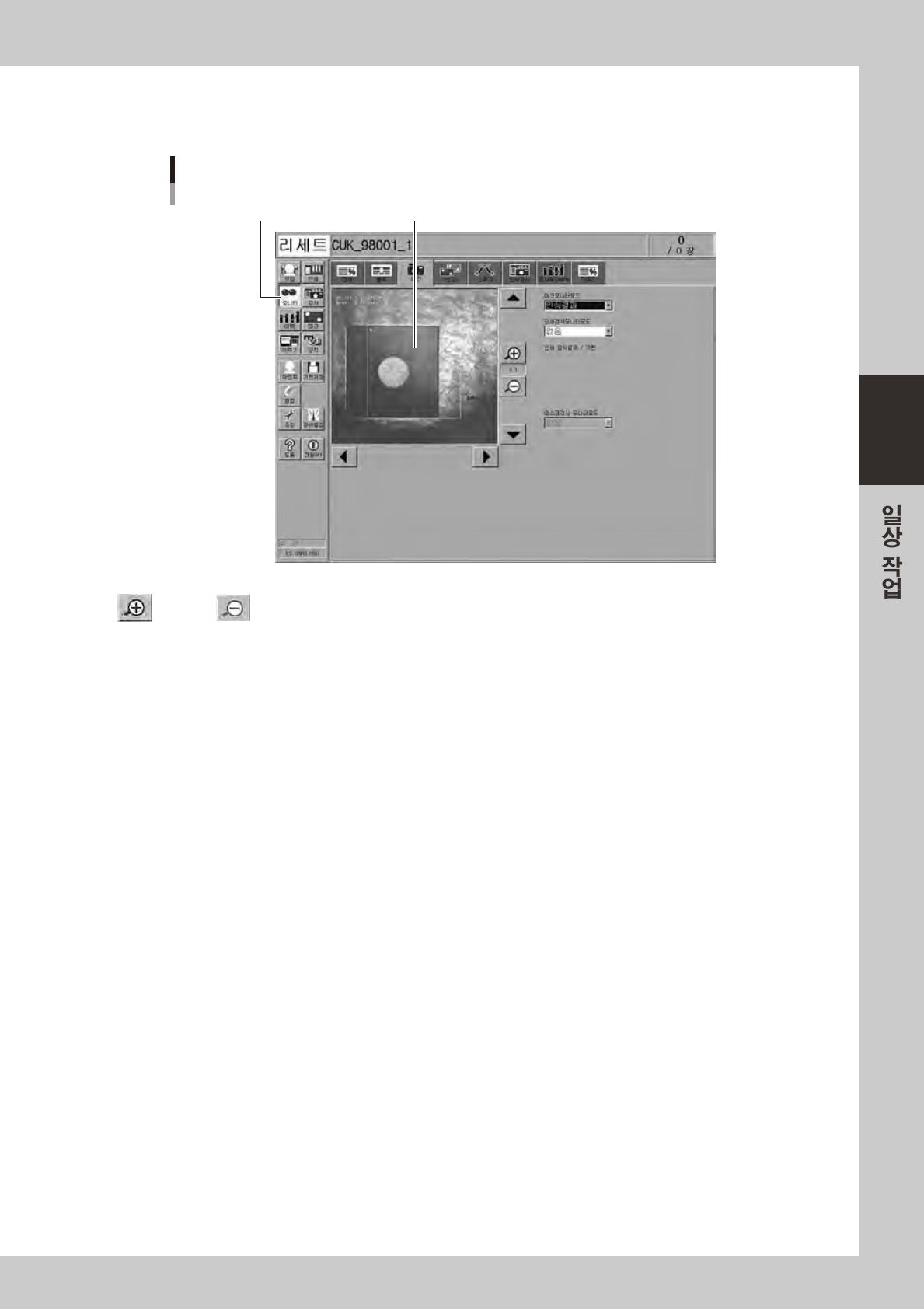

● 모니터：비젼
자동운전중 ,기판마크등을인식했을때의인식화면을표시합니다 .
[모니터] -「비전」탭 화면
[모니터]버튼
마크 등의 인식화면이 표시된다
68315-L3-00
（확대）, （축소）버튼
[+]（확대）버튼을누르면인식화상을1 에서16 배까지확대할수있습니다 .또한
[–
]（축소）버튼을누르면1/16 까지
화상이축소됩니다 .
마크 모니터모드
마크인식시의모니터상의표시모드를설정합니다 .설정된항목에따라화상에인식결과나숫자 ,２진화상등이표시됩니
다 .이모니터모드는운전중에도변경가능합니다 .
「없음」 카메라로촬영한화상이표시됩니다 .인식결과등의숫자는표시되지않습니다 .
「인식결과」 검출한마크의중심위치좌표（화소）등이표시됩니다 .
「２진화상」 카메라로촬영한화상을2 진화상결과화상이표시됩니다 .
「다치화상」 카메라로촬영한화상을화상처리한후의다치화상이표시됩니다 .
「추적결과」 마크는대략주의를１바퀴도는선이그려집니다 .
「기준원」 검출된마크의중심에서설정데이터직경의마크가그려집니다 .（특정인식모드만가능）
「내외접원」 검출된마크의중심에서내접되는원과외접되는원이그려집니다 .（특정인식모드만가능）
「오차화상」 오차화상이표시됩니다 .（특정인식모드만가능）
「개별데이터」복수의물체가검출된경우개별데이터가표시됩니다 .（특정인식모드만가능）
인쇄검사 모니터모드
옵션의솔더인쇄검사기능을겸비한경우검사결과나검사범위등은표시할수있습니다 .
자세한내용은별책「옵션매뉴얼」의「인쇄검사기능」을참조하십시오 .
마스크검사 모니터모드
현재미사용입니다 .
