3-18
3

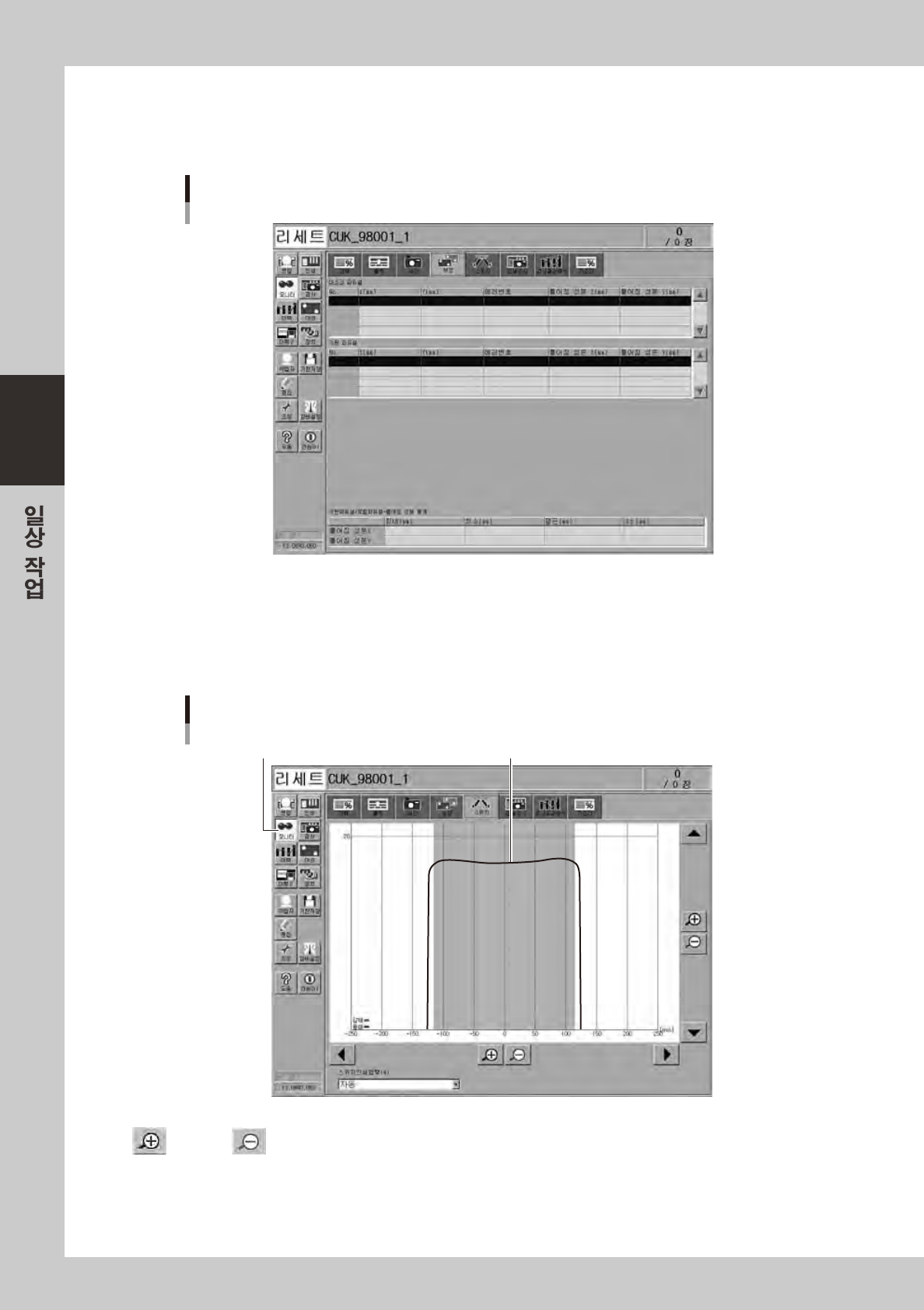

● 모 니터：보정
인식실행한모든기판의피듀셜마크 ,모든로컬피듀셜마크 ,모든마스크피듀셜마크의고정어긋남을포함한인식결과
와틀어짐성분을확인할수있습니다 .
[모니터] -「보정」탭 화면
68316-L3- 00
● 모니터：스퀴지
자동운전중의스퀴지인쇄압력을그래프로표시합니다 .
가로축이기판폭의거리（mm）,세로축이스퀴지인쇄압력（N）입니다 .인쇄압력이극단적으로변화될경우는기판의고
정상태나표면상태등을확인해주십시오 .
[모니터]-「스퀴지」탭 화면
[모니터]버튼 스퀴지의 인쇄압력 그래프가 표시된다
68317-L3- 00
( 확 대） , （축소）버튼
그래프가로축또는세로축의스케일을확대축소합니다 .
스퀴지 인쇄압력 （N）
그래프세로축의최대스케일을설정합니다 .보통「자동」으로합니다 .
3-19
3

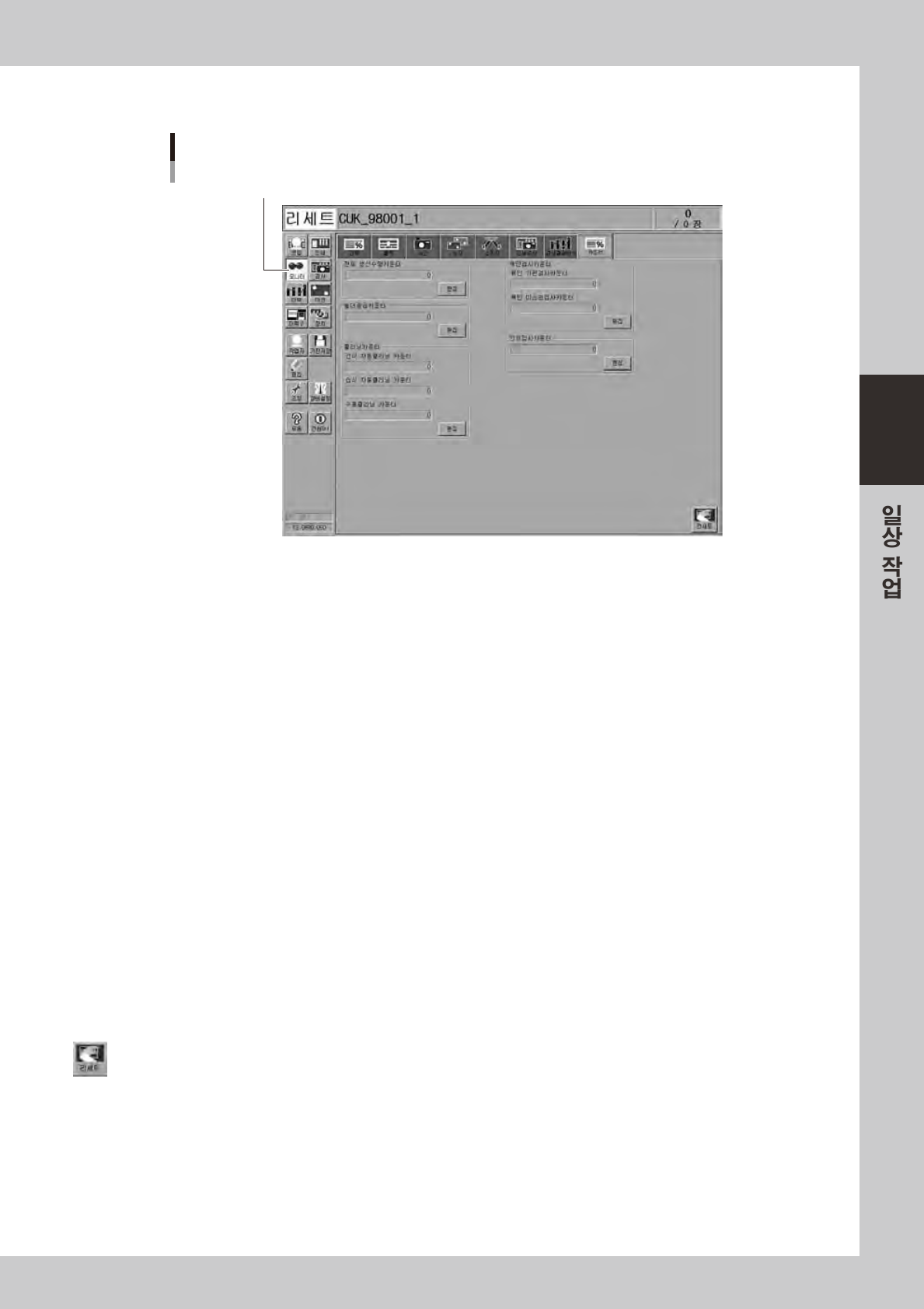

● 모니터：카운터
[모니터] -「카운터」탭 화면
[모니터]버튼
68318-L3- 00
전체 생산 수량카운터
생산한전체기판장수입니다 .（기판데이터를전환해도리세트되지않습니다 .）[ 편집 ] 버튼으로카운트를시작할수치를
변경할수있습니다 .
솔더공급 카운터
기판이인쇄될때마다카운트되고그카운트가「인쇄」-「스퀴지」탭화면의「솔더공급간격（장）」에달하면솔더공급을
위해장비가일시정지됩니다 .[ 편집 ] 버튼으로카운트를시작할수치를변경할수있습니다 .
건식 자동클리닝 카운터
기판이인쇄될때마다카운트되고그카운트가「인쇄」-「클리너」탭화면의「건식자동간격（장）」에달하면건식자동
클리닝을실시합니다 .[ 편집 ] 버튼으로카운트를시작할수치를변경할수있습니다 .
습식 자동클리닝 카운터
기판이인쇄될때마다카운트되고그카운트가「인쇄」-「클리너」탭화면의「습식자동간격（장）」에달하면습식자동
클리닝을실시합니다 .[ 편집 ] 버튼으로카운트를시작할수치를변경할수있습니다 .
수동클리닝 카운터
기판이인쇄될때마다카운트되고그카운트가「인쇄」-「클리너」탭화면의「수동간격（장）」에달하면수동클리닝을위
해장비가일시정지됩니다 .[ 편집 ] 버튼으로카운트를시작할수치를변경할수있습니다 .
육안 기판검사 카운터
기판이인쇄될때마다카운트되고그카운트가「인쇄」-「기판」-「상세설정」의「육안기판검사간격（장）」에달하면
육안검사를위해장비가일시정지됩니다 .[ 편집 ] 버튼으로카운트를시작할수치를변경할수있습니다 .
육안 마스크검사 카운터
기판이인쇄될때마다카운트되고그카운트가「인쇄」-「마스크」-「상세설정」의「육안마스크검사간격（장）」에달
하면육안검사를위해장비가일시정지됩니다 .[ 편집 ] 버튼으로카운트를시작할수치를변경할수있습니다 .
[ 리세트 ] 버튼
「카운터」탭화면의모든정보를리세트합니다 .
3-20
3
● 모니터：충전보정
「인쇄」-「스퀴지」-「상세설정」에서「충전보정」을「사용」으로하면「모니터」화면에「충전보정」탭이표시됩니다 .
[모니터] -「충전보정」탭 화면
68319-L3- 00
충전 보정 （건식） 카운터 , 충전보정 （습식） 카운터 , 충전보정 （수동） 카운터
건식자동 ,습식자동또는수동클리닝후충전보정을하고기판이인쇄될때마다카운트되고그카운트가「인쇄」-「스퀴
지」-「상세설정」의「충전보정회수」（충전보정을할기판장수）에달하면「1」로돌아갑니다 .[ 편집 ] 버튼으로카운트
를시작할수치를변경할수있습니다 .
[ 충전 보정 （건식）], [ 충전보정（습식）], [ 충전보정（수동）] 버튼
충전보정중이버튼이눌려진상태가되며우측리스트에인쇄중인순서행이하늘색으로표시됩니다 .지정된회수만큼
충전보정인쇄가끝나면자동적으로이버튼은OFF되고충전보정이없는생산으로돌아갑니다 .（위그림은습식자동클
리닝후의첫기판에충전보정을하고인쇄하고있는예）
참고
클리닝 방법이 중복됐을 때 우선순위는 「수동」→「습식자동」→「건식자동」 입니다 . 자세한 내용은 제 4 장 「6. 클리너 데이
터 설정」 을 참조하십시오 .
● 모니터：인쇄검사
옵션의인쇄검사기능을사용할경우는자동운전중에인쇄검사모니터를표시하고인쇄검사결과를데이터나화상으로
확인할수있습니다 .자세한내용은별책「YSP옵션매뉴얼」의「YSPInspectionFunction」을참조해주십시오 .
●모니터：마 스 크검사
현재미사용입니다 .
