第 3 章 日常检查 Rev03 3.3.3 激光校准传感器（ MNLA 贴片头） 请确认传感器窗口有无脏污。 如果有脏污，请用干净纱布沾酒精擦净窗口。 センサウィンドウ 传感器窗口 图 3.3.5 MNLA 贴片头(FX1 ) ・ 若用酒精以外的溶剂 （丙酮，信纳 水等）擦洗，可能使传感器窗口周围的树脂部 融 化，所以请绝对不要使用。 ・ 清洁后请擦净酒精痕迹。因为酒精痕迹可能造成激光识别错误。 ・ 激光面由于湿度低， 静电吸附灰尘，…
第 3 章 日常检查 Rev03

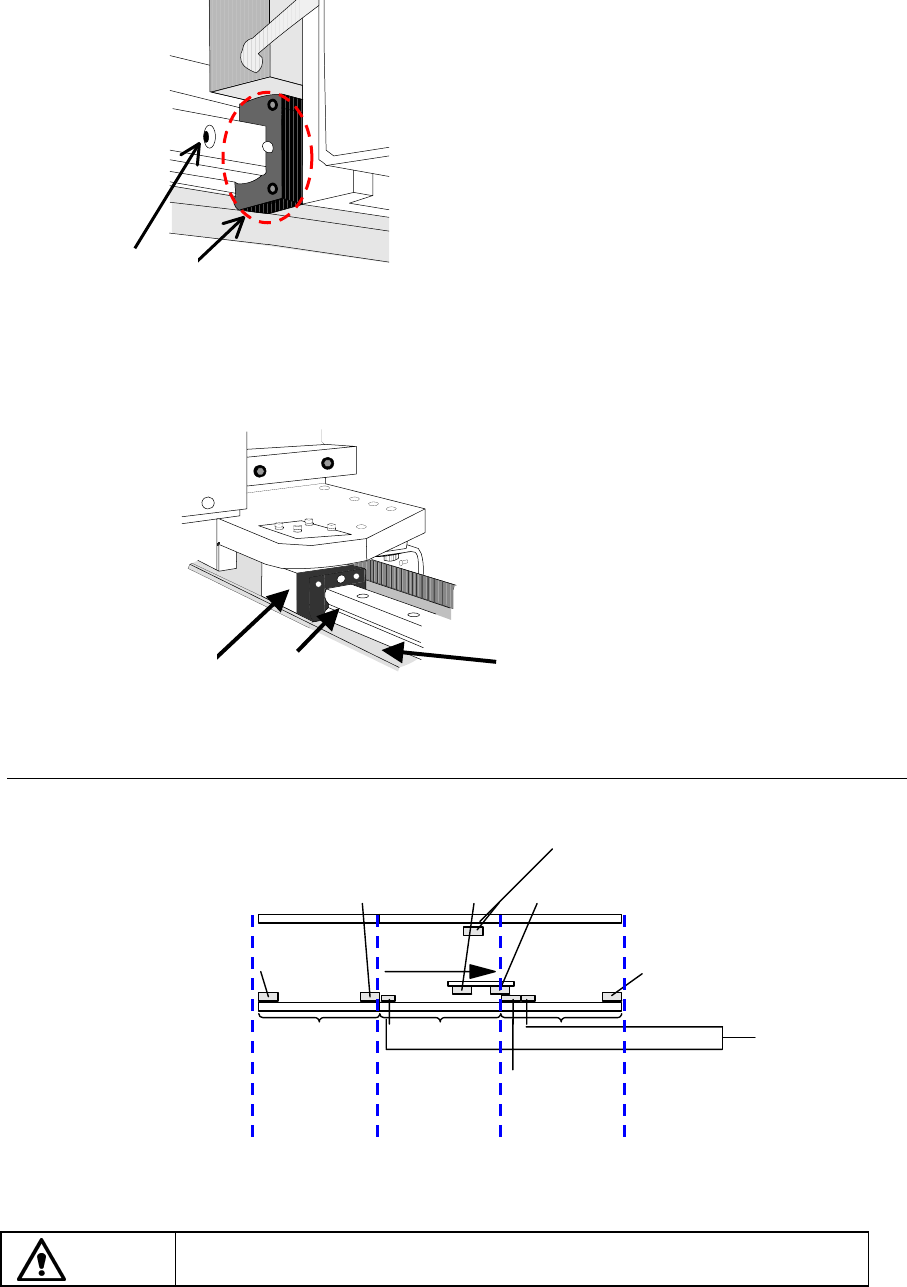

（1） X 轴（检查）
请检查 X 轴直动单元 YR ， YL 的轨道有无附着脏物、灰尘等物。
图 3.3.2 X 轴直动单元
（2） Y 轴（检查）
请检查 Y 轴直动单元的轨道，有无附着脏物、灰尘等物。
图 3.3.3 Y 轴直动单元
3.3.2 各项传送传感器
请清扫各项传感器外表附着的脏物、灰尘。
图 3.3.4 传送部的传感器
危险
为了防止意外启动造成事故，请在关掉电源后再进行清洁工作。
传送方向
传入传感器
传出传感器
入口传送带
中心传送带
出口传送带
C-OUT2 传感器
支撑销检测传感器
支撑台原点传感器
停止传感器待命传感器
C-OUT 传感器
①Ｘ轴直动单元轨道（x 2）
②Ｘ轴直动单元（x 4）
①
②
①Ｙ轴框架（x 2）
②Ｙ轴直动单元轨道（x 2）
③Ｙ
轴直动单元（x 4）
③
②
①
3-11
第 3 章 日常检查 Rev03
3.3.3 激光校准传感器（ MNLA 贴片头）
请确认传感器窗口有无脏污。
如果有脏污，请用干净纱布沾酒精擦净窗口。
センサウィンドウ
传感器窗口
图 3.3.5 MNLA 贴片头(FX1)
・ 若用酒精以外的溶剂 （丙酮，信纳水等）擦洗，可能使传感器窗口周围的树脂部融
化，所以请绝对不要使用。
・ 清洁后请擦净酒精痕迹。因为酒精痕迹可能造成激光识别错误。
・ 激光面由于湿度低，静电吸附灰尘，易出现激光检测脏污时，建议用混合乙醇和阳离
子表面活性剂的防静电喷雾剂，清洁激光面。
危险
为了防止意外启动造成的事故，请在关掉电源后再进行清洁工作。
注意：
3.3.4 CAL 校准台
请检查 CAL 校准台① 的外表有无灰尘等异物，如有异物请清洁。
①
图 3.3.6 CAL 校准台
3-12
第 3 章 日常检查 Rev03
3.3.5 吸嘴
洗净方法
请使用加有酒精的超音波洗净器洗净。
洗净后，使用空气枪吹去吸嘴内部的酒精，把吸嘴放回 ATC 单元，请实行设定数据的吸嘴
配置。
进行约 5 分钟超声波洗净。
当氨基甲酸乙酯部分脏污，用超声波也洗不干净吸嘴扩散器的脏污时，请用沾湿酒精的柔软
布抹擦掉脏污。
洗净后，为了防止吸嘴内部生锈，在吸嘴滑动部分里涂抹 New Deflex 油 NO.1。
1.请勿将吸嘴放回贴片头，一定要将其放回 ATC 单元。
2.如果将沾有氨基甲酸乙酯的 505, 506, 507, 508 吸嘴长时间泡在酒精里，氨基甲酸
乙酯的部分会老化或剥离。所以洗净时请按下图所示将吸嘴倒放入容器，不要使氨
基甲酸乙酯部分侵泡在酒精里。
3.切勿使用酒精以外的溶剂 （丙酮等）。
4.切勿分解吸嘴。
5.吸嘴洗净后，请不要使用 New Deflex 油 NO.1 以外的油。
6.切勿使 New Deflex NO.1 油沾在吸嘴扩散器和橡皮的部分。
注意
橡皮部分
烧杯
酒精
图 3.3.7 清洗吸嘴
◆ 关于使用酒精
根据清洗效果、价格、方便购买性等方面看，推荐使用 IPA 乙基酒精。
推荐溶剂：IPA（异丙基酒精），乙醇( 乙基酒精)
3-13
