第 4 章 生产程序编辑 Rev03 范围检查 数据切换 （选择从[基板数据]到[贴片数据]， 或从[贴片数据]到[元件数据]） 时， 检查输入的 BOC 标记、 贴片坐标等是否在基板内(或电路内)， 或电路是否在基板内的 范围。 错误时出现下面警告。 ●确定继续进行数据切换。 ●取消中止数据切换。 ※出现上述警告信息时，请重新检验[基板数据]或[贴片数据]的输入值。 （特别是定位孔位置、基板设计偏移量、首电 路位置、电路设计偏移量…
第 4 章 生产程序编辑 Rev03
⑧基板高度、基板厚度、背面高度
输入方法与单电路板相同。
⑨电路配置
选择「尺寸设置」画面左下的「电路配置」标签后，显示「电路配置」画面。
输入从基板原点到各电路原点的距离和角度。
X、Y 的尺寸：输入从基板原点到各电路原点的尺寸。
各电路的角度：以基板数据的“尺寸设置画面”设定的电路原点，及贴片数据所示的贴片坐
标所构成的电路为０°，输入各条电路的角度。

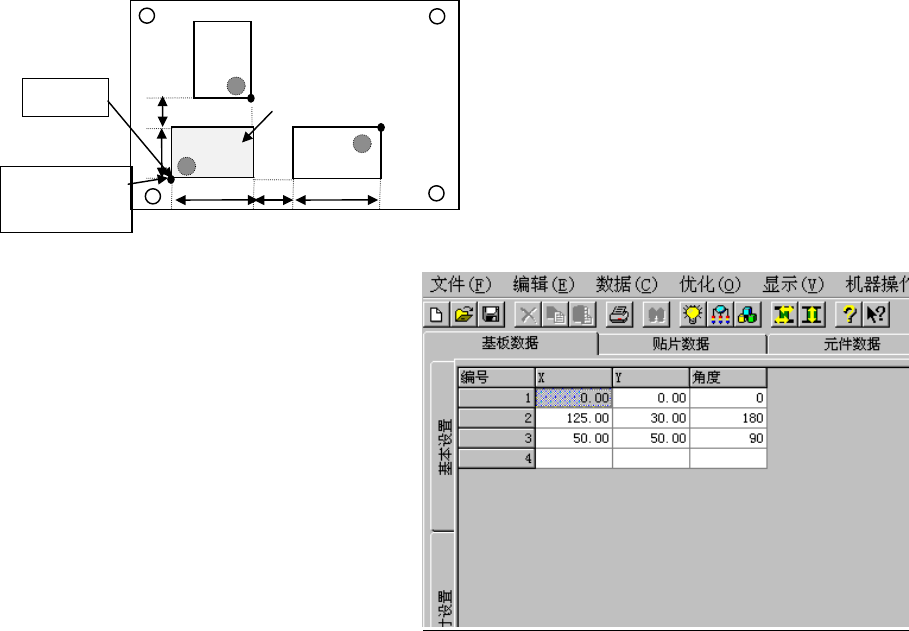

例 2）多电路非矩阵板的数据输入举例
下面举例说明以基板位置原点与电路原点在同一坐标状态下的「电路配置」。
以左下的电路为基准电路、以电路的左下角为基板原点（=电路原点）时（电路间距以外的
各距离与“例 1 多电路矩阵板”值相同）。
③
20
30 ① ②
50 25 50
各项目值如下图所示：
「电路配置」值为图 4-3-3-7 上显示的值。
电路原点
基准电路
※「电路配置」的 X、Y 值：请输入从基板坐
标原点到各电路原点的距离。
基板原点
图 4-3-3-7
4-24
第 4 章 生产程序编辑 Rev03
范围检查
数据切换（选择从[基板数据]到[贴片数据]，或从[贴片数据]到[元件数据]）时，
检查输入的 BOC 标记、贴片坐标等是否在基板内(或电路内)，或电路是否在基板内的
范围。

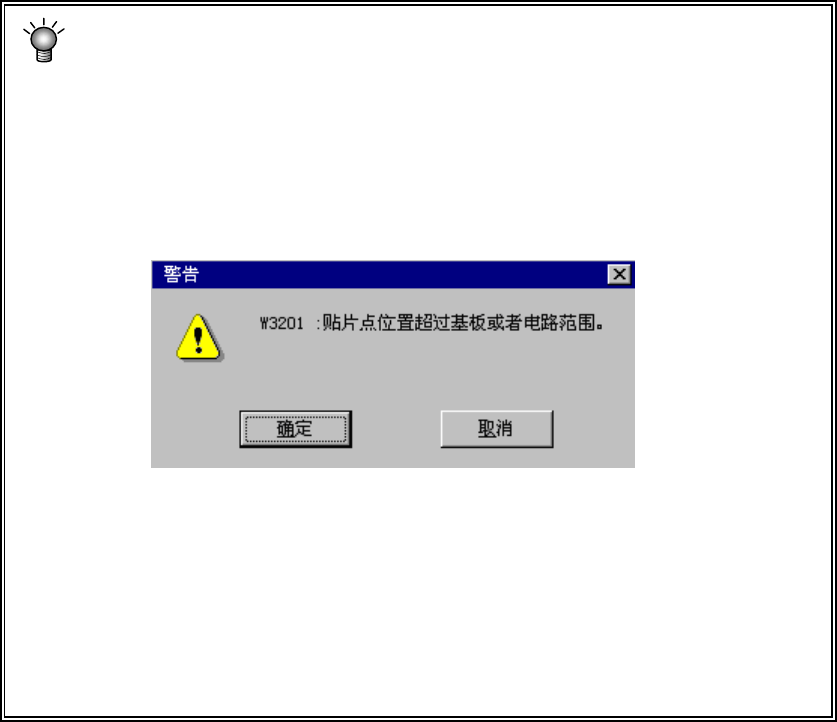

错误时出现下面警告。
●确定继续进行数据切换。
●取消中止数据切换。
※出现上述警告信息时，请重新检验[基板数据]或[贴片数据]的输入值。
（特别是定位孔位置、基板设计偏移量、首电路位置、电路设计偏移量、电路
配置的各坐标）
4-25
第 4 章 生产程序编辑 Rev03
4-3-4 贴片数据
输入有关贴片元件的贴片坐标信息。
多电路板时，要输入“基准电路”的信息。
贴片点数：最大 3，000 点，在分割基板的情况下，总点数可输入到 10，000 点。
4-3-4-1 贴片数据画面的显示
基板数据建立后，单击画面上的「贴片数据」标签，显示制作贴片数据画面（下图是已经制
作的例子）。

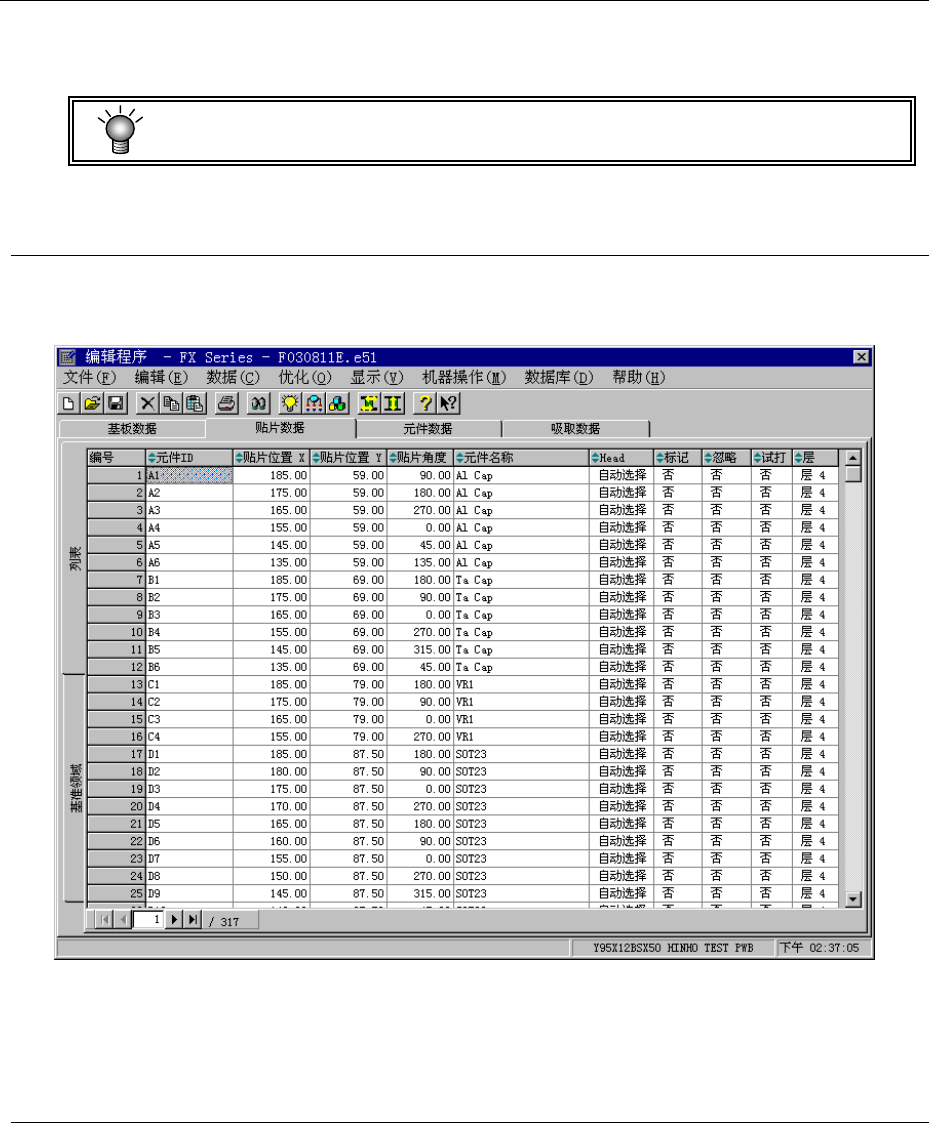

图 4-3-4-1 贴片数据画面
4-3-4-2 输入项目
输入“元件 ID”、“X”、“Y”、“贴片角度”、“元件名称”。其他的项目（HEAD--贴片
头、标记、忽略、试打、层）自动输入初始值。只变更必要的项目。
坐标位置是指「基板数据」决定的从“基板原点”（矩阵电路板为基准电路的“电路原点”）
为起点的距离。
4-26
